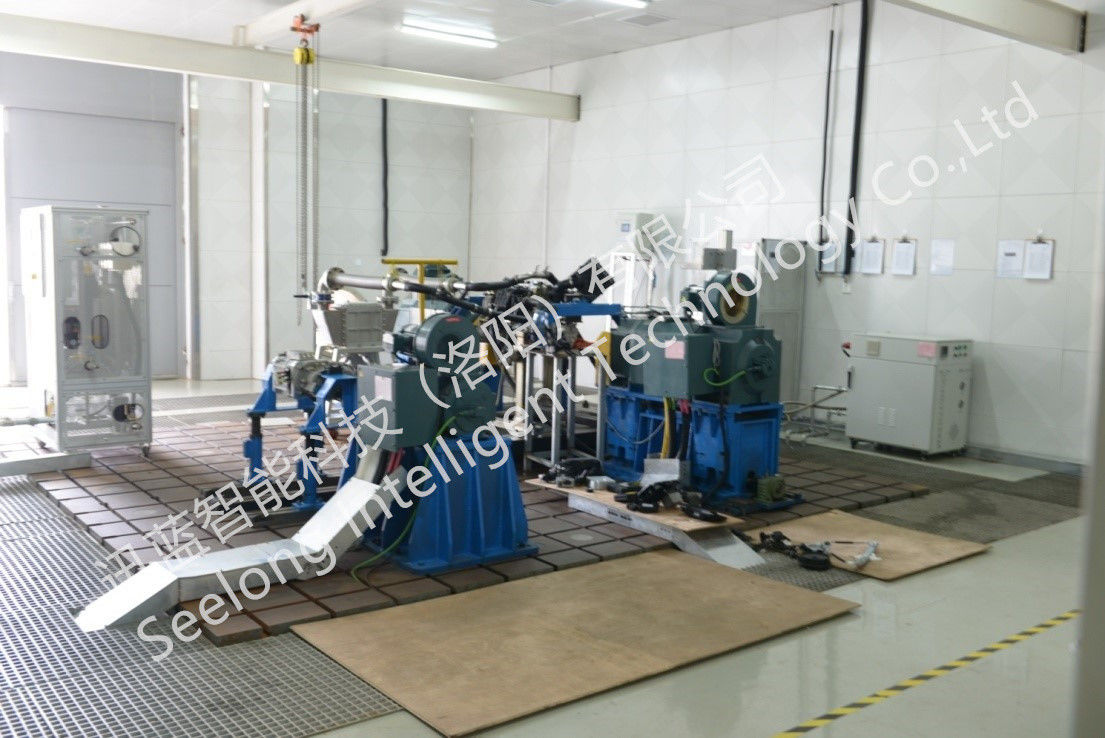

نیمکت تست پیشرانه ترکیبی با دقت بالا

نیمکت تست پیشرانه ترکیبی با دقت بالا

معرفی

سیستم نیمکت تست پیشرانه هیبریدی عمدتا برای آزمایش های مختلف سیستم های قدرت (موتور + موتور ISG + انتقال + دینامومتر) و سیستم کنترل الکترونیکی آن در فرآیند تولید محصول مورد استفاده قرار می گیرد.عملکرد موتور ، موتور ، کنترل کننده موتور و جعبه دنده را تست کنید تا نمودارها و داده های تست دقیق و قابل اطمینان ارائه دهید.برای آزمایش عملکرد قدرت سیستم های الکتریکی و هیبریدی الکتریکی خالص ، مصرف انرژی در شرایط کار شبیه سازی شده ، راندمان موتور و کنترل کننده ؛برای تست مشخصات فنی هر یک از اجزای سیستم درایو ؛و برای انجام شبیه سازی شرایط واقعی کار خودرو ، مطالعه مصرف انرژی و استراتژی کنترل خودرو را انجام دهید.بستر آزمایش برای سیستم ترکیبی خودروی الکتریکی هیبریدی (HEV) ، خودروی الکتریکی خالص (EV) و خودروی الکتریکی ترکیبی موازی AMT (AMT) مناسب است.برای توسعه ، تطبیق و کالیبراسیون یک سیستم قدرت جدید انرژی و موتور محرک ، و داشتن یک مدل عملکرد راننده ، که می تواند بار جاده ای کل خودرو را شبیه سازی کند ، داده های آزمون را برای تأیید و بهینه سازی پارامترهای تطبیق خودرو فراهم می کند.

به طور عمده شامل:

1. دینامومتر برقی
2. سیستم درایور
3. سیستم کنترل و کنترل TCH1000
4. به موقع سیستم کنترل اکتساب
5. تجزیه و تحلیل برق
6. منبع تغذیه دو جهته DC
7. سیستم اکتساب داده ها
8. ابزار مصرف سوخت
9. سیستم امنیتی شرایط
10. محرک گاز / گاز الکترونیکی
11. شافت
12. سیستم صفحه چدن و ​​غیره

نمودار جریان
