تست عملکرد و قابلیت اطمینان گیربکس و محور خنک‌کننده هوای اجباری یک به یک 400 کیلوواتی

400kW یک به یک خنک کننده هوایی اجباری گیربکس و محور تست عملکرد و بنک تست قابلیت اطمینان

The 400kW One-to-One Forced air cooling Gearbox and Axle Performance Testing and Reliability Testing Bench is a professional testing device tailored for performance evaluation and reliability verification of medium-to-high power transmission components such as gearboxesبا قدرت نامی 400KW، در انجام آزمایش های کارایی، ارزیابی عملکرد قدرت، شبیه سازی شرایط جامع و آزمایشات دوام طولانی مدت برجسته است.,ارائه پشتیبانی فنی حیاتی برای بهینه سازی تحقیق و توسعه، کنترل کیفیت و تأیید قابلیت اطمینان در زمینه های صنعتی متعدد.

1. 400kW یک به یک خنک کننده هوایی اجباری گیربکس و محور تست عملکرد و قابلیت اطمینان بنچ تست عملکردهای اصلی و اهداف طراحی

بنچ تست عملکرد گیربکس و محور 400kW و تست قابلیت اطمینان برای تکرار شرایط عملیاتی دنیای واقعی گیربکس ها طراحی شده است.امکان تجزیه و تحلیل عمیق عملکرد کاری آنهاوظایف اصلی آن عبارتند از:

اندازه گیری دقیق بهره وری انتقال در زیر سرعت های مختلف و ترکیبی از بار.

شبیه سازی شرایط کار پیچیده (به عنوان مثال، چرخه های شروع و توقف، شوک بار متغیر و کار مداوم با بار بالا) برای ارزیابی عملکرد قدرت.

انجام آزمایشات دوام طولانی مدت برای تأیید عمر و حالت شکست.

نظارت بر پارامترهای کلیدی در زمان واقعی برای پشتیبانی از بهینه سازی عملکرد و تشخیص خطای جعبه های گیربکس.

2ترکیب کلیدی سیستم و ویژگی های عملکردی

جعبه دنده 400kW و بنچ تست عملکرد محور و تست قابلیت اطمینان چند زیرسیستم را ادغام می کند که هر کدام دارای نقش های اختصاصی برای اطمینان از فرآیندهای دقیق، پایدار و کارآمد آزمایش هستند:

• سیستم قدرت ورودی و بار

این سیستم دو تابع هم به عنوان یک "منبع قدرت" و هم یک "سیمولاتور مقاومت" عمل می کند. از یک طرف، این سیستم قدرت قابل تنظیم را به جعبه گیربکس می دهد،شبیه سازی ویژگی های خروجی موتورها یا موتورها در کاربردهای واقعیاز سوی دیگر، آن را اعمال بار درجه بندی برای شبیه سازی مقاومت جاده، مقاومت شیب، و سایر نیروهای خارجی در طول کار خودرو یا تجهیزات،امکان آزمایش عملکرد در شرایط مختلف بار.

• سیستم بار خروجی و بازخورد

تمرکز بر جذب انرژی و شبیه سازی وضعیت، این سیستم در درجه اول قدرت خروجی توسط جعبه گیربکس آزمایش شده را جذب می کند.که می تواند شرایط کار ویژه ای مانند ترمز را شبیه سازی کند، حرکت پایین و یا کار برعکس تجهیزات، ارزیابی جامع عملکرد گیربکس در شرایط غیر ثابت.

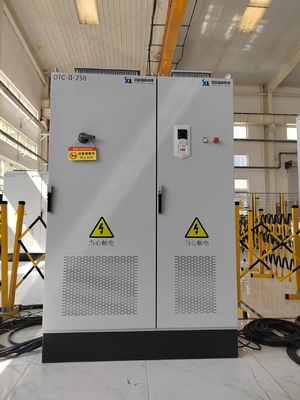

• سیستم بازیابی انرژی و معکوس سازی

یک ویژگی برجسته از 400kW گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچ طراحی صرفه جویی در انرژی آن است: سیستم انرژی الکتریکی تولید شده در طول جذب بار را بازیابی می کند،از طریق یک اینورتر با کارایی بالا تبدیل می کنداین بازیافت انرژی نه تنها مصرف انرژی آزمایش را بیش از 30٪ کاهش می دهد، بلکه هزینه های عملیاتی را نیز کاهش می دهد، مطابق با استانداردهای آزمایش سبز.

• سیستم کنترل هوشمند

به عنوان "مرکز فرماندهی" بنک آزمایش، کل فرآیند آزمایش را از طریق رابط انسان-ماشین مدیریت می کند. اپراتورها می توانند پارامترهای آزمایش را تنظیم کنند (به عنوان مثال سرعت، گشتاور، زمان چرخه و تغییر دنده) ،در حالی که سیستم با استفاده از الگوریتم های پیشرفته کنترل حلقه بسته PID، عملکرد تمام زیرسیستم ها را هماهنگ می کند تا اطمینان حاصل شود که آزمایش ها با حداقل انحراف از روشهای پیش تعیین شده پیروی می کنند..

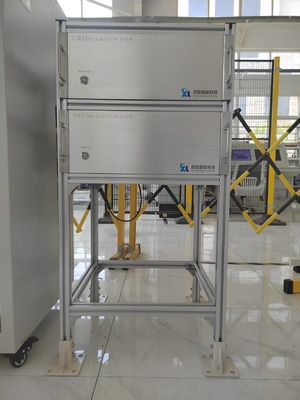

• سیستم کسب چند پارامتر

این سیستم مجهز به سنسورهای با دقت بالا و ماژول های جمع آوری داده ها، پارامترهای عملیاتی حیاتی را در زمان واقعی ثبت می کند، از جمله سرعت چرخش، ناقل، دمای روغن،دمای لولهاین داده ها بلافاصله ذخیره و پیش پردازش می شوند و پایه ای را برای تجزیه و تحلیل عملکرد بعدی می سازند.

• ساختار پشتیبانی مکانیکی

چارچوب مکانیکی قوی، متشکل از یک پایه ای که از ارتعاش جدا شده است، براکت های قابل تنظیم و شاخه های اتصال با دقت بالا،نصب پایدار جعبه گیربکس و تجهیزات کمکی مورد آزمایش را تضمین می کندطراحی آن انتقال ارتعاش و انحرافات موضعی را به حداقل می رساند و تداخل با دقت آزمایش ناشی از رزونانس مکانیکی را کاهش می دهد.

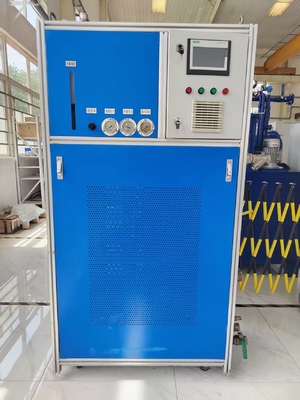

• سیستم مدیریت روانکاری و خنک کننده

این سیستم از طریق تحویل روغن روان کننده تمیز و با دمای کنترل شده، روانکاری مداوم برای جعبه گیربکس را فراهم می کند.آن را به دقت تنظیم دمای روغن (از 40°C تا 80°C) و فشار روغن، اطمینان از عملکرد جعبه گیربکس در شرایط مطلوب روانکاری. علاوه بر این، سطح آلودگی روغن و شمارش ذرات را برای ارزیابی وضعیت فرسایش در طول آزمایش های طولانی مدت کنترل می کند.

• سیستم هوشمند نظارت و حفاظت از ایمنی

با یکپارچه سازی دوربین های با وضوح بالا و سنسورهای صوتی، این سیستم وضعیت عملکرد بنچ آزمایش را در زمان واقعی نظارت می کند و پدیده های غیرطبیعی مانند نشت روغن، سر و صدا غیرطبیعی،یا تغییر شکل قطعاتآن را به سیستم کنترل متصل می کند تا هنگام شناسایی شرایط خطرناک (به عنوان مثال دمای بیش از حد یا چرخش) خاموش شدن خودکار یا هشدار را به کار ببرد و ایمنی آزمایش را تضمین کند.

3. 400kW گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچ اصل کار و فرآیند تست

دستگاه 400kW Gearbox و Axle Performance Testing and Reliability Testing Bench یک روند کار سیستماتیک را دنبال می کند تا نتایج آزمایش قابل اعتماد و قابل تکرار را تضمین کند:

تنظیمات قبل از تست

اپراتورها اهداف آزمایش را تعریف می کنند (به عنوان مثال، آزمایش کارایی یا آزمایش دوام) و پارامترهای کلیدی (مجموعه سرعت، بار گشتاور، مدت زمان آزمایش) را تعیین می کنند.و حالت چرخه) از طریق یک رابط صفحه لمسی کاربر پسندسپس سیستم کنترل وضعیت تجهیزات (به عنوان مثال فشار روانکاری، کالیبراسیون سنسور و ثبات منبع برق) را برای تأیید آمادگی بررسی می کند.

اجرای تست

سیستم قدرت ورودی، جعبه گیربکس را بر اساس منحنی های سرعت و گشتاور پیش تنظیم شده حرکت می دهد و قدرت ورودی از موتورها یا موتورها را شبیه سازی می کند.

سیستم بار خروجی بار های پویا یا ثابت را به انتهای خروجی گیربکس اعمال می کند و مقاومت از چرخ های خودرو، ماشین آلات صنعتی یا سایر اجزای رانده شده را تکرار می کند.

سیستم کنترل قدرت ورودی و بار خروجی را در زمان واقعی بر اساس بازخورد از سیستم جذب تنظیم می کند و شرایط تست پایدار را در محدوده انحراف ≤±2٪ حفظ می کند.

جمع آوری و نظارت بر داده ها

در طول عملیات، سیستم جمع آوری به طور مداوم پارامترها را ثبت می کند، در حالی که سیستم نظارت وضعیت تجهیزات را ردیابی می کند.داده های کلیدی و فیلمبرداری در یک پایگاه داده متمرکز برای ردیابی هماهنگ و ذخیره می شوند.

تجزیه و تحلیل پس از آزمایش

پس از آزمایش، نرم افزار اختصاصی داده های جمع آوری شده را تجزیه و تحلیل می کند تا شاخص های اصلی مانند متوسط بهره وری انتقال، ظرفیت حداکثر گشتاور، طیف فرکانس ارتعاش،و منحنی های افزایش دماییک گزارش آزمایش دقیق به طور خودکار تولید می شود، از جمله مقایسه داده ها با استانداردهای صنعت یا الزامات طراحی، برای حمایت از ارزیابی عملکرد و پیشنهادات بهینه سازی.

4. 400kW گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچ الزامات زیست محیطی و شرایط عملیاتی

برای اطمینان از دقت آزمایش و طول عمر تجهیزات، بنک آزمایش SSCD400 نیاز به شرایط محیطی و عملیاتی خاص دارد:

مشخصات منبع برق

منبع برق AC: سه فاز 380V ± 5٪، تک فاز 220V ± 5٪، فرکانس 50Hz ± 0.5Hz.

تجهیزات حمایتی: یک ترانسفورماتور جداکننده سه فاز برای کاهش تداخل شبکه و یک فیلتر قدرت فعال برای محدود کردن تحریف هارمونیک به <3٪یک UPS آنلاین با 20 دقیقه قدرت پشتیبان تضمین می کند یکپارچگی داده ها در طول قطع برق غیر منتظره.

پارامترهای محیطی

محل نصب: یک آزمایشگاه اختصاصی با کنترل دمای ثابت و رطوبت، با دمای محیط بین -5°C تا 40°C و رطوبت نسبی ≤80٪ (غیر منجمد).

کنترل ارتعاش: کف آزمایشگاه باید از ارتعاش جدا شده باشد و حداکثر سرعت ارتعاش ≤3m/s2 باشد تا از تداخل با اندازه گیری های دقیق جلوگیری شود.

الزامات خنک کننده: مجهز به یک سیستم خنک کننده هوا با ظرفیت خنک کننده حداقل 15kW،که با لوله های تهویه کامل شده برای دفع گرما تولید شده توسط دینامومترها و گیربکس.

5. 400kWپارامترهای فنی دینامومتر الکتریکی

6. 400kW گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچ زمینه های کاربرد

بنک تست عملکرد و قابلیت اطمینان گیرنده 400kW در صنایع مورد نیاز به سیستم های انتقال متوسط قدرت قابل اعتماد استفاده می شود:

بخش خودروهای تجاری: آزمایش گیربکس های گیربکس برای کامیون ها و اتوبوس ها برای بررسی عملکرد در تحت بار سنگین و عملیات طولانی مدت.

ماشین آلات مهندسی: ارزیابی دستگاه های کاهش دهنده برای حفاری، بارگذاری و جرثقیل ها برای اطمینان از دوام در شرایط بار متغیر.

ماشین آلات کشاورزی: اعتبارپذیری جعبه های گیربکس تراکتورها و ماشین های برداشت برای انطباق با محیط کار پیچیده در زمینه.

تجهیزات کمکی دریایی: ارزیابی گیربکس ها برای پمپ های کشتی، وینچ ها و سایر سیستم های کمکی برای برآورده کردن استانداردهای عملیاتی دریایی.

7استاندارد های مرجع آزمون عملکرد گیربکس و محور 400kW و تست قابلیت اطمینان

روش های آزمایش و معیارهای ارزیابی بنک آزمایش SSCD400 مطابق با استانداردهای صنعت مانند:

QC/T 568-2019 الزامات فنی و روش های آزمایش روی بنچ برای مجموعه های گیرنده مکانیکی خودرو

GB/T 14235.1-2021 مشخصات عمومی برای بنک های آزمایش گیربکس

خلاصه، بنک تست عملکرد گیربکس SSCD400، دقت، کارایی و ایمنی را ترکیب می کند.و آن را به یک ابزار ضروری برای ارتقاء تکنولوژی انتقال در زمینه های صنعتی متوسط قدرت تبدیل می کند..
