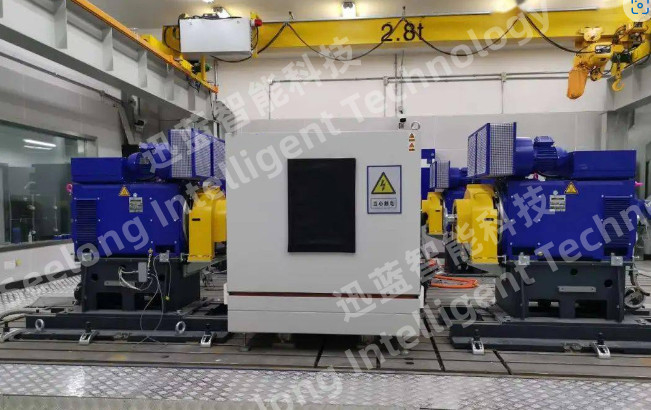

نیمکت تست موتور الکتریکی SSCG200 200KW 637Nm 8000rpm صنعتی

میز تست موتور الکتریکی SSCG200 200KW 637Nm 8000rpm - تمام تولیدات صنعتی

توضیحات محصول

فناوری ابزار مجازی پیشرفته برای ترکیب قدرت محاسباتی قدرتمند رایانه با اندازه‌گیری و توانایی کنترل سخت‌افزار دستگاه و تحقق کنترل آزمایش و عملیات، تجزیه و تحلیل، پردازش، نمایش، چاپ و ذخیره‌سازی داده‌ها از طریق استفاده می‌شود. نرم افزار، به طوری که منبع عملکرد سیستم از ترکیب ساده ابزارهای عمومی فراتر می رود.به خصوص در حفظ نتیجه، ذخیره سازی شکل موج، اندازه گیری همزمان، تولید گزارش تست، گسترش سیستم، چند منظوره و سایر جنبه های مزایای استفاده از تخت تست دستی سنتی غیر قابل مقایسه است.

شاخص های فنی اصلی
توان 50 کیلو وات
کوتاه 500 نانومتر / 4750 RPM
حداکثر سرعت 8000 دور در دقیقه است
ممان اینرسی 0.15 کیلوگرم.M ^2
حالت خنک کننده خنک کننده آب
موتور بارگیری (شاخص یک سر، هر دو انتهای آن دقیقاً یکسان است، می توان با توجه به نیازهای پروژه پیکربندی مجدد کرد)
توان نامی 422 کیلو وات
گشتاور نامی کوتاه 3504 نیوتن متر
سرعت پایه 1150 دور در دقیقه
سرعت کاهش قدرت 2300RPM
حداکثر سرعت 3300 RPM است
ممان اینرسی 6.30 کیلوگرم.M ^2

اتاق تست اندازه گیری و کنترل:

میز تست سیستم انتقال قدرت خودروی انرژی جدید را می توان با انتهای قدرت خروجی مجموعه درایو الکتریکی از طریق نیم شفت متصل کرد.قسمت جلویی مجهز به سنسور گشتاور با دقت بالا و سنسور سرعت برای ارائه داده های اندازه گیری با دقت بالا است.جسم اندازه گیری شده عموماً موتور است.

محدوده و دقت پایه:
● درایو محدوده قدرت توصیه شده: 0 ~ 250KW کلاس قدرت، پشتیبانی دیگر آن قدرت، سرعت، سفارشی سازی کلاس گشتاور.
● محدوده اندازه گیری سرعت رانندگی: 0~20000r/min.
● محدوده اندازه گیری گشتاور رانندگی: 0~500N.m.
● محدوده توان توصیه شده را بارگیری کنید: کلاس قدرت 0~500KW، پشتیبانی از دیگر قدرت، سرعت، سفارشی سازی کلاس گشتاور.
● محدوده اندازه گیری سرعت بار: 0~3000r/min.
● محدوده اندازه گیری گشتاور بار: 0~10000N.m.

مشخصات محصول
ترکیب اصلی سیستم آزمون

سیستم تست شامل منبع تغذیه آزمایشی، کابینت سوئیچ برق، دستگاه سنجش سیگنال و تجهیزات اندازه گیری توان، واحد اندازه گیری تست اتوماتیک و کنسول کنترل، سیستم نرم افزار تست موتور AC، سیستم پایگاه داده و غیره است.تجهیزات بار در آزمایش نوع را می توان با توجه به نیاز کاربران، مانند موتور همراه (شامل ژنراتور DC، ژنراتور AC، موتور روتور سیم پیچ)، دینامومتر جریان گردابی، دینامومتر پودر مغناطیسی، ترمز پودر مغناطیسی و سایر تجهیزات انتخاب کرد. نیازهای تست نوع موتورهای مختلف را برآورده می کند.

روش اندازه گیری: اندازه گیری میکرو کامپیوتر را اتخاذ کنید

کابینت اندازه گیری مجهز به سنسورهای جریان و ولتاژ است و ماژول رابط تهویه سیگنال در لینک میانی استفاده شده است.کامپیوتر وظایف دریافت سیگنال و اندازه گیری را تکمیل می کند.

حالت کنترل: کنترل مستقیم توسط MCU سطح خودرو

برنامه interlocking را می توان با توجه به نیاز کاربران سفارشی و تغییر داد.سیستم کنترل عملکرد پایدار و گسترش خوبی دارد.

حالت عملیات: عملکرد دستی و عملکرد خودکار با هم وجود دارند

به منظور جلوگیری از تأثیر آزمایش خرابی رایانه، کنترل دستی (عملکرد دکمه پنل) و کنترل خودکار (عملکرد صفحه کلید / ماوس رایانه) با هم وجود دارند، استفاده از کنترل خودکار یا خرابی رایانه ناخوشایند است، می توانید از عملکرد دستی برای آزمایش استفاده کنید.

پردازش داده های آزمایشی: نتایج آزمایش در رایانه یا سرور صنعتی ذخیره می شود

پیکربندی تست میکرو کامپیوتر در داخل و خارج از کشور با نام تجاری شناخته شده کامپیوتر صنعتی اصلی، نتایج داده های تست اتوماتیک ذخیره شده در تست در هارد دیسک کامپیوتر صنعتی به طور مستقیم، داده های اندازه گیری دستی را می توان از ورودی مصنوعی برای تست رابط نرم افزاری، و سپس در حافظه ذخیره می شود، توابع پایگاه داده بومی، دسترسی پرس و جو بومی به داده های تست، طراحی شده با عملکرد تولید خودکار گزارش آزمایش و ارائه عملکرد چاپ خروجی (مجهز به چاپگر لیزری چند منظوره HP).

دقت اندازه گیری بالا، تکرارپذیری خوب؛

سیستم کنترل عملکرد پایدار و گسترش خوبی دارد.

عمدتا شامل:

1. دینامومتر برقی

2. سیستم اینورتر فرکانس متغیر
3. سیستم اندازه گیری و کنترل TCM1000
4. آنالایزر قدرت
5. منبع تغذیه دوطرفه DC
6. سیستم جمع آوری داده ها
7. دستگاه آب خنک کننده

محتوای اصلی آزمون سیستم:

1. تست مشخصه گشتاور-سرعت

2. تست کارایی سیستم موتور درایو
3. تست روتور قفل شده
4. تست دما
5. تست دقت کنترل سرعت
6. تست دقت کنترل گشتاور
7. تست اوج گشتاور و غیره

سیستم تست TCM برای انرژی های جدید
