SYJ-d60-120 5000 rpm بنک آزمایش لوله کشی برای اندازه گیری لوله های دارای قطر داخلی 60-120mm

اجزای اصلی نیمکت تست بلبرینگ SYJ-d60-120

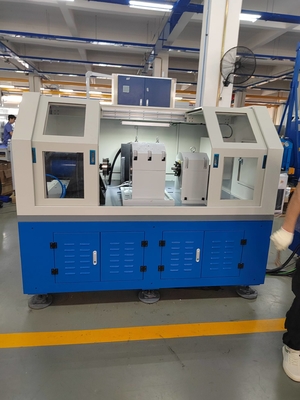

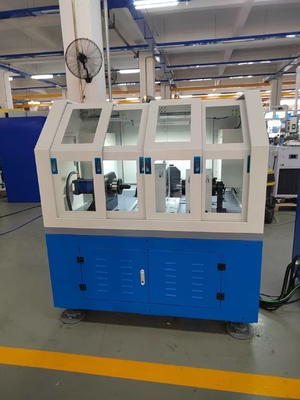

دستگاه تست عمر بلبرینگ SYJ-d60-120 عمدتاً از یک بستر، یک بدنه تست، یک سیستم درایو، یک سیستم بارگذاری، یک سیستم روانکاری، یک سیستم خنک کننده هوا، یک سیستم کنترل الکتریکی و نرم افزار تشکیل شده است، همانطور که در شکل 1 نشان داده شده است.

شکل 1 (پیکربندی کلی نیمکت تست بلبرینگ ریلی)

1) ماتریس

بخش اصلی نیمکت تست بلبرینگ ریلی است و ساختار آن کلید فناوری نیمکت تست بلبرینگ ریلی است. ، که به عنوان پایه نیمکت تست بلبرینگ ریلی در نظر گرفته می شود، از چدن داکتیل ساخته شده است که می تواند پایداری نیمکت تست را در چرخش با سرعت بالا و عملکرد بار زیاد تضمین کند.2) بدنه نیمکت تست

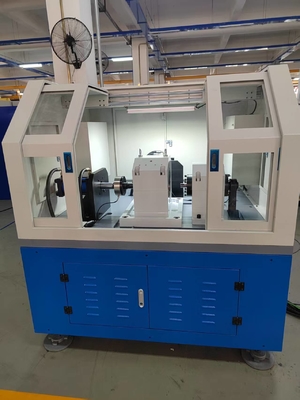

بدنه نیمکت تست

بخش اصلی نیمکت تست بلبرینگ ریلی است و ساختار آن کلید فناوری نیمکت تست بلبرینگ ریلی است. شکل 2از یک دستگاه بارگذاری، یک سیستم شفت تست، یک بلبرینگ تست، یک مکانیزم بارگذاری و غیره تشکیل شده است.شکل 2ابزار بلبرینگ تست

3) سیستم درایو

موتور محرک یک سروو موتور را اتخاذ می کند که کنترل حلقه بسته سرعت را اتخاذ می کند. موتور سرعت و گشتاور را به دوک تست منتقل می کند. توان موتور 37 کیلووات است و منحنی مشخصه موتور به شرح زیر است.

مطابقت با ویژگی های تست: محدوده سرعت کنترل موتور 100～±2000 دور در دقیقه.

منحنی مشخصه سروو موتور

4) سیستم بارگذاری

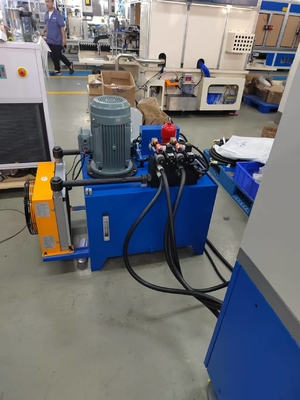

سیستم بارگذاری یک حالت حلقه بسته شیر سروو هیدرولیک را اتخاذ می کند. سیستم بارگذاری هیدرولیک در خارج از بدنه نیمکت تست قرار می گیرد که برای نگهداری و اتلاف گرما مناسب است. سیستم بارگذاری هیدرولیک بخش مهمی از سیستم بارگذاری سروو حلقه بسته الکترو-هیدرولیک است.

5) سیستم روانکاری

سیستم روانکاری، سیستم روانکاری بلبرینگ تجهیزات است. برای برآورده کردن الزامات روانکاری برای بلبرینگ های تجهیزات، سیستم روانکاری باید به پمپ های روغن رسانی و برگشت مجهز شود.

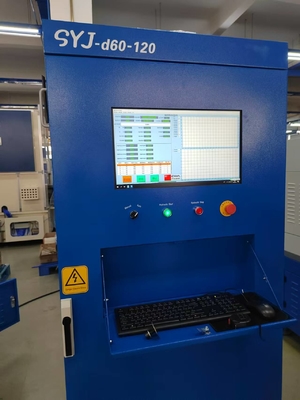

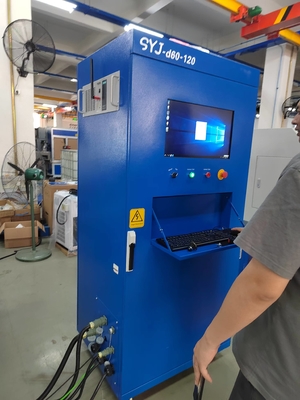

6) سیستم کنترل و قطعات الکتریکی

سیستم کنترل از کنترل کننده قابل برنامه ریزی Omron، ترمینال کنترل قابل برنامه ریزی، واحد درایو تبدیل فرکانس، واحدهای جمع آوری سنسورهای مختلف (دما، سرعت، فشار، لرزش)، موتورها و غیره تشکیل شده است.

7) سیستم خنک کننده هوا

فن جریان محوری از فن جریان محوری با نویز فوق العاده کم تولید شده توسط شرکت Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F با حجم هوا 15800 متر مکعب در ساعت، سرعت باد 10 متر بر ثانیه و سرعت تامین هوای کنترل شده استفاده می کند.

پارامترهای فنی نیمکت تست بلبرینگ SYJ-d60-120 5000 دور در دقیقه

شاخص های فنی

مقادیر

Company Profile2) حفاظت از نشت: حفاظت از نشت نوع جریان، IΔn ≤30mA، زمان عملکرد ≤0.1s، ظرفیت 10A.

3) فرماندار: مجهز به فرماندار موتور سرعت AC، برای ارائه توان قابل تنظیم به موتور.

4) جمع کننده داده: یک جمع کننده داده برای جمع آوری داده های آزمایشی پیکربندی شده است.

5) مکانیزم آزمایشی: شامل قطر اسمی بلبرینگ غلتشی، دهانه، نوع بلبرینگ غلتشی، صندلی بلبرینگ غلتشی متحرک، دستگاه بارگذاری شعاعی بلبرینگ غلتشی و غیره.

6) سنسورها: مجهز به سنسورهای متعدد، از جمله سنسور بار شعاعی بلبرینگ غلتشی، سنسور بار شعاعی کل، سنسور بار محوری کل، سنسور بار محوری بلبرینگ غلتشی چپ و راست و غیره، برای اندازه گیری عملکرد بلبرینگ تحت بارها

SYJ-d60-120 5000 rpm Bearing Test Bench

Application AreasCovering bearing manufacturing and industries with high requirements for bearing reliability: bearing production (R&D, quality inspection), automobiles (wheel hub/gearbox bearings), aerospace (engine bearings), rail transportation (wheelset bearings), construction machinery (heavy-load bearings), wind power (spindle bearings), precision machine tools (spindle bearings), etc.

Company Profile Seelong Intelligent Technology (Luoyang) Co., Ltd. is a high-tech enterprise specializing in equipment measurement, control, design, manufacturing, and sales services for power engineering systems in various fields such as aerospace, automotive, and new energy; The company is located in the beautiful peony city of Luoyang.

Seelong specializes in the research and development, production, and service of testing equipment for new energy motors, hybrid power systems, engines, transmissions, and more.

Our main products include electric dynamometers, measurement and control systems, DC power supplies, and working condition guarantee systems. Seelong has a complete sales and service system, adhering to the business philosophy of

p

rovid ingf ine q uality s ervices for s and al and k eep ing on r enovation for development, and providing users with various types of power engineering measurement and control solutions in various fields.Seelong's advanced design philosophy and rich industry experience give the company a technological Advantages ahead of competitors in the same industry, and the company's products can better meet the actual market demand. Seelong is brave in innovation. While valuing its own technological breakthroughs and development, it has established long-term and in-depth cooperative relationships with multiple domestic research institutions such as Tsinghua University and Shandong University. It has passed CE certification, ISO9001 quality system certification, AAA level enterprise certification, obtained more than ten invention patents, and two software copyrights. It has provided professional equipment and services to more than a hundred users both domestically and internationally, The enterprise has won the trust of domestic and foreign customers with its cost-effective products and high-quality services, and has established a long-term win-win strategic partnership.

All employees of Seelong Intelligent Technology (Luoyang) Co., Ltd. warmly welcome sincere cooperation from domestic and foreign customers, and work together for the future and common development.Company CertificatesPackaging and Shipping
