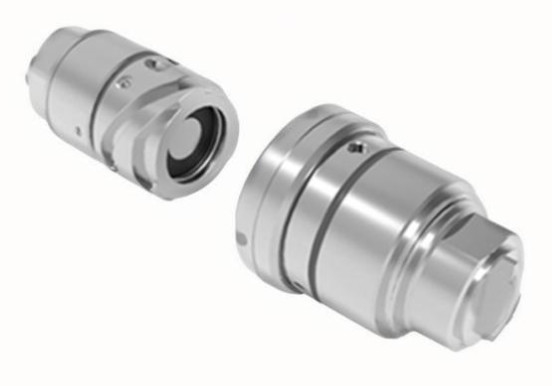

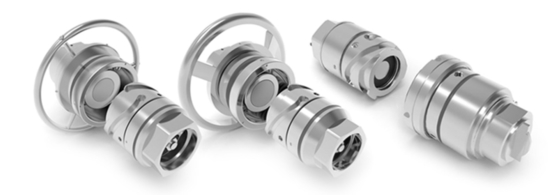

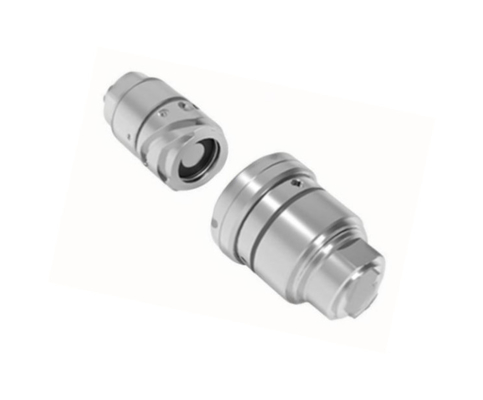

اتصال دهنده های مایع TFC سه گره ای
TFC سری سه خط کش مایع کانکتور اتخاذ سه خط کش قفل روش است که می تواند از قفل و جدا کردن پلاگ و سوکت با فشار و کشیدن چرخش، آسان برای کار،امن و قابل اعتماد. به طور گسترده ای در سیستم اتصال تجهیزات لوله جریان بزرگ، مانند دفاع نظامی، پتروشیمی، ماشین های تانک راه آهن، کانتینرها، بارگذاری و تخلیه مخزن دریایی استفاده می شود.
مزایا TFC سه گروو فلوئید کانکتور
1) طراحی ساختار قفل سه شکاف منحصر به فرد، آسان برای کار، و اتصال پایدار و قابل اعتماد است.

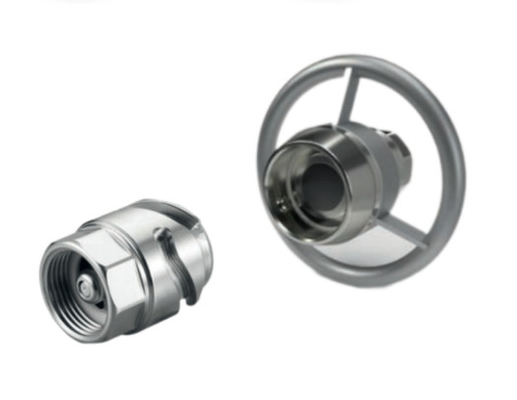

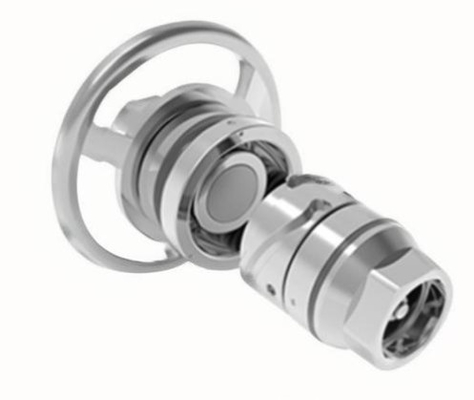

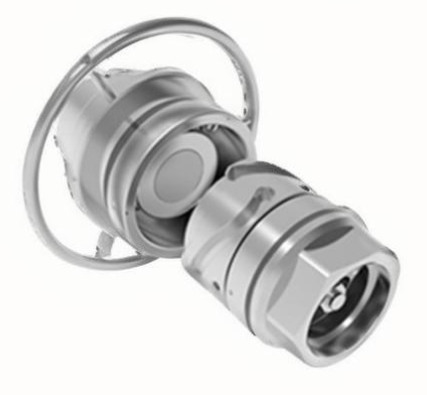

2) چرخ دست کار مجهز است، طراحی ارگونومیک، که باعث می شود عملیات راحت تر و سریع تر است.
3) طراحی دریچه خاموش دو طرفه ، می تواند در حالت متصل و قطع شده مهر و موم شود ، هیچ نشت ، ایمن و قابل اعتماد نیست.
4) اتصال محوری ، جریان خطی ، به طوری که کاهش فشار کاهش می یابد ، با نسبت جریان / کاهش فشار عالی.
5) مواد زیربنایی و پوشش سطحی دارای مقاومت شدید در برابر فرسایش و مقاومت در برابر خوردگی هستند.
6) طرح مسطح ضد آلودگی ورود آلاینده ها را به سیستم لوله کشی به حداقل می رساند.
7) طراحی بدون قطره مسطح ایمنی اپراتور را تضمین می کند و از نشت مایع از ایجاد آلودگی محیط جلوگیری می کند.
8) صنعت هوافضا و شیمی و سایر زمینه ها نیاز به مقاومت خوب در برابر خوردگی و ثبات حرارتی دارند، بنابراین مواد زیربنایی می توانند Hastelloy را انتخاب کنند.
9) با توجه به پارامترهای جریان، 7 نوع قطر را می توان انتخاب کرد.
10) با توجه به دمای لوله، 4 اتصال مایع شناسایی رنگی می تواند برای کمک به شناسایی سریع حلقه ها با دمای مختلف فراهم شود.
11) کانکتورهای مایع را می توان به انواع لوله ها و تجهیزات نصب کرد، اگر نیاز به سفارشی کردن رابط دم دارید، لطفا با شرکت ما تماس بگیرید.
پارامترهای فنی کانکتور مایع سری TFC
| مواد زیربنایی |
فولاد ضد زنگ، آلیاژ آلومینیوم، استیلوی |
| مواد مهر |
لاستیک نیتریل، EPDM، لاستیک فلور، لاستیک سیلیکون |
| رسانه قابل استفاده |
آب، مایع خنک کننده، روغن، مایعات خوردنی و غیره |
| دمای کار |
-45°C - 200°C |
| فشار کار |
0 تا 15بار |
| آزمایش اسپری نمک |
≥120 ساعت |
| آزمایش لرزش |
بر اساس روش GJB360B-2009، مقاومت در برابر ارتعاش فشار 1Mpa بدون نشت |
| آزمایش ضربه |
بر اساس روش GJB360B-2009، مقاومت در برابر ضربه فشار 1Mpa بدون نشت |
| عمر مکانیکی |
5000 ورودی بدون نشت |
پارامترهای پلگ/سوکت سری TFC
| مشخصات مدل |
TFC25 |
TFC32 |
TFC40 |
TFC50 |
TFC65 |
TFC80 |
TFC100 |
| قطر معادل (ملی متر) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| حداکثر فشار عملیاتی (بار) |
25 |
15 |
15 |
15 |
15 |
15 |
10 |
| حداکثر جریان کاری (L/min) |
145 |
238 |
372 |
581 |
982 |
1488 |
2325 |
|
ضریب جریان
(m3/h)
|
12 |
20.5 |
32.5 |
63.5 |
75.6 |
86.1 |
102.2 |
| حداکثر نشت در هر ورودی (mL) |
0.4 |
0.6 |
0.9 |
1 |
1.2 |
1.3 |
2.3 |
| دریچه خاموش کردن |
دو طرفه |
دو طرفه |
دو طرفه |
دو طرفه |
دو طرفه |
دو طرفه |
دو طرفه |
| حداکثر گشتاور (N•m) |
6 |
8 |
10 |
20 |
24 |
30 |
40 |
| حداکثر گشتاور جدایی (N•m) |
8 |
10 |
12 |
22 |
26 |
32 |
42 |
منحنی جریان پلگ / سوکت سری TFC
استفاده از اتصال کننده مایع TFC سه گره
1) صنعت ذخیره سازی انرژی
تکنولوژی ذخیره سازی انرژی هسته انقلاب صنعتی انرژی جدید است. تا حد زیادی، تکنولوژی ذخیره سازی انرژی تصادفی بودن و نوسان تولید انرژی جدید را حل می کند.می تواند تولید برق انرژی جدید را به طور منظم انجام دهد، و می تواند به طور موثر تغییرات ولتاژ شبکه، فرکانس و فاز ناشی از تولید انرژی جدید را تنظیم کند،به طوری که تولید انرژی باد و انرژی خورشیدی در مقیاس بزرگ می تواند به راحتی و به طور قابل اعتماد به شبکه برق معمولی متصل شود..
در حال حاضر سیستم کنترل دمای ذخیره انرژی عمدتاً از خنک سازی هوا و خنک سازی مایع استفاده می کند.تبعید گرما با خنک کننده هوا باعث می شود گرما تولید شده توسط سلول باتری توسط فن به بیرون منتقل شود.، که دارای مزایای ساختار ساده و هزینه کم است، اما ضریب انتقال گرما پایین است، سرعت خنک کننده آهسته است و یک منطقه بزرگ از کانال تبعید گرما مورد نیاز است؛تبعید گرما خنک کننده مایع برای کاهش دمای باتری با انتقال گرما کنوکشن مایع خنک کننده، مزایای آن عمدتا نزدیک به منبع گرما، مصرف انرژی پایین، رسانایی حرارتی بالا، تبعید گرما یکنواخت تر، اما همچنین مناسب تر برای محیط بیرونی نسبت به خنک کننده هوا.
عملکرد کارآمد تجهیزات ذخیره سازی انرژی را نمی توان از تضمین سیستم کنترل دمای جدا کرد.سیستم خنک کننده مایع کارآمد به یک جهت مهم برای توسعه کنترل دمای تبدیل شده است. عملکرد کانکتور مایع توسعه یافته توسط شرکت ما امن و قابل اعتماد است، و عملیات آسان و سریع است. پلاگ و سوکت یک دریچه خاموش دو طرفه است،و طرح بدون قطره مسطح تضمین می کند که پلاگ و سوکت می تواند در حالت اتصال و قطع بسته نگه داشته شود، اطمینان از ایمنی اپراتور و جلوگیری از نشت مایع که باعث آلودگی محیط می شود.
2)هوافضاصنعت
درهوافضاصنعت، به خصوص عملکرد عادی رادار و هواپیما، از سیستم کنترل دمای جدا نشدنی است.شرکت ما متخصص در توسعه کانکتورهای مایع برای سیستم های دفاعی نظامی است، با عملکرد امن و قابل اطمینان، کار آسان و سریع، تضمین ماندگار و قابل اعتماد برای سیستم کنترل دمای تجهیزات هواپیمایی را فراهم می کند.
3) پردازش اطلاعات
برخی از مراکز داده بزرگ، ایستگاه های سرور و ابر رایانه ها، انجام صدها میلیون عملیات دستورالعمل در هر ثانیه، حرارت زیادی تولید می کنند،عملکرد تبعید گرما تجهیزات پردازش داده به طور مستقیم با سرعت محاسبات و عمر کامپیوتر مرتبط است.شرکت ما متخصص در توسعه کانکتورهای مایع برای تجهیزات پردازش داده است، با عملکرد امن و قابل اعتماد، کار آسان و سریع،تضمین پایدار و قابل اعتماد برای سیستم خنک کننده کامپیوتر.
مشخصات شرکت
Seelong Intelligent Technology (Luoyang) Co., Ltd یک شرکت با تکنولوژی بالا است که در اندازه گیری تجهیزات، کنترل، طراحی،تولید و فروش سیستم های مهندسی قدرت در زمینه های مختلف مانند هوافضا، خودروها و انرژی جدید. این شرکت در شهر زیبای گل پیونی واقع شده است - لوایانگ، پایتخت خدا.
بعد از سال ها توسعه و انباشت، این شرکت تبدیل به یک شرکت تولید تجهیزات تست محرک شناخته شده شده شده است. تخصص در آزمایش موتور، آزمایش انتقال، آزمایش ذخیره انرژی،کنترل و آزمایش موتور الکتریکی و سایر تجهیزات آزمایش، خدمات توسعه و تولید. Seelong در تحقیق و توسعه، تولید و خدمات تجهیزات آزمایش برای موتورهای انرژی جدید، سیستم های قدرت ترکیبی، موتورها، گیرنده ها و موارد دیگر تخصص دارد.محصولات اصلی شامل دینامومتر الکتریکی، اتصال سریع، سیستم اندازه گیری و کنترل، منبع برق DC، و سیستم تضمین وضعیت.به فلسفه کسب و کار حفظ کیفیت و توسعه خدمات، ارائه انواع مختلفی از راه حل های اندازه گیری و کنترل مهندسی برق در زمینه های مختلف به کاربران.
فلسفه طراحی پیشرفته Seelong و تجربه صنعت غنی به این شرکت می دهد مزایای تکنولوژیکی جلوتر از رقبای در همان صنعت،و محصولات شرکت می توانند تقاضای واقعی بازار را بهتر برآورده کنندبعد از سال ها توسعه و تجمع، این شرکت تبدیل به یک شرکت تولید تجهیزات تست محرک شناخته شده شده شده است.گواهینامه سیستم کیفیت ISO9001، گواهینامه شرکت سطح AAA، بیش از ده اختراع اختراع و دو کپی رایت نرم افزار را به دست آورد.این شرکت تجهیزات و خدمات حرفه ای را به بیش از صد کاربر در داخل و خارج از کشور ارائه داده است.، این شرکت با محصولات مقرون به صرفه و خدمات با کیفیت بالا اعتماد مشتریان داخلی و خارجی را به دست آورده است و یک مشارکت استراتژیک برنده بلند مدت ایجاد کرده است.
شرکت همیشه به فلسفه کسب و کار "برگرفتن نوآوری های تکنولوژیکی به عنوان ماموریت و خدمات با کیفیت به عنوان هدف" پایبند است،به طور مداوم از سطح پیشرفته در همان صنعت فراتر می رود، ادغام در جهان، اندازه گیری و کنترل آینده، و ایجاد محصولات با کیفیت بالا. برای ارائه مشتریان با محصولات و خدمات با هوش بالا، دقت، سرعت،قابلیت اطمینان، و ارزش افزوده.
