دستگاه تست بلبرینگ SYJ-d120-200 با سرعت 2000 دور در دقیقه برای اندازه‌گیری بلبرینگ‌ها با قطر داخلی 120-200 میلی‌متر

اجزای اصلی نیمکت تست بلبرینگ SYJ-d120-200

S  نیمکت تست بلبرینگ SYJ-d120-200 عمدتاً از یک بستر، یک بدنه تست، یک سیستم درایو، یک سیستم بارگذاری، یک سیستم روانکاری، یک سیستم خنک‌کننده هوا، یک سیستم کنترل الکتریکی و نرم‌افزار تشکیل شده است، همانطور که در شکل 1 نشان داده شده است.

                                   شکل 1 (پیکربندی کلی نیمکت تست بلبرینگ ریلی)

1) ماتریس

The ماتریس، که به عنوان پایه نیمکت تست بلبرینگ ریلی در نظر گرفته می‌شود، از چدن داکتیل ساخته شده است که می‌تواند پایداری نیمکت تست را در چرخش با سرعت بالا و عملکرد با بار زیاد تضمین کند.

صنعت خودروبدنه نیمکت تست

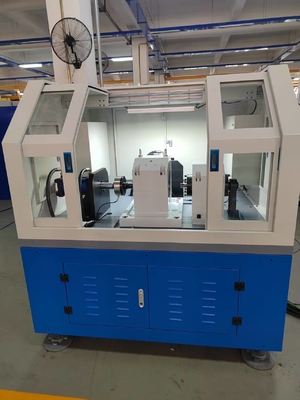

The بدنه نیمکت تست بخش اصلی نیمکت تست بلبرینگ ریلی است و ساختار آن کلید فناوری نیمکت تست بلبرینگ ریلی است. بدنه نیمکت تست از یک دستگاه بارگذاری، یک سیستم شفت تست، یک بلبرینگ تست، یک مکانیزم بارگذاری و غیره تشکیل شده است.

شکل 2

ابزار بلبرینگ تست

هوافضاسیستم درایو

موتور محرک یک سروو موتور است که کنترل حلقه بسته سرعت را اتخاذ می‌کند. موتور سرعت و گشتاور را به دوک تست منتقل می‌کند. توان موتور 37 کیلووات است و منحنی مشخصه موتور به شرح زیر است.

مطابقت با ویژگی‌های تست: محدوده سرعت کنترل موتور 100～±2000 دور در دقیقه.

منحنی مشخصه سروو موتور

حمل و نقل ریلیسیستم بارگذاری

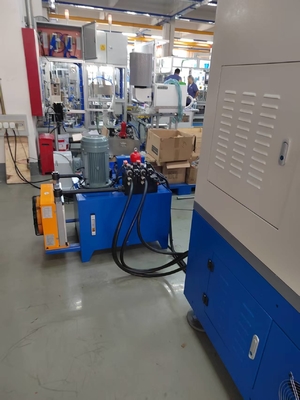

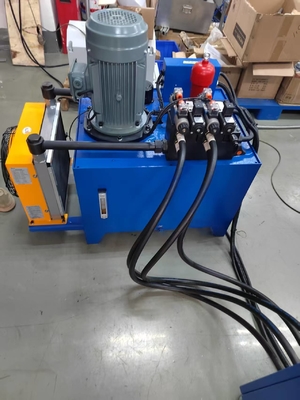

سیستم بارگذاری حالت حلقه بسته سروو شیر هیدرولیک را اتخاذ می‌کند. سیستم بارگذاری هیدرولیک در خارج از بدنه نیمکت تست قرار می‌گیرد که برای نگهداری و اتلاف گرما مناسب است. سیستم بارگذاری هیدرولیک بخش مهمی از سیستم بارگذاری سروو حلقه بسته الکترو-هیدرولیک است.

ماشین‌آلات ساختمانیسیستم روانکاری

سیستم روانکاری، سیستم روانکاری بلبرینگ تجهیزات است. برای برآورده کردن الزامات روانکاری برای بلبرینگ‌های تجهیزات، سیستم روانکاری باید به پمپ‌های روغن‌رسانی و برگشت مجهز شود.

صنعت انرژی بادسیستم کنترل و قطعات الکتریکی

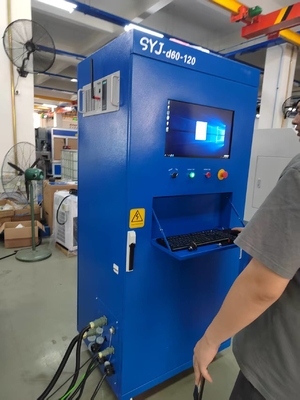

سیستم کنترل از کنترل‌کننده قابل برنامه‌ریزی Omron، ترمینال کنترل قابل برنامه‌ریزی، واحد درایو تبدیل فرکانس، واحدهای جمع‌آوری سنسورهای مختلف (دما، سرعت، فشار، لرزش)، موتورها و غیره تشکیل شده است.

ابزار ماشین دقیقسیستم خنک‌کننده هوا

فن جریان محوری از فن جریان محوری با نویز فوق‌العاده کم تولید شده توسط شرکت Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F با حجم هوا 15800 متر مکعب در ساعت، سرعت باد 10 متر بر ثانیه و سرعت تامین هوای کنترل شده استفاده می‌کند.

پارامترهای فنی نیمکت تست بلبرینگ SYJ-d120-200 2000 دور در دقیقه

حوزه‌های کاربردویژگی‌ها

1) الزامات برق: منبع تغذیه ورودی تک فاز سه سیم AC220V±10٪ 50Hz است.

2) حفاظت از نشت: حفاظت از نشت نوع جریان، IΔn ≤30mA، زمان عملکرد ≤0.1s، ظرفیت 10A.

3) فرماندار: مجهز به فرماندار موتور سرعت AC، برای ارائه توان قابل تنظیم به موتور.

4) جمع‌آورنده داده: یک جمع‌آورنده داده برای جمع‌آوری داده‌های آزمایشی پیکربندی شده است.

5) مکانیزم آزمایشی: شامل قطر اسمی بلبرینگ غلتشی، دهانه، نوع بلبرینگ غلتشی، صندلی بلبرینگ غلتشی متحرک، دستگاه بارگذاری شعاعی بلبرینگ غلتشی و غیره.

6) سنسورها: مجهز به سنسورهای متعدد، از جمله سنسور بار شعاعی بلبرینگ غلتشی، سنسور کل بار شعاعی، سنسور کل بار محوری، سنسور بار محوری بلبرینگ غلتشی چپ و راست و غیره، برای اندازه‌گیری عملکرد بلبرینگ تحت بارهاSYJ-d120-200 2000 rpm Bearing Test Bench

حوزه‌های کاربرد 1) صنعت تولید بلبرینگ:

برای توسعه محصول جدید، تأیید فرآیند تولید و بازرسی کیفیت کارخانه استفاده می‌شود؛2)

صنعت خودرو: آزمایش اجزای کلیدی مانند بلبرینگ‌های توپی چرخ و بلبرینگ‌های گیربکس؛3)

هوافضا: آزمایش اجزای شرایط کاری شدید مانند بلبرینگ‌های موتور و بلبرینگ‌های ارابه فرود؛4)

حمل و نقل ریلی: تأیید عملکرد بلبرینگ‌های چرخ و بلبرینگ‌های موتور کششی برای ریل‌های پرسرعت و مترو؛5)

ماشین‌آلات ساختمانی: آزمایش بلبرینگ‌های سنگین‌بار بیل مکانیکی، جرثقیل و سایر تجهیزات؛6)

صنعت انرژی باد: آزمایش بلبرینگ‌های شفت اصلی و بلبرینگ‌های انحراف توربین‌های بادی؛7)

ابزار ماشین دقیق: تأیید پایداری بلبرینگ‌های دوک تحت شرایط کاری با سرعت بالا و دقت بالا.مشخصات شرکت

شرکت فناوری هوشمند Seelong (Luoyang) Co., Ltd. یک شرکت فناوری پیشرفته است که در زمینه اندازه‌گیری، کنترل، طراحی، ساخت و خدمات فروش برای سیستم‌های مهندسی قدرت در زمینه‌های مختلف مانند هوافضا، خودرو و انرژی‌های نو تخصص دارد. این شرکت در شهر زیبای گل صد تومانی لوئویانگ واقع شده است.

Seelong در تحقیق و توسعه، تولید و خدمات تجهیزات تست برای موتورهای انرژی نو، سیستم‌های قدرت هیبریدی، موتورها، گیربکس‌ها و موارد دیگر تخصص دارد.

محصولات اصلی ما شامل دینامومترهای الکتریکی، سیستم‌های اندازه‌گیری و کنترل، منابع تغذیه DC و سیستم‌های تضمین شرایط کاری است. Seelong دارای یک سیستم فروش و خدمات کامل است که به فلسفه کسب و کار ارائه خدمات با کیفیت عالی برای بقای و برای نوآوری برای توسعه، و ارائه راه‌حل‌های اندازه‌گیری و کنترل مهندسی قدرت از انواع مختلف به کاربران در زمینه‌های مختلف پایبند است.فلسفه طراحی پیشرفته و تجربه صنعتی غنی Seelong به این شرکت مزایایی نسبت به رقبا در همان صنعت می‌دهد و محصولات این شرکت می‌توانند بهتر نیاز واقعی بازار را برآورده کنند. Seelong در نوآوری شجاع است. در حالی که به دستاوردهای فناوری و توسعه خود ارزش می‌دهد، روابط تعاونی بلندمدت و عمیقی را با چندین موسسه تحقیقاتی داخلی مانند دانشگاه Tsinghua و دانشگاه Shandong ایجاد کرده است. این شرکت گواهینامه CE، گواهینامه سیستم کیفیت ISO9001، گواهینامه شرکت سطح AAA را دریافت کرده است، بیش از ده اختراع ثبت کرده است و دو حق چاپ نرم‌افزار دارد. این شرکت تجهیزات و خدمات حرفه‌ای را به بیش از صد کاربر در داخل و خارج از کشور ارائه کرده است. این شرکت اعتماد مشتریان داخلی و خارجی را با محصولات مقرون به صرفه و خدمات با کیفیت بالا به دست آورده است و یک مشارکت استراتژیک برد-برد بلندمدت ایجاد کرده است.کلیه کارکنان شرکت فناوری هوشمند Seelong (Luoyang) Co., Ltd. از همکاری صمیمانه مشتریان داخلی و خارجی استقبال می‌کنند و برای آینده و توسعه مشترک با هم کار می‌کنند.گواهینامه‌های شرکتبسته‌بندی و حمل و نقلسوالات متداولس: حداقل مقدار سفارش برای همکاری ما چقدر است؟ پاسخ: ما از سفارش آزمایشی کوچک 1 عدد برای محصولات موجود در انبار پشتیبانی می‌کنیم. س: چگونه می‌توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
