SSCD350-1250/4500 350kW عملکرد موتور سیستم بنچ دینامومتر الکتریکی

1. SSCD350-1250/4500 350kW موتور انرژی جدید برق دینامومتر بنچ سیستم قطعات توصیف

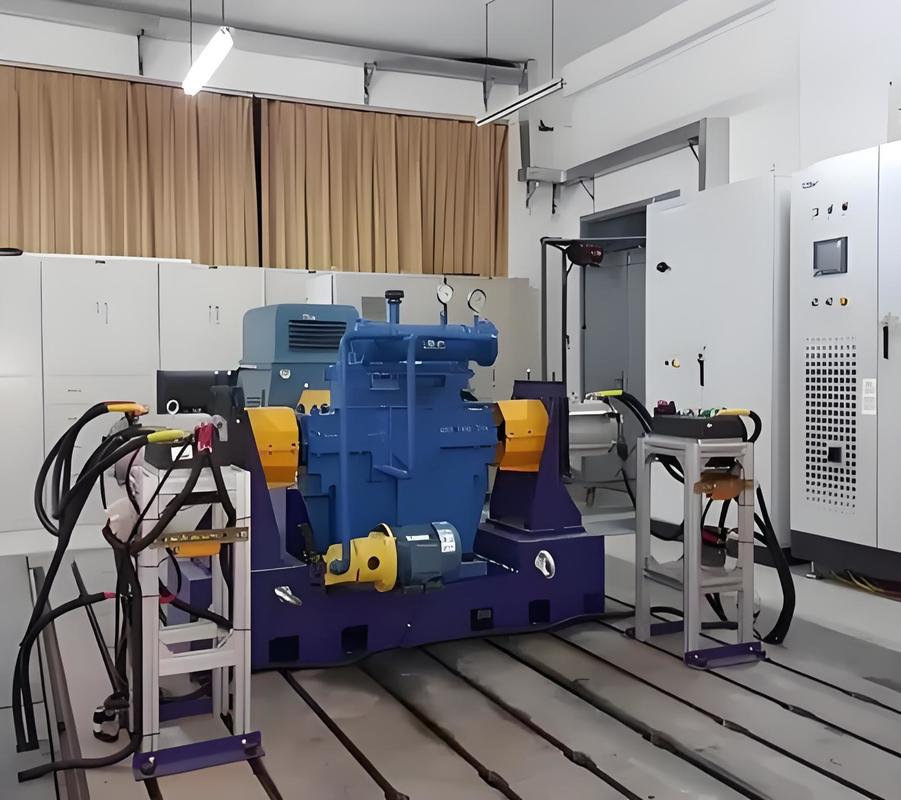

سیستم بنچ دینامومتر عملکرد موتور SSCD350-1250/4500 350kW یک پلت فرم آزمایش جامع با عملکرد بالا است که به طور خاص برای آزمایش موتورهای متوسط و بزرگ طراحی شده است.این سیستم شامل ماژول های اصلی مانند دینامومتر است.، یک سنسور چرخشی با دقت بالا، یک سیستم اندازه گیری و کنترل هوشمند و یک شبیه ساز باتری با برد گسترده،پوشش کامل نیازهای تأیید عملکرد موتورهای محرک خودروهای تجاری، موتورهای صنعتی متوسط و بزرگ و موتورهای ویژه.



نام قطعات	مشخصات اصلی	برند

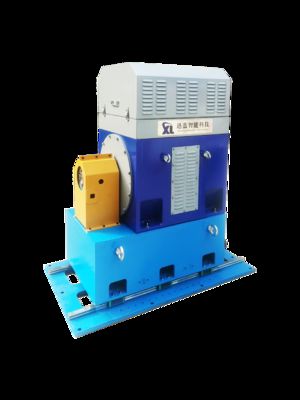

SSCD350-1250/4500 دینامومتر الکتریکی	قدرت: 350kW؛ سرعت نامی: 1250rpm، گشتاور نامی: 2674Nm، حداکثر سرعت: 4500rpm، سرعت قدرت ثابت: 1250-3750rpm، خنک کننده آب؛	سیلونگ
فلنج تورک	فلنج چرخش: 0-3000Nm (دقیقیت: 0.2%FS)	HBM

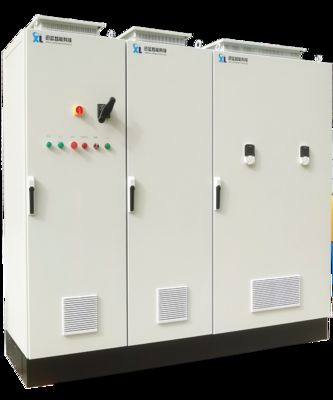

سیستم اینورتر فرکانس متغیر	ولتاژ ورودی: سه فاز AC 380V ± 10%؛ فرکانس: 50-60Hz ؛ ارزش حفاظت از جریان بیش از حد: 1.5 برابر جریان نامی ؛ حفاظت های متعدد در برابر بیش از حد بار، ولتاژ بیش از حد و گرم شدن بیش از حد.	ABB

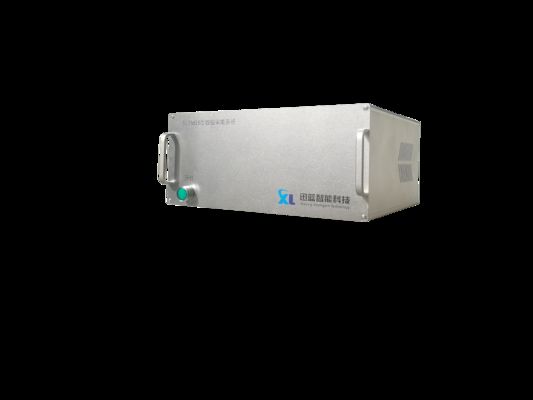

سیستم اندازه گیری و کنترل XLP-1000	کامپیوتر صنعتی: IPC710، پردازنده: i7، حافظه: 32GB، هارد دیسک: 1TB ، نرم افزار سیستم اندازه گیری و کنترل XLP-1000	سیلونگ
سیستم جمع آوری اطلاعات	شامل یک واحد جذب ارتعاش، یک واحد جذب دمای، یک واحد جذب ورودی آنالوگ و یک واحد جذب ورودی دیجیتال است.	ادواتچ ADAM-4017+
تحلیلگر قدرت	مدل: WT5006 دقت پایه: 0.03٪ (0.01٪ از خواندن + 0.02٪ از محدوده) پهنای باند: DC، 0.1Hz - 1MHz صفحه لمسی LCD 6 کانال + MTR	سیلونگ
ترانسفورماتور جریان	1000A، 0.05%FS
شبیه ساز باتری	ولتاژ خروجی: 24-1200V قدرت نامی: 300 کیلو وات حداکثر قدرت: 375kW جریان نامی: 800A جریان اوج: 1000A ولتاژ بازخورد: 323-427V شبیه سازی باتری: می تواند هفت نوع باتری را شبیه سازی کند: باتری های لیتیوم سه گانه، باتری های لیتیوم آکسید منگنز، باتری های لیتیوم تیتانات، باتری های لیتیوم کوبالت آکسید،باتری های لیتیوم فوسفات آهن، باتری های اسید سرب و باتری های هیدرید نیکل فلزی.	سیلونگ
اختیاری
اتصال	سرعت مجاز: 5000 دور در دقیقه، ناقل مجاز: 3000Nm	سیلونگ

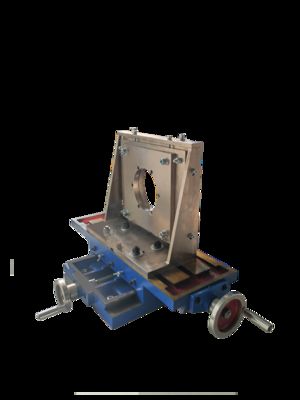

براکت موتور	محدوده تنظیم براکت (ارتفاع مرکز موتور): 200mm-500mm	سیلونگ
صفحه آهن ریخته	ماده: HT300 (قوه کششی ≥300MPa) ؛ شتاب دهنده ها و صفحات آهن ریخته ای ثبات را در طول آزمایش با سرعت بالا تضمین می کنند.	سیلونگ
آمپولیسرها	آمپولیسر های بهار ؛ آمپولیسرها و صفحات آهن ریخته ثبات را در طول آزمایش با سرعت بالا تضمین می کنند.	سیلونگ



2SSCD350-1250/4500 پارامترهای فنی دینامومتر الکتریکی 350kW



دسته بندی پارامتر	شاخص های فنی
تولید کننده دینامومتر	سیلونگ
قدرت نامی	۳۵۰ کیلووات
چرخش نامی	2674Nm
سرعت نامی	1250 دور در دقیقه
حداکثر سرعت	4500 دور در دقیقه
محدوده سرعت گشتاور ثابت	0 تا 1250 دور در دقیقه
محدوده سرعت قدرت ثابت	1250-3750 دور در دقیقه
مدل سنسور چرخش	T40B
تولید کننده سنسور چرخش	HBM
محدوده سنسور چرخش (Nm)	0-3000Nm
سطح دقت	0.2٪ FS



3. SSCD350-1250/4500 عملکرد موتور 350kW سیستم بنچ دینامومتر الکتریکی مزایای اصلی



1) پوشش کامل عملکرد: دینامومتر هسته ای دارای قدرت 350kW، محدوده گشتاور 0-3000Nm و حداکثر سرعت 4500rpm است که می تواند نیازهای آزمایش در شرایط کامل موتورهای متوسط و قدرت بالا را برآورده کند.محدوده قدرت ثابت 1250-3750rpm برای ویژگی های مختلف کار موتور مناسب است.



2) دقت اندازه گیری عالی: فلنج چرخش HBM دارای دقت 0.2٪ FS است و تحلیلگر قدرت Seelong دارای دقت 0.03٪ است.این تضمین می کند که به طور دقیق از داده های کلیدی مانند گشتاور بدست می آید.، قدرت و دما.



3) سازگاری سیستم قوی: شبیه ساز باتری 7 مدل باتری اصلی را پشتیبانی می کند، با ولتاژ خروجی 24-1200V و جریان اوج 1000A، سازگار با نیازهای تغذیه انواع مختلف موتورها؛سیستم کنورتر فرکانس ABB با ولتاژ ورودی گسترده 380V±10٪ سازگار است و ثبات فوق العاده ای دارد.



4) پیکربندی کامل و انعطاف پذیر: شامل ماژول های اصلی مانند اندازه گیری و کنترل، جمع آوری داده ها و تجزیه و تحلیل قدرت است.براکت دارای محدوده تنظیم 200mm-500mm برای انطباق با نیازهای مختلف نصبترکیبی از صفحه آهن ریخته شده و آمپولیسر بهار ثبات آزمایش را تضمین می کند.



4. SSCD350-1250/4500 عملکرد موتور 350kW حوزه های کاربرد سیستم بنچ دینامومتر الکتریکی



1) بخش وسایل نقلیه انرژی جدید: مناسب برای آزمایش عملکرد موتورهای محرک (از جمله اتومبیل های شخصی و وسایل نقلیه تجاری) برای وسایل نقلیه انرژی جدید، از جمله قدرت، گشتاور، بهره وری و دوام،برای پاسخگویی به نیازهای تطبیق باتری های اصلی مانند لیتیوم سه گانه و لیتیوم فوسفات آهن.



2) میدان موتور صنعتی: ما می توانیم آزمایش کارخانه و آزمایش نوع را بر روی موتورهای آسنکرون صنعتی و موتورهای همگام با قدرت ۳۵۰ کیلو وات و کمتر انجام دهیم.پوشش بررسي عملکرد موتورهای حمایتی مانند پمپ های آب، فن ها و کمپرسورها



3) میدان موتور خاص: برای آزمایشات تخصصی موتورهای ویژه متوسط و قدرتمند مورد استفاده در ماشین آلات مهندسی، کشتی ها، حمل و نقل راه آهن و سایر سناریوها مناسب استبا توجه به الزامات آزمایش در چرخش بزرگ و طیف گسترده ای از سرعت.



4) موسسات تحقیق و توسعه و آزمایش: ارائه R & D عملکرد موتور و سیستم عامل های تست انطباق استاندارد برای دانشگاه ها، موسسات تحقیقاتی و موسسات آزمایش شخص ثالث،و پشتیبانی از اجرای راه حل های تست سفارشی.



5. SSCD350-1250 /4500 عملکرد موتور 350kW استاندارد های مرجع سیستم بنچ دینامومتر الکتریکی



1) استانداردهای ملی:



GB/T 18488.1-20 24 "سیستم های محرک موتور برای وسایل نقلیه الکتریکی - بخش 1: شرایط فنی"

GB/T 18488.2-20 24 "سیستم های محرک موتور برای وسایل نقلیه الکتریکی - بخش 2: روش های آزمایش"

GB 755-2019 "درجات و عملکرد ماشین های الکتریکی چرخان"

JB/T 10634-20 23 "دينامومتر الکتريکي".



2) استانداردهای بین المللی:



✅ISO 15084-1:2017 وسایل نقلیه جاده ای - سیستم های محرک الکتریکی - بخش 1: رابط های برق؛

IEC 60034-1:2017 ماشین آلات الکتریکی چرخان - بخش 1: امتیازات و عملکرد.



3) مرتبط با صنعت: اجزای مانند شبیه سازهای باتری و تحلیلگرهای قدرت مطابق با استانداردهای دقیق و ایمنی صنعت خود هستند (به عنوان مثال، حسگر گشتاور HBM T40B با ISO 16613 مطابقت دارد:استاندارد کالیبراسیون 2013، و سیستم تبدیل فرکانس ABB با استاندارد ایمنی IEC 61800-5-1 مطابقت دارد).



6لیست مدل سیستم بنچ تست دینامومتر عملکرد موتور



مدل	قدرت (کیلو وات)	چرخش (Nm)	سرعت نامی (rpm)	حداکثر سرعت (rpm)	دقت اندازه گیری تورک
SSCD15-1000/4500	15	143	1000	4000	0.2٪ FS
SSCD30-1000/4500	30	286	1000	4000	0.2٪ FS
SSCD45-1000/4000	45	430	1000	4000	0.2٪ FS
SSCD60-1000/4000	60	573	1000	4000	0.2٪ FS
SSCD75-1000/4000	75	716	1000	4000	0.2٪ FS
SSCD90-1000/3500	90	859	1000	3500	0.2٪ FS
SSCD110-1000/3500	110	1050	1000	3500	0.2٪ FS
SSCD160-1000/3500	160	1528	1000	3500	0.2٪ FS
SSCD200-1000/3300	200	1910	1000	3300	0.2٪ FS
SSCD250-1000/3300	250	2387	1000	3300	0.2٪ FS
SSCD300-1000/3300	300	2865	1000	3300	0.2٪ FS
SSCD30-1500/5000	30	191	1500	5000	0.2٪ FS
SSCD45-1500/5000	45	286	1500	5000	0.2٪ FS
SSCD60-1500/5000	60	382	1500	5000	0.2٪ FS
SSCD90-1500/5000	90	573	1500	5000	0.2٪ FS
SSCD132-1500/4500	132	840	1500	4500	0.2٪ FS
SSCD160-1500/4500	160	1019	1500	4500	0.2٪ FS
SSCD200-1500/4000	200	1273	1500	4000	0.2٪ FS
SSCD250-1500/4000	250	1592	1500	4000	0.2٪ FS
SSCD300-1500/3800	300	1910	1500	3800	0.2٪ FS
SSCD350-1250/4500	350	2674	1250	4500	0.2٪ FS
SSCD400-1500/3800	400	2546	1500	3800	0.2٪ FS
SSCD500-1500/3800	500	3183	1500	3800	0.2٪ FS
قدرت، محدوده سرعتaو تعداد ماژول های کسب می تواند سفارشی شودas لازم است.



7خدمات تحویل و پس از فروش



تحویل:مدل های استاندارد در ۹۰ روز ارسال می شوند؛ مدل های سفارشی در ۹۰ تا ۱۸۰ روز ارسال می شوند (از جمله کمک لجستیک بین المللی و گمرکی).



خدمات پس از فروش:تضمین یک ساله بر اجزای اصلی (دینامومتر، فلنج چرخش) ، پشتیبانی فنی دو زبانه (چینی و انگلیسی) در طول عمر (زمان پاسخ ≤ 4 ساعت)قطعات یدکی در عرض 24 ساعت در داخل کشور ارسال می شوند و در عرض 7 روز در سطح بین المللی تحویل داده می شوند.■ 1.5 روز آموزش عملیاتی رایگان ارائه شده است ؛ اشکال زدایی از راه دور پشتیبانی می شود (بر اساس کامپیوتر، از جمله راهنمای پیکربندی راه حل ماژولار).

8سوالات عمومی

سوال: حداقل مقدار سفارش برای همکاری ما چیست؟

A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.

سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟

ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.

سوال: زمان پرداخت شما چقدر است؟

ج: معمولا 40٪ T / T سپرده، پرداخت کامل قبل از حمل.

سوال: زمان تحویل سفارشات من چقدر است؟

A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.

سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟

ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.

س: می تونم بیام و از کارخانه شما دیدن کنم؟

ج: مطمئناً، شما همیشه خوش آمدید.
