SSCD200-1000/3300 200کیلوواتعملکرد موتوردینامومتر برقیسیستم میز تست
1. SSCD200-1000/3300 200کیلوواتموتور انرژی نودینامومتر برقیسیستم میز توضیحات اجزا

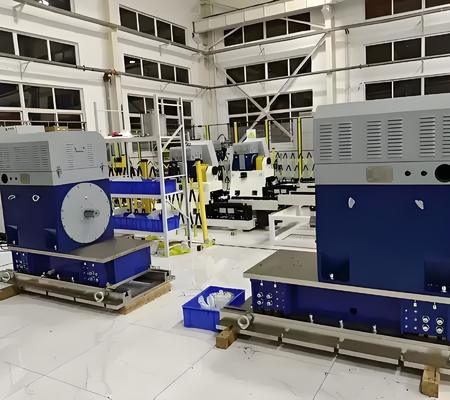

سیستم میز تست دینامومتر عملکرد موتور SSCD200-1000/3300 200kW یک پلتفرم تست جامع با عملکرد بالا است که به طور خاص برای آزمایش موتورهای با توان متوسط و بزرگ طراحی شده است. این سیستم ماژولهای اصلی مانند دینامومتر، سنسور گشتاور با دقت بالا، سیستم اندازهگیری و کنترل هوشمند و شبیهساز باتری با محدوده وسیع را ادغام میکند و به طور جامع نیازهای تأیید عملکرد موتورهای محرک وسایل نقلیه تجاری، موتورهای صنعتی متوسط و بزرگ و موتورهای خاص را پوشش میدهد.
| نام جزء |
مشخصات اصلی |
نام تجاری |

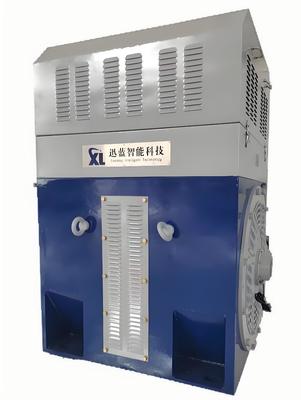

| دینامومتر برقی SSCD200-1000/3300 |
توان: 200 کیلووات؛ سرعت نامی: 1000 دور در دقیقه؛ گشتاور نامی: 1910 نیوتن متر (فرمول محاسبه: 9550×200/1000); حداکثر سرعت: 3300 دور در دقیقه؛ سرعت توان ثابت: 1000-3000 دور در دقیقه؛ خنک کننده آبی. |
Seelong |
| فلنج گشتاور |
محدوده اندازهگیری: 0-2000 نیوتن متر؛ دقت اندازهگیری: 0.2% FS (مطابق با استاندارد کالیبراسیون ISO 16613:2013). |
HBM |
| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V±10%؛ فرکانس عملیاتی: 50-60 هرتز؛ مقدار حفاظت از جریان بیش از حد: 1.5 برابر جریان نامی؛ مجهز به محافظتهای متعدد در برابر اضافه بار، اضافه ولتاژ و گرمای بیش از حد. |
ABB |

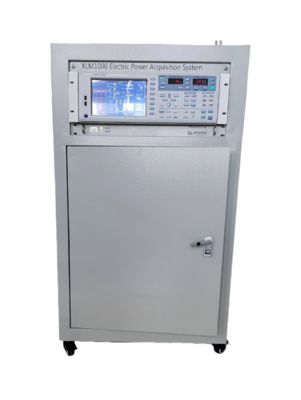

| سیستم اندازهگیری و کنترل XLP-1000 |
رایانه صنعتی: IPC710؛ CPU: Intel Core I7؛ حافظه: 32 گیگابایت DDR4؛ هارد دیسک: 1 ترابایت SSD؛ نرمافزار سیستم اندازهگیری و کنترل XLP-1000 از پیش نصب شده (پشتیبانی از جمعآوری دادهها در زمان واقعی، تجزیه و تحلیل منحنی و تولید گزارش). |
Seelong |
| ماژول جمعآوری داده |
برای آزمایش موتورهای با توان متوسط و بالا مناسب است و از جمعآوری همزمان چندین پارامتر مانند گشتاور، سرعت، ولتاژ، جریان، دما و لرزش پشتیبانی میکند. |
Seelong |
| سیستم جمعآوری داده |
شامل یک واحد جمعآوری لرزش (نرخ نمونهبرداری ≤ 1 کیلوهرتز)، یک واحد جمعآوری دما (محدوده اندازهگیری -40~150℃)، یک واحد جمعآوری ورودی آنالوگ (رزولوشن 16 بیتی) و یک واحد جمعآوری دیجیتال (8 ورودی/خروجی) است. |
Advantech ADAM-4017+ |
| آنالایزر توان |
مدل: WT5006؛ دقت پایه: 0.03% (0.01% از مقدار خوانده شده + 0.02% از محدوده)؛ پهنای باند: DC، 0.1Hz-1MHz؛ صفحه نمایش: صفحه نمایش لمسی LCD 7 اینچی؛ کانالها: 6 کانال + MTR (کانال مخصوص موتور) |
Seelong |
| ترانسفورماتور جریان |
محدوده اندازهگیری: 0-500A؛ دقت اندازهگیری: 0.05% FS؛ خطی بودن: ≤0.02% FS |
- |

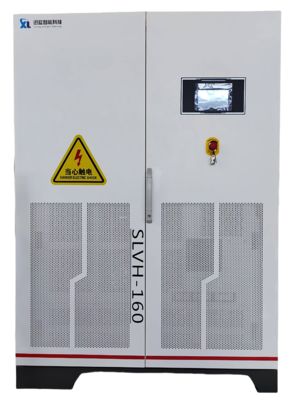

| شبیهساز باتری |
ولتاژ خروجی: 24-1200 ولت؛ توان نامی: 220 کیلووات؛ توان پیک: 275 کیلووات؛ جریان نامی: 550 آمپر؛ جریان پیک: 687.5 آمپر؛ مدلهای باتری پشتیبانی شده: باتری لیتیوم سهتایی، اکسید منگنز لیتیوم، تیتانات لیتیوم، اکسید کبالت لیتیوم، فسفات آهن لیتیوم، باتری سرب اسید و باتری نیکل-فلز هیدرید (7 نوع). |
Seelong |
| اختیاری - کوپلینگ |
سرعت مجاز: 5000 دور در دقیقه؛ گشتاور مجاز: 2000 نیوتن متر؛ جنس: فولاد 45# (سطح سخت شده). |
Seelong |
| اختیاری - براکت موتور |
محدوده تنظیم (ارتفاع مرکز موتور): 200 میلیمتر-500 میلیمتر؛ ظرفیت بار: ≤500 کیلوگرم؛ روش تنظیم: تنظیم پیچ دستی |
Seelong |
| اختیاری - صفحه چدنی |
جنس: HT300 (مقاومت کششی ≥300MPa); صافی: ≤0.05mm/m; زبری سطح: Ra≤1.6μm ; ضربهگیرها و صفحات چدنی پایداری را در طول آزمایش با سرعت بالا تضمین میکنند. |
Seelong |
| اختیاری - ضربهگیرها |
نوع: ضربهگیر فنری؛ بار نامی: 100-300 کیلوگرم/واحد؛ ضریب میرایی: 0.2-0.3؛ فرکانس لرزش قابل اجرا: 5-10 هرتز ; ضربهگیر و صفحه چدنی پایداری را در طول آزمایش با سرعت بالا تضمین میکنند. |
Seelong |
2. SSCD200-1000/3300 200کیلووات دینامومتر برقیپارامترهای فنی
| دستهبندی پارامترها |
شاخصهای فنی |
| سازنده دینامومتر |
Seelong |
| توان نامی |
200 کیلووات |
| گشتاور نامی |
1910 نیوتن متر |
| سرعت نامی |
1000 دور در دقیقه |
| حداکثر سرعت |
3300 دور در دقیقه |
| محدوده سرعت گشتاور ثابت |
0-1000 دور در دقیقه |
| محدوده سرعت توان ثابت |
1000-3000 دور در دقیقه |
| مدل سنسور گشتاور |
T40B |
| سازنده سنسور گشتاور |
HBM |
| محدوده سنسور گشتاور |
0-2000 نیوتن متر |
| کلاس دقت (اندازهگیری گشتاور) |
0.2%FS |
| دقت اندازهگیری توان |
0.03% (0.01% از مقدار خوانده شده + 0.02% از محدوده) |
| فرکانس جمعآوری داده |
≤1 کیلوهرتز |
| روش خنککننده (دینامومتر) |
خنک کننده آبی (دمای آب ورودی ≤35℃، فشار آب 0.2-0.4 مگاپاسکال) |
3. SSCD200-1000/3300 200کیلوواتعملکرد موتوردینامومتر برقیسیستم میز مزایای اصلی
- انطباق دقیق برای توان متوسط و بالا
با توان نامی 200 کیلووات و محدوده گشتاور 0-1910 نیوتن متر و حداکثر سرعت 3300 دور در دقیقه، نیازهای تست کامل موتورهای با توان متوسط و بزرگ را پوشش میدهد. محدوده توان ثابت 1000-3000 دور در دقیقه دقیقاً با ویژگیهای عملکرد موتورهای محرک وسایل نقلیه تجاری و موتورهای صنعتی متوسط و بزرگ مطابقت دارد و از نقاط کور تست جلوگیری میکند.
- تضمین دقت اندازهگیری چند بعدی
مجهز به فلنج گشتاور با دقت بالای HBM 0.2% FS، همراه با آنالایزر توان Seelong WT5006 (دقت پایه 0.03%) و سیستم جمعآوری دادههای چند کاناله Advantech، جمعآوری همزمان و دقیقی از پارامترهای کلیدی مانند گشتاور، توان، دما و لرزش را به دست میآورد، با خطای داده ≤0.5%، که الزامات سختگیرانه برای دقت آزمایش در استاندارد ملی GB/T 18488-2024 را برآورده میکند.
- سازگاری با صحنههای گسترده
شبیهساز باتری از خروجی ولتاژ گسترده 24-1200 ولت پشتیبانی میکند و با الزامات منبع تغذیه موتورهای با توان متوسط و بالا از ولتاژ پایین 48 ولت تا ولتاژ بالای 800 ولت سازگار است. سیستم اینورتر ABB با ورودی ولتاژ گسترده 380V±10% سازگار است و حتی در سناریوهای نوسان ولتاژ عملکرد پایداری را حفظ میکند و میتواند با محیطهای شبکه برق منطقهای مختلف سازگار شود.
- پیکربندی انعطافپذیر و عملکرد پایدار
این سیستم شامل ماژولهای اصلی مانند اندازهگیری و کنترل، جمعآوری دادهها و تجزیه و تحلیل توان است. اجزای اختیاری مانند کوپلینگها و براکتهای موتور را میتوان در صورت نیاز ترکیب کرد. براکت موتور دارای محدوده تنظیم 200-500 میلیمتر است تا موتورهای با مشخصات مختلف را در خود جای دهد. ترکیب صفحه چدنی HT300 و ضربهگیر فنری به طور موثر تداخل لرزش را در طول آزمایش کاهش میدهد و عملکرد پایدار طولانی مدت تجهیزات را تضمین میکند.
4. SSCD200-1000/3300 200کیلووات MotorPerformanceدینامومتر برقی TestBenchSystem کاربردAreas
1) بخش خودروهای انرژی نو
برای آزمایش توان، گشتاور، راندمان و دوام موتورهای محرک برای وسایل نقلیه تجاری انرژی نو (کامیونهای سبک، کامیونهای متوسط) و وسایل نقلیه مسافربری هیبریدی مناسب است. میتوان آن را با موتورهای پلتفرم ولتاژ بالا 800 ولت مطابقت داد و الزامات تست برای سرعت بیش از حد، اضافه بار و سازگاری با محیطهای دمایی بالا و پایین در GB/T 18488-2024 را برآورده میکند.
2) زمینه موتورهای صنعتی
آزمایش کارخانهای و آزمایش نوع بر روی موتورهای صنعتی متوسط و بزرگ 200 کیلووات و کمتر (مانند موتورهای پمپهای آب متوسط و بزرگ، فنها و کمپرسورها) انجام میشود. این میتواند شاخصهای عملکرد کلیدی مانند رتبه راندمان انرژی موتور (مطابق با GB 18489-2023)، ویژگیهای افزایش دما و ویژگیهای بار را تأیید کند.
3) زمینه موتورهای خاص
برای آزمایش تخصصی موتورهای خاص مانند ماشینآلات ساختمانی کوچک و متوسط (لودر، بیل مکانیکی)، ماشینآلات کمکی دریایی و موتورهای کمکی حمل و نقل ریلی مناسب است و الزامات تأیید عملکرد را در سناریوهای گشتاور بالا (≤1910 نیوتن متر) و سرعت متوسط تا بالا (≤3300 دور در دقیقه) برآورده میکند.
4) موسسات تحقیقاتی و آزمایشی
ما یک پلتفرم تست برای موتورهای با توان متوسط و بالا برای دانشگاهها، موسسات تحقیقاتی و سازمانهای تست شخص ثالث ارائه میدهیم که از راهحلهای تست سفارشی (مانند تستهای پیری موتور و تستهای شبیهسازی خطا) پشتیبانی میکند تا به بهینهسازی عملکرد موتور و تأیید انطباق با استاندارد کمک کند.
5. SSCD200-1000/3300 200کیلوواتعملکرد موتوردینامومتر برقیسیستم میز مرجع استانداردs
استانداردهای ملی
- GB/T 18488-2024 سیستمهای موتور محرک برای وسایل نقلیه الکتریکی
- GB 755-2019 رتبهبندی و عملکرد ماشینهای الکتریکی دوار
- GB 18489-2023 محدودیتهای راندمان انرژی و درجههای راندمان انرژی برای موتورهای آسنکرون سه فاز کوچک و متوسط
- JB/T 10634-2023 دینامومتر برقی
استانداردهای بینالمللی
- ISO 15084-1:2017 وسایل نقلیه جادهای - سیستمهای محرک الکتریکی - قسمت 1: رابطهای قدرت
- IEC 60034-1:2017 ماشینهای الکتریکی دوار – قسمت 1: رتبهبندی و عملکرد
استانداردهای مرتبط با صنعت
- سنسور گشتاور HBM T40B: مطابق با ISO 16613:2013 "اندازهگیری نیروی دینامیکی - روش کالیبراسیون برای سنسورهای گشتاور".
- سیستمهای تبدیل فرکانس ABB: مطابق با IEC 61800-5-1:2017 "سیستمهای درایو الکتریکی با سرعت متغیر – قسمت 5-1: الزامات ایمنی – الکتریکی، حرارتی و انرژی"
- آنالایزر توان: مطابق با IEC 62386-101:2017 "منابع تغذیه برای تجهیزات الکترونیکی - قسمت 101: الزامات عملکرد"
6. عملکرد موتوردینامومتر برقیسیستم میز مدل فهرست
| مدل |
توان (کیلووات) |
گشتاور (نیوتن متر) |
سرعت نامی (دور در دقیقه) |
حداکثر سرعت (دور در دقیقه) |
دقت اندازهگیری گشتاور |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.2%FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0.2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.2%FS |
| SSCD350-1250/4500 |
350 |
2674 |
1250 |
4500 |
0.2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.2%FS |
| محدوده توان، سرعتand the Number of Acquisition Modules Can be Customizedas Required. |
7. تحویل و خدمات پس از فروش
1) تحویل
- 90 روز پس از ثبت سفارش (شامل تست کارخانه)؛
- مدلهای سفارشی: زمان تحویل 90-180 روز است (شامل تأیید راهحل، تولید، اشکالزدایی و کمک به تدارکات بینالمللی و ترخیص کالا از گمرک) بسته به الزامات سفارشی.
2) خدمات پس از فروش
- دوره گارانتی: اجزای اصلی (دینامومتر، فلنج گشتاور) به مدت 1 سال گارانتی میشوند؛
- پشتیبانی فنی: پشتیبانی فنی مادامالعمر دو زبانه (انگلیسی و چینی) ارائه میشود، با زمان پاسخگویی ≤4 ساعت (در ساعات کاری).
- تامین قطعات یدکی: قطعات یدکی داخلی ظرف 24 ساعت و قطعات یدکی بینالمللی ظرف 7 روز (به استثنای زمان ترخیص کالا از گمرک) ارسال میشوند.
- خدمات آموزشی: 1.5 روز آموزش عملیاتی رایگان در محل (شامل عملکرد تجهیزات، استفاده از نرمافزار و نگهداری روزانه)؛
- اشکالزدایی از راه دور: از اشکالزدایی از راه دور از طریق رایانه پشتیبانی میکند و راهنمایی پیکربندی راهحل ماژولار و عیبیابی را ارائه میدهد.
8. سوالات متداول
س: حداقل مقدار سفارش برای همکاری ما چقدر است؟
پاسخ: ما از سفارش آزمایشی کوچک 1 عدد برای محصولات موجود در انبار پشتیبانی میکنیم.
س: چگونه میتوانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
پاسخ: لطفاً ایمیل خود را بگذارید و ما نمونه کتاب الکترونیکی شما را برای شما ارسال خواهیم کرد.
س: مدت پرداخت شما چقدر است؟
پاسخ: معمولاً 40% سپرده T/T، قبل از حمل و نقل به طور کامل پرداخت میشود.
س: زمان تحویل سفارشات من چقدر است؟
پاسخ: چرخه تولید دینامومترها 6-8 هفته است، چرخه تولید سنسورها 2-3 هفته است، لطفاً برای سایر محصولات با ما تماس بگیرید.
س: چگونه راهحل کلی میز تست را دریافت کنیم؟
پاسخ: ایمیل خود را بگذارید، کارکنان فنی ما در مورد برنامه دقیق با شما ارتباط برقرار خواهند کرد.
س: آیا میتوانم برای بازدید از کارخانه شما بیایم؟
پاسخ: مطمئناً، شما همیشه برای بازدید از ما استقبال میکنید.
