SSCH75-4000/15000 75kW بنک تست عملکرد سیستم نیروی محرک خودروهای انرژی جدید
1.SSCH75-4000/15000 75kWوسایل نقلیه انرژی جدیدموتور سیستمبنک آزمون عملکردتوضیحات قطعات

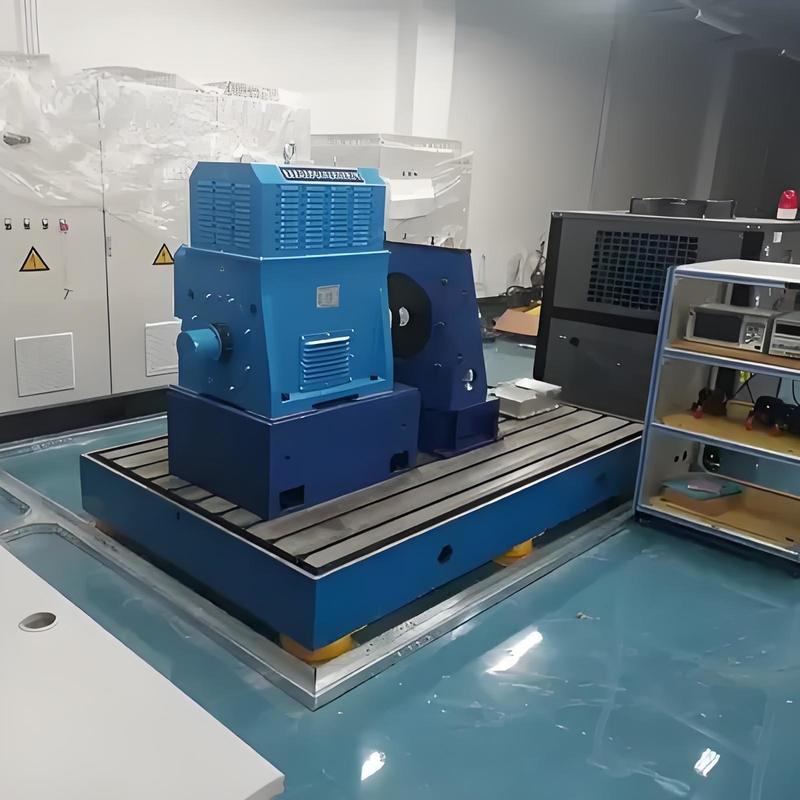

The SSCH75-4000/15000 75kW New Energy Vehicle Powertrain System Performance Test Bench is a high-performance testing device specifically designed for testing drive motors and powertrain systems in commercial vehiclesاین بنچ دارای یک طراحی ماژولار است که یک دینامومتر الکتریکی، فلنج تورک، سیستم تبدیل فرکانس و یک ماژول اندازه گیری و کنترل هوشمند را در خود جای داده است.امکان ارزیابی جامع عملکرد، کارایی و قابلیت اطمینان موتورهای محرک، سیستم های محرک و سیستم های باتری.
| نام قطعات |
مشخصات اصلی |
برند |

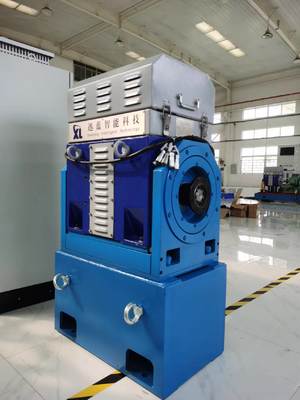

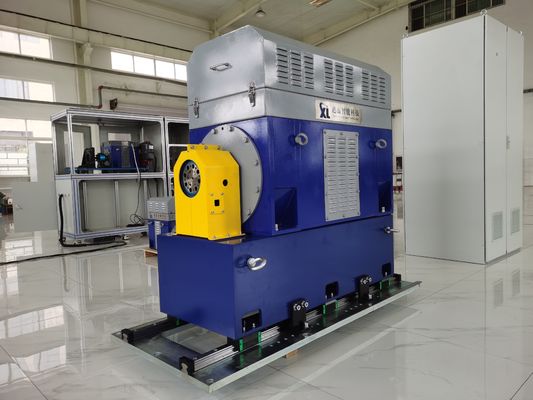

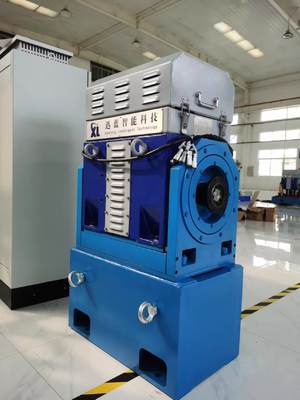

| SSCH75-4000/15000 دینامومتر الکتریکی |
قدرت نامی: 75kW، سرعت نامی: 4000rpm، گشتاور نامی: 179Nm، حداکثر سرعت: 15000rpm، خنک کننده آب |
سیلونگ |
| فلنج تورک |
مارک HBM، محدوده اندازه گیری 0-500Nm، دقت ±0.05٪FS، سرعت مجاز 20000r/min |
HBM |
| سیستم اینورتر فرکانس متغیر |
برند ABB، ولتاژ ورودی سه فاز AC 380V ± 10٪، با حفاظت های متعدد در برابر اضافه بار، ولتاژ و گرم شدن بیش از حد. |
ABB |
| سیستم اندازه گیری و کنترل XLM-1000 |
کامپیوتر صنعتی: IPC710؛ پردازنده: Intel Core I7؛ حافظه: 32GB DDR4؛ هارد دیسک: 1TB SSD؛ نرم افزار سیستم اندازه گیری و کنترل XL M-1000 از قبل نصب شده (حمایت از جمع آوری داده در زمان واقعی، تجزیه و تحلیل منحنی),و تولید گزارش). |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل یک سنسور دما (PT100) ، یک سنسور ارتعاش ، یک ماژول جذب دما ، یک ماژول ورودی آنالوگ و یک ماژول خروجی دیجیتال است. |
ادواتچ ADAM-4017+ |
| تحلیلگر قدرت |
مدل: PW4001-05؛ دقت اندازه گیری: 0.03٪؛ صفحه نمایش: صفحه لمسی LCD 7 اینچی؛ کانال ها: 4 کانال ؛ ترانسفورماتور جریان: CTD500A، دقت 0.03٪ |
سیلونگ |
| شبیه ساز باتری |
قدرت نامی 150kW، محدوده ولتاژ 12-1200V، جریان 500A |
سیلونگ |
| سیستم کنترل دمای |
محدوده کنترل دمای: دمای محیط - 110°C، سرعت جریان: 50L/min |
سیلونگ |
| فنر جریان محوری |
2.2kW، حجم هوا 4000m3/h |
سیلونگ |
| اختیاری - اتصال |
چرخش مجاز: 575Nm؛ سرعت مجاز: 18000 r/min |
سیلونگ |
| اختیاری - براکت موتور |
دستگیره موتور غیر استاندارد به شکل L، ضخامت دیواره > 50 میلی متر |
سیلونگ |
| اختیاری - صفحه آهن ریخته |
مواد: HT300 (قوه کششی ≥300MPa) ؛ مسطحیت: ≤0.05mm/m؛ خشکی سطح: Ra≤1.6μm ؛ شتاب دهنده ها و صفحات آهن ریخته ای ثبات را در طول آزمایش با سرعت بالا تضمین می کنند. |
سیلونگ |
| اختیاری - سامانه های شاک |
نوع: سامانه ی پرتو، بار نامی: 100 تا 300 کیلوگرم در واحد، ضریب خنک کننده: 0.2-0.3· فرکانس لرزش قابل استفاده: 5-10 هرتز ؛ خفیف کننده شوک و صفحه آهن ریخته ای ثبات را در طول آزمایش با سرعت بالا تضمین می کنند. |
سیلونگ |
2.SSCH75-4000/15000 EبرقDاندازه گیری سرعت فنیPآرامترها
| پارامترها |
مشخصات |
| مدل |
SSCH75-4000/15000 |
| قدرت نامی |
75 کیلووات |
| سرعت نامی |
۴۰۰۰ چرخش در دقیقه |
| چرخش نامی |
179Nm |
| حداکثر سرعت |
15000 دور در دقیقه |
| روش خنک کننده |
خنک کننده آب |
| لحظه ی بی وقفه |
0.45 kg·m2 |
| سطح حفاظت |
IP54 |
| ظرفیت بیش از حد |
150 درصد از قدرت نامی |
| دقت اندازه گیری گشتاور |
±0.2%FS |
| دقت اندازه گیری سرعت |
±1دوره در دقیقه |
3.SSCH75-4000/15000 75kWمحرک خودروهای انرژی جدیدسیستمبنک آزمون عملکرد مزیت های اصلی
1)اندازه گیری دقیق: دقت فلنج چرخش HBM به ± 0.05٪ FS می رسد و دقت اندازه گیری تحلیلگر قدرت Seelong 0.03٪ است که نیازهای آزمایش سطح تحقیق و توسعه را برآورده می کند.
2)انطباق تمام سناریوها: شبیه ساز باتری از محدوده ولتاژ 12 تا 1200 ولت پشتیبانی می کند، که آن را با سیستم های Powertrain با قدرت بالا در وسایل نقلیه تجاری و سایر کاربردهای دیگر سازگار می کند.
3)اندازه گیری و کنترل هوشمند: سیستم اندازه گیری و کنترل XLM-1000 از جمع آوری داده ها و تجزیه و تحلیل منحنی در زمان واقعی پشتیبانی می کند و عملکرد کارآمد و راحت را ارائه می دهد.
4)امن و قابل اعتماد: سیستم های اینورتر ABB دارای حفاظت های متعدد هستند و سیستم خنک کننده آب عملکرد پایدار طولانی مدت تجهیزات را تضمین می کند.
5)پیکربندی ماژولار: اجزای اصلی و اجزای اختیاری برای تطابق با مشخصات مختلف آزمایش سیستم محرک جدا می شوند.
4.SSCH75-4000/15000 75kW NاِوEعصبانیVکلاهکقدرت PعملکردTاستبانچ درخواستAدلیل
1) آزمایش عملکرد موتورهای محرک و سیستم های محرک خودروهای تجاری
2) تحقیق و تأیید سیستم های محرک خودروهای انرژی جدید با قدرت بالا
3) آزمایش صدور گواهینامه توسط شخص ثالث و بازرسی کیفیت تولید
4) پروژه های تحقیقاتی مربوط به دانشگاه ها و موسسات تحقیقاتی
5.SSCH75-4000/15000 75kWمحرک خودروهای انرژی جدیدسیستمبنک آزمون عملکرداستاندارد مرجعs
1) GB/T 18488.1-2024 "سیستم های موتور محرک برای وسایل نقلیه الکتریکی - بخش 1: الزامات فنی"
2) GB/T 18488.2-2024 "سیستم های موتور محرک برای وسایل نقلیه الکتریکی - بخش 2: روش های آزمایش"
3) GB/T 29307-2012 "کنترلر موتور درایو برای وسایل نقلیه الکتریکی"
4) QC/T 1088-2017 "روش آزمایش قابلیت اطمینان برای سیستم های موتور محرک برای وسایل نقلیه الکتریکی"
6.NاِوEعصبانیVکلاهکPقطار فوقانی سیستم PعملکردTاستبانچ ماُدل لیست
| مدل |
قدرت (KW) |
چرخش (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
دقت اندازه گیری تورک |
| SSCH22-4500/18000 |
22 |
47 |
4500 |
18000 |
0.2٪ FS |
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
0.2٪ FS |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
0.2٪ FS |
| SSCH48-4500/18000 |
48 |
102 |
4500 |
18000 |
0.2٪ FS |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
0.2٪ FS |
| SSCH75-4000/15000 |
75 |
179 |
4000 |
15000 |
0.2٪ FS |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
0.2٪ FS |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
0.2٪ FS |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
0.2٪ FS |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
0.2٪ FS |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
0.2٪ FS |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
0.2٪ FS |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
0.2٪ FS |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
0.2٪ FS |
| می تواند سفارشی شود |
7خدمات تحویل و پس از فروش
- تحویل: مدل های استاندارد در 90 روز ارسال می شوند، مدل های سفارشی در 90-180 روز (از جمله کمک لجستیک بین المللی و گمرکی)
- خدمات پس از فروش: گارانتی یک ساله بر اجزای اصلی (دینامومتر، فلنج چرخش) ، پشتیبانی فنی دو زبانه (چینی و انگلیسی) در طول عمر (زمان پاسخ ≤ 4 ساعت)قطعات یدکی در عرض 24 ساعت در داخل کشور ارسال می شوند و در عرض 7 روز در سطح بین المللی تحویل داده می شوند.؛ یک روز آموزش عملیاتی رایگان ارائه شده است و اشکال زدایی از راه دور پشتیبانی می شود (ترمینال کامپیوتر + راهنمای ویدیویی).
