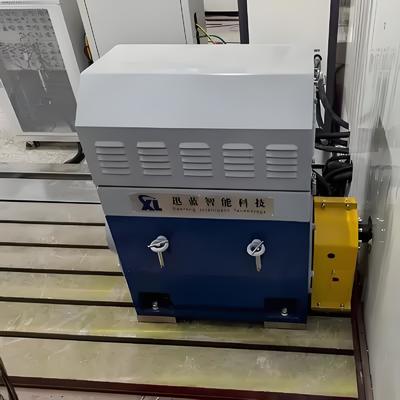

SSCH90-4000/15000 90kW سیستم تست عملکرد موتور خودروهای انرژی جدید
1. SSCH90-4000/15000 90kW New Energy Vehicle Powertrain System Performance Test Bench توصیف قطعات مورد آزمایش
The SSCH90-4000/15000 90kW New Energy Vehicle Powertrain System Performance Test Bench is a high-precision testing device specifically designed for the research and verification of new energy vehicle powertrain systemsاین بنک یک دینامومتر الکتریکی، فلنج تورک، سیستم تبدیل فرکانس و یک ماژول اندازه گیری و کنترل هوشمند را در خود جای داده است، که ارزیابی کاملی از عملکرد را امکان پذیر می کند.کارایی، و قابلیت اطمینان موتور محرک، سیستم محرک و سیستم باتری.
| نام قطعات |
مشخصات اصلی |
برند |
| SSCH90-4000/15000 دینامومتر الکتریکی |
SSCH90-4000/15000، قدرت نامی 90kW، سرعت نامی 4000rpm، ناقل نامی 215Nm، حداکثر سرعت 15000rpm، آب خنک. |
سیلونگ |
| فلنج تورک |
مارک HBM، محدوده اندازه گیری 0-600Nm، دقت ±0.05٪FS |
HBM |
| سیستم اینورتر فرکانس متغیر |
برند ABB، ولتاژ ورودی سه فاز AC 380V ± 10٪، با حفاظت های متعدد در برابر اضافه بار، ولتاژ و گرم شدن بیش از حد. |
ABB |
| سیستم اندازه گیری و کنترل XLM-1000 |
کامپیوتر صنعتی: IPC710؛ پردازنده: Intel Core i7؛ حافظه: 32GB DDR4؛ هارد دیسک: 1TB SSD؛ نرم افزار سیستم اندازه گیری و کنترل XL M-1000 از قبل نصب شده (حمایت از جمع آوری داده در زمان واقعی، تجزیه و تحلیل منحنی),و تولید گزارش). |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل یک سنسور دما (PT100) ، یک سنسور ارتعاش ، یک ماژول جذب دما ، یک ماژول ورودی آنالوگ و یک ماژول خروجی دیجیتال است. |
ادواتچ ADAM-4017+ |
| تحلیلگر قدرت |
مدل: PW4001-05؛ دقت اندازه گیری: 0.03٪؛ صفحه نمایش: صفحه لمسی LCD 7 اینچی؛ کانال ها: 4 کانال ؛ ترانسفورماتور جریان: CTD500A، دقت 0.03٪ |
سیلونگ |
| شبیه ساز باتری |
قدرت نامی 180kW، محدوده ولتاژ 12-1200V، جریان 600A |
سیلونگ |
| سیستم کنترل دمای |
محدوده کنترل دمای: دمای محیط - 110°C، جریان: 60L/min |
سیلونگ |
| فنر جریان محوری |
2.2kW، حجم هوا 4000m3/h |
سیلونگ |
| اختیاری - اتصال |
چرخش مجاز: 575Nm؛ سرعت مجاز: 18000 r/min |
سیلونگ |
| اختیاری - براکت موتور |
دستگیره موتور غیر استاندارد به شکل L، ضخامت دیواره > 50 میلی متر |
سیلونگ |
| اختیاری - صفحه آهن ریخته |
مواد: HT300 (قوه کششی ≥300MPa) ؛ مسطحیت: ≤0.05mm/m؛ خشکی سطح: Ra≤1.6μm ؛ شتاب دهنده ها و صفحات آهن ریخته ای ثبات را در طول آزمایش با سرعت بالا تضمین می کنند. |
سیلونگ |
| اختیاری - سامانه های شاک |
نوع: سامانه ی پرتو، بار نامی: 100 تا 300 کیلوگرم در واحد، ضریب خنک کننده: 0.2-0.3· فرکانس لرزش قابل استفاده: 5-10 هرتز ؛ خفیف کننده شوک و صفحه آهن ریخته ای ثبات را در طول آزمایش با سرعت بالا تضمین می کنند. |
سیلونگ |
2. SSCH90-4000/15000 90kW داینامومتر الکتریکی پارامترهای فنی
| پارامترها |
مشخصات |
| مدل |
SSCH90-4000/15000 |
| قدرت نامی |
۹۰ کیلووات |
| سرعت نامی |
۴۰۰۰ چرخش در دقیقه |
| چرخش نامی |
۲۱۵Nm |
| حداکثر سرعت |
15000 دور در دقیقه |
| روش خنک کننده |
خنک کننده آب |
| لحظه ی بی وقفه |
0.6 kg·m2 |
| سطح حفاظت |
IP54 |
| ظرفیت بیش از حد |
150 درصد از قدرت نامی |
| دقت اندازه گیری گشتاور |
±0.2%FS |
| دقت اندازه گیری سرعت |
±1دوره در دقیقه |
3. SSCH90-4000/15000 90kW خودروهای انرژی جدید سیستم محرک عملکرد بنک آزمون مزایای اصلی
1)اندازه گیری دقیق: استفاده از فلنج های چرخش دقیق HBM و تحلیلگر قدرت Seelong داده های دقیق و قابل اعتماد را تضمین می کند.
2)سازگاری طیف گسترده ای: شبیه ساز باتری از محدوده ولتاژ 12 تا 1200 ولت پشتیبانی می کند که می تواند نیازهای آزمایش سیستم های محرک در مدل های مختلف خودرو را برآورده کند.
3)باهوشmآسایش وcکنترل: سیستم اندازه گیری و کنترل XLM-1000 امکان جمع آوری داده ها در زمان واقعی و تولید گزارش های خودکار را فراهم می کند و باعث افزایش کارایی آزمایش می شود.
4)امن و مستقر: سیستم های اینورتر ABB دارای حفاظت های متعدد هستند و طراحی خنک کننده آب، عملکرد پایدار دراز مدت تجهیزات را تضمین می کند.
5)طراحی ماژولار: اجزای اصلی و اجزای اختیاری جدا شده اند، که اجازه می دهد تا پیکربندی انعطاف پذیر با توجه به الزامات آزمایش باشد.
4. SSCH90-4000/15000 90kW سیستم نیروی محرک خودروهای انرژی جدید
1)بررسی عملکرد موتورهای محرک خودروهای انرژی جدید با قدرت بالا
2)سیستم محرک آزمایش عملکرد و دوام جامع
3)بررسی تطابق باتری قدرت و سیستم Powertrain
4)بررسی تحقیق و توسعه و آزمایش کیفیت تولید
5. SSCH90-4000/15000 استانداردهای مرجع بنک تست عملکرد سیستم محرک خودروهای انرژی جدید
1)GB/T 18488.1-2024 سیستم های موتور محرک برای وسایل نقلیه الکتریکی ️ بخش 1: الزامات فنی
2)GB/T 18488.2-2024 "سیستم های موتور محرک برای وسایل نقلیه الکتریکی - بخش 2: روش های آزمایش"
3)GB/T 29307-2012 کنترل کننده موتور درایو برای وسایل نقلیه الکتریکی
4)QC/T 1088-2017 "روش آزمایش قابلیت اطمینان برای سیستم های موتور محرک برای وسایل نقلیه الکتریکی"
6لیست مدل های بنک آزمون عملکرد سیستم محرک خودروهای انرژی جدید
| مدل |
قدرت (KW) |
چرخش (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
دقت اندازه گیری تورک |
| SSCH22-4500/18000 |
22 |
47 |
4500 |
18000 |
0.2٪ FS |
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
0.2٪ FS |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
0.2٪ FS |
| SSCH48-4500/18000 |
48 |
102 |
4500 |
18000 |
0.2٪ FS |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
0.2٪ FS |
| SSCH75-4000/15000 |
75 |
179 |
4000 |
15000 |
0.2٪ FS |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
0.2٪ FS |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
0.2٪ FS |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
0.2٪ FS |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
0.2٪ FS |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
0.2٪ FS |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
0.2٪ FS |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
0.2٪ FS |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
0.2٪ FS |
| می تواند سفارشی شود |
7خدمات تحویل و پس از فروش
- تحویل: مدل های استاندارد در 90 روز ارسال می شوند، مدل های سفارشی در 90-180 روز (از جمله کمک لجستیک بین المللی و گمرکی)
- خدمات پس از فروش: گارانتی یک ساله بر اجزای اصلی (دینامومتر، فلنج چرخش) ، پشتیبانی فنی دو زبانه (چینی و انگلیسی) در طول عمر (زمان پاسخ ≤ 4 ساعت)قطعات یدکی در عرض 24 ساعت در داخل کشور ارسال می شوند و در عرض 7 روز در سطح بین المللی تحویل داده می شوند.؛ یک روز آموزش عملیاتی رایگان ارائه شده است و اشکال زدایی از راه دور پشتیبانی می شود (ترمینال کامپیوتر + راهنمای ویدیویی).
