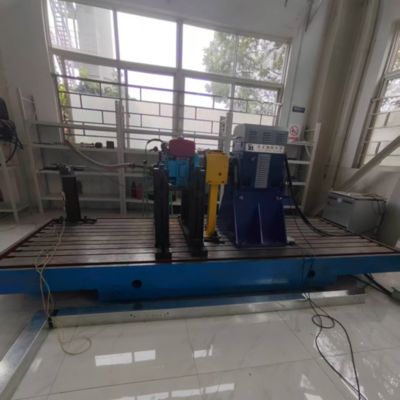

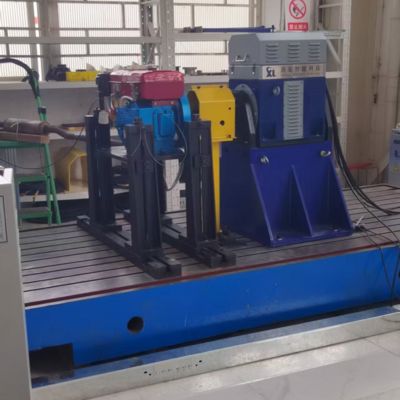

بنک آزمایش موتور UAV SSCG250-3000/8000 250kW
1. SSCG250-3000/8000 250kW UAV موتور تست بنچ توصیف قطعات
بنک آزمایش موتور UAV SSCG250-3000/8000 250kW یک سیستم آزمایش جامع است که به طور خاص برای تحقیق و تأیید موتورهای UAV با قدرت بالا طراحی شده است.این سیستم یک دینامومتر الکتریکی با دقت بالا را در خود جای داده است، یک سیستم اندازه گیری و کنترل ماژولار و یک واحد جمع آوری داده چند کانال، که امکان ارزیابی جامع پارامترهای کلیدی عملکرد مانند چرخش، سرعت، قدرت،و مصرف سوخت موتورهای توربوشافت/توربروپل 250kW.
| نام قطعات |
مشخصات اصلی |
برند |
| دینامومتر الکتریکی SSCG250-3000/8000 |
قدرت: 250kW، سرعت نامی: 3000rpm، حداکثر سرعت: 8000rpm، گشتاور نامی: 796Nm، خنک کننده هوا |
سیلونگ |
| فلنج تورک |
0-1000Nm، دقت: 0.2%FS |
HBM |

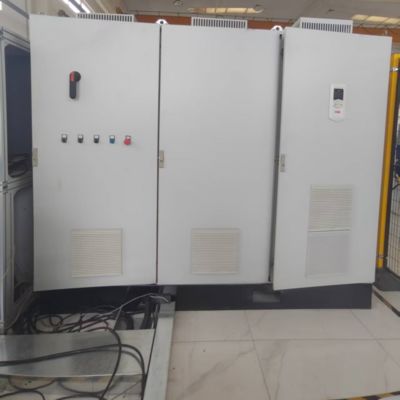

| سیستم اینورتر فرکانس متغیر |
برند ABB، 250 کیلو وات، سه فاز AC 380V ± 10٪ ولتاژ ورودی، با حفاظت های متعدد در برابر بیش از حد بار، ولتاژ و گرم شدن. |
ABB |

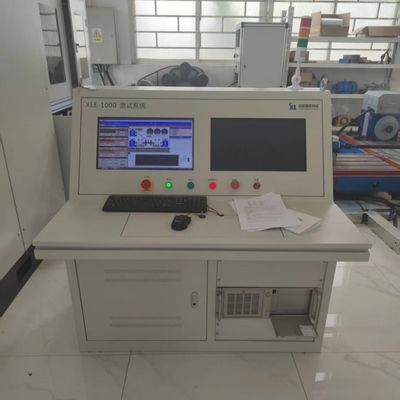

| سیستم اندازه گیری و کنترل XLE-1000 |
کامپیوتر صنعتی: IPC710؛ پردازنده: Intel Core I7؛ حافظه: 32GB DDR4؛ هارد دیسک: 1TB SSD؛ نرم افزار سیستم اندازه گیری و کنترل XLE-1000 از قبل نصب شده (از جمع آوری داده در زمان واقعی، تجزیه و تحلیل منحنی،و تولید گزارش). |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل یک ماژول جذب دمای پایین (6 کانال) ، یک ماژول جذب دمای بالا (8 کانال) ، یک ماژول جذب آنالوگ (8 کانال) ،یک سنسور جذب دمای پایین (PT100)، یک سنسور دمای بالا، یک سنسور فشار، یک سنسور فشار جوی، یک سنسور دمای و رطوبت و یک جعبه جمع آوری داده و غیره |
سیلونگ |
| محرک گاز سرو |
عملکرد: نیروی حرکت 150N، محرک 120mm
شبیه سازی الکتریکی گاز: دو کانال 0-2.5V/5V
|
سیلونگ |
| اندازه گیری مصرف سوخت |
نوع وزن، محدوده اندازه گیری: 10-50Kg/h، دقت: 0.2%FS |
سیلونگ |
| فن فرکانس متغیر سانتریفیوژ |
استفاده می شود برای تبعید گرما دستگاه تحت آزمایش؛ قدرت: 40kW |
سیلونگ |
| اختیاری - اتصال |
چرخش مجاز: 575Nm؛ سرعت مجاز: 18000 r/min |
سیلونگ |
| اختیاری - براکت موتور |
دستگیره موتور غیر استاندارد به شکل L، ضخامت دیواره > 50 میلی متر |
سیلونگ |
| اختیاری - صفحه آهن ریخته |
مواد: HT300 (قوه کششی ≥300MPa) ؛ مسطحیت: ≤0.05mm/m؛ خشکی سطح: Ra≤1.6μm ؛ شتاب دهنده ها و صفحات آهن ریخته ای ثبات را در طول آزمایش با سرعت بالا تضمین می کنند. |
سیلونگ |
| اختیاری - سامانه های شاک |
نوع: سامانه ی پرتو، بار نامی: 100 تا 300 کیلوگرم در واحد، ضریب خنک کننده: 0.2-0.3· فرکانس لرزش قابل استفاده: 5-10 هرتز ؛ خفیف کننده شوک و صفحه آهن ریخته ای ثبات را در طول آزمایش با سرعت بالا تضمین می کنند. |
سیلونگ |
2. SSCG250-3000/8000 250kW داینامومتر الکتریکی پارامترهای فنی
| پارامترها |
مشخصات |
| مدل |
SSCG250-3000 /8000 |
| قدرت نامی |
250 کیلووات |
| سرعت نامی |
۳۰۰۰ دور در دقیقه |
| چرخش نامی |
۷۹۶Nm |
| حداکثر سرعت |
۸۰۰۰ دور در دقیقه |
| روش خنک کننده |
هوا خنک |
| سطح حفاظت |
IP54 |
| ظرفیت بیش از حد |
150 درصد از قدرت نامی |
| دقت اندازه گیری گشتاور |
±0.2%FS |
| دقت اندازه گیری سرعت |
±1دوره در دقیقه |
3. SSCG250-3000/8000 250kW موتور UAV بنچ تست مزایای اصلی
1) کنترل دقیق بالا: هر دو فلنج چرخش و اندازه گیری مصرف سوخت به دقت 0.2٪ FS می رسند و الگوریتم PID برای تحقق کنترل نوسانات سرعت ترکیب شده است (ارزش معمولی < ± 0.1٪)اطمینان از قابلیت اطمینان داده های آزمایش.
۲) مدیریت انرژی در چهار بخش: پشتیبانی از کار دو حالت الکتریکی / ژنراتور، با بهره وری بازخورد انرژی بالا، و سازگار با نیازهای آزمایش در حالت کامل موتورهای هواپیماهای بدون سرنشین است.
3) مقیاس پذیری ماژولار: سیستم اندازه گیری و کنترل XLE-1000 از جمع آوری داده های چند کانال پشتیبانی می کند و اجزای اختیاری را می توان به طور انعطاف پذیر به سناریوهای مختلف آزمایش تطبیق داد و انعطاف پذیری سیستم را بهبود می بخشد.
4) حفاظت از ایمنی: سیستم تبدیل فرکانس شامل محافظت از بیش از حد بار، ولتاژ و گرم شدن بیش از حد برای اطمینان از ثبات در طول آزمایش با سرعت بالا (۸۰۰۰ دور در دقیقه) و کاهش خطر خرابی تجهیزات است.
5) طراحی لرزش کم: خفیف کننده شوک به فرکانس ارتعاش 5 تا 10 هرتز سازگار شده است و همراه با صفحه آهن ریخته،دقت آزمایش را تضمین می کند و تاثیر تداخل خارجی بر نتایج آزمایش را کاهش می دهد..
4. SSCG250-3000/8000 250kW موتور UAV بنچ تست زمینه های کاربرد
1)توسعه موتورهای هواپیماهای بدون سرنشین: آزمایش کامل فرآیند شروع، شتاب و ترمز برای موتورهای توربوشافت/توربوبروپ کلاس 250kW برای تأیید پارامترهای عملکرد موتور.
2)تأیید موتورهای هواپیمایی: از تست دوام مواد سخت برای ماشین مانند آلیاژ های دمای بالا و آلیاژ های تیتانیوم پشتیبانی می کند و قابلیت اطمینان موتور را در شرایط عملیاتی شدید ارزیابی می کند.
3)آزمایش قدرت انرژی جدید: سازگاری با ارزیابی بهره وری بازخورد انرژی سیستم های هیبریدی Powertrain برای بهینه سازی بهره وری استفاده از انرژی.
4)کالیبراسیون موتورهای صنعتی: استفاده می شود برای دقت بالا موتور چرخش-سرعت مشخصه کالیبراسیون، بهبود دقت کنترل موتور.
5. SSCG250-3000 /8000 استانداردهای مرجع بنک آزمایش موتور UAV 250kW
استانداردهای ایمنی الکتریکی: مطابق با الزامات بهره وری انرژی IEC 60034-30-1 است که عملکرد پایدار تجهیزات را در 380V±10% تضمین می کند.
استانداردهای جمع آوری داده ها: برای اطمینان از دقت سنسورها (مانند سنسورهای دمای PT100) و سازگاری جمع آوری داده ها، از سیستم مدیریت اندازه گیری ISO 10012 پیروی کنید.
استانداردهای سازگاری با محیط زیست: مطابق با الزامات آزمایش محیط زیست از سری GB/T 2423 برای اطمینان از اینکه تجهیزات می توانند به طور طبیعی در محیط بین -10 °C تا 40 °C کار کنند.
6. لیست مدل های بنک آزمایش دینامومتر الکتریکی موتور UAV
| مدل |
قدرت (کیلو وات) |
چرخش (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
دقت اندازه گیری تورک |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0.2٪ FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0.2٪ FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0.2٪ FS |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
0.2٪ FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0.2٪ FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0.2٪ FS |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
0.2٪ FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0.2٪ FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0.2٪ FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
0.2٪ FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0.2٪ FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0.2٪ FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0.2٪ FS |
| قدرت، سرعت محدودهaو تعداد ماژول های کسب می تواند سفارشی شودبه عنوان مورد نیاز. |
7خدمات تحویل و پس از فروش
تحویل: مدل های استاندارد ظرف 90 روز ارسال می شوند؛ مدل های سفارشی ظرف 90-180 روز ارسال می شوند (از جمله کمک لجستیک بین المللی و گمرکی).
خدمات پس از فروش: گارانتی یک ساله بر اجزای اصلی (دینامومتر، فلنج چرخش) ، پشتیبانی فنی دو زبانه (چینی و انگلیسی) در طول عمر (زمان پاسخ ≤ 4 ساعت)قطعات یدکی در عرض 24 ساعت در داخل کشور ارسال می شوند و در عرض 7 روز در سطح بین المللی تحویل داده می شوند.؛ 1.5 روز آموزش عملیاتی رایگان ارائه شده است؛ عیب یابی از راه دور پشتیبانی می شود (بر اساس کامپیوتر، از جمله راهنمایی پیکربندی راه حل ماژولار).
