SSCD315-1500/3800 315KW موتور خودروهای انرژی جدید سیستم بنک آزمایش دینامومتر الکتریکی
1.SSCD315-1500/3800 315KW خودروهای انرژی جدید موتور دینامومتر الکتریکی بنک تست سیستم کامپوننت توصیف
سیستم بنک آزمایش دینامومتر الکتریکی موتور SSCD315-1500/3800 315kW یک بستر آزمایش جامع پیشرفته است که برای موتورهای 315kW با قدرت بالا در وسایل نقلیه تجاری متوسط و سنگین توسعه یافته است، تجهیزات مهندسی و زمینه های دیگر. این سیستم یک دینامومتر الکتریکی، واحدهای سنجش با دقت بالا، یک مرکز اندازه گیری و کنترل هوشمند،و یک سیستم شبیه سازی انرژی گستردهمی تواند بررسی عملکرد حالت کامل، آزمایش دوام و تجزیه و تحلیل شبیه سازی خطا موتورها را درک کند،و برای نیاز های آزمایش موتورهای متوسط و قدرتمند در کامیون های متوسط و سنگین انرژی جدید مناسب است.، ماشین آلات مهندسی متوسط و سیستم های پیشرانه خودروهای ویژه.
| نام قطعات |
مشخصات اصلی |
برند |

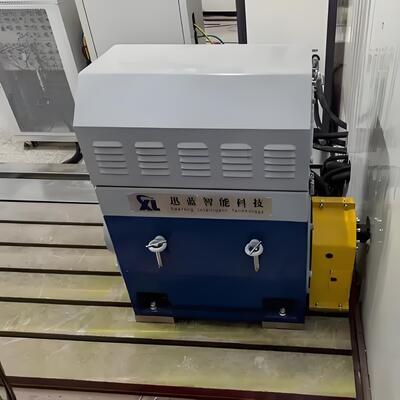

| SSCD315-1500/3800 دینامومتر الکتریکی |
قدرت: 315KW؛ سرعت نامی: 1500rpm؛ تورک نامی: 2001Nm؛ حداکثر سرعت: 3800rpm؛ سرعت قدرت ثابت: 1500-3800rpm؛ سیستم خنک کننده آب با کارایی بالا. |
سیلونگ |
| سنسور چرخش دقیق بالا |
محدوده اندازه گیری: 0-3000Nm (دقیقیت: 0.15% FS) ، زمان پاسخ پویا ≤1ms |
HBM |

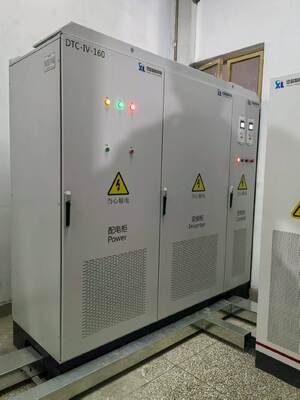

| سیستم اینورتر فرکانس متغیر هوشمند |
ولتاژ ورودی: سه فاز AC 380V-480V؛ فرکانس: 50-60Hz؛ ارزش حفاظت از جریان بیش از حد: 1.8 برابر جریان نامی؛ مجهز به فناوری کنترل بردار، پشتیبانی از تنظیم دقیق گشتاور،و یکپارچه سازی حفاظت از افزایش، محافظت از مدار کوتاه و مکانیسم حفاظت سه گانه هشدار دمای. |
زیمنس |
| سیستم اندازه گیری و کنترل XLP-1000 |
کامپیوتر صنعتی: IPC710، پردازنده: i7، حافظه: 32GB، هارد دیسک: 1TB ، نرم افزار سیستم اندازه گیری و کنترل XLP-1000 |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل واحدهای سنجش دما/تلاطم/شور/ضغط؛ محدوده دما -40~300°C (دقیقیت ±0.3°C) ؛ فرکانس لرزش 5Hz-20kHz؛ محدوده اندازه گیری فشار 0-10MPa (دقیقیت ±0.2٪ FS). |
سیلونگ |
| تحلیلگر قدرت |
مدل: WT3006؛ دقت اساسی: 0.03٪ (0.01٪ از خواندن + 0.02٪ از محدوده) ؛ پهنای باند: DC، 0.1Hz -1MHz؛ صفحه لمسی LCD > 6 کانال + MTR |
سیلونگ |
| ترانسفورماتور جریان |
محدوده اندازه گیری 1000A، کلاس دقت 0.03٪ FS، کلاس عایق F. |
سیلونگ |
| شبیه ساز باتری |
ولتاژ خروجی: 36-1200V؛ قدرت نامی: 315kW؛ قدرت اوج: 400kW؛ جریان نامی: 800A؛ جریان اوج: 1000A؛ ولتاژ بازخورد: 380-450V؛از 8 نوع مدل باتری پشتیبانی می کند (از جمله شبیه سازی باتری حالت جامد). |
سیلونگ |
| اجزای اختیاری |
اتصالات با کارایی بالا |
سرعت مجاز: 6000 rpm، ناقل مجاز: 3000 Nm، ساختار کش کش انعطاف پذیر |
| |
براکت موتور قابل تنظیم |
محدوده تنظیم براکت (ارتفاع مرکز موتور): 250mm-600mm؛ ظرفیت حمل: ≥400kg |
| |
پلتفرم آهن رسوب با دقت بالا |
ماده: HT350 (قوه کششی ≥350MPa) ، ساختار خنک کننده عصاره عسل، خطای مسطح ≤0.02mm/m |
| |
آمپولیسر کامپوزیت |
آمبولانس پرنده خنک کننده قابل تنظیم با بهره وری خنک کننده ≥92٪، مناسب برای نیازهای سرکوب لرزش در آزمایش قدرت متوسط تا بالا. |
2.SSCD315-1500/3800 315KW دینامومتر الکتریکی پارامترهای فنی
| پارامترها |
شاخص های فنی |
| تولید کننده دینامومترهای الکتریکی |
سیلونگ |
| قدرت نامی |
۳۱۵ کیلووات |
| چرخش نامی |
2001Nm |
| سرعت نامی |
1500 دور در دقیقه |
| حداکثر سرعت |
3800 دور در دقیقه |
| محدوده سرعت گشتاور ثابت |
0 تا 1500 دور در دقیقه |
| محدوده سرعت قدرت ثابت |
1500-3800 دور در دقیقه |
| مدل سنسور چرخش |
T40FM |
| تولید کننده سنسور چرخش |
HBM |
| محدوده سنسور چرخش (Nm) |
0-3000Nm |
| سطح دقت |
0.15% FS |
3.SSCD315-1500/3800 315KW موتور خودروهای انرژی جدیدبنک آزمایش دینامومترسیستم مزیت های اصلی
1)قدرت بالا با سازگاری دقیق: دینامومتر هسته ای دارای قدرت نامی 315KW، محدوده ناقل 0-3000Nm، حداکثر سرعت 3800rpm و محدوده قدرت ثابت 1500-3800rpm است. It is precisely matched to the full load and extreme working condition testing requirements of mid-range high power motors in medium and heavy-duty commercial vehicles and medium-sized construction machineryاین با محصولات موتور با ویژگی های سرعت متعدد سازگار است و سازگاری را هدفمندتر می کند.
2)دقت اندازه گیری پیشرو در صنعت: مجهز به یک سنسور چرخش HBM با دقت بالا (دقیقیت 0.15٪ FS) و یک تحلیلگر قدرت Seelong WT3006 (دقیقیت پایه 0.03٪) ، همراه با یک ماژول جمع آوری داده های 10kHz با سرعت بالا،آن را به دست آوردن ضبط دقیق از پارامترهای کلیدی مانند گشتاور، قدرت، درجه حرارت و ارتعاش، با نرخ خطا داده کمتر از 0.3٪، که با استانداردهای آزمایش دقیق بالا مطابقت دارد.
3)این سیستم قابلیت مقیاس پذیری انعطاف پذیر را ارائه می دهد: شبیه ساز باتری از ولتاژ خروجی گسترده 36-1200V و 8 نوع مدل باتری (از جمله باتری های حالت جامد در حال ظهور) با جریان اوج 1000A پشتیبانی می کند،قابل سازگاری با سیستم های مختلف تامین انرژی موتور با قدرت متوسطسیستم اینورتر فرکانس متغیر هوشمند زیمنس با ولتاژ ورودی 380V-480V سازگار است.و پاسخ پویا و تنظیم سریع بر اساس تکنولوژی کنترل بردار را به دست می آورد، دارای ثبات عملیاتی عالی و قابلیت های ضد تداخل است و ماژول های کاربردی آن می توانند با توجه به نیازهای آزمایش گسترش یابند.
4)طراحی ساختاری قابل اعتماد و پایدار: تمام اجزای اصلی تحت شرایط متوسط و قدرت بالا، تحت بررسی طولانی مدت قرار گرفته اند. براکت های نصب اختیاری با بار بالا (250-600 میلی متر قابل تنظیم)HT350 پلتفرم های آهن گچ با قدرت بالا، و آمپولیسرهای کامپوزیت می توانند برای سرکوب موثر تداخل لرزش در طول آزمایش و اطمینان از عملکرد پایدار طولانی مدت تجهیزات مجهز شوند.طراحی ماژولار پشتیبانی از گسترش عملکردی و اصلاح سفارشی، که نگهداری را راحت تر می کند.
4. SSCD315-1500/3800 315KW موتور خودروهای انرژی جدیدبنک آزمایش دینامومتر الکتریکیسیستم حوزه های کاربرد
1)زمینه وسایل نقلیه انرژی جدید متوسط و سنگین: قابل سازگاری با قدرت، گشتاور، بهره وری، دوام و سازگاری با محیط با دمای بالا و پایین موتورهای محرک برای کامیون های متوسط و سنگین انرژی جدید، اتوبوس های متوسطوسایل نقلیه معدن سبک، و غیره و تطابق با الزامات تطابق با باتری های اصلی قدرت.
2)زمینه تجهیزات صنعتی متوسط: ما می توانیم آزمایش کارخانه، آزمایش نوع و تأیید قابلیت اطمینان برای موتورهای محرک صنعتی 315KW و کمتر، مجموعه های ژنراتور کوچک و متوسط و موتورهای تطبیق دهنده کمپرسور،پوشش سناریوهای کاربرد در صنعت سبک، مواد ساختمانی، ماشین آلات عمومی و صنایع دیگر.
3)بخش تجهیزات ویژه متوسط: نیاز به آزمایش های ویژه موتورهای ویژه برای ماشین آلات مهندسی کوچک و متوسط (بارگیری کننده ها، مینی حفاری ها) ، سیستم های پیشرانه خودروهای ویژه را برآورده می کند.موتورهای کششی حمل و نقل راه آهن سبک، و غیره، و برای شرایط کار پیچیده با چرخش متوسط تا بالا، سرعت گسترده و ضربه متوسط سازگار است.
4)بخش تحقیق و توسعه و آزمایش: ما موسسات تحقیقاتی محلی، مراکز تحقیق و توسعه خودرو و سازمان های آزمایش شخص ثالث را با تحقیق و توسعه عملکرد، آزمایش انطباق استاندارد،و راه حل های آزمایش سفارشی برای موتورهای متوسط با قدرت بالا، حمایت از بهینه سازی و تأیید نوآورانه فن آوری های موتور بالغ.
5. SSCD315-1500/3800 315KW موتور خودروهای انرژی جدیدبنک آزمایش دینامومتر الکتریکیسیستم استاندارد مرجعs
استانداردهای ملی
- GB/T 18488.1-2015 "سیستم موتور محرک برای وسایل نقلیه الکتریکی - بخش اول: مشخصات"
- GB/T 18488.2-2015 "سیستم محرک موتور برای وسایل نقلیه الکتریکی - بخش 2: روش های آزمایش"
- GB/T 755-2019 "ماشین های الکتریکی چرخان - درجه بندی و عملکرد"
- GB/T 29307-2022 "روش های آزمایش قابلیت اطمینان سیستم موتور محرک برای وسایل نقلیه الکتریکی".
استانداردهای بین المللی
- ISO 15084-1:2017 وسایل نقلیه جاده ای - سیستم های محرک الکتریکی - بخش 1: رابط های برق
- IEC 60034-1:2017 ماشین آلات الکتریکی چرخان - بخش 1: امتیازات و عملکرد
- ایزو 6469-5:2022 وسایل نقلیه الکتریکی - الزامات ایمنی - بخش 5: سیستم های برق
استانداردهای خاص اجزا
- حسگر گشتاور HBM T40FM با استاندارد کالیبراسیون ISO 16613:2013 مطابقت دارد.
- سیستم اینورتر فرکانس متغیر زیمنس مطابق با استاندارد ایمنی IEC 61800-5-1 و استاندارد IEC 61800-2 سیستم محرک الکتریکی با سرعت تنظیم شده است.
- تحلیلگر قدرت با استاندارد دقت IEC 62053-22 مطابقت دارد.
6لیست مدل سیستم بنچ آزمون موتور خودروهای انرژی جدید
| مدل |
قدرت (KW) |
چرخش (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
دقت اندازه گیری تورک |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.15% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.15% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.15% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.15% FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0.15% FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.15% FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.15% FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.15% FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.15% FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.15% FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.15% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.15% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.15% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.15% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.15% FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.15% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.15% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.15% FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.15% FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.15% FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0.15% FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
0.15% FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.15% FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0.15% FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.15% FS |
7.تحویل و پشتیبانی پس از فروش
تحویل
مدل های استاندارد در عرض 90 روز ارسال می شوند، در حالی که مدل های سفارشی در عرض 120-150 روز ارسال می شوند (از جمله لجستیک بین المللی و کمک گمرکی).تحویل شامل یک مجموعه کامل از تجهیزات است، دستورالعمل نصب، دستورالعمل کار، گواهینامه کالیبراسیون، لیست قطعات جایگزین و سایر اسناد کامل. نصب و راه اندازی در محل پشتیبانی می شود.
خدمات پس از فروش
1) خدمات گارانتی: اجزای اصلی (دينامومتر، فلنج تورک، سیستم اینورتر فرکانس متغیر) برای یک سال تضمین می شوند و قطعات معیوب در طول دوره گارانتی به صورت رایگان تعمیر یا تعویض می شوند.
2) پشتیبانی فنی: پشتیبانی فنی دو زبانه (چینی و انگلیسی) در طول عمر ارائه می شود، با زمان پاسخ کمتر از 4 ساعت یا مساوی؛ عیب یابی از راه دور (بر اساس کامپیوتر) ،راهنمای پیکربندی راه حل ماژولار، و پاسخ های آنلاین به سوالات فنی پشتیبانی می شود.
3) خدمات آموزش: ما 2 روز آموزش عملیاتی رایگان در محل ارائه می دهیم، شامل نصب تجهیزات، تنظیمات پارامتر، آزمایش وضعیت عملیاتی، تجزیه و تحلیل داده ها و نگهداری روزانه،تا اطمینان حاصل شود که کاربران در استفاده از سیستم مهارت دارند..
8سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا 40٪ T / T سپرده، پرداخت کامل قبل از حمل.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
