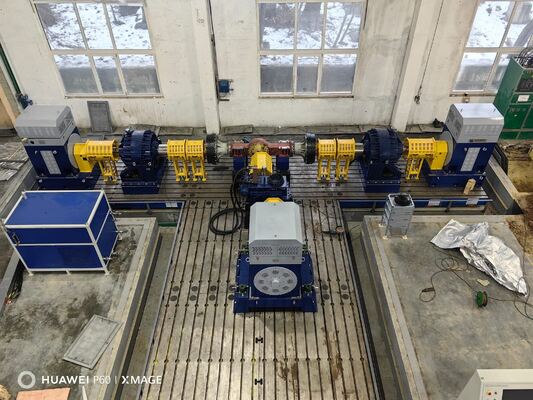

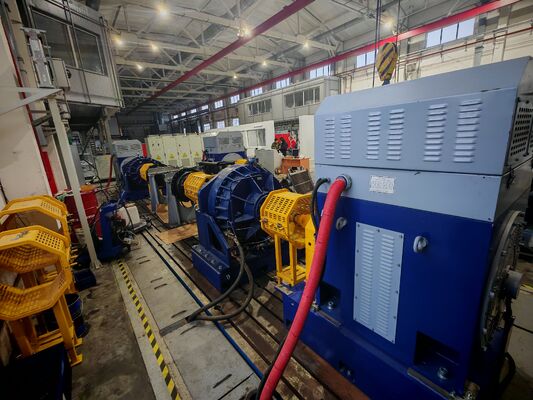

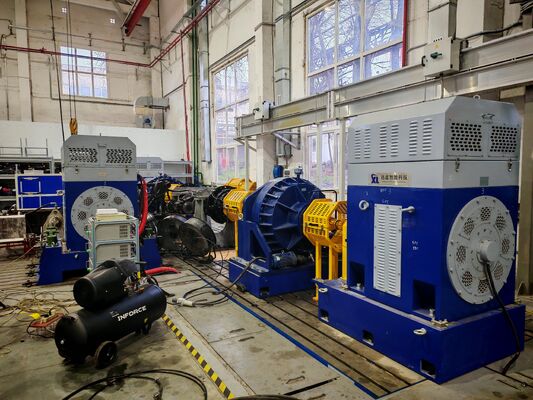

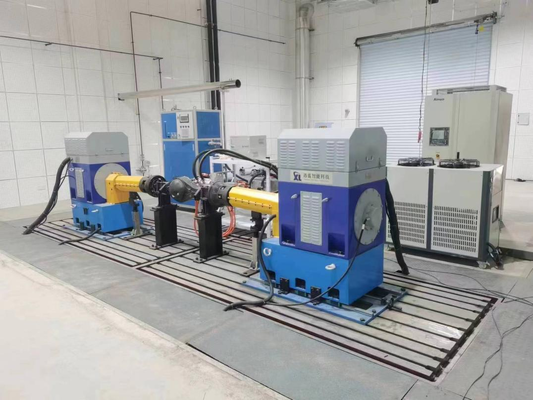

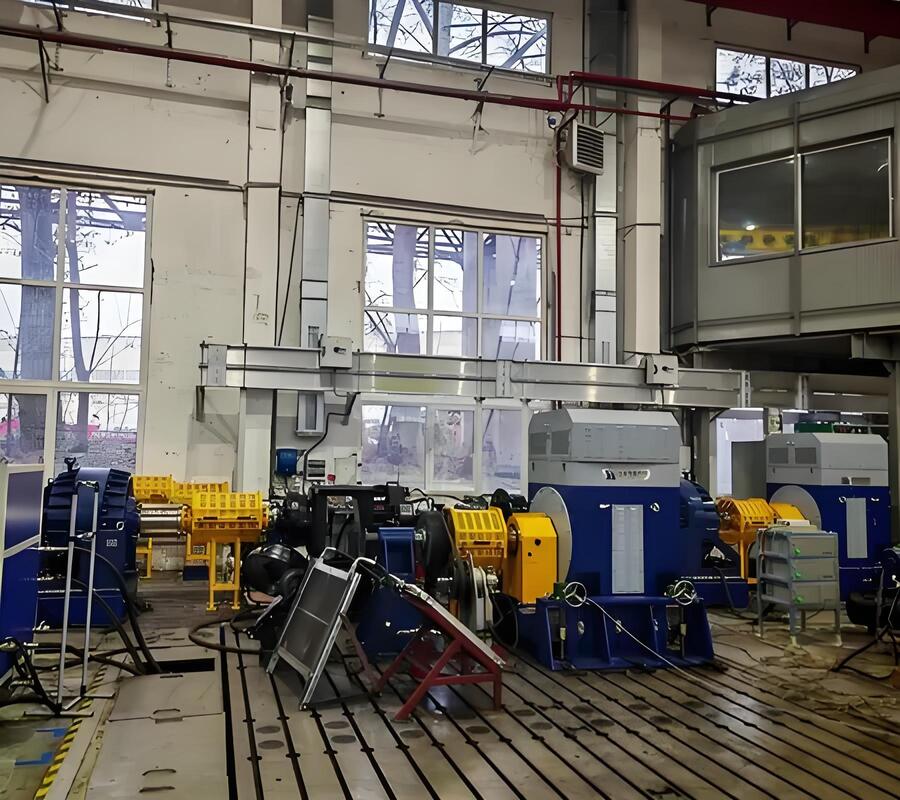

سیستم تست دینامومتر برقی محور خودرو SSCD350-1800-4000
1. شرح اجزای سیستم تست دینامومتر برقی محور خودرو SSCD350-1800-4000
سیستم تست دینامومتر برقی محور خودرو SSCD350-1800-4000 یک پلتفرم تست جامع با عملکرد بالا است که به طور خاص برای آزمایش محورهای خودرو کلاس 350 کیلووات و سیستم های انتقال قدرت مرتبط طراحی شده است. این سیستم ماژول های اصلی مانند دینامومتر درایو، دینامومتر بار، فلنج گشتاور با دقت بالا، سیستم اندازه گیری و کنترل هوشمند و شبیه ساز باتری را ادغام می کند. این سیستم به طور جامع نیازهای تأیید عملکرد، تست دوام و ارزیابی قابلیت اطمینان محورهای وسایل نقلیه تجاری و سیستم های انتقال قدرت وسایل نقلیه ویژه را پوشش می دهد و راه حلی کامل برای تحقیق و توسعه محور، تست تولید و موارد دیگر ارائه می دهد.
| نام جزء |
مشخصات اصلی |
نام تجاری |
| دینامومتر درایو SSCD350-1800-4000 |
توان: 350 کیلووات؛ گشتاور نامی: 1858 نیوتن متر؛ سرعت نامی: 1800 دور در دقیقه؛ حداکثر سرعت: 4000 دور در دقیقه؛ پشتیبانی از کنترل گشتاور ثابت/سرعت ثابت/توان ثابت؛ زمان پاسخ: ≤10 میلی ثانیه |
Seelong |
| دینامومتر بار SSCD350-1800-4000 |
توان: 350 کیلووات؛ گشتاور نامی: 1858 نیوتن متر؛ سرعت نامی: 1800 دور در دقیقه؛ حداکثر سرعت: 4000 دور در دقیقه؛ دقت کنترل گشتاور: ≤±0.2% FS؛ سیستم اتلاف حرارت خنک شونده با آب. |
Seelong |
| فلنج گشتاور |
محدوده اندازه گیری 0-4000 نیوتن متر؛ دقت 0.15% FS؛ وضوح سرعت ±1 دور در دقیقه؛ زمان پاسخ دینامیکی ≤1 میلی ثانیه |
HBM |
| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V-480V؛ فرکانس: 50-60 هرتز؛ فناوری کنترل برداری؛ حفاظت سه گانه در برابر جریان بیش از حد، ولتاژ بیش از حد و گرمای بیش از حد. |
Siemens |
| سیستم اندازه گیری و کنترل XLP-1000 |
کامپیوتر صنعتی: IPC710؛ CPU I7، رم 32 گیگابایت، هارد دیسک 1 ترابایت؛ نرم افزار اندازه گیری و کنترل اختصاصی XLP-1000؛ پشتیبانی از تنظیم شرایط عملیاتی و تولید گزارش. |
Seelong |
| سیستم جمع آوری داده ها |
شامل واحدهای جمع آوری دما/لرزش/نویز؛ محدوده دما -40~200℃ (دقت ±0.5℃)؛ فرکانس لرزش 10 هرتز-10 کیلوهرتز. |
Seelong |
| شبیه ساز باتری |
ولتاژ خروجی 36-1200 ولت؛ جریان نامی ≥1000A؛ پشتیبانی از بازخورد انرژی (راندمان بازخورد ≥90%)؛ سازگار با 8 نوع مدل باتری. |
Seelong |
| براکت نصب قابل تنظیم |
محدوده تنظیم ارتفاع مرکز: 250-600 میلی متر؛ ظرفیت بار: ≥1000 کیلوگرم؛ خطای صافی سطح نصب: ≤0.02 میلی متر/متر |
Seelong |
| صفحه سطحی چدنی |
جنس: HT350 (مقاومت کششی ≥350MPa)؛ ساختار میرایی لانه زنبوری؛ خطای صافی ≤0.02 میلی متر/متر |
Seelong |
| کوپلینگ |
سرعت مجاز ≥ 6000 دور در دقیقه؛ ظرفیت گشتاور ≥ 6000 نیوتن متر؛ ساختار بافر الاستیک؛ مواد مقاوم در برابر سایش و خوردگی. |
Seelong |
| محافظ |
ساختار کاملاً محصور؛ ارتفاع ≥ 1.8 متر؛ مرتبط با سیستم (بلافاصله پس از فعال شدن متوقف می شود)؛ مواد جاذب صدا داخلی. |
Seelong |
| آنالایزر توان |
دقت پایه ≤0.03%؛ پهنای باند DC-1MHz؛ 6 کانال + MTR؛ عملکرد صفحه نمایش لمسی LCD |
Seelong |
| ترانسفورماتور جریان |
محدوده اندازه گیری 1200A؛ کلاس دقت 0.03% FS؛ کلاس عایق F. |
Seelong |
| چیلر |
ظرفیت خنک کننده سازگار با سیستم های 350 کیلووات؛ دقت کنترل دما ±2℃؛ طراحی دو مدار (دینامومتر + خنک کننده محور) |
Seelong |
| ایستگاه روغن کاری |
فشار تامین روغن: 0.3-0.6MPa؛ نرخ جریان: قابل تنظیم؛ محدوده کنترل دمای روغن: 30-60℃؛ مجهز به عملکردهای فیلتراسیون و هشدار سطح روغن. |
Seelong |
2. دینامومتر برقی محور خودرو SSCD350-1800-4000 پارامترهای فنی
| پارامترها |
شاخص های فنی |
| نام تجاری دینامومتر برقی |
Seelong |
| توان نامی دینامومتر درایو |
350 کیلووات |
| گشتاور نامی دینامومتر درایو |
1858 نیوتن متر |
| سرعت نامی دینامومتر درایو |
1800 دور در دقیقه |
| حداکثر سرعت دینامومتر درایو |
4000 دور در دقیقه |
| زمان پاسخ دینامومتر درایو |
≤10 میلی ثانیه |
| توان نامی دینامومتر بار |
350 کیلووات |
| گشتاور نامی دینامومتر بار |
1858 نیوتن متر |
| محدوده فلنج گشتاور |
0-4000 نیوتن متر |
| دقت فلنج گشتاور |
0.15%FS |
| وضوح سرعت فلنج گشتاور |
±1 دور در دقیقه |
| زمان پاسخ دینامیکی فلنج گشتاور |
≤1 میلی ثانیه |
| محدوده ولتاژ خروجی شبیه ساز باتری |
36-1200 ولت |
| جریان نامی شبیه ساز باتری |
≥1000A |
| راندمان بازیابی انرژی شبیه ساز باتری |
≥90% |
| دقت پایه آنالایزر توان |
≤0.03% |
| پهنای باند آنالایزر توان |
DC-1MHz |
| محدوده تنظیم ارتفاع مرکز براکت نصب |
250-600 میلی متر |
| تحمل بار براکت نصب |
≥1000 کیلوگرم |
| جنس صفحه چدنی |
HT350 (مقاومت کششی ≥350MPa) |
3. سیستم تست دینامومتر برقی محور خودرو SSCD350-1800-4000 مزایای اصلی
1) دینامومترهای دوگانه در هماهنگی کار می کنند و سناریوهای تست جامع را ارائه می دهند: مجهز به دینامومترهای دوگانه SSCD350-1800-4000 برای درایو و بار، هر واحد دارای توان نامی 350 کیلووات، گشتاور 1858 نیوتن متر و حداکثر سرعت 4000 دور در دقیقه است. این می تواند شرایط رانندگی و بار دوگانه محورهای خودرو را در عملکرد واقعی شبیه سازی کند، نیازهای تست عملکرد کامل شرایط محورهای وسایل نقلیه تجاری و محورهای وسایل نقلیه ویژه را پوشش می دهد و برای تأیید پاسخ گشتاور و سرعت در شرایط مختلف جاده مناسب است.
2) دقت اندازه گیری پیشرو در صنعت: با استفاده از فلنج های گشتاور با دقت بالای HBM با دقت 0.15%FS، وضوح سرعت ±1 دور در دقیقه و پاسخ دینامیکی ≤1 میلی ثانیه؛ همراه با یک آنالایزر توان Seelong با دقت پایه ≤0.03%، همراه با یک سیستم جمع آوری داده های چند بعدی (دقت دما ±0.5℃، پوشش فرکانس لرزش 10 هرتز-10 کیلوهرتز)، به دست آوردن و تجزیه و تحلیل دقیق پارامترهای کلیدی مانند گشتاور، توان، دما و لرزش را به دست می آورد.
3) پایداری و سازگاری قوی سیستم: سیستم های اینورتر فرکانس متغیر زیمنس از فناوری کنترل برداری استفاده می کنند که دارای حفاظت سه گانه در برابر جریان بیش از حد، ولتاژ بیش از حد و گرمای بیش از حد هستند و با محدوده ولتاژ ورودی گسترده 380 ولت تا 480 ولت سازگار هستند. شبیه ساز باتری از محدوده ولتاژ خروجی گسترده 36-1200 ولت و جریان بالا ≥1000A پشتیبانی می کند، با 8 نوع مدل باتری سازگار است و راندمان بازخورد انرژی ≥90% دارد که نیازهای تطبیق توان محورهای مختلف خودرو را برآورده می کند و در عین حال صرفه جویی در انرژی و کاهش مصرف را به دست می آورد.
4) طراحی ساختاری علمی، ایمن و قابل اعتماد: براکت نصب قابل تنظیم دارای ارتفاع مرکزی 250-600 میلی متر، ظرفیت بار ≥1000 کیلوگرم و خطای صافی ≤0.02 میلی متر/متر در سطح نصب است. صفحه چدنی HT350 با یک ساختار جذب کننده ضربه لانه زنبوری ترکیب شده است تا پایداری تست با سرعت بالا را تضمین کند. پوشش محافظ کاملاً محصور دارای مواد جاذب صدا داخلی است و به سیستم متصل است (شروع و توقف بلافاصله)، با در نظر گرفتن هر دو الزامات حفاظت ایمنی و کاهش نویز.
5) اندازه گیری و کنترل هوشمند، عملکرد کارآمد: سیستم اندازه گیری و کنترل XLP-1000 مجهز به یک کامپیوتر صنعتی I7 (حافظه 32G + هارد دیسک 1T) است و نرم افزار اختصاصی از تنظیم شرایط کاری، نظارت بر داده ها در زمان واقعی و تولید گزارش خودکار پشتیبانی می کند. ایستگاه روغن کاری دارای تنظیم فشار تامین روغن، کنترل دمای روغن و عملکردهای هشدار سطح روغن است و طراحی دو مدار چیلر به طور دقیق با نیازهای خنک کننده دینامومتر و محور سازگار است و هزینه مداخله دستی را تا حد زیادی کاهش می دهد.
4. مناطق کاربردی سیستم تست دینامومتر برقی محور خودرو SSCD350-1800-4000
1) زمینه محور وسایل نقلیه تجاری: توان، گشتاور، راندمان انتقال و تست دوام قابل اجرا برای محورهای وسایل نقلیه تجاری مانند کامیون های سنگین، اتوبوس ها و وانت ها، پوشش تأیید عملکرد و تست کارخانه ای محورهای مختلف مانند محورهای محرک، محورهای فرمان و محورهای پشتیبانی.
2) بخش وسایل نقلیه ویژه: تست تخصصی محورها برای وسایل نقلیه ویژه مانند ماشین آلات ساختمانی (بیل مکانیکی، لودر)، وسایل نقلیه معدنی و وسایل نقلیه نظامی برای برآورده کردن الزامات ارزیابی قابلیت اطمینان و پایداری تحت شرایط گشتاور بالا و شرایط کاری پیچیده.
3) زمینه تحقیق و توسعه محور: ما پلتفرم های تحقیق و توسعه و تست را برای تولید کنندگان محور و موسسات تحقیقاتی ارائه می دهیم و از راه حل های تست سفارشی برای بهینه سازی ساختار محور، تطبیق سیستم انتقال و تحقیق و توسعه فناوری صرفه جویی در انرژی پشتیبانی می کنیم.
4) سازمان های تست شخص ثالث: مطابق با استانداردهای ملی و بین المللی، ارائه خدمات تست انطباق استاندارد محصول محور به آژانس های بازرسی کیفیت و نهادهای صدور گواهینامه، پوشش تمام ابعاد تست از جمله عملکرد ایمنی، عملکرد زیست محیطی و دوام.
5. استانداردهای مرجع سیستم تست دینامومتر برقی محور خودرو SSCD350-1800-4000
QC/T 533－2020 “مجموعه محور محرک وسایل نقلیه تجاری”
QC/T 534－2020 “شاخص های ارزیابی تست نیمکت برای محور محرک خودرو”
GB/T 23920-2024 “ماشین آلات ساختمانی - محورها”
JB/T 5929-1991 “روش های تست قابلیت اطمینان برای محور محرک ماشین آلات ساختمانی”
JB/T 10634-2023 “دینامومتر برقی”
6. سیستم تست دینامومتر برقی محور خودرو مدل فهرست
| مدل |
توان (KW) |
گشتاور (Nm) |
سرعت نامی (دور در دقیقه) |
حداکثر سرعت (دور در دقیقه) |
دقت اندازه گیری گشتاور |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.15%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.15%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.15%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.15%FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0.15%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.15%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.15%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.15%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.15%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.15%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.15%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.15%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.15%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.15%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.15%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.15%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.15%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.15%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.15%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.15%FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0.15%FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
0.15%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.15%FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0.15%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.15%FS |
7. پشتیبانی تحویل و خدمات پس از فروش
Delivery
مدل های استاندارد در عرض 90 روز ارسال می شوند، در حالی که مدل های سفارشی در عرض 120-150 روز ارسال می شوند (شامل تدارکات بین المللی و کمک به ترخیص کالا از گمرک). تحویل شامل مجموعه کاملی از تجهیزات، دستورالعمل های نصب، دفترچه راهنما، گواهی کالیبراسیون، لیست قطعات یدکی و سایر اسناد کامل است. نصب و راه اندازی در محل پشتیبانی می شود.
خدمات پس از فروش
1) خدمات گارانتی: اجزای اصلی (دینامومتر، فلنج گشتاور، سیستم مبدل فرکانس) به مدت 1 سال گارانتی می شوند و اجزای معیوب در طول دوره گارانتی تعمیر یا تعویض می شوند.
2) پشتیبانی فنی: پشتیبانی فنی دو زبانه (چینی و انگلیسی) مادام العمر ارائه می شود، با زمان پاسخگویی ≤4 ساعت؛ اشکال زدایی از راه دور (مبتنی بر کامپیوتر)، راهنمایی پیکربندی راه حل ماژولار و پاسخ های آنلاین به سوالات فنی پشتیبانی می شود.
3) خدمات آموزشی: ما 2 روز آموزش عملیاتی در محل رایگان ارائه می دهیم که شامل نصب تجهیزات، تنظیمات پارامتر، تست شرایط عملیاتی، تجزیه و تحلیل داده ها و نگهداری روزانه می شود تا اطمینان حاصل شود که کاربران در کار با سیستم مهارت دارند.
8. سوالات متداول
س: حداقل مقدار سفارش برای همکاری ما چقدر است؟
A: ما از سفارش آزمایشی کوچک 1 عدد برای محصولات موجود در انبار پشتیبانی می کنیم.
س: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
A: لطفاً ایمیل خود را بگذارید و ما نمونه کتاب الکترونیکی شما را برای شما ارسال خواهیم کرد.
س: مدت پرداخت شما چقدر است؟
A: معمولاً 30٪ سپرده T/T، قبل از حمل و نقل به طور کامل پرداخت می شود.
س: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومترها 6-8 هفته است، چرخه تولید سنسورها 2-3 هفته است، لطفاً برای سایر محصولات با ما تماس بگیرید.
س: چگونه راه حل کلی نیمکت تست را دریافت کنیم؟
A: ایمیل خود را بگذارید، کارکنان فنی ما در مورد برنامه دقیق با شما ارتباط برقرار خواهند کرد.
س: آیا می توانم برای بازدید از کارخانه شما بیایم؟
A: مطمئناً، شما همیشه برای بازدید خوش آمدید.
