SSCD560-1800-4000 سیستم بنک آزمایش دینامومتر الکتریکی محور خودرو
1.SSCD560-1800-4000ماشینتوضیحات قطعات سیستم بنک آزمایش دینامومتر الکتریکی محور

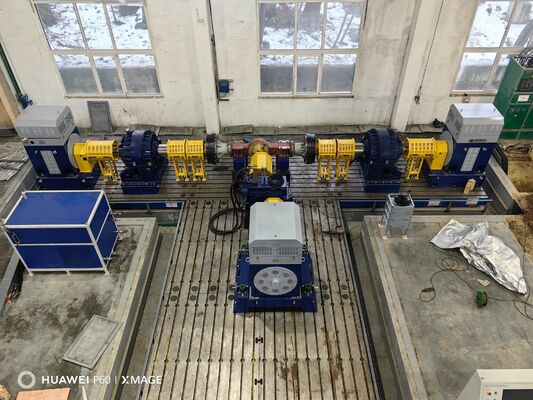

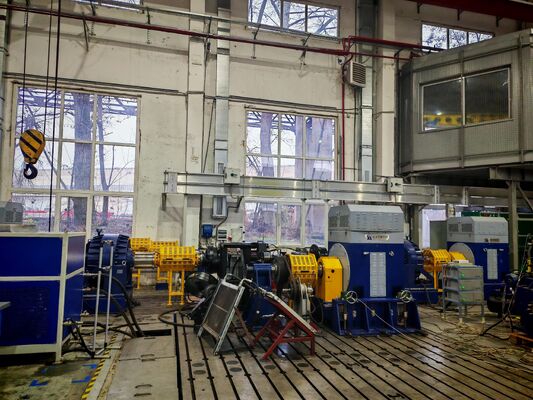

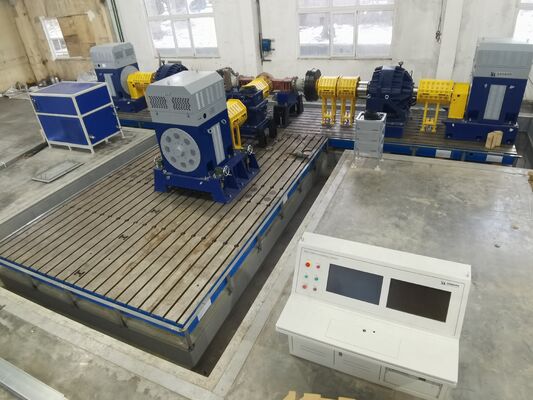

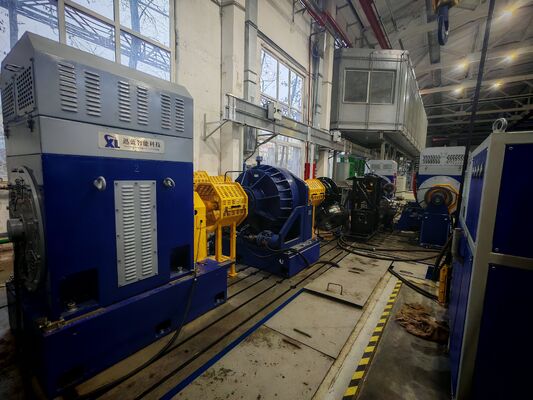

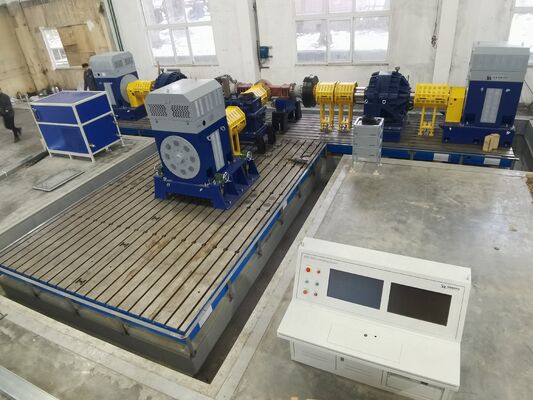

SSCD560-1800-4000ماشینسیستم بنچ آزمون دینامومتر الکتریکی محور یک بستر آزمایش عملکرد جامع سطح بالا است که به طور خاص برای آزمایش 560kW کلاس فوق العاده قدرتمند طراحی شده استماشینمحورها و سیستم های انتقال کار سنگین پیشرفته. این سیستم شامل ماژول های اصلی مانند دینامومتر محرک با قدرت بالا، دینامومتر بار سنگین، فلنج چرخش فوق العاده با دقت بالا،یک سیستم اندازه گیری و کنترل هوشمند، و یک شبیه ساز باتری با قدرت بالا. آن را به طور جامع پوشش می دهد اثبات عملکرد شدید، تست دوام فوق العاده طولانی مدت،و نیازهای ارزیابی قابلیت اطمینان در شرایط شدید برای محورها برای وسایل نقلیه تجاری فوق سنگین، وسایل نقلیه ویژه نظامی و ماشین آلات مهندسی بزرگ، ارائه یک راه حل جامع و با دقت بالا برای نوآوری تحقیق و توسعه محور فوق العاده با قدرت بالا و آزمایش تولید پیشرفته.
| نام قطعات |
مشخصات اصلی |
برند |
| SSCD560-1800-4000 دینامومتر درایو |
قدرت: 560kW؛ چرخش نامی: 2967Nm؛ سرعت نامی: 1800rpm؛ حداکثر سرعت: 4000rpm؛ پشتیبانی از چرخش ثابت/سرعت ثابت/قدرت ثابت/کنترل شبیه سازی شده در شرایط پیچیده جاده ای؛ زمان پاسخ:≤6ms |
سیلونگ |
| SSCD560-1800-4000 دینامومتر بار |
قدرت: 560kW؛ ناقل نامی: 2967Nm؛ سرعت نامی: 1800rpm؛ حداکثر سرعت: 4000rpm؛ دقت کنترل ناقل: ≤±0.1% FSسیستم خنک کننده آب بسیار کارآمد (با تنظیم بازخورد کنترل دمای) |
سیلونگ |
| فلنج تورک |
محدوده اندازه گیری: 0-8000 Nm؛ دقت: 0.08٪ FS؛ وضوح سرعت: 0.01 rpm؛ زمان پاسخ پویا: ≤0.5 ms |
HBM |
| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V-500V؛ فرکانس: 50-60Hz؛ فناوری کنترل بردار سطح بالا؛ پنج برابر محافظت در برابر جریان بیش از حد، ولتاژ بیش از حد، گرم شدن بیش از حد، حمل بیش از حد و مدار کوتاه. |
زیمنس |
| سیستم اندازه گیری و کنترل XLP-1000 |
کامپیوتر صنعتی: IPC 7 10؛ CPU Xeon، 128GB RAM، 4TB SSD؛ XLP-1500 نرم افزار اندازه گیری و کنترل اختصاصی؛ پشتیبانی از جمع آوری همزمان چند کانال، تجسم داده های سه بعدی،تجزیه و تحلیل داده با کمک هوش مصنوعی، و تولید گزارش های سفارشی. |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل واحدهای سنجش درجه حرارت/ ارتعاش/ سر و صدا/ فشار/ فشار است؛ محدوده دمای -50 تا 400 درجه سانتیگراد (دقیقیت ±0.2 درجه سانتیگراد) ؛ فرکانس ارتعاش 2 هرتز تا 30 کیلو هرتز؛ محدوده اندازه گیری فشار 0 تا 20MPa (دقیقیت ±0.0 درجه سانتیگراد)1٪ FS)· دقت اندازه گیری کشش ±1μ |
سیلونگ |
| شبیه ساز باتری |
ولتاژ خروجی 50-2000V؛ جریان نامی ≥1500A؛ پشتیبانی از بازخورد انرژی (کارایی بازخورد ≥94٪) ؛ سازگار با 12 نوع مدل باتری (از جمله مدل های باتری ویژه). |
سیلونگ |
| براکت نصب قابل تنظیم |
محدوده تنظیم ارتفاع مرکز: 350-800mm؛ ظرفیت بار: ≥2000kg؛ خطای سطح تراز نصب: ≤0.01mm/m.
مواد صفحه آهن ریخته HT450 (مقاومت کششی ≥450MPa) ؛ ساختار چند لایه ی جذب شوک از عصاره عسل + طراحی کاهش ضوضای خنک کننده؛ خطای مسطح ≤0.01mm/m
|
سیلونگ |
| اتصال |
سرعت مجاز ≥ 8000 دور در دقیقه؛ ظرفیت گشتاور ≥ 12000 Nm؛ ساختار بافر فوق انعطاف پذیر؛ ساخته شده از مواد آلیاژ مقاوم به فرسایش و مقاوم به خوردگی درجه هوایی. |
سیلونگ |
| پوشش محافظ |
ساختاری کاملاً بسته و ضد انفجار و مقاومت در برابر فشار؛ ارتفاع ≥ 2.2m؛ سیستم متصل (استارت-استاپ + ترمز اضطراری + آلارم)مواد جذب صدا و کاهش نویز با کیفیت بالا (کم کردن نویز ≥ 30dB). |
سیلونگ |
| تحلیلگر قدرت |
دقت پایه ≤0.01٪؛ پهنای باند DC-3MHz؛ 12 کانال + MTR؛ صفحه لمسی LCD رنگی با وضوح بالا + کنترل از راه دور + عملکرد صادرات داده. |
سیلونگ |
| ترانسفورماتور جریان |
محدوده اندازه گیری 2000A؛ کلاس دقت 0.01٪ FS؛ کلاس عایق H (مقاومت در دمای بالا ≥180 °C) |
سیلونگ |
| کولر |
ظرفیت خنک کننده سازگار با سیستم های 560kW؛ دقت کنترل دمای ±0.5°C؛ طراحی خنک کننده مستقل چهار مدار (دينامومتر + محور + سیستم کنترل الکترونیکی + فلنج چرخش) |
سیلونگ |
| ایستگاه روغن روان کننده |
فشار تزریق روغن 0.5-1.0MPa؛ تنظیم جریان حلقه بسته هوشمند؛ محدوده کنترل دمای روغن 20-70°C؛ مجهز به فیلتر سازی چند مرحله ای، نظارت بر کیفیت روغن، هشدار سطح روغن،و عملکردهای هشدار و حفاظت اتوماتیک از درجه حرارت یا فشار روغن. |
سیلونگ |
2.SSCD560-1800-4000ماشینپارامترهای فنی سیستم بنک آزمایش دینامومتر الکتریکی محور
| دسته بندی پارامترها |
شاخص های فنی |
| نام تجاری دینامومتر الکتریکی |
سیلونگ |
| قدرت نامی دینامومتر محرک |
۵۶۰ کیلووات |
| چرخش نامی دینامومتر محرک |
2970Nm |
| سرعت دیانومتر درایو |
1800 دور در دقیقه |
| حداکثر سرعت دینامومتر |
۴۰۰۰ چرخش در دقیقه |
| زمان پاسخ دینامومتر درایو |
≤6ms |
| قدرت دینامومتر بار نامی |
۵۶۰ کیلووات |
| چرخش دمومتر بار نامی |
2970 Nm |
| محدوده فلنج تورک |
0-8000Nm |
| دقت فلنج چرخش |
0.08٪ FS |
| رزولوشن سرعت فلنج تورک |
±1دوره در دقیقه |
| زمان پاسخ دینامیکی فلنج چرخش |
≤0.5ms |
| محدوده ولتاژ خروجی شبیه ساز باتری |
50 تا 2000 ولت |
| جریان نامی شبیه ساز باتری |
≥1500A |
| بهره وری بازیابی انرژی شبیه ساز باتری |
≥94% |
| دقت پایه تحلیلگر قدرت |
≤0.01% |
| پهنای باند تحلیلگر قدرت |
DC-3MHz |
| محدوده تنظیم ارتفاع مرکز براکت نصب |
۳۵۰ تا ۸۰۰ میلی متر |
| حامل بار بر روی براکت نصب |
≥2000 کیلوگرم |
| مواد صفحه آهن ریخته |
HT450 (مقاومت کششی ≥ 450 MPa) |
3.SSCD560-1800-4000ماشینمزایای اصلی سیستم بنک آزمایش دینامومتر الکتریکی محور
1) دو دینامومتر برق بالا با هم کار می کنند تا تمام شرایط سخت عملیاتی را پوشش دهند:مجهز به دو دینامومتر SSCD560-1800-4000 برای محرک و بار ، هر واحد دارای یک قدرت نامی 560kW ، یک گشتاور 2970 Nm ، سرعت نامی 1800rpm و حداکثر سرعت 4000rpm است.این می تواند به طور دقیق شبیه سازی ویژگی های رانندگی و بار از وسایل نقلیه فوق سنگین در شرایط عملیاتی شدید مانند صعود شیب شیب، حمل سنگین رانندگی با سرعت بالا و ترمز اضطراری. این به طور جامع تست عملکرد در شرایط کامل وسایل نقلیه تجاری فوق سنگین، وسایل نقلیه ویژه نظامی،و محورهای ماشین آلات بزرگ مهندسی، و مناسب برای بررسی پاسخ دقیق مانند ضربه فوری چرخشی بالا و تغییر سرعت در شرایط شدید جاده است.
2) یک سیستم اندازه گیری دقیق سطح بالا با دقت داده های پیشرو در صنعت:استفاده از فلنج چرخشی با دقت بالا HBM با دقت 0.08٪ FS، وضوح سرعت 0.01 rpm و پاسخ پویا ≤0.5 ms؛با تحلیلگر قدرت پرچمدار Seelong با دقت پایه ≤0.01٪، همراه با یک سیستم جمع آوری داده های چند بعدی با دقت بسیار بالا (دقیقیت دمایی ± 0.2 °C، پوشش فرکانس لرزش 2Hz-30kHz)امکان بدست آوردن دقیق در سطح میکروسکنید و تجزیه و تحلیل هوشمندانه عمیق پارامترهای کلیدی مانند گشتاور، قدرت، درجه حرارت، ارتعاش، فشار و فشار.
3) طراحی سیستم فوق العاده پایدار با سازگاری فوق العاده:سیستم های اینورتر زیمنس از تکنولوژی کنترل بردار سطح بالا استفاده می کنند، دارای پنج لایه حفاظت از ایمنی هستند و با ولتاژ ورودی 380V-500V سازگار هستند.حفظ عملکرد پایدار حتی تحت بارگذاری قدرت بالا؛ شبیه ساز باتری از ولتاژ خروجی فوق العاده گسترده 50-2000V و جریان فوق العاده بالا ≥1500A پشتیبانی می کند، با 12 نوع مدل باتری (از جمله مدل های باتری ویژه) سازگار است.و دارای بهره وری بازخورد انرژی ≥ 94٪، پاسخگویی به نیازهای تطبیق قدرت محورهای بسیار قدرتمند و سیستم های انتقال ویژه مختلف در حالی که به حداکثر رساندن صرفه جویی در انرژی و کاهش مصرف می رسد.
4) طراحی ساختاری سنگین، اطمینان از ایمنی و ثبات:براکت نصب قابل تنظیم دارای ارتفاع مرکز قابل تنظیم فوق العاده گسترده 350-800mm است که ظرفیت حمل را به ≥2000kg افزایش می دهد و خطای مسطحیت سطح نصب ≤0.01mm/m است.صفحه آهن ریخته HT450 با مقاومت فوق العاده بالا، در ترکیب با یک ساختار جذب شوک چند لایه عسل و طراحی کاهش سر و صدا،به طور موثر لرزش های شدید ناشی از آزمایش سرعت فوق العاده بالا و گشتاور فوق العاده بالا را خنثی می کند.؛ پوشش محافظ ضد انفجار و مقاومت در برابر فشار کاملاً بسته شده دارای مواد جذب صدا و کاهش صدا با کیفیت بالا است.که در ارتباط با سیستم برای دستیابی به حفاظت سه گانه ایمنی کار می کنند.، با در نظر گرفتن نیازهای ایمنی نهایی، کاهش موثر سر و صدا و تبعید گرما.
5) پیکربندی پرچمدار برای اندازه گیری و کنترل هوشمند، عملکرد کارآمد و هوشمند:سیستم اندازه گیری و کنترل XLP-1000 با یک کامپیوتر صنعتی Xeon (128G حافظه + 4T SSD) مجهز شده است و نرم افزار اختصاصی پشتیبانی از جمع آوری همزمان چند کانال،تجسم داده های سه بعدی، تجزیه و تحلیل داده ها با کمک هوش مصنوعی و تولید گزارش های سفارشی؛ ایستگاه روانکاری دارای تنظیم جریان حلقه بسته هوشمند، نظارت بر کیفیت روغن،چندین عملکرد هشدار زودرس و حفاظت خودکار، و طراحی خنک کننده مستقل چهار حلقه یخچال به طور دقیق به نیازهای خنک کننده هر ماژول هسته ای سازگار است،کاهش قابل توجهی از مداخله دستی و تحقق فرآیندهای هوشمند و کارآمد آزمایش.
4.SSCD560-1800-4000ماشین AxleEبرقDاندازه گیری سرعتTاستبانچSیستم درخواستAدلیل
1) میدان محور خودروهای تجاری فوق سنگین:قابل استفاده برای حداکثر قدرت خروجی، انتقال چرخش بسیار بالا، بهره وری انتقال،و آزمایش دوام بسیار طولانی مدت محورهای وسایل نقلیه تجاری بسیار سنگین مانند کامیون های تراکتور بسیار سنگین، کامیون های بزرگ معدن و تریلرهای بسیار بلند، شامل بررسی عملکرد بالا و آزمایش کارخانه از محورهای مختلف مانند محورهای محور فوق سنگین، محورهای هدایت تقویت شده،و محورهای پشتیبانی سنگین.
2) محدوده ویژه خودروهای پیشرفته:آزمایش های تخصصی محورها برای وسایل نقلیه ویژه پیشرفته مانند وسایل نقلیه ویژه نظامی، وسایل نقلیه نجات مهندسی در مقیاس بزرگ و حفاری های فوق العاده بزرگبا توجه به الزامات ارزیابی قابلیت اطمینان و ثبات در شرایط چرخش فوق العاده بالا، مدت کار بسیار طولانی و شرایط کار بسیار پیچیده و سازگاری با بررسی محدودیت عملکرد در محیط های سخت کار.
3) حوزه تحقیق و توسعه و نوآوری محور پیشرفته:ما شرکت های محور پیشرو و موسسات تحقیقاتی ملی را با R&D و سیستم عامل های تست بالا ارائه می دهیم،پشتیبانی از راه حل های آزمایش سفارشی بالا مانند نوآوری ساختاری محور با قدرت فوق العاده بالا، بهینه سازی سیستم انتقال و تطبیق و انرژی صرفه جویی و افزایش قدرت فناوری R&D و کمک به فن آوری محور به سطح پیشرفته بین المللی برسد.
4) زمینه آزمون معتبر بالا:We meet national and top international testing standards and provide high-standard compliance testing services for ultra-high power axle products to national authoritative quality inspection agencies and international certification bodies، شامل تمام ابعاد آزمایش های پیشرفته، از جمله عملکرد ایمنی، عملکرد زیست محیطی، دوام شدید و سازگاری با شرایط سخت کار.
5.SSCD560-1800-4000ماشیناستاندارد مرجع سیستم بنچ آزمایش دینامومتر الکتریکی محورs
QC/T 533-2020 ¢ مجموعه محور محرک خودروهای تجاری ¢
QC/T 534-2020 ¢ شاخص های ارزیابی تست بنچ برای محور راننده خودرو ¢
GB/T 23920-2024 ماشین آلات ساختمانی - محورها
JB/T 5929-1991 روش های آزمایش قابلیت اطمینان برای محور محرک ماشین آلات ساختمانی
JB/T 10634-2023 داینامومتر الکتریکی
6. سیستم بنچ آزمون دینامومتر الکتریکی محور خودرومدللیست
| مدل |
قدرت (KW) |
چرخش (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
دقت اندازه گیری تورک |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.15% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.15% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.15% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.15% FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0.15% FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.15% FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.15% FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.15% FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.15% FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.15% FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.15% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.15% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.15% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.15% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.15% FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.15% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.15% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.15% FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.15% FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.15% FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0.15% FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
0.15% FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.15% FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0.15% FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.15% FS |
| SSCD560-1800/4000 |
560 |
2970 |
1800 |
4000 |
0.15% FS |
7تحویل و پشتیبانی پس از فروش
Dاِلیورy
مدل های استاندارد در عرض 90 روز ارسال می شوند، در حالی که مدل های سفارشی در عرض 120-150 روز ارسال می شوند (از جمله لجستیک بین المللی و کمک گمرکی).تحویل شامل یک مجموعه کامل از تجهیزات است، دستورالعمل نصب، دستورالعمل کار، گواهینامه کالیبراسیون، لیست قطعات جایگزین و سایر اسناد کامل. نصب و راه اندازی در محل پشتیبانی می شود.
خدمات پس از فروش
1) خدمات گارانتی: اجزای اصلی (دينامومتر، فلنج تورک، سیستم کنورتر فرکانس) برای یک سال تضمین می شوند.و قطعات معیوب در طول دوره گارانتی بدون هزینه تعمیر یا تعویض می شوند.
2) پشتیبانی فنی: پشتیبانی فنی دو زبانه (چینی و انگلیسی) در طول عمر ارائه می شود، با زمان پاسخ ≤4 ساعت؛ عیب یابی از راه دور (بر اساس کامپیوتر) ،راهنمای پیکربندی راه حل ماژولار، و پاسخ های آنلاین به سوالات فنی پشتیبانی می شود.
3) خدمات آموزشی: ما 2 روز آموزش عملیاتی رایگان در محل ارائه می دهیم، شامل نصب تجهیزات، تنظیمات پارامتر، آزمایش وضعیت عملیاتی، تجزیه و تحلیل داده ها و نگهداری روزانه،تا اطمینان حاصل شود که کاربران در استفاده از سیستم مهارت دارند..
8.سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا ۳۰% T/T پیش سپرده، قبل از ارسال به صورت کامل پرداخت کنید.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
