SSCD250-1500-4000 250kW موتور دیزل سیستم بنک آزمایش دینامومتر الکتریکی

فهرست مدل

1. فهرست مدل بررسی اجمالی

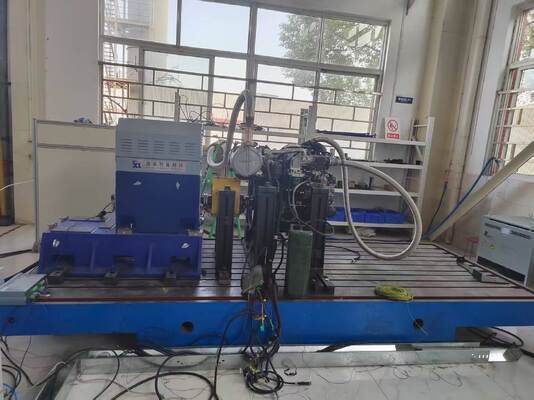

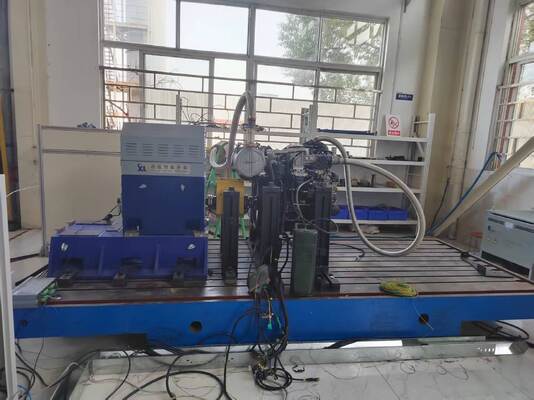

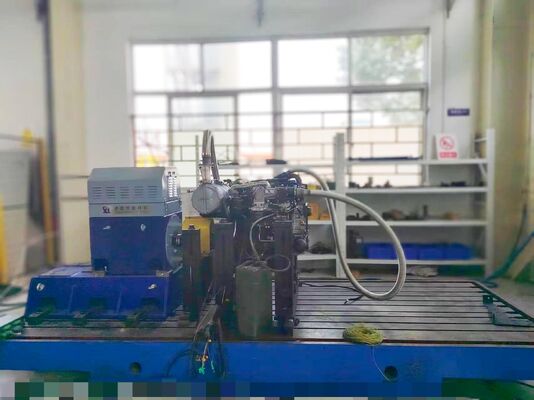

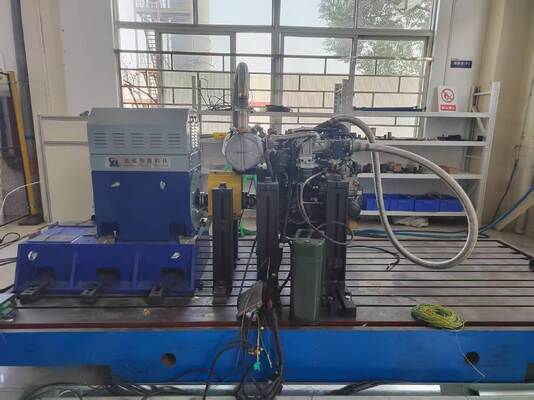

سیستم تست دینامومتر برقی موتور دیزل SSCD250-1500-4000 250kW از یک دینامومتر برقی AC با توان بالا به عنوان واحد تست اصلی استفاده می کند که با یک سیستم اینورتر مبدل فرکانس فعال چهار ربع وارداتی جفت شده است تا بازخورد انرژی کارآمد به شبکه را به دست آورد و دقت تست و مزایای صرفه جویی در انرژی را متعادل کند. این سیستم از سیستم اندازه گیری و کنترل Xunlan XLE1000 به عنوان هسته کنترل خود استفاده می کند و به طور خودکار چرخه های آزمایشی مختلف مورد نیاز توسط مقررات و پارامترهای تعریف شده توسط کاربر را تکمیل می کند. این سیستم به طور یکپارچه تجهیزات کمکی خارجی مانند کنتورهای مصرف سوخت گذرا، دستگاه های کنترل دما و دوده سنج را ادغام می کند. از طریق یک سیستم جمع آوری داده با دقت بالا، پارامترهای عملیاتی مختلف موتور را در زمان واقعی ثبت می کند و پس از پردازش توسط نرم افزار حرفه ای، گزارش های آزمایشی استاندارد شده را تولید می کند. این سیستم برای نیازهای تست چند بعدی موتورهای دیزل 250 کیلووات، از جمله عملکرد قدرت، ویژگی های انتشار و قابلیت اطمینان مناسب است.

2. SSCD250-1500-4000 250kW دینامومتر برقی پارامترهای فنی

3سیستم تست دینامومتر برقی موتور دیزل SSCD250-1500-4000 250kWفهرست مدل استاندارد مرجعها

این سیستم به شدت به استانداردهای ملی اجباری و توصیه شده مربوطه پایبند است تا از اعتبار و جهانی بودن نتایج آزمایش اطمینان حاصل شود. استانداردهای مرجع خاص به شرح زیر است:

1) GB17691-2018 "محدودیت های انتشار و روش های اندازه گیری آلاینده ها از وسایل نقلیه دیزلی سنگین": یک استاندارد اجباری ملی که به طور خاص برای آزمایش انتشار موتور دیزل تدوین شده است تا اطمینان حاصل شود که نتایج آزمایش با مقررات زیست محیطی مطابقت دارد.

2) GB/T 18297-2024 "روش های تست عملکرد موتورهای خودرو": یک استاندارد ملی توصیه شده که برای انواع موتورهای خودرو (از جمله موتورهای دیزل و بنزینی) قابل اجرا است و روش ها و روش های تست عملکرد را استاندارد می کند.

3) GB/T 17692-2024 "روش تست توان خالص موتورهای خودرو و موتورهای محرک": یک استاندارد ملی توصیه شده که الزامات فنی و روش های محاسبه را برای آزمایش توان خالص موتورها روشن می کند.

4) GB/T 19055-2024 "روش های تست قابلیت اطمینان موتورهای خودرو": یک استاندارد ملی توصیه شده که مشخصات تست یکپارچه و مبنای ارزیابی را برای تست قابلیت اطمینان موتور ارائه می دهد.

4سیستم تست دینامومتر برقی موتور دیزل SSCD250-1500-4000 250kWفهرست مدل مزایای فنی1) دقت بالای دینامومتر:

مجهز به یک سنسور گشتاور با دقت بالا 0.05% FS با برند HBM آلمان و جفت شده با ماژول جبران گشتاور پیش بینی کننده سیستم تبدیل فرکانس ABB ACS880، به نوسان سرعت فوق العاده کم ±0.02% در محدوده گشتاور ثابت 0-1500rpm دست می یابد و به طور دقیق ویژگی های گشتاور بالا در سرعت کم موتور را ثبت می کند و نیازهای تست دقیق تجهیزات سنگین را برآورده می کند؛2) سازگاری گسترده با شرایط عملیاتی:

از محدوده تست سرعت گسترده 1500-4000rpm پشتیبانی می کند و تمام شرایط عملیاتی گشتاور ثابت و توان ثابت را پوشش می دهد و می تواند شرایط عملیاتی پیچیده ای مانند تغییرات ناگهانی بار و تغییرات مداوم بار را شبیه سازی کند و با الزامات تست حالت پایدار، گذرا و پویا موتورهای دیزل با جابجایی بزرگ 250 کیلووات سازگار است.3) مزایای قابل توجه صرفه جویی در انرژی:

توپولوژی بازخورد انرژی، که از یک طراحی فیلتر LC سه مرحله ای + IGBT موازی اشتراک جریان استفاده می کند، راندمان بازخورد انرژی تا 98.7٪ دارد، مصرف انرژی را بیش از 30٪ در مقایسه با تجهیزات دینامومتر سنتی کاهش می دهد، بیش از 850000 کیلووات ساعت انرژی تست در سال صرفه جویی می کند و هزینه های عملیاتی بلندمدت را به طور قابل توجهی کاهش می دهد.4) سیستم پایدار و قابل اعتماد است:

این سیستم، سیستم اندازه گیری و کنترل با دقت بالای Seelong XLE1000 را با یک ماژول جمع آوری داده های چند بعدی ادغام می کند تا پارامترهای کلیدی مانند دما، فشار، گشتاور و سرعت موتور را در زمان واقعی نظارت کند. این سیستم دارای عملکردهای تشخیص خودکار خطا، هشدار و حفاظت اضطراری برای اطمینان از عملکرد پایدار تجهیزات تحت بار زیاد طولانی مدت است.5) بسیار سازگار و قابل انطباق:

با چندین استاندارد اصلی ملی مطابقت دارد و می تواند با موتورهای دیزل کلاس 250 کیلووات از برندها و مدل های مختلف سازگار شود. این سیستم از آیتم های تست مختلفی مانند عملکرد قدرت، ویژگی های انتشار، قابلیت اطمینان و دوام پشتیبانی می کند و به طور انعطاف پذیر نیازهای سناریوهای مختلف مانند تحقیق و توسعه، تولید و تست را برآورده می کند.5

. سیستم تست دینامومتر برقی موتور دیزل SSCD250-1500-4000 250kWفهرست مدل 1) تحقیق و توسعه وسایل نقلیه تجاری سنگین:

بهینه سازی عملکرد قدرت و کنترل انتشار موتورهای دیزل برای کامیون های سنگین، اتوبوس ها و سایر وسایل نقلیه تجاری برای برآورده کردن الزامات مقررات زیست محیطی چین VI و بالاتر و ارائه پشتیبانی داده برای تطبیق موتور و خودرو؛2) تایید ماشین آلات ساختمانی:

سازگار با موتورهای دیزلی که در ماشین آلات ساختمانی مانند بیل مکانیکی، لودر و جرثقیل استفاده می شود، قابلیت اطمینان، دوام و پایداری خروجی قدرت موتور با شبیه سازی تغییرات ناگهانی بار و عملکرد مداوم با بار زیاد در شرایط کاری سخت تأیید می شود.3) تست قدرت دریایی:

شبیه سازی شرایط بار متغیر و عملکرد مداوم در حین ناوبری کشتی، آزمایش راندمان پیشرانه، اقتصاد سوخت، عملکرد انتشار و پایداری عملیاتی طولانی مدت موتورهای دیزل دریایی، ارائه مبنایی برای بهینه سازی سیستم های قدرت دریایی؛4) ارزیابی مجموعه ژنراتور:

برای آزمایش عملکرد قدرت مجموعه های ژنراتور دیزلی استفاده می شود، با تمرکز بر ارزیابی پایداری ولتاژ، پایداری فرکانس و قابلیت تامین برق مداوم تحت بار، برای اطمینان از عملکرد قابل اعتماد سیستم های تولید برق اضطراری و منابع تغذیه پشتیبان صنعتی؛5) تست تعمیر و بازسازی:

برای موتورهای دیزل کلاس 250 کیلووات که تعمیر یا بازسازی شده اند، یک بازرسی مجدد جامع عملکرد و رتبه بندی کیفیت انجام می شود تا اطمینان حاصل شود که عملکرد قدرت و شاخص های انتشار موتورهای تعمیر شده با استانداردهای و الزامات مربوطه مطابقت دارد، بنابراین کیفیت محصولات بازسازی شده را تضمین می کند.6

. سیستم تست دینامومتر برقی موتور دیزل SSCD250-1500-4000 250kWفهرست مدل مدل
