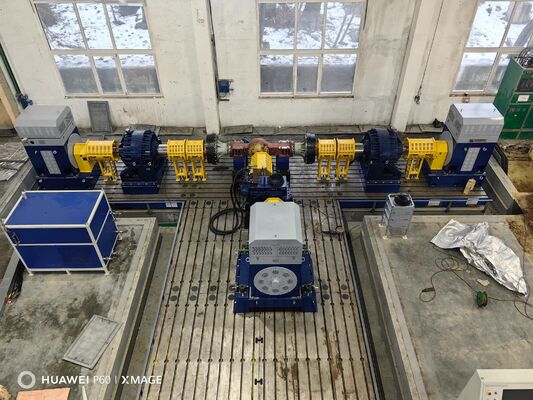

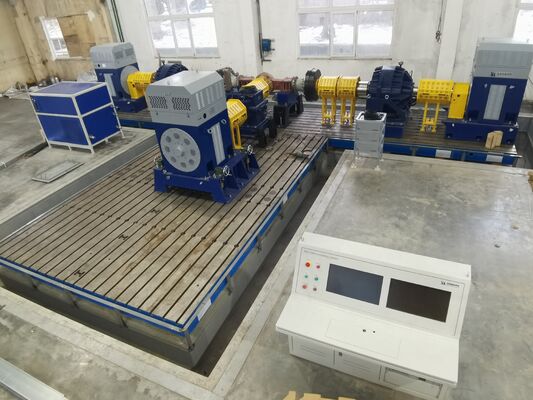

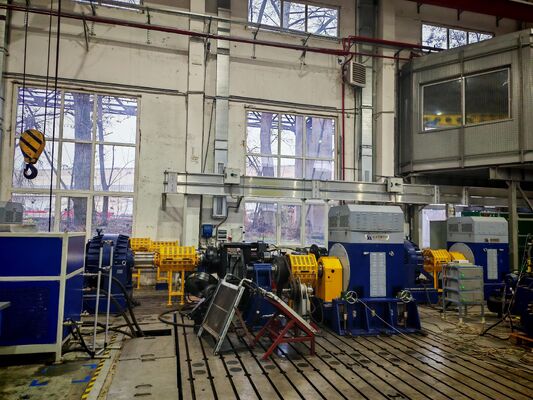

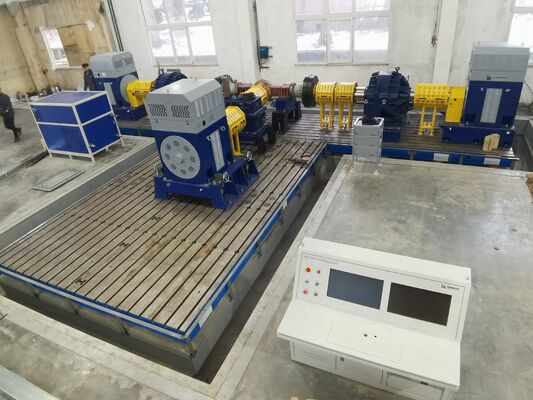

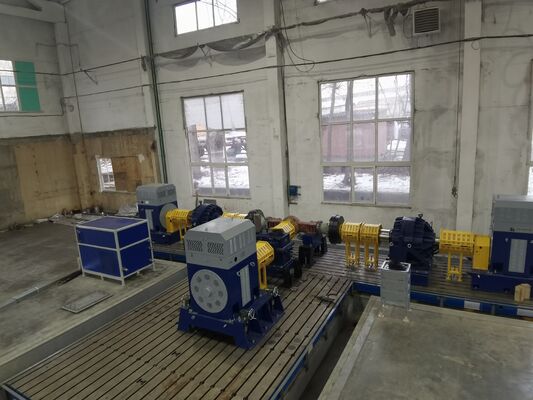

SSCD22-1000-4500 سیستم تست دینامومتر الکتریکی محور خودرو
1.SSCD22-1000-4500 سیستم تست دینامومتر الکتریکی محور خودرو توضیحات جزء سیستم
سیستم تست دینامومتر الکتریکی محور خودرو SSCD22-1000-4500 یک پلت فرم تست جامع با کارایی بالا و مقرون به صرفه است که به طور خاص برای آزمایش محورهای خودروهای کم مصرف کلاس 22 کیلووات و سیستم های انتقال سبک طراحی شده است. این سیستم ماژول های اصلی مانند دینامومتر محرک سبک وزن، دینامومتر بار با راندمان بالا، فلنج گشتاور با دقت بالا و سیستم اندازه گیری و کنترل هوشمند را یکپارچه می کند. این به طور جامع تأیید عملکرد معمول، آزمایش دوام و نیازهای ارزیابی قابلیت اطمینان شرایط عملیاتی روزانه محورها را در خودروهای تجاری سبک، خودروهای میکرو، خودروهای الکتریکی کمسرعت و ماشینآلات ساختمانی کوچک پوشش میدهد و راهحلی دقیق، کارآمد و اقتصادی برای تحقیق و توسعه محور کممصرف و بازرسی کیفیت تولید انبوه ارائه میدهد.
| نام مؤلفه |
مشخصات اصلی |
نام تجاری |
| دینامومتر درایو SSCD22-1000-4500 |
قدرت: 22 کیلو وات; گشتاور نامی: 210 نیوتن متر; سرعت نامی: 1000 دور در دقیقه; حداکثر سرعت: 4500 دور در دقیقه; پشتیبانی از گشتاور ثابت / سرعت ثابت / قدرت ثابت / کنترل شبیه سازی وضعیت عادی جاده. زمان پاسخگویی: ≤8 میلی ثانیه |
Seelong |
| دینامومتر بار SSCD22-1000-4500 |
قدرت: 22 کیلو وات; گشتاور نامی: 210 نیوتن متر; سرعت نامی: 1000 دور در دقیقه; حداکثر سرعت: 4500 دور در دقیقه; دقت کنترل گشتاور: ≤ ± 0.2% FS. سیستم اتلاف حرارت هوا خنک با راندمان بالا (با تنظیم بازخورد کنترل دما). |
Seelong |
| فلنج گشتاور |
محدوده اندازه گیری 0-500 نیوتن متر؛ دقت 0.2% FS؛ وضوح سرعت 0.1 دور در دقیقه؛ زمان پاسخ پویا ≤1 ms |
HBM |
| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V±10%; فرکانس: 50-60 هرتز؛ فناوری کنترل برداری؛ حفاظت پنج برابری در برابر جریان اضافه، اضافه ولتاژ، گرمای بیش از حد، اضافه بار و اتصال کوتاه. |
برند معروف بین المللی |
| سیستم اندازه گیری و کنترل XLP-1000 |
کامپیوتر صنعتی: IPC510; پردازنده: Core i5، رم: 32 گیگابایت، هارد: 1 ترابایت SSD؛ نرم افزار اندازه گیری و کنترل اختصاصی XLP-1000. از اکتساب همزمان چند کاناله، تجسم داده ها و تولید گزارش سفارشی پشتیبانی می کند. |
Seelong |
| سیستم جمع آوری داده ها |
شامل واحدهای دریافت دما / لرزش / سر و صدا. محدوده دما -20 ~ 200 ℃ (دقت ± 0.3 ℃)؛ فرکانس ارتعاش 5Hz-10kHz. محدوده اندازه گیری نویز 30-120dB (دقت ± dB). |
Seelong |
| براکت نصب قابل تنظیم |
محدوده تنظیم ارتفاع مرکز: 200-500 میلی متر؛ ظرفیت بار: ≥500 کیلوگرم؛ خطای صافی سطح نصب: ≤0.02mm/m |
Seelong |
| صفحه چدن |
مواد: HT300 (استحکام کششی ≥300MPa)؛ ساختار میرایی تک لایه + طراحی میرایی پایه؛ خطای صافی ≤0.02mm/m |
Seelong |
| جفت شدن |
سرعت مجاز ≥ 6000 دور در دقیقه؛ ظرفیت گشتاور ≥ 800 نیوتن متر؛ ساختار بافر الاستیک؛ مواد آلیاژی با مقاومت بالا |
Seelong |
| پوشش محافظ |
ساختار محافظ نیمه بسته؛ ارتفاع ≥ 1.5 متر؛ مرتبط با سیستم (شروع-ایست + ترمز اضطراری + زنگ هشدار)؛ مواد اولیه جاذب صدا و کاهش نویز داخلی (کاهش نویز ≥ 15dB). |
Seelong |
| ایستگاه روانکاری در مقیاس کوچک |
فشار عرضه روغن 0.3-0.8MPa؛ تنظیم هوشمند جریان؛ محدوده کنترل دمای روغن 30-60 ℃؛ مجهز به فیلتراسیون، هشدار سطح روغن و عملکردهای هشدار دما / فشار روغن. |
Seelong |
2. پارامترهای فنی سیستم تست دینامومتر الکتریکی محور خودرو SSCD22-1000-4500
| دسته بندی پارامترها |
شاخص های فنی |
| مارک دینامومتر هسته ای |
Seelong |
| قدرت نامی دینامومتر درایو |
22 کیلو وات |
| گشتاور نامی دینامومتر درایو |
210 نیوتن متر |
| سرعت نامی دینامومتر درایو |
1000 دور در دقیقه |
| حداکثر سرعت دینامومتر درایو |
4500 دور در دقیقه |
| محدوده سرعت گشتاور ثابت |
0-1000 دور در دقیقه |
| محدوده سرعت توان ثابت |
1000-4000 دور در دقیقه |
| درایو زمان پاسخ دینامومتر |
≤8 میلیثانیه |
| قدرت نامی دینامومتر بار |
22 کیلو وات |
| گشتاور نامی دینامومتر بار |
210 نیوتن متر |
| دقت کنترل گشتاور دینامومتر بار |
≤±0.2% FS |
| محدوده فلنج گشتاور |
0-500 نیوتن متر |
| دقت فلنج گشتاور |
0.2٪ FS |
| وضوح سرعت فلنج گشتاور |
0.1 دور در دقیقه |
| زمان پاسخ دینامیکی فلنج گشتاور |
≤1 میلیثانیه |
| محدوده تنظیم ارتفاع مرکز براکت نصب |
200-500 میلی متر |
| باربر براکت نصب |
≥500 کیلوگرم |
| جنس صفحه چدن |
HT300 (مقاومت کششی ≥ 300 مگاپاسکال) |
3. SSCD22-1000-4500 سیستم تست دینامومتر الکتریکی محور خودرو مزایای هسته سیستم
- طراحی سبک و کم هزینه، مناسب برای نیازهای کوچک و متوسط:دینامومترهای دوگانه 22 کیلووات (210 نیوتن متر/1000-4500 دور در دقیقه) دقیقاً برای محورهای خودروهای سبک با اشغال ≤8 ㎡، با طراحی هوا خنک جایگزین طراحی آب خنک، هزینه قابل کنترل، مناسب برای شرکتهای کوچک و متوسط، تیمهای راهاندازی و دانشگاهها سازگار هستند.
- دقیقاً برای سناریوهای کم مصرف، بدون به خطر انداختن دقت تست، سازگار شده است:مجهز به فلنج گشتاور با دقت بالا HBM (دقت FS 0.2 درصد)، بهینه سازی شده برای محدوده گشتاور ثابت 0-1000rpm و محدوده توان ثابت 1000-4000rpm، جلوگیری از اتلاف دقت و گرفتن دقیق پارامترهای هسته.
- آسان برای کار و نگهداری، کاهش هزینه های نیروی کار:سیستم اندازه گیری و کنترل ساده XLP-1000 مجهز به یک کامپیوتر صنعتی Core i5 است و می تواند پس از 1-2 روز آموزش به طور مستقل کار کند. اجزای ایستگاه روغنکاری با هوا خنک و کوچک ساختار ساده ای دارند و تعمیر و نگهداری روزانه نیازی به تیم حرفه ای ندارد.
- سازگاری گسترده + ایمنی و قابلیت اطمینان، پاسخگویی به سناریوهای متعدد:ارتفاع مرکزی براکت نصب از 200 تا 500 میلی متر قابل تنظیم است، با ظرفیت تحمل بار ≥500 کیلوگرم، قابل انطباق با انواع مختلف محورهای خودروی کم مصرف. پوشش محافظ نیمه بسته دارای طراحی ایمنی سه گانه و کاهش نویز است که نیازهای سناریوهای آزمایشگاهی و کارگاهی را برآورده می کند.
- طراحی بسیار کارآمد و صرفه جویی در انرژی تلفات عملیاتی را کاهش می دهد:اجزای سیستم مصرف برق پایینی دارند و از خواب هوشمند پشتیبانی می کنند که به طور قابل توجهی مصرف برق و هزینه های عملیاتی طولانی مدت را کاهش می دهد.
4. SSCD22-1000-4500 سیستم تست دینامومتر الکتریکی محور خودرو مناطق کاربردی سیستم
- Lمیدان هشت وسیله نقلیه تجاری و میکروکار: آزمایش محورهای محرک و محورهای فرمان برای کامیونهای سبک، میکروونها و خودروهای الکتریکی کمسرعت (مانند Wuling Hongguang V و Changan Star)، که تأیید عملکرد معمولی مانند توان خروجی، راندمان انتقال، گشتاور راهاندازی و دوام کوتاهمدت را پوشش میدهد تا نیازهای تست و بررسی کیفیت انبوه را برآورده کند.
- اسمیدان محور ماشین آلات ساخت و ساز مرکز خرید: تست محور برای ماشین آلات ساختمانی کوچک مانند لودرهای کوچک، مینی بیل مکانیکی و لیفتراک برقی انجام می شود. تستهای سازگاری بار و قابلیت اطمینان برای بار سنگین 0-1000 دور در دقیقه و محدوده سرعت عملیاتی معمولی 1000-4000 دور در دقیقه انجام میشود تا به ماشینآلات ساختمانی کوچک کمک کند تا صرفهجویی در مصرف انرژی را ارتقا دهند.
- Lزمینه تحقیق و توسعه و آموزش محور ow-power: این یک پلت فرم تحقیق و توسعه مقرون به صرفه برای شرکت های کوچک و متوسط محور و تیم های تحقیقاتی دانشگاه، پشتیبانی از تحقیق و توسعه و آزمایش بهینه سازی ساختار محور کم مصرف، تطبیق سیستم انتقال، بهبود بهره وری انرژی و غیره را فراهم می کند. کار با آن آسان است و پارامترها بصری هستند و می توان از آن به عنوان تجهیزات تجربی برای رشته های مهندسی خودرو در دانشگاه ها برای کمک به دانش آموزان در درک اصول و فرآیندهای تست محور استفاده کرد.
- بازرسی کیفی و خدمات پس از فروش کوچک و متوسط:مطابق با استانداردهای ملی و صنعتی، ما خدمات تست تخصصی محورهای کم مصرف را به آژانس های بازرسی کیفیت منطقه ای و شرکت های زنجیره تعمیر خودرو ارائه می دهیم، بازرسی صلاحیت کارخانه محصول، تشخیص عیب پس از فروش (مانند صدای محور، انتقال غیرعادی گشتاور و غیره) را پوشش می دهیم و به سرعت گزارش های تست دقیق را صادر می کنیم.
5. استانداردهای مرجع سیستم مرجع تست دینامومتر الکتریکی محور خودرو SSCD22-1000-4500
- QC/T 533 – 2020 "مجموعه محور محرک خودروهای تجاری"
- QC/T 534 – 2020 «شاخصهای ارزیابی تست رومیزی برای محور محرک خودرو»
- GB/T 23920-2024 "ماشین آلات ساختمانی - محورها"
- JB/T 5929-1991 "روش های تست قابلیت اطمینان برای محور محرک ماشین آلات ساختمانی"
- JB/T 10634-2023 "دینامومتر الکتریکی"
6. سیستم تست دینامومتر الکتریکی محور خودرومدلفهرست کنید
| مدل |
توان نامی (کیلو وات) |
گشتاور نامی (نیوتن متر) |
سرعت نامی (دور در دقیقه) |
حداکثر سرعت (دور در دقیقه) |
محدوده قدرت ثابت (دور در دقیقه) |
محدوده گشتاور ثابت (دور در دقیقه) |
دقت اندازه گیری گشتاور
(%FS)
|
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000-4000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0-1000 |
0.05/0.1/0.2 |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000-3000 |
0-1000 |
0.05/0.1/0.2 |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000-2600 |
0-1000 |
0.05/0.1/0.2 |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500-5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500-4500 |
0-1500 |
0.05/0.1/0.2 |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500-4500 |
0-1500 |
0.05/0.1/0.2 |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500-4000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500-4000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500-3800 |
0-1500 |
0.05/0.1/0.2 |
پشتیبانی از خدمات سفارشی شده: محدوده سرعت، محدوده گشتاور، عملکردهای نرم افزار تست و راه حل های سازگار با محیط ویژه را می توان با توجه به نیازها سفارشی کرد.
7. تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل های استاندارد: ظرف 90 روز ارسال می شود (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش بین المللی لجستیک و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، آسیای جنوب شرقی و خاورمیانه (گزینه های حمل و نقل دریایی / زمینی موجود، از جمله بسته بندی ایمن و ضد رطوبت و ضد زنگ).
3) خدمات پشتیبانی: ما مدارک و گواهی های مبدا کامل گواهینامه CE و ISO را ارائه می دهیم و یک متخصص تدارکات اختصاصی در طول فرآیند برای کمک به ترخیص کالا از گمرک و اطمینان از تحویل ایمن و به موقع تجهیزات بزرگ به سایت پیگیری می کند.
پشتیبانی پس از فروش
1) تعهد گارانتی:ضمانت 1 ساله قطعات اصلی (دینامومتر، فلنج گشتاور)، نگهداری مادام العمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب های ناشی از خطای انسانی.
2) پشتیبانی فنی:خدمات 24 ساعته دو زبانه (انگلیسی و چینی)، زمان پاسخگویی ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب اولیه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت یابی تجهیزات و کالیبراسیون و مشخصات اتصال خط لوله / خط) اعزام می کند. راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله تست روشن شدن، کالیبراسیون پارامترها و تست اتصال سیستم). 3 روز آموزش رایگان بهره برداری حرفه ای (پوشش عملکرد تجهیزات، تنظیمات پارامتر، تعمیر و نگهداری روزانه و عیب یابی) ارائه خواهد شد تا اطمینان حاصل شود که اپراتورها در استفاده از تجهیزات در مقیاس بزرگ مهارت دارند.
4) خدمات از راه دور: پشتیبانی از اشکال زدایی از راه دور از طریق رایانه، ارتقاء سیستم، و راهنمایی پیکربندی راه حل مدولار، حل سریع مشکلات فنی در حین استفاده و به حداقل رساندن تلفات خرابی.
8.سوالات متداول
س: حداقل مقدار سفارش برای همکاری ما چقدر است؟
A: ما از سفارش دنباله کوچک 1 عددی برای محصولات موجودی پشتیبانی می کنیم.
س: چگونه می توانم در مورد محصولات بیشتر بیاموزم؟
پاسخ: لطفا ایمیل خود را بگذارید تا کتاب نمونه الکترونیکی شما را برای شما ارسال کنیم.
س: مدت پرداخت شما چیست؟
A: به طور معمول 30٪ سپرده T / T، قبل از حمل و نقل به طور کامل پرداخت کنید.
س: زمان سفارشات من چقدر است؟
A: چرخه تولید دینامومترها 6-8 هفته است، چرخه تولید سنسورها 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
س: چگونه راه حل کلی نیمکت تست را بدست آوریم؟
پاسخ: ایمیل خود را برای ما بگذارید، کادر فنی ما در مورد طرح دقیق با شما ارتباط برقرار خواهد کرد.
س: آیا می توانم برای بازدید از کارخانه شما بیایم؟
A: مطمئنا، شما همیشه خوش آمدید که یک بازدید داشته باشید.
