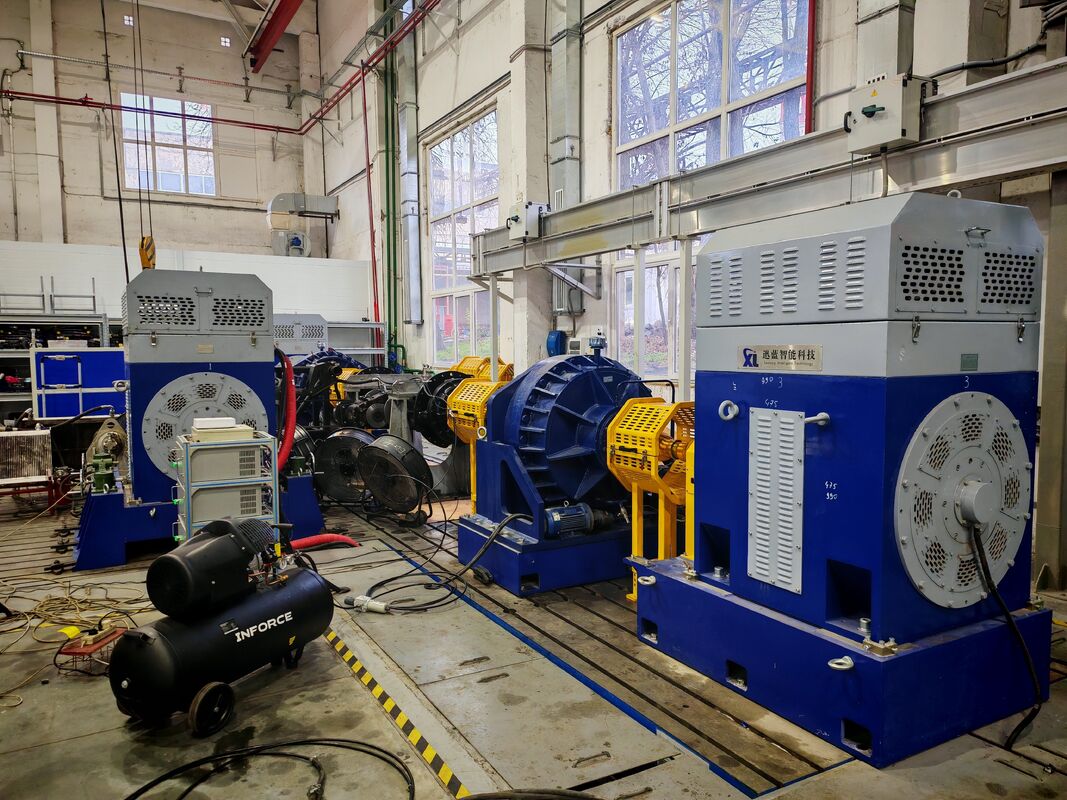

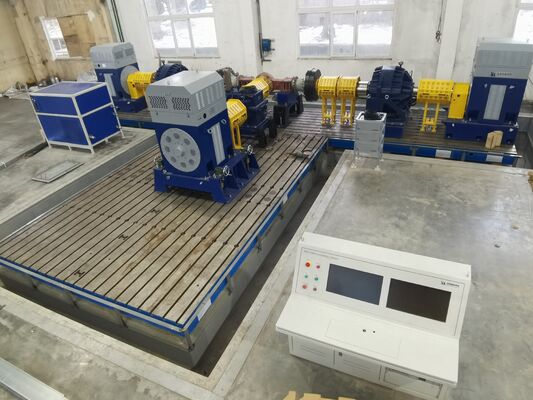

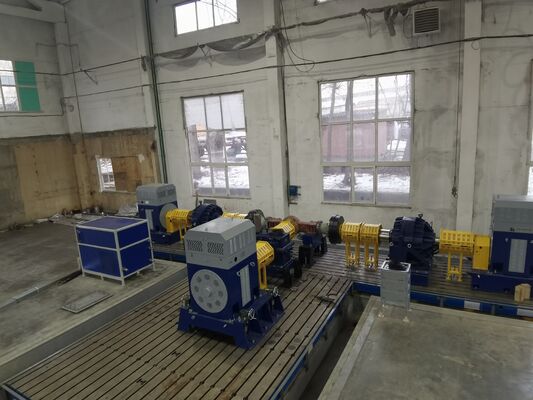

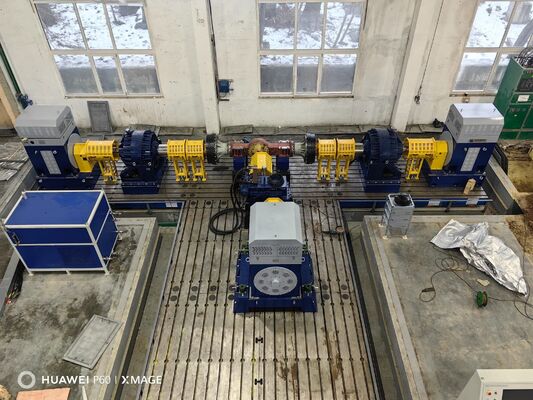

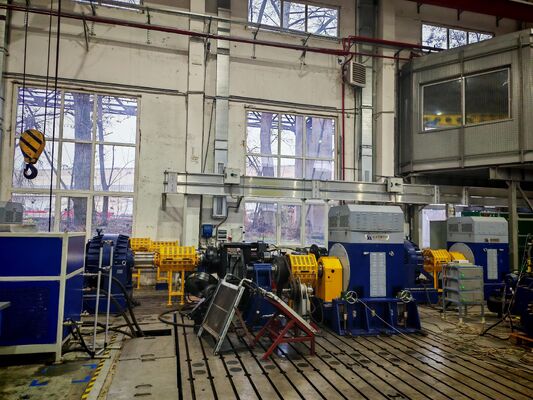

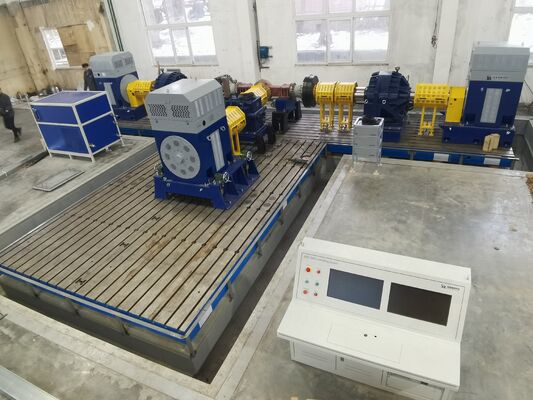

SSCD45-1000-4000 سیستم بنک آزمایش دینامومتر الکتریکی محور خودرو
1.SSCD45-1000-4000 مشخصات قطعات سیستم بنچ آزمون دینامومتر الکتریکی محور خودرو
سیستم تست بنچ SSCD45-1000-4000 در محور اتومبیل یک سیستم تست با عملکرد بالا است.پلت فرم آزمایشی جامع مقرون به صرفه که به طور خاص برای آزمایش محورهای اتومبیل با قدرت پایین تا متوسط و سیستم های انتقال 45kW طراحی شده استاین سیستم شامل ماژول های هسته ای مانند یک دینامومتر محرک با کارایی بالا، یک دینامومتر بار با عملکرد بالا، یک فلنج چرخشی با دقت بالا،و یک سیستم اندازه گیری و کنترل هوشمنداین به طور جامع بر نیازهای روتین بررسی عملکرد، آزمایش دوام و ارزیابی قابلیت اطمینان شرایط عملیاتی پیچیده برای محورها برای وسایل نقلیه تجاری سبک پوشش می دهد.خودروهای کوچکی و متوسط، کامیون های الکتریکی و ماشین آلات ساختمانی متوسط، ارائه یک راه حل دقیق، کارآمد و پایدار برای تحقیق و توسعه و بازرسی کیفیت تولید انبوه محورهای 45kW.
| نام قطعات |
مشخصات اصلی |
برند |
| داینامتر SSCD45-1000-4000 |
قدرت خروجی: 45kW؛ ناقل نامی: 430 Nm؛ سرعت نامی: 1000 rpm؛ حداکثر سرعت: 4000 rpm؛ پشتیبانی از ناقل ثابت / سرعت ثابت / قدرت ثابت / کنترل شبیه سازی شرایط جاده پیچیده؛زمان پاسخ: ≤8 ms |
سیلونگ |
| SSCD45-1000-4000 دینامومتر بار |
قدرت: 45kW؛ ناقل نامی: 430 Nm؛ سرعت نامی: 1000 rpm؛ حداکثر سرعت: 4000 rpm؛ دقت کنترل ناقل: ≤ ± 0.2٪ FS؛سیستم تبعید گرما با کارایی بالا با خنک سازی هوا (با تنظیم بازخورد کنترل دمای). |
سیلونگ |
| فلنج تورک |
محدوده اندازه گیری 0-1000 Nm؛ دقت 0.2٪ FS؛ وضوح سرعت 0.1 rpm؛ زمان پاسخ پویا ≤1 ms |
HBM |
| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V ± 10٪؛ فرکانس: 50-60Hz؛ فناوری کنترل بردار؛ پنج برابر محافظت در برابر جریان بیش از حد ، ولتاژ بیش از حد ، گرم شدن بیش از حد ، اضافه بار و مدار کوتاه. |
زیمنس |
| سیستم اندازه گیری و کنترل XLP-1000 |
کامپیوتر صنعتی: IPC510؛ CPU: Core i7، RAM: 64GB، هارد دیسک: 2TB SSD؛ XLP-1000 نرم افزار اندازه گیری و کنترل اختصاصی؛ پشتیبانی از جمع آوری همزمان چند کانال، تجسم داده،و تولید گزارش های سفارشی. |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل واحدهای اندازه گیری دمای / ارتعاش / سر و صدا؛ محدوده دمای -20 ~ 300 °C (دقیق ± 0.3 °C) ؛ فرکانس ارتعاش 5Hz-20kHz؛ محدوده اندازه گیری سر و صدا 30-130dB (دقیق ± 1dB). |
سیلونگ |
| براکت نصب قابل تنظیم |
محدوده تنظیم ارتفاع مرکز: 250-600mm؛ ظرفیت حمل: ≥800kg؛ خطای مسطحیت سطح نصب: ≤0.02mm/m |
سیلونگ |
| صفحه آهن ریخته |
ماده: HT300 (قوه کششی ≥300MPa) ، ساختار جذب شوک دو لایه + طراحی تقویت شده خنک کننده؛ خطای مسطح ≤0.02mm/m |
سیلونگ |
| اتصال |
سرعت مجاز ≥ 5000 دور در دقیقه؛ ظرفیت گشتاور ≥ 1200 Nm؛ ساختار کش کش انعطاف پذیر؛ مواد آلیاژ با قدرت بالا. |
سیلونگ |
| پوشش محافظ |
ساختار محافظ نیمه بسته؛ ارتفاع ≥ 1.8m؛ سیستم متصل (از شروع تا توقف + ترمز اضطراری + آلارم)ماده ی جذب صدا و کاهش سر و صدا با کارایی بالا (کم کردن سر و صدا ≥ 20dB). |
سیلونگ |
| ایستگاه روغن روان کننده (سطح متوسط) |
فشار تزریق روغن 0.3-1.0MPa؛ تنظیم جریان هوشمند؛ محدوده کنترل دمای روغن 30-60°C؛ مجهز به فیلتر،عملکردهای هشدار سطح روغن و آژیر نورمال دمای روغن / فشار. |
سیلونگ |
2.SSCD45-1000-4000 پارامترهای فنی سیستم بنک آزمایش دینامومتر الکتریکی محور خودرو
| دسته بندی پارامترها |
شاخص های فنی |
| برند دینامومتر هسته ای |
سیلونگ |
| قدرت اسمی دینامومتر محرک |
۴۵ کیلووات |
| داینامومتر محرک چرخش نامی |
۴۳۰Nm |
| سرعت اسمی دینامومتر درایو |
1000 دور در دقیقه |
| حداکثر سرعت دینامومتر |
۴۰۰۰ چرخش در دقیقه |
| محدوده سرعت گشتاور ثابت |
0 تا 1000 دور در دقیقه |
| محدوده سرعت قدرت ثابت |
1000-3800 دور در دقیقه |
| زمان پاسخ دینامومتر درایو |
≤8ms |
| قدرت نامی دینامومتر بار |
۴۵ کیلووات |
| چرخش نامی دینامومتر بار |
۴۳۰Nm |
| دقت کنترل گشتاور دینامومتر بار |
≤±0.2٪FS |
| محدوده فلنج تورک |
0-1000Nm |
| دقت فلنج چرخش |
0.2٪ FS |
| رزولوشن سرعت فلنج تورک |
0.1 دور در دقیقه |
| زمان پاسخ دینامیکی فلنج چرخش |
≤1ms |
| محدوده تنظیم ارتفاع مرکز براکت نصب |
250-600 میلی متر |
| حامل بار بر روی براکت نصب |
≥800kg |
| مواد صفحه آهن ریخته |
HT300 (مقاومت کششی ≥ 300 MPa) |
3.SSCD45-1000-4000 سیستم بنک آزمایش دینامومتر الکتریکی محور خودرو مزایای اصلی
- به طور دقیق به سناریوهای قدرت پایین تا متوسط، تعادل عملکرد و هزینه:دینامومترهای دوگانه 45kW (430Nm/1000-4000rpm) به طور خاص برای پاسخگویی به نیازهای محورهای خودروهای کلاس 45kW، که ≤10m2 را اشغال می کنند، طراحی شده اند.و طراحی خنک کننده هوا باعث تعادل کارایی تبعید گرما و کنترل هزینه می شود.، که آن را برای نیازهای آزمایش در مقیاس بزرگ شرکت های کوچک و متوسط تولید، موسسات تحقیقاتی و سازمان های آزمایش مناسب می کند.
- سیستم تست با دقت بالا، قابلیت اطمینان داده های ارتقا یافته:مجهز به فلنج چرخشی با دقت بالا HBM (0.2٪ دقت FS) ، با الگوریتم های بهینه شده برای محدوده اصلی 0-1000rpm چرخش ثابت و 1000-3800rpm قدرت ثابت،پاسخ پویا و دقیق پارامتر دارد.، با رعایت استانداردهای دوگانه آزمایش دقیق در سطح تحقیق و توسعه و بازرسی کیفیت تولید انبوه.
- بهره برداری هوشمندانه و راحت، بهینه سازی هزینه های بهره برداری و نگهداری:نسخه استاندارد سیستم اندازه گیری و کنترل XLP-1000 مجهز به یک کامپیوتر صنعتی Core i7 است.و آموزش می تواند در عرض 3 روز برای کار مستقل تکمیل شوداجزای مانند خنک کننده هوا و ایستگاه روان کننده متوسط دارای ساختارهای بالغ هستند و نگهداری روزانه نیازی به تیم حرفه ای در وظیفه ندارد.که به طور قابل توجهی هزینه های نیروی کار را کاهش می دهد.
- سازگاری گسترده و حفاظت قوی، ایمن و سازگار با سناریوهای متعدد:ارتفاع مرکز براکت نصب قابل تنظیم از 250 تا 600 میلی متر است و ظرفیت حمل ≥ 800 کیلوگرم است.مانند وسایل نقلیه تجاری سبک و ماشین آلات ساختمانی متوسطپوشش محافظ نیمه بسته با حفاظت سه گانه از ایمنی و طراحی موثر کاهش سر و صدا مجهز است که نه تنها نیازهای آزمایش دقیق در آزمایشگاه را برآورده می کند،اما همچنین با سناریوهای آزمایش تولید انبوه در کارگاه سازگار است.
- طراحی بسیار کارآمد و صرفه جویی در انرژی با هزینه های عملیاتی قابل کنترل:اجزای اصلی سیستم از حالت خواب هوشمند پشتیبانی می کنند که مصرف انرژی را در مقایسه با تجهیزات سنتی 30٪ کاهش می دهد.که منجر به مزایای قابل توجهی در هزینه های عملیاتی در دراز مدت می شود.
4.SSCD45-1000-4000 حوزه های کاربرد سیستم بنچ آزمایش دینامومتر الکتریکی محور خودرو
- Lوسایل نقلیه تجاری و وسایل نقلیه مسافربری کوچک و متوسط میدان:قابل استفاده برای آزمایش محور محور و محور فرمان کامیون های سبک، وانت های متوسط، اتومبیل های خانوادگی، وسایل نقلیه شخصی الکتریکی و غیرهشامل بررسی عملکرد معمولی مانند قدرت خروجی، بهره وری انتقال، گشتاور شروع و دوام طولانی مدت، پاسخگویی به نیازهای مقیاس بزرگ بازرسی کیفیت تولید انبوه و آزمایش پس از فروش.
- ممحورهای ماشین آلات ساختمانی با اندازه ایدیومfايد:آزمایش محور برای بارگذاری های متوسط، حفاری ها، قالیشویی های الکتریکی، جرثقیل های کوچک و سایر ماشین آلات ساختمانی انجام می شود.آزمایشات مقاومت در برابر خستگی و قابلیت اطمینان برای محدوده بار سنگین با سرعت پایین 0-1000rpm و محدوده سرعت عملیاتی 1000-3800rpm انجام می شود.، که به ارتقاء صرفه جویی در انرژی و بهینه سازی عملکرد سیستم انتقال ماشین آلات ساختمانی کمک می کند.
- 45kWcدخترaxle تحقیق و توسعه وsعلمیrجستجوtهرfايد:ارائه یک پلت فرم R & D مقرون به صرفه برای تولید کنندگان محور و تیم های تحقیقاتی دانشگاه، پشتیبانی از آزمایش R & D مانند بهینه سازی ساختار محور 45kW، تطبیق سیستم انتقال،و بهبود بهره وری انرژی؛ کار آن آسان است و دارای درجه بالایی از تجسم پارامتر است.و می تواند به عنوان یک دستگاه تجربی آموزش عملی برای رشته های مهندسی خودرو و مهندسی مکانیک در دانشگاه ها استفاده شود.، کمک به دانش آموزان برای تسلط بر اصول اصلی و روش های عملی آزمایش محور.
- Lبازرسی کیفیت در مقیاس بزرگ و آزمایش توسط شخص ثالث میدان:ما با استانداردهای ملی و صنعتی مطابقت داریم و خدمات تست مخصوص محور کلاس 45kW را برای آژانس های کنترل کیفیت منطقه ای، گروه های بزرگ تولید خودرو،و شرکت های آزمایش شخص ثالثخدمات ما شامل بازرسی واجد شرایط کارخانه محصول، بازرسی نمونه گیری کیفیت دسته و تشخیص خطای پس از فروش (مانند سر و صدا محور، انتقال ناقل غیر طبیعی،و کاهش بهره وری انتقال)، و به سرعت گزارش های آزمایش دقیق و قابل ردیابی را تولید کنید.
5.SSCD45-1000-4000 استانداردهای مرجع سیستم بنچ آزمایش دینامومتر الکتریکی محور خودرو
- QC/T 533-2020 ¢ مجموعه محور محرک خودروهای تجاری ¢
- QC/T 534-2020 ¢ شاخص های ارزیابی تست بنچ برای محور راننده خودرو ¢
- GB/T 23920-2024 ماشین آلات ساختمانی - محورها
- JB/T 5929-1991 روش های آزمایش قابلیت اطمینان برای محور محرک ماشین آلات ساختمانی
- JB/T 10634-2023 داینامومتر الکتریکی
6. سیستم بنچ آزمون دینامومتر الکتریکی محور خودرومدللیست
| مدل |
قدرت نامی (کیلو وات) |
تورک نامینی (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده قدرت ثابت (rpm) |
محدوده گشتاور ثابت (rpm) |
دقت اندازه گیری تورک
(%FS)
|
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05/0.1/02 |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05/0.1/02 |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05/0.1/02 |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05/0.1/02 |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500 تا 4500 |
0-1500 |
0.05/0.1/02 |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500 تا 4500 |
0-1500 |
0.05/0.1/02 |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500 تا 4000 |
0-1500 |
0.05/0.1/02 |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500 تا 4000 |
0-1500 |
0.05/0.1/02 |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
خدمات سفارشی را پشتیبانی می کند: محدوده سرعت، محدوده گشتاور، توابع نرم افزار آزمایش و راه حل های سازگار با محیط خاص را می توان با توجه به الزامات سفارشی کرد.
7تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل های استاندارد: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات پشتیبانی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرکی کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تعهد تضمین:گارانتی یک ساله برای اجزای اصلی (دینامومتر، فلنج چرخش) ، نگهداری عمرانه؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی:خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ارسال می کند.و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش رایگان حرفه ای در مورد عملیات ارائه خواهد شد (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
4) خدمات از راه دور: از عیب یابی از راه دور از طریق کامپیوتر ، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار پشتیبانی می کند ، به سرعت مشکلات فنی را در طول استفاده حل می کند و از دست دادن زمان خرابی را به حداقل می رساند.
8.سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا ۳۰% T/T پیش سپرده، قبل از ارسال به صورت کامل پرداخت کنید.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
