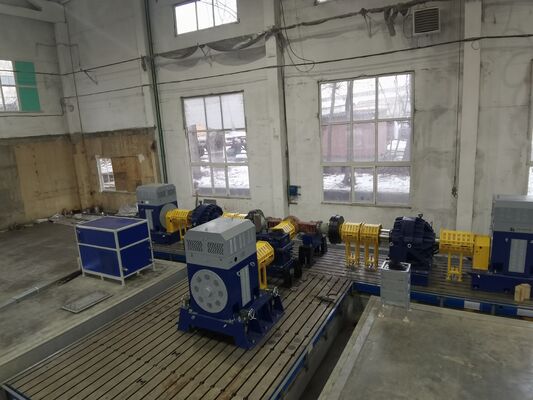

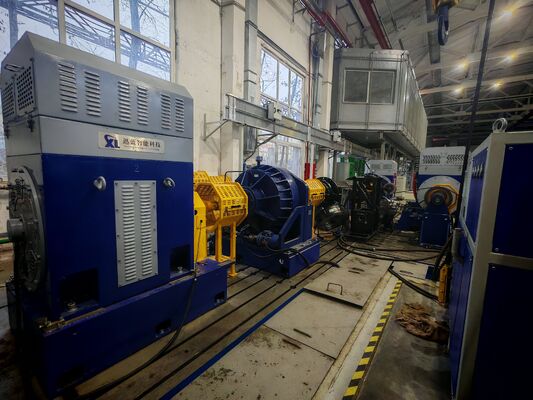

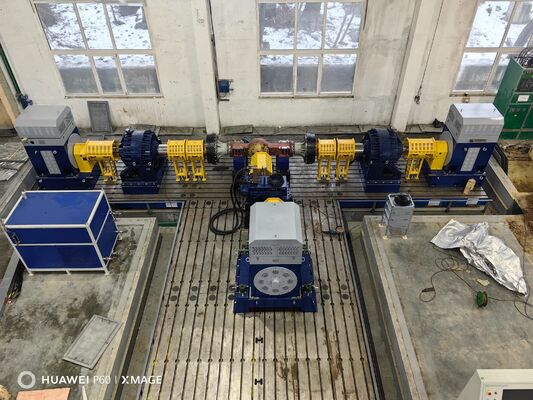

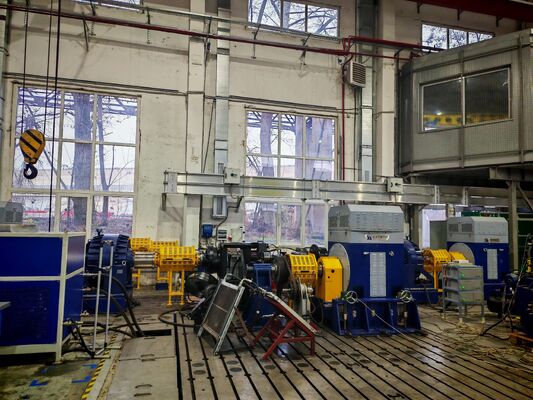

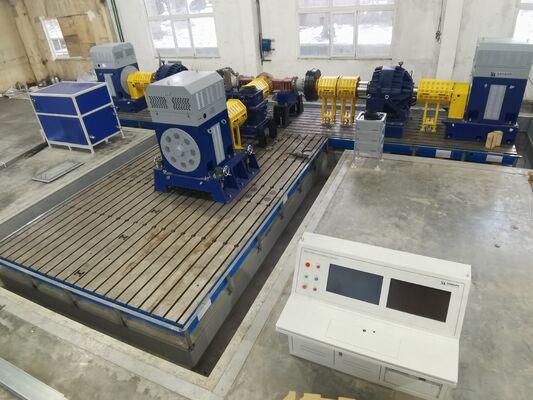

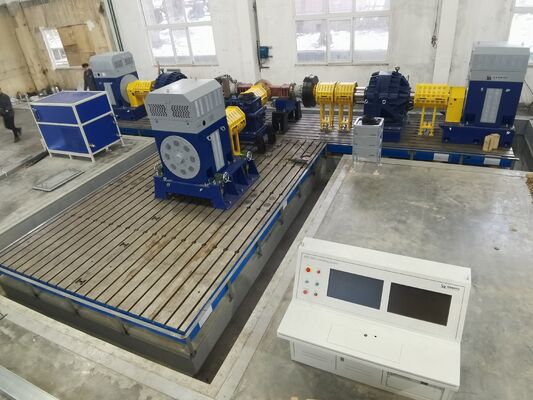

SSCD110-1000/3500 سیستم بنک آزمایش دینامومتر الکتریکی محور خودرو
خلاصه ارزش اصلی
دینامومتر محور خودرو SSCD110-1000/3500 ، مجهز به یک اینورتر ABB و فلنج چرخش HBM ، دارای قدرت 110 کیلو وات ، چرخش 1050 Nm و دقت 0.2٪ در مقیاس کامل است.مناسب برای آزمایش محورهای وسایل نقلیه تجاری متوسط و سنگین و ماشین آلات ساختمانی بزرگ، از R&D پیشرفته ، بازرسی کیفیت تولید انبوه و آزمایشات شخص ثالث پشتیبانی می کند. توسط CMC ، CE ، ISO9001 ، ISO45001 ، ISO14001 ، 92٪ بازخورد انرژی ،و محدوده قدرت / سرعت قابل تنظیماین یک راه حل مقرون به صرفه بین المللی برای تجهیزات آزمایش متوسط تا بالا را نشان می دهد.
1.SSCD110-1000/3500 مشخصات قطعات سیستم بنچ آزمایش دینامومتر الکتریکی محور خودرو
The SSCD110-1000/3500 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 110kW-class medium-to-high power automotive axles and heavy-duty transmission systemsاین سیستم شامل ماژول های اصلی مانند یک دینامومتر محرک با قدرت بالا، یک دینامومتر بار با سفتی بالا، یک فلنج گشتاور با دقت بالا و یک سیستم اندازه گیری و کنترل هوشمند است.این به طور جامع نیازهای بررسی عملکرد معمول را پوشش می دهد.، آزمایش دوام طولانی مدت و ارزیابی قابلیت اطمینان در شرایط عملیاتی پیچیده برای محورها در وسایل نقلیه تجاری متوسط تا سنگین، کامیون های سنگین انرژی جدید،وسایل نقلیه مخصوصاین شرکت راه حل های دقیق، کارآمد و پایدار بین المللی را برای ارتقاء تحقیق و توسعه در محور های کلاس 110 کیلو وات، بازرسی کیفیت تولید انبوه و آزمایشات شخص ثالث فراهم می کند.
| نام قطعات |
مشخصات اصلی |
برند |
| SSCD110-1000/3500 دینامومتر درایو |
قدرت: 110kW؛ چرخش نامی: 1050 Nm (در سرعت نامی 1000 rpm) ؛ سرعت نامی: 1000 rpm، حداکثر سرعت: 3500 rpm؛پشتیبانی از گشتاور ثابت / سرعت ثابت / قدرت ثابت / کنترل شبیه سازی شرایط جاده پیچیدهزمان پاسخ: ≤8 ms درجه حفاظت: IP54 |
سیلونگ |
| SSCD110-1000/3500 دینامومتر بار |
قدرت: 110kW ؛ چرخش نامی: 1050 Nm (در سرعت نامی 1000 rpm) ؛ چرخش نامی: 1000 rpm، حداکثر سرعت: 3500 rpm؛ دقت کنترل چرخش: ≤ ± 0.2٪ از مقیاس کاملسیستم تبعید گرما با کارایی بالا با خنک کردن هوا (با تنظیم بازخورد کنترل دمای)، دقت کنترل دمای ±2°C) درجه حفاظت: IP54 |
سیلونگ |
| فلنج تورک |
محدوده اندازه گیری: 0-2000 Nm؛ دقت: 0.2٪ از مقیاس کامل؛ وضوح سرعت: 0.1 rpm؛ زمان پاسخ پویا: ≤1 ms؛ خروجی سیگنال: 4-20mA آنالوگ / RS485 دیجیتال. |
HBM |
| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V±10٪؛ فرکانس: 50-60Hz؛ تکنولوژی کنترل وکتور؛ پنج برابر محافظت در برابر جریان بیش از حد ، ولتاژ بیش از حد ، گرم شدن بیش از حد ، حمل بیش از حد و مدار کوتاه؛پشتیبانی از بازخورد انرژی کنترل بهینه شدهدرجه حفاظت: IP21 |
ABB |
| سیستم اندازه گیری و کنترل XLP-1000 |
PC صنعتی: IPC510؛ CPU: Intel Core i7، RAM: 64GB، هارد دیسک: 2TB SSD؛ نرم افزار اندازه گیری و کنترل اختصاصی؛ پشتیبانی از جمع آوری همزمان چند کانال، تجسم داده،تولید گزارش های سفارشی، و به اشتراک گذاری داده های از راه دور؛ سازگار با MATLAB/Simulink co-simulation. |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل واحدهای اندازه گیری دمای / ارتعاش / سر و صدا؛ محدوده دمای -20 ~ 300 °C (دقیق ± 0.3 °C) ؛ فرکانس ارتعاش 5Hz-20kHz؛ محدوده اندازه گیری سر و صدا 30-130dB (دقیق ± 1dB) ؛پشتیبانی از تجزیه و تحلیل ارتباط چند بعدی داده ها; فرکانس نمونه گیری 1kHz |
سیلونگ |
| براکت نصب قابل تنظیم |
محدوده تنظیم ارتفاع مرکز: 300-650mm؛ ظرفیت حمل: ≥1500kg؛ خطا مسطحیت سطح نصب: ≤0.02mm/m؛ ساختار قفل سریع (دقت قفل ±0.01mm) ؛ ماده:Q235 فولاد کربن (معالجه پوشش ضد زنگ). |
سیلونگ |
| صفحه آهن ریخته |
ماده: HT300 (مقاومت کششی ≥300MPa) ؛ ساختار جذب شوک دو لایه + طراحی خنک کننده تقویت شده؛ خطای مسطح ≤0.02mm/m؛ درمان مقاوم به لباس سطحی (سختی HB200-220) ؛ابعاد: 3000×2000×300 میلی متر |
سیلونگ |
| اتصال |
سرعت مجاز ≥ 5000 دور در دقیقه؛ ظرفیت گشتاور ≥ 2500 Nm؛ ساختار کش کش لاستیکی؛ مواد آلیاژ با قدرت بالا (40CrNiMoA) ؛ طراحی بدون نگهداری (زندگی ≥ 10000 ساعت). |
سیلونگ |
| پوشش محافظ |
ساختار حفاظتی کاملاً بسته شده؛ ارتفاع ≥2.0 متر؛ متصل به سیستم (استارت-استاپ + ترمز اضطراری + هشدار صوتی و بصری)ماده ی جذب صدا و کاهش سر و صدا با کارایی بالا (کم کردن سر و صدا ≥ 25dB)؛ پنجره مشاهده مقاوم به ضربه (ضخامت شیشه 12 میلی متر) ؛ درجه حفاظت IP54 |
سیلونگ |
| ایستگاه روغن روان کننده (بزرگ) |
فشار تزریق روغن: 0.3-1.2MPa؛ تنظیم جریان هوشمند (مجموعه تنظیم: 5-50L/min) ؛ محدوده کنترل دمای روغن: 30-60°C (دقیقیت کنترل دمای: ±1°C)مجهز به فیلتر (دقیقیت فیلتر): 10μm) ، هشدار سطح روغن، آژیر نورمال دمای روغن / فشار و عملکرد پر کردن روغن خودکار؛ ظرفیت مخزن روغن: 200L |
سیلونگ |
2.SSCD110-1000/3500 پارامترهای فنی سیستم بنک آزمایش دینامومتر الکتریکی محور خودرو
| دسته بندی پارامترها |
شاخص های فنی |
| برند دینامومتر هسته ای |
سیلونگ |
| قدرت اسمی دینامومتر محرک |
110 کیلووات |
| چرخش نامی دینامومتر محرک |
1050 Nm (در سرعت نامی 1000 rpm) |
| دينامومتر را با سرعت نامي اش رانيد |
1000 دور در دقیقه |
| حداکثر سرعت دینامومتر محرک |
۳۵۰۰ چرخش در دقیقه |
| محدوده سرعت گشتاور ثابت |
0 تا 1000 دور در دقیقه |
| محدوده سرعت قدرت ثابت |
1000 تا 3000 چرخش در دقیقه |
| زمان پاسخ دینامومتر درایو |
≤8ms |
| قدرت نامی دینامومتر بار |
110 کیلووات |
| چرخش نامی دینامومتر بار |
1050 Nm (در سرعت نامی 1000 rpm) |
| دقت کنترل گشتاور دینامومتر بار |
≤±0.2% از مقیاس کامل |
| محدوده فلنج تورک |
0-2000Nm |
| دقت فلنج چرخش |
0.2 درصد از مقیاس کامل |
| رزولوشن سرعت فلنج تورک |
0.1 دور در دقیقه |
| زمان پاسخ دینامیکی فلنج چرخش |
≤1ms |
| محدوده تنظیم ارتفاع مرکز براکت نصب |
۳۰۰ تا ۶۵۰ میلی متر |
| حامل بار بر روی براکت نصب |
≥1500kg |
| مواد صفحه آهن ریخته |
HT300 (مقاومت کششی ≥ 300 MPa) |
| برند سیستم اینورتر فرکانس متغیر |
ABB |
| کل نیازهای برق سیستم |
180 کیلووات |
| اثر سیستم |
≤12m2 (طول × عرض × ارتفاع: 4.5m × 2.6m × 2.8m) |
| دمای محیط کار |
-10 تا 45 درجه سانتیگراد |
| رطوبت نسبی |
10٪ تا 85٪ (غیر منجمد) |
| ولتاژ منبع برق |
سه فاز AC 380V±10٪، 50/60Hz |
| وزن کل سیستم |
≤ 4000 کیلوگرم |
3.SSCD110-1000/3500 سیستم بنک آزمایش دینامومتر الکتریکی محور خودرو مزایای اصلی
- تطبیق عملکرد در کار سنگین: دو دینامومتر 110kW (1050Nm/1000-3500rpm) به طور دقیق با الزامات آزمایش سنگین در محورهای متوسط و قدرت بالا مطابقت دارند.محدوده گشتاور ثابت 0-1000rpm و محدوده قدرت ثابت 1000-3000rpm بهینه شده استاز بین بردن گرما با خنک کردن هوا (کنترل دمای ±2 °C) کارآمد و پایدار است و نیازهای سناریوهای تست طولانی مدت با شدت بالا را برآورده می کند.
- آزمایش دقیق بالا برای کار سنگین: HBM فلنج چرخش دامنه بالا (0-2000Nm، 0.2٪ دقت کامل) + کنورتر فرکانس ABB با قدرت بالا، الگوریتم اصلی برای شرایط کار سنگین بهینه شده است،دقت جمع آوری داده ها بالا است، ثبات قوی است، و معتبر و قابل اعتماد است.
- عملیات و نگهداری هوشمندانه و کارآمد: سیستم اندازه گیری و کنترل پیشرفته از اشتراک گذاری از راه دور و شبیه سازی پشتیبانی می کند. اجزای کلیدی مانند کوپلر (قدرت بار 2500Nm) بدون نگهداری هستند (مدت ≥10000h) ،و می تواند در 2-3 روز اجرا شود.، کاهش قابل توجهی در هزینه های نیروی انسانی و زمان توقف.
- سازگاری با وظایف سنگین و حفاظت قوی: براکت نصب قابل تنظیم از 300-650mm است و ظرفیت حمل ≥1500kg را دارد، که آن را برای نصب بر روی محورهای وسایل نقلیه سنگین بزرگ مناسب می کند.دارای حفاظت کاملاً بسته (IP54) و کاهش صدا ≥25dB است، تعادل ایمنی تست های سنگین با راحتی محیط عملیاتی.
- تضمین خدمات مرزی: کاملاً با CE / ISO 9001 / CU-TR گواهی شده است ، جدول زمانی لجستیک جهانی روشن ، چرخه سفارشی سازی شفاف ، پشتیبانی فنی 24/7 + گارانتی اصلی 1 ساله ، خرید مرزی بدون نگرانی.
4. SSCD110-1000/3500 حوزه های کاربرد سیستم بنچ آزمایش دینامومتر الکتریکی محور خودرو
- وسایل نقلیه تجاری متوسط و سنگین و کامیون های سنگین انرژی جدید: برای آزمایش محور درایو / محور فرمان کامیون های متوسط، کامیون های سنگین و کامیون های سنگین انرژی جدید ، شامل بررسی عملکرد اصلی مانند قدرت خروجی بار سنگین،بهره وری انتقال در دراز مدت، چرخش شروع و دوام، پاسخگویی به نیازهای بازرسی کیفیت تولید انبوه و R&D پیشرفته.
- ماشین آلات ساختمانی بزرگ:برای محورهای تجهیزات سنگین مانند بارگذاری های بزرگ، حفاری و جرثقیل های ساختمانی، ما بر محدوده سرعت سنگین 0-1000rpm و محدوده سرعت عملیاتی 1000-3000rpm تمرکز می کنیم,و انجام آزمایشات انعطاف پذیری بار و قابلیت اطمینان در شرایط سخت کار برای کمک به بهبود عملکرد تجهیزات.
- تحقیق و توسعه پیشرفته و آموزش علمی:یک پلت فرم تحقیق و توسعه قدرتمند برای تولید کنندگان بزرگ محور خودرو و آزمایشگاه های کلیدی دانشگاه ها فراهم می کند.پشتیبانی از تحقیق و توسعه عمیق و آزمایش مانند بهینه سازی ساختار محور وسایل نقلیه سنگین، تطبیق سیستم انتقال و بهبود بهره وری انرژی؛ سازگار با سیستم های شبیه سازی برای مناسب آموزش آموزش عملی پیشرفته در رشته های مهندسی خودرو دانشگاه.
- بازرسی کیفیت حرفه ای و آزمایشات شخص ثالث:با توجه به استانداردهای ملی و صنعتی و الزامات صدور گواهینامه بین المللی،ما خدمات تست تخصصی برای محورهای متوسط و قدرتمند را به آژانس های بازرسی کیفیت در سطح ملی و مراکز بزرگ آزمایش خودرو ارائه می دهیم، شامل بازرسی صلاحیت کارخانه، صدور گواهینامه دسترسی به بازار، تشخیص خطای پس از فروش و تولید گزارش های معتبر و قابل ردیابی.
5.SSCD110-1000/3500 استانداردهای مرجع سیستم بنچ آزمایش دینامومتر الکتریکی محور خودرو
- QC/T 533-2020 ¢ مجموعه محور محرک خودروهای تجاری ¢
- QC/T 534-2020 ¢ شاخص های ارزیابی تست بنچ برای محور راننده خودرو ¢
- GB/T 23920-2024 ماشین آلات ساختمانی - محورها
- JB/T 5929-1991 روش های آزمایش قابلیت اطمینان برای محور محرک ماشین آلات ساختمانی
- JB/T 10634-2023 داینامومتر الکتریکی
6. سیستم بنچ آزمون دینامومتر الکتریکی محور خودرومدللیست
| مدل |
قدرت نامی (کیلو وات) |
تورک نامینی (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده قدرت ثابت (rpm) |
محدوده گشتاور ثابت (rpm) |
دقت اندازه گیری تورک
(%FS)
|
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05/0.1/02 |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05/0.1/02 |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05/0.1/02 |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05/0.1/02 |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05/0.1/02 |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500 تا 4500 |
0-1500 |
0.05/0.1/02 |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500 تا 4500 |
0-1500 |
0.05/0.1/02 |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500 تا 4000 |
0-1500 |
0.05/0.1/02 |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500 تا 4000 |
0-1500 |
0.05/0.1/02 |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500 تا 3800 |
0-1500 |
0.05/0.1/02 |
خدمات سفارشی را پشتیبانی می کند: محدوده سرعت، محدوده گشتاور، توابع نرم افزار آزمایش و راه حل های سازگار با محیط خاص را می توان با توجه به الزامات سفارشی کرد.
7تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل های استاندارد: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات پشتیبانی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرکی کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تعهد تضمین:گارانتی یک ساله برای اجزای اصلی (دینامومتر، فلنج چرخش) ، نگهداری عمرانه؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی:خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ارسال می کند.و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش رایگان حرفه ای در مورد عملیات ارائه خواهد شد (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
4) خدمات از راه دور: از عیب یابی از راه دور از طریق کامپیوتر ، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار پشتیبانی می کند ، به سرعت مشکلات فنی را در طول استفاده حل می کند و از دست دادن زمان خرابی را به حداقل می رساند.
8.سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا ۳۰% T/T پیش سپرده، قبل از ارسال به صورت کامل پرداخت کنید.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
