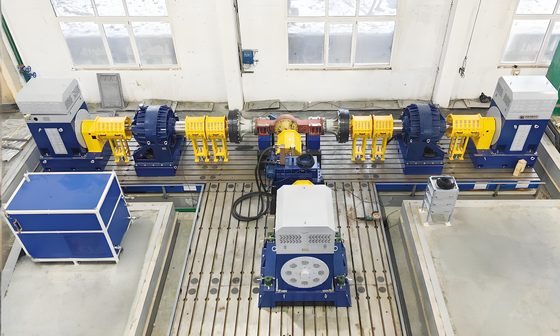

SSCH350-4000/10000 350kW سیستم بنک آزمون داینامومتر
1چرا بنک آزمون ما را انتخاب کنید؟
سیستم بنک آزمایش دینامومتر 350kW Seelong یک راه حل اصلی برای تحقیق و توسعه، آزمایش تولید انبوه،و تحقیقات علمی بررسي گيرندهاي پیشرفته در ماشين هاي سنگین، انتقال صنعتی و سایر زمینه ها. مزایای اصلی آن عبارتند از:
1) به طور دقیق برای سناریوهای سنگین استفاده شده است:طراحی شده به طور خاص برای انتقال های با چگالی قدرت بالا،نیاز تولیدکنندگان به آزمایش در کارخانه های سنگین در مقیاس بزرگ و مؤسسات تحقیقاتی برای شبیه سازی شرایط سخت کار را در نظر می گیرد.، و برای آزمایش چرخه عمر کامل سیستم های انتقال تجهیزات سنگین مناسب است.
2) اطلاعات با دقت بالا و معتبر:اجزای اصلی، پیکربندی درجه یک بین المللی و فن آوری های هسته ای مستقل توسعه یافته را اتخاذ می کنند. دقت اندازه گیری گشتاور به ± 0.2٪ FS می رسد،دقت اندازه گیری سرعت ±1r/min است، و داده ها قابل ردیابی و صادرات هستند، و الزامات آزمایش در سطح صدور گواهینامه سیستم های انتقال سنگین را برآورده می کنند.
3) سرعت گسترده و پوشش بار سنگین:محدوده سرعت نامی 4000-10000rpm، ناقل نامی 836Nm، مناسب برای آزمایش بار سنگین با سرعت بالا و شبیه سازی شرایط کار پیچیده گیرنده های سنگین در وسایل نقلیه تجاری سنگین،ماشین آلات ساختمانی، جعبه های گیربکس صنعتی و غیره
4) طیف گسترده ای از مدل های پشتیبانی شده:سری SSCH طیف کامل قدرت 30kW-400kW را پوشش می دهد، با مدل 350kW که پیکربندی پرچمدار برای سناریوهای سنگین است.می تواند در آینده از طریق ارتقاء ماژولار به 400 کیلو وات گسترش یابد، باعث می شود که سرمایه گذاری مقیاس پذیرتر باشد.
5) پایدار، قابل اعتماد و آسان برای نگهداری:اجزای اصلی از مارک های برتر بین المللی مانند کنورترهای فرکانس با قدرت بالا ABB و تحلیلگرهای قدرت با دقت بالا Yokogawa انتخاب می شوند.مجهز به محافظهای چندگانه از بیش از حد و یک سیستم کالیبراسیون گشتاور اتوماتیک، می تواند به طور مداوم و پایدار 24/7 کار کند که منجر به کاهش هزینه های نگهداری می شود.
6) یکپارچه و آماده برای استفاده از جعبه:کل سیستم از قبل با دینامومتر سنگین، کنترل هوشمند، جمع آوری داده های چند بعدی و محافظت از دمای ثابت ادغام شده است.اشکال زدایی و کالیبراسیون شرایط کار سنگین در کارخانه تکمیل می شود، و سیستم می تواند بلافاصله پس از نصب در محل استفاده شود، که چرخه اجرای پروژه را بسیار کوتاه می کند.
2. SSCH350-4000/10000 350kW نوع انتقال دینامومتر بنک تست اجزای اصلی سیستم
| طبقه بندی سیستم |
اجزای اصلی |
مشخصات مدل |
تولید کننده |
| سیستم دینامومتر الکتریکی |
داینامتر الکتریکی SSCH350-4000/10000 |
قدرت نامی 350kW، سرعت نامی 4000rpm، حداکثر سرعت 10000rpm، گشتاور نامی 836Nm |
سیلونگ |
| فلنج چرخش (SLFN1500) |
0-1500Nm، دقت ±0.2% FS |
سیلونگ |
| افزون کننده سرعت و پایه درایو سنگین |
نسبت سرعت 1:1.5، سرعت خروجی 0-15000rpm، ظرفیت گشتاور 1200Nm |
سیلونگ |
| SSCD400-600/2500 دینامومتر الکتریکی بارگذاری |
قدرت 400kW، سرعت نامی 600rpm |
سیلونگ |
| سیستم های کنترل و تامین برق |
سیستم اندازه گیری و کنترل XLP-2000 |
دقت اندازه گیری سرعت ±1 r/min، دقت کنترل گشتاور 0.5% FS |
سیلونگ |
| سیستم اینورتر فرکانس متغیر ACS880 |
واحد کنترل ABB + کابینت یکپارچه کار سنگین SEELONG |
ABB / Seelong |
| SLEVH400 منبع برق دو طرفه DC |
400kW، ولتاژ 24-1000V |
سیلونگ |
| سیستم مکانیکی |
اتصال با سرعت بالا برای کار سنگین |
سرعت مجاز: 15000 rpm؛ چرخش: 1200 Nm |
سیلونگ |
| محدود کننده گشتاور کار سنگین |
چرخش محدود 6000 Nm |
سیلونگ |
| صفحه ی آهن ریخته ی سنگین + شتاب دهنده ها |
4000×2000×300mm + طراحی خنک کننده ی بهار سنگین |
سیلونگ |
| جمع آوری داده ها و سیستم پشتیبانی |
ماژول جمع آوری داده های سنگین چند کانال (SL7P24/SL7M48) |
دمای (۲۴ کانال) + آنالوگ (۴۸ کانال) |
سیلونگ |
| دستگاه کنترل دمای مایع انتقال (SLE2500) |
دمای روغن ثابت (± 1 °C) نگه داشته می شود تا نیازهای تبعید گرما در کار سنگین را برآورده کند. |
سیلونگ |
| دستگاه کنترل دمای مایع خنک کننده (SLE1500) |
کنترل PLC، طراحی مبادله گرما صفحه سنگین |
سیلونگ |
| کابل های ضد شعله و ولتاژ بالا و سنگین |
قابل سازگاری با سناریوهای آزمایش 400kW |
لوایانگ یلان |
3. SSCH350-4000/10000 مشخصات فنی دینامومتر الکتریکی 350kW
| پارامترهای فنی |
مقادیر/ مشخصات |
| قدرت نامی |
۳۵۰ کیلووات |
| سرعت نامی |
۴۰۰۰ چرخش در دقیقه |
| حداکثر سرعت |
10000 دور در دقیقه |
| چرخش نامی |
836Nm |
| محدوده قدرت ثابت |
۴۰۰۰ تا ۱۰۰۰۰ چرخش در دقیقه |
| محدوده گشتاور ثابت |
0-4000دوره در دقیقه |
| دقت اندازه گیری گشتاور |
±0.2%FS |
| دقت اندازه گیری سرعت |
±1r/min |
| روش نصب |
پایه سفارشی غیر استاندارد برای کار سنگین |
| لوازم جانبی پشتیبان |
لوازم جانبی اتصال ویژه کار سنگین + فلنج چرخش |
| روش خنک کننده |
سیستم خنک کننده آب پیشرفته برای کار سنگین |
4.لیستی از مدل های سیستم بنک آزمون داینامومتر
| مدل |
قدرت نامی (کیلو وات) |
چرخش نامی (Nm) |
سرعت اسمی (rpm) |
حداکثر چرخش موتور (rpm) |
محدوده قدرت ثابت (rpm) |
محدوده گشتاور ثابت (rpm) |
دقت اندازه گیری گشتاور |
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.2٪ FS |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.2٪ FS |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.2٪ FS |
| SSCH55-4000/15000 |
55 |
132 |
4000 |
15000 |
4000 تا 15000 |
0-4000 |
0.2٪ FS |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
4000 تا 15000 |
0-4000 |
0.2٪ FS |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
4000 تا 15000 |
0-4000 |
0.2٪ FS |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
4000 تا 15000 |
0-4000 |
0.2٪ FS |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
4000 تا 15000 |
0-4000 |
0.2٪ FS |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
4000 تا 15000 |
0-4000 |
0.2٪ FS |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000 تا 12000 |
0-4000 |
0.2٪ FS |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000 تا 12000 |
0-4000 |
0.2٪ FS |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.2٪ FS |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.2٪ FS |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.2٪ FS |
توجه: کل سری از سفارشی سازی پارامترهای قدرت، سرعت و گشتاور پشتیبانی می کند.پیکربندی می تواند با توجه به نیازهای آزمایش بار سنگین مشتری تنظیم شود تا سناریوهای کاربردی بار سنگین مختلف را در محدوده 30KW-400KW برآورده کنداجزای اصلی از مارک های بین المللی درجه یک و محصولات ویژه بار سنگین مستقل توسعه یافته برای اطمینان از ثبات سیستم و سازگاری بار سنگین انتخاب می شوند.
5. SSCH350-4000/10000 350kW نوع انتقال دینامومتر سیستم بنک تست مزایای فنی
1)اندازه گیری با دقت بالا برای کار سنگین:دقت اندازه گیری تورک هسته و سرعت به سطح پیشرو در صنعت می رسد (تورک ± 0.2٪ FS، سرعت ± 1r / دقیقه)ترکیب شده با 48 کانال جذب سیگنال آنالوگ و 24 کانال جذب دمای، که پارامترهای کلیدی عملکرد گیرنده های سنگین را پوشش می دهد.پاسخگویی به نیازهای صدور گواهینامه محصول و تأیید تحقیقات علمی.
2)سرعت گسترده و پوشش بار سنگین:محدوده سرعت نامی 4000-10000rpm، چرخش نامی 836Nm، که می تواند به 15000rpm افزایش یابد، زمانی که با افزایش سرعت بار سنگین همراه است.برای آزمایش بار سنگین با سرعت بالا از گیرنده های سنگین مانند وسایل نقلیه تجاری فوق سنگین مناسب است، ماشین آلات ساختمانی و گیربکس های صنعتی و از شبیه سازی شرایط کار پیچیده مانند شبیه سازی بار و کنترل دمای پشتیبانی می کند.
3)سازگاری قوی با بارهای سنگین:به طور خاص براي انتقال قدرت با چگالي بالاتري طراحی شده، ساختار مکانیکی سخت کارش، سیستم خنک کننده پیشرفته،و واحد برق ولتاژ بالا همگی برای شرایط سنگین مداوم سازگار هستند و می توانند 1000 ساعت آزمایش دوام مداوم را تکمیل کنند.
4)توسعه و ارتقاء ماژولار:هر واحد سیستم یک ماژول سنگین مستقل است که از ارتقاء قدرت از 350 کیلووات به 400 کیلووات، گسترش کانال های آزمایش و سازگاری با استانداردهای جدید آزمایش پشتیبانی می کند.می تواند با توجه به افزایش ظرفیت تولید یا جهت های تحقیق انعطاف پذیر گسترش یابد.، کاهش هزینه های تکرار تجهیزات
5)ثابت و قابل اعتماد در زیر بار سنگین:اجزای اصلی از مارک های درجه یک بین المللی مانند کنورتر فرکانس قدرت بالا ABB و تحلیلگر قدرت سنگین یوکوگاوا انتخاب می شوند.دینامومتر هسته کار سنگین و سیستم اندازه گیری و کنترل به طور مستقل توسعه یافته و تحت آزمایش قرار گرفته اند.،000 ساعت بررسی عملیات سنگین. مجهز به دستگاه کالیبراسیون چرخش، حفاظت از بیش از حد و سایر طرح های ایمنی، می تواند بدون نگرانی 24 ساعت در روز کار کند.
6)تحویل یکپارچه:کل سیستم دینامومتر کار سنگین، کنترل، جمع آوری داده ها و حفاظت از قبل یکپارچه شده است. عیب یابی و کالیبراسیون شرایط کار سنگین در کارخانه تکمیل می شود.و سیستم می تواند در محل استفاده شود، که چرخه اجرای پروژه را بسیار کوتاه می کند.
7) بهینه سازی انرژی بار سنگین:با استفاده از اصل آزمایش بسته الکتریکی، انرژی الکتریکی تولید شده توسط دینامومتر بار سنگین می تواند به سیستم تامین برق برگردانده شود.صرفه جویی بیش از ۳۰ درصد از هزینه های انرژی در مقایسه با بنک های آزمایشی سنتی، و برای سناریوهای تست بار سنگین مستمر مناسب است.
6. SSCH350-4000/10000 350kW نوع انتقال دینامومتر سیستم تست بنچ زمینه های کاربرد
1)تولید وسایل نقلیه سنگین:آزمایش عملکرد، تأیید عمر و بازرسی کارخانه از AT، AMT و گیرنده های هیدرولیک برای وسایل نقلیه تجاری سنگین و وسایل نقلیه ویژه،همچنین کاهش دهنده های سنگین برای وسایل نقلیه انرژی جدید;
2) Cدر بخش ماشین آلات ساختمانی:آزمایشهای شبیه سازی شرایط عملیاتی طولانی مدت و طولانی مدت برای تجهیزات سنگین مانند حفاری، بارگذاری، جرثقیل ها و ماشین آلات معدن
3)میدان انتقال صنعتی:ارزیابی عملکرد کار سنگین و آزمایش عمر گیرنده جعبه های گیربکس صنعتی بزرگ، سیستم های محرک کمربند و سیستم های محرک زنجیره ای؛
4) Rهمه ترانزیت میدان:آزمایشات تطبیق سرعت و گشتاور و بررسی قابلیت اطمینان گیرنده برای وسایل نقلیه حمل و نقل سنگین راه آهن
5)موسسات تحقیقاتی و آموزشی:بستر تجربی اصلی برای دانشگاه ها و موسسات تحقیقاتی برای انجام تحقیقات در مورد موضوعات مانند بهره وری انتقال انتقال سنگین، تشخیص خطا،استفاده از مواد جدید، و فن آوری های صرفه جویی در انرژی
6)تولید کنندگان قطعات:بررسی عملکرد و آزمایش کنترل کیفیت اجزای اصلی گیرنده های سنگین کار (گیره های سنگین کار، گره ها، کلاچ ها).
7. SSCH350-4000/10000 350kW نوع انتقال دینامومتر سیستم مرجع بنچ تست
1) استاندارد ملی: "روش های آزمایش برای بنک آزمایش گیرنده خودرو" QC/T 29063-2011;
2) استانداردهای صنعت: JB/T 10409-2004 "روش های آزمایش برای انتقال ماشین آلات مهندسی" و GB/T 8542-2008 "روش های آزمایش برای جعبه های گیربکس صنعتی"
3) ISO/TR 19972"دستگاه های گرفتن و خارج کردن قدرت و اتصال قدرت ورودی برای تراکتورهای کشاورزی و جنگلی"
4) استانداردهای شرکت: مشخصات تست داخلی که بر اساس استانداردهای بین المللی مانند ISO 15085، SAE J2360 و DIN 3990 توسعه یافته است.
5) استانداردهای سفارشی: ما می توانیم به نیازهای خاص مشتریان خود تطبیق دهیم و فرآیندهای آزمایش و الزامات فنی خود را تنظیم کنیم.
8تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل استاندارد: کشتی های داخل۹۰ روز(از جمله آزمایش پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی:تحویل در 90 تا 120 روز، شامل لجستیک و توزیع بین المللی به مناطق عمده جهان از جمله اروپا، آمریکا، جنوب شرق آسیا و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس) ،از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات پشتیبانی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرک کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تعهد تضمین:گارانتی یک سالهدر مورد اجزای اصلی (دينامومتر، فلنج چرخش) ، نگهداری در طول عمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره ی گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی:دو زبانه 24/7خدمات انگلیسی و چینیزمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ،و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛5 روز آموزش حرفه ای عملیاتی رایگان ارائه می شود (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
4) خدمات از راه دور: از عیب یابی از راه دور از طریق کامپیوتر، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار پشتیبانی می کند، به سرعت مشکلات فنی را در طول استفاده و به حداقل رساندن تلفات زمان خرابی حل می کند.
9سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا 40٪ T / T سپرده، پرداخت کامل قبل از حمل.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
