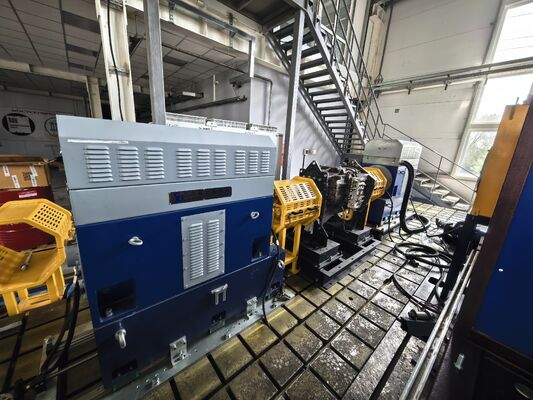

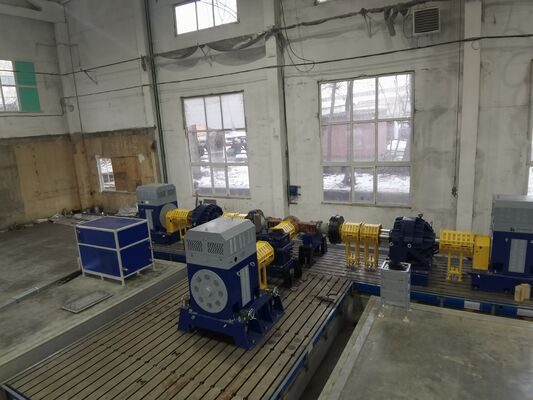

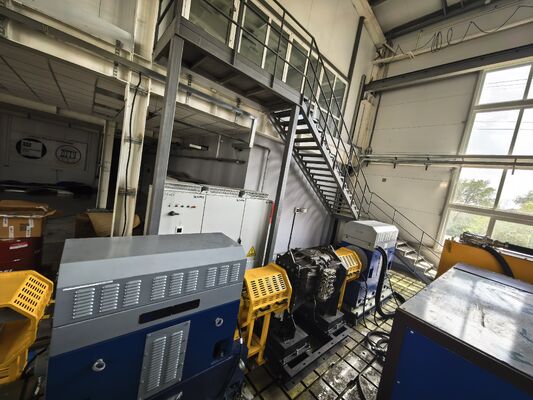

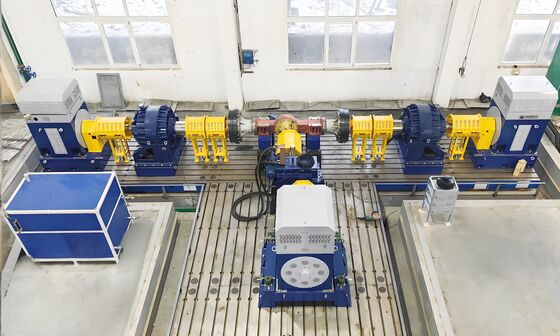

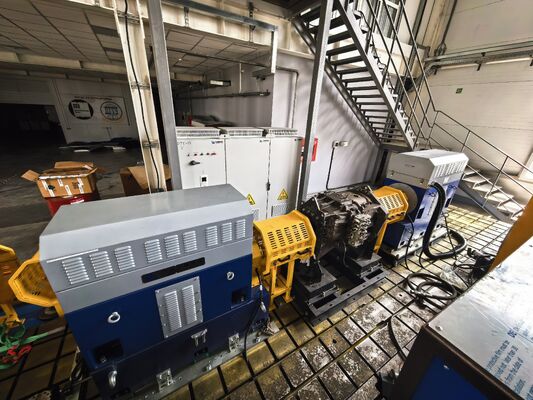

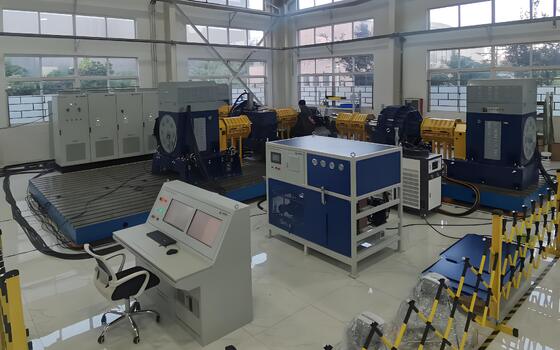

SSCH500-4000/10000 500 کیلوواتانتقال نوع دینامومتر TآزمایشBنچ سیستم
1. چرا میز تست ما را انتخاب کنید؟
سیستم میز تست دینامومتر نوع انتقال 500 کیلووات Seelong یک راه حل پرچمدار برای تحقیق و توسعه و تست تولید انبوه گیربکس های پیشرفته در زمینه تجهیزات سنگین و گیربکس های صنعتی با توان بالا است. مزایای اصلی آن به شرح زیر است:
1) تعهد گارانتی سازگاری عمیق با سناریوهای سنگین: سفارشی توسعه یافته برای گیربکس های با چگالی توان بالا کلاس 500 کیلووات، کاملاً مطابق با نیازهای تولیدکنندگان تجهیزات سنگین برای تست کارخانه ای سنگین انبوه و موسسات تحقیقاتی برای شبیه سازی شرایط کاری شدید، پوشش کل فرآیند تأیید طراحی سیستم انتقال سنگین، تست دوام و تشخیص خطا.
2) پشتیبانی داده با دقت فوق العاده بالا: این پیکربندی سطح بالای بین المللی را اتخاذ می کند و فناوری هسته ای فوق سنگین بار توسعه یافته مستقل را عمیقاً ادغام می کند، با دقت اندازه گیری گشتاور ±0.15% FS و دقت اندازه گیری سرعت ±1 دور در دقیقه. داده ها قابل ردیابی و قابل استخراج هستند و استانداردهای تست سطح گواهینامه بین المللی را برای سیستم های انتقال فوق سنگین بار برآورده می کنند.
3) طیف وسیعی از سرعت ها و پوشش بار سنگین: محدوده سرعت نامی 4000-10000 دور در دقیقه، گشتاور نامی 1194 نیوتن متر، که می تواند با یک افزایش دهنده سرعت سفارشی تا 15000 دور در دقیقه افزایش یابد، مناسب برای تست بار سنگین با سرعت بالا گیربکس های فوق سنگین مانند وسایل نقلیه تجاری فوق سنگین، ماشین آلات ساختمانی بزرگ، سیستم های انتقال دریایی و گیربکس های صنعتی بزرگ.
4) سازگاری و ارتقاء طیف کامل: سری SSCH طیف کاملی از توان 30 کیلووات تا 500 کیلووات را پوشش می دهد. مدل 500 کیلووات پیکربندی پرچمدار است و با تمام سری نیازهای تست سازگار است. این می تواند از طریق ارتقاء ماژولار در آینده به 600 کیلووات گسترش یابد و سرمایه گذاری تجهیزات را در بلند مدت ارزشمند کند.
5) عملیات فوق العاده پایدار و تضمین نگهداری: اجزای اصلی از برندهای درجه یک بین المللی مانند مبدل فرکانس فوق العاده قدرتمند ABB و تحلیلگر توان با دقت بالا Yokogawa انتخاب شده اند. مجهز به حفاظت اضافه بار سه گانه، کالیبراسیون خودکار گشتاور و سیستم نظارت بر عملیات و نگهداری از راه دور، می تواند به طور مداوم و پایدار 24/7 کار کند، که هزینه های عملیات و نگهداری را به میزان قابل توجهی کاهش می دهد.
6) تحویل یکپارچه سفارشی: واحد دینامومتر سنگین از پیش یکپارچه شده، سیستم کنترل هوشمند، ماژول جمع آوری داده های چند بعدی و سیستم اتلاف حرارت دمای ثابت. اشکال زدایی و کالیبراسیون شرایط کاری شدید سنگین در کارخانه تکمیل می شود و می توان آن را در محل مورد استفاده قرار داد که چرخه اجرای پروژه را به طور قابل توجهی کوتاه می کند.
2. اجزای اصلی سیستم میز تست دینامومتر نوع انتقال 500 کیلووات SSCH500-4000/10000
| طبقه بندی سیستم |
اجزای اصلی |
مشخصات مدل |
سازنده |
| سیستم دینامومتر الکتریکی |
دینامومتر الکتریکی SSCH500-4000/10000 |
توان نامی 500 کیلووات، سرعت نامی 4000 دور در دقیقه، حداکثر سرعت 10000 دور در دقیقه، گشتاور نامی 1194 نیوتن متر |
Seelong |
| فلنج گشتاور (SLFN2000) |
0-2000 نیوتن متر، دقت ±0.15% FS |
Seelong |
| افزایش دهنده سرعت و پایه درایو سنگین |
نسبت سرعت 1:1.5، سرعت خروجی 0-15000 دور در دقیقه، ظرفیت گشتاور 1800 نیوتن متر |
Seelong |
| دینامومتر الکتریکی باردار SSCD600-500/2000 |
توان 600 کیلووات، سرعت نامی 500 دور در دقیقه، حداکثر گشتاور بار 11460 نیوتن متر |
Seelong |
| سیستم های کنترل و منبع تغذیه |
سیستم اندازه گیری و کنترل سنگین XLP-2000 |
دقت اندازه گیری سرعت ±1 دور در دقیقه، دقت کنترل گشتاور 0.3% FS |
Seelong |
| سیستم اینورتر فرکانس متغیر (ACS880-600kW) |
واحد کنترل ABB + کابینت یکپارچه سنگین SEELONG |
ABB / Seelong |
| منبع تغذیه DC دو جهته (SLEVH600) |
600 کیلووات، ولتاژ 24-1200 ولت، راندمان تبدیل ≥96% |
Seelong |
| سیستم مکانیکی |
کوپلینگ سنگین با سرعت بالا |
سرعت مجاز: 15000 دور در دقیقه؛ گشتاور نامی: 1800 نیوتن متر؛ ظرفیت بار ضربه: 2500 نیوتن متر. |
Seelong |
| محدود کننده گشتاور سنگین |
حد گشتاور 8000 نیوتن متر، زمان پاسخ ≤ 5 میلی ثانیه |
Seelong |
| صفحه چدنی سنگین + جاذب ضربه |
5000×2500×350 میلی متر + طراحی میرا کننده سنگین، نرخ تضعیف ارتعاش ≥90% |
Seelong |
| سیستم جمع آوری و پشتیبانی داده |
ماژول جمع آوری داده سنگین چند کاناله (SL7P32/SL7M64) |
دما 32 کانال + آنالوگ 64 کانال، فرکانس نمونه برداری 1 کیلوهرتز |
Seelong |
| دستگاه کنترل دمای سیال انتقال (SLE3000) |
دمای روغن ثابت نگه داشته می شود (±0.5℃)، و توان اتلاف حرارت 30 کیلووات است. |
Seelong |
| دستگاه کنترل دمای خنک کننده (SLE2000) |
کنترل PLC، مبدل حرارتی صفحه ای سنگین با راندمان تبادل حرارت ≥85%. |
Seelong |
| کابل سنگین ولتاژ بالا ضد شعله |
ولتاژ نامی 10 کیلوولت، ظرفیت حمل جریان 630 آمپر، درجه ضد شعله UL94-V0 |
Luoyang Yilan |
3. مشخصات فنی دینامومتر الکتریکی 500 کیلووات SSCH500-4000/10000
| پارامترهای فنی |
مقادیر/مشخصات |
| توان نامی |
500 کیلووات |
| سرعت نامی |
4000 دور در دقیقه |
| حداکثر سرعت |
10000 دور در دقیقه |
| گشتاور نامی |
1194 نیوتن متر |
| محدوده توان ثابت |
4000-10000 دور در دقیقه |
| محدوده گشتاور ثابت |
0-4000 دور در دقیقه |
| دقت اندازه گیری گشتاور |
±0.15%FS |
| دقت اندازه گیری سرعت |
±1 دور در دقیقه |
| روش نصب |
پایه سفارشی غیر استاندارد سنگین |
| لوازم جانبی پشتیبانی |
لوازم جانبی اتصال ویژه سنگین + فلنج گشتاور |
| روش خنک کننده |
سیستم خنک کننده آبی تقویت شده فوق سنگین با توان اتلاف حرارت 50 کیلووات |
4. لیست مدل سیستم میز تست دینامومتر نوع انتقال سری SSCH
| مدل |
توان نامی (کیلووات) |
گشتاور نامی (نیوتن متر) |
سرعت نامی (دور در دقیقه) |
حداکثر سرعت موتور (دور در دقیقه) |
محدوده توان ثابت (دور در دقیقه) |
محدوده گشتاور ثابت (دور در دقیقه) |
دقت اندازه گیری گشتاور |
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
4500-15000 |
0-4500 |
0.2%FS |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
4500-15000 |
0-4500 |
0.2%FS |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
4500-15000 |
0-4500 |
0.2%FS |
| SSCH55-4000/15000 |
55 |
132 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.2%FS |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.2%FS |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.2%FS |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.2%FS |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.2%FS |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.2%FS |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000-12000 |
0-4000 |
0.2%FS |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000-12000 |
0-4000 |
0.2%FS |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
4000-10000 |
0-4000 |
0.2%FS |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000-10000 |
0-4000 |
0.2%FS |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000-10000 |
0-4000 |
0.2%FS |
| SSCH500-4000/10000 |
500 |
1194 |
4000 |
10000 |
4000-10000 |
0-4000 |
0.15%FS |
توجه: کل سری از سفارشی سازی شخصی پارامترهایی مانند توان، سرعت، گشتاور و دقت اندازه گیری پشتیبانی می کند. پیکربندی را می توان با توجه به نیازهای تست خاص مشتریان تنظیم کرد تا سناریوهای کاربردی متنوعی را در محدوده 30 کیلووات تا 600 کیلووات برآورده کند. اجزای اصلی از برندهای درجه یک بین المللی و محصولات ویژه تحقیق و توسعه مستقل انتخاب می شوند تا تعادلی بین پایداری سیستم، سازگاری و عملکرد هزینه تضمین شود.
5. مزایای فنی سیستم میز تست دینامومتر نوع انتقال 500 کیلووات SSCH500-4000/10000
1) اندازه گیری دقیق تحت بار سنگین: دقت اندازه گیری گشتاور هسته به ±0.15% FS می رسد و دقت اندازه گیری سرعت ±1 دور در دقیقه است. این دستگاه مجهز به ماژول جمع آوری آنالوگ 64 کاناله و ماژول جمع آوری دمای 32 کاناله است که پارامترهای کلیدی مانند راندمان انتقال، مشخصات ارتعاش و توزیع دما گیربکس های سنگین را به طور جامع پوشش می دهد. داده ها قابل ردیابی و قابل استخراج هستند و نیازهای گواهینامه محصول بین المللی و تأیید تحقیقات علمی سطح بالا را برآورده می کنند.
2) سازگاری گسترده با شرایط عملیاتی: محدوده سرعت نامی 4000-10000 دور در دقیقه، گشتاور نامی 1194 نیوتن متر، که می تواند با جفت شدن با یک افزایش دهنده سرعت فوق سنگین تا 15000 دور در دقیقه افزایش یابد. این می تواند شرایط کاری پیچیده ای مانند شروع، سربالایی و رانندگی با سرعت بالا تجهیزات فوق سنگین را شبیه سازی کند و از بیش از 1000 ساعت تست دوام مداوم پشتیبانی می کند.
3) بهینه سازی استحکام ساختاری: طراحی ساختار مکانیکی برای سناریوهای بار فوق سنگین بهینه شده است، استحکام بدنه تقویت شده است، سیستم یاتاقان با استحکام بالا ارتقا یافته است و کانال اتلاف حرارت بهینه شده است. این می تواند گشتاور ضربه ای پیک 1800 نیوتن متر را تحمل کند و برای تست شرایط کاری شدید گیربکس های فوق سنگین مناسب است.
4) گسترش و ارتقاء انعطاف پذیر: با اتخاذ معماری طراحی ماژولار، از گسترش کانال های تست، ارتقاء دقت اندازه گیری و سفارشی سازی منطق کنترل پشتیبانی می کند. در آینده، توان را می توان از 500 کیلووات به 600 کیلووات با جایگزینی ماژول هسته گسترش داد تا نیازهای رشد کسب و کار آینده را برآورده کند و هزینه های تکرار تجهیزات را کاهش دهد.
5) تضمین عملیات و نگهداری هوشمند: اجزای اصلی تحت تست بار فوق سنگین 2000 ساعته قرار گرفته اند و مجهز به کالیبراسیون خودکار گشتاور، حفاظت اضافه بار سه گانه و سیستم تشخیص خطای از راه دور هستند که می توانند به عملیات پایدار بدون نظارت 24/7 دست یابند و راندمان عملیات و نگهداری را بیش از 50% بهبود بخشند.
6) بازیابی انرژی با راندمان بالا: با اتخاذ اصل تست الکتریکی بسته، انرژی الکتریکی تولید شده توسط دینامومتر بار سنگین می تواند به طور موثر به سیستم منبع تغذیه بازگردانده شود، با نرخ استفاده از انرژی بیش از 90%. در مقایسه با میزهای تست سنتی، بیش از 40% در هزینه های انرژی صرفه جویی می کند و برای سناریوهای تست سنگین مداوم مناسب است.
7) پشتیبانی خدمات سفارشی: ما خدمات کل فرآیند را از طراحی راه حل تست، سفارشی سازی و توسعه تجهیزات، نصب و راه اندازی تا آموزش پس از عملیات و نگهداری ارائه می دهیم. ما می توانیم پیکربندی تجهیزات را با توجه به نیازهای تست خاص مشتریان بهینه کنیم و با استانداردهای تست انحصاری سازگار شویم.
6. مناطق کاربردی سیستم میز تست دینامومتر نوع انتقال 500 کیلووات SSCH500-4000/10000
1) تولید وسایل نقلیه سنگین: تست عملکرد، تأیید عمر و بازرسی کارخانه ای گیربکس های AT، AMT، هیدرولیکی و کاهنده های سنگین انرژی جدید برای وسایل نقلیه تجاری سنگین، وسایل نقلیه ویژه، وسایل نقلیه نظامی و سایر وسایل نقلیه.
2) ماشین آلات ساختمانی در مقیاس بزرگ: شبیه سازی تست شرایط کاری پیچیده طولانی مدت با بار بالا گیربکس های تجهیزات فوق سنگین مانند بیل مکانیکی بزرگ، جرثقیل های خزنده، ماشین آلات معدن و تجهیزات بارگیری و تخلیه بندر؛
3) ساخت و ساز دریایی و مهندسی اقیانوس: تست عملکرد و تأیید قابلیت اطمینان سیستم های انتقال برای کشتی های کوچک و متوسط، تجهیزات انتقال قدرت برای سکوهای فراساحلی و گیربکس ها برای یدک کش های بندر؛
4) گیربکس های صنعتی بزرگ: ارزیابی عملکرد سنگین و تست عمر گیربکس های صنعتی بزرگ، گیربکس های فن، سیستم های انتقال آسیاب نورد و دستگاه های انتقال ماشین آلات سیمان؛
5) موسسات تحقیقاتی پیشرفته: پلتفرم های آزمایشی اصلی برای دانشگاه ها و موسسات تحقیقاتی برای انجام تحقیقات پیشرفته در مورد موضوعاتی مانند بهینه سازی راندمان انتقال گیربکس های سنگین، فناوری تشخیص خطا، کاربرد مواد جدید و فناوری صرفه جویی در انرژی؛
6) تولیدکنندگان قطعات اصلی: تست تأیید عملکرد و کنترل کیفیت قطعات اصلی گیربکس های سنگین (چرخ دنده های سنگین، شفت های با استحکام بالا، کلاچ های سنگین، یاتاقان های مقاوم در برابر سایش).
7. استانداردهای مرجع سیستم میز تست دینامومتر نوع انتقال 500 کیلووات SSCH500-4000/10000
1) استاندارد ملی: "روش های تست برای میز تست گیربکس های خودرو" QC/T 29063-2011؛
2) استانداردهای صنعتی: JB/T 10409-2004 "روش های تست برای گیربکس های ماشین آلات مهندسی" و GB/T 8542-2008 "روش های تست برای گیربکس های صنعتی"؛
3) ISO/TR 19972 "شفت های توان خروجی و اتصالات ورودی توان برای تراکتورهای کشاورزی و جنگلداری"
4) استانداردهای سازمانی: مشخصات تست داخلی توسعه یافته بر اساس استانداردهای بین المللی مانند ISO 15085، SAE J2360 و DIN 3990؛
5) استانداردهای سفارشی: ما می توانیم با نیازهای خاص مشتریان خود سازگار شویم و فرآیندهای تست و الزامات فنی خود را سفارشی کنیم.
8. پشتیبانی تحویل و پس از فروش
خدمات تحویل
1) مدل استاندارد: ارسال در عرض 90 روز (شامل تست قبل از تحویل برای اطمینان از نصب سریع پس از رسیدن).
2) مدل های سفارشی24/7 دو زبانهتحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق اصلی در سراسر جهان از جمله اروپا، آمریکا، آسیای جنوب شرقی و خاورمیانه (گزینه های حمل و نقل دریایی / زمینی موجود، از جمله بسته بندی ایمن و عملیات ضد رطوبت و ضد زنگ).
3) خدمات پشتیبانی: ما اسناد کامل گواهینامه CE و ISO و گواهی مبدا را ارائه می دهیم و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به ترخیص کالا از گمرک کمک کند و از تحویل ایمن و به موقع تجهیزات بزرگ به محل اطمینان حاصل کند.
پشتیبانی پس از فروش
1) تعهد گارانتی : 24/7 دو زبانه برای اجزای اصلی (دینامومتر، فلنج گشتاور)، نگهداری مادام العمر؛ خدمات عیب یابی و تعمیر رایگان در دوره گارانتی، به استثنای خسارات ناشی از خطای انسانی.2) پشتیبانی فنی
: 24/7 دو زبانه (انگلیسی و چینی) خدمات، زمان پاسخ ≤ 4 ساعت3) خدمات نصب، راه اندازی و آموزش
: کاربر مسئول نصب اولیه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل اعزام خواهد کرد (شامل موقعیت یابی و کالیبراسیون تجهیزات، و مشخصات اتصال لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام خواهد شد (شامل تست روشن شدن، کالیبراسیون پارامترها و تست پیوند سیستم)؛ 5 روز آموزش حرفه ای رایگان عملیات ارائه خواهد شد (شامل عملیات تجهیزات، تنظیمات پارامتر، نگهداری روزانه و عیب یابی) تا اطمینان حاصل شود که اپراتورها در استفاده از تجهیزات در مقیاس بزرگ مهارت دارند.4) خدمات از راه دور
: پشتیبانی از اشکال زدایی از راه دور از طریق کامپیوتر، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار، حل سریع مشکلات فنی در حین استفاده و به حداقل رساندن زیان های زمان توقف. 9. سوالات متداول
س: حداقل مقدار سفارش برای همکاری ما چقدر است؟پاسخ: ما از سفارش آزمایشی کوچک 1 عدد برای محصولات موجود پشتیبانی می کنیم.
س: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
پاسخ: لطفاً ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی شما را برایتان ارسال خواهیم کرد.
س: شرایط پرداخت شما چیست؟
پاسخ: به طور معمول 40% سپرده T/T، پرداخت کامل قبل از حمل و نقل.
س: زمان تحویل سفارشات من چقدر است؟
پاسخ: چرخه تولید دینامومترها 6-8 هفته، چرخه تولید سنسورها 2-3 هفته، سایر محصولات لطفاً با ما تماس بگیرید.
س: چگونه راه حل کلی میز تست را دریافت کنیم؟
پاسخ: ایمیل خود را برای ما بگذارید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: آیا می توانم از کارخانه شما بازدید کنم؟
پاسخ: حتماً، شما همیشه برای بازدید خوش آمدید هستید.
