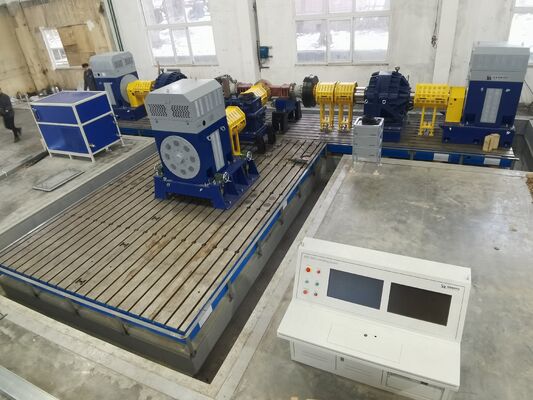

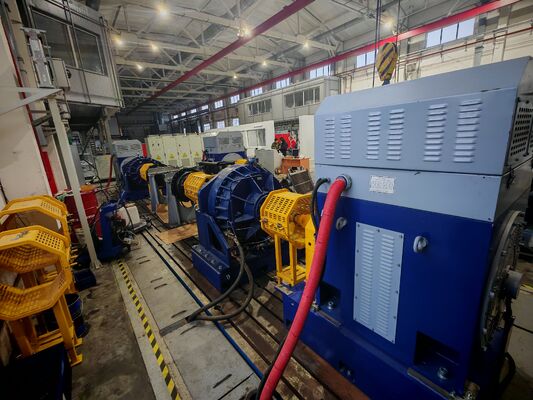

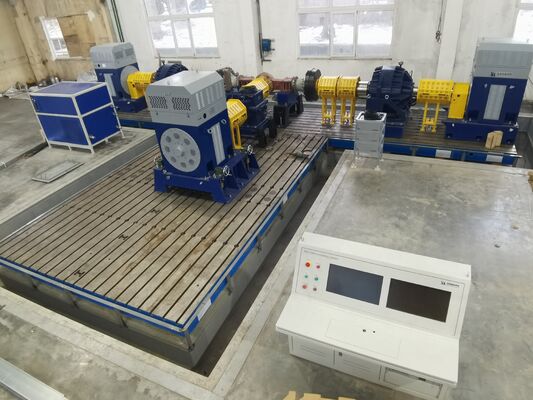

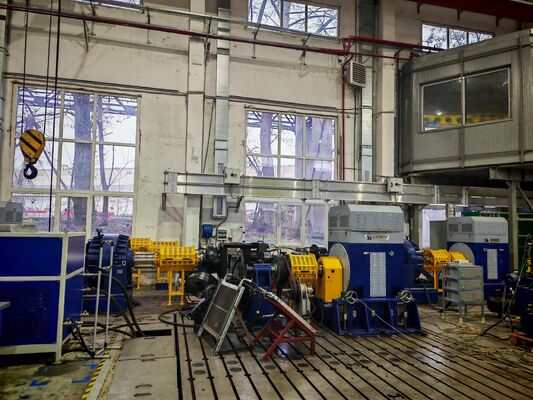

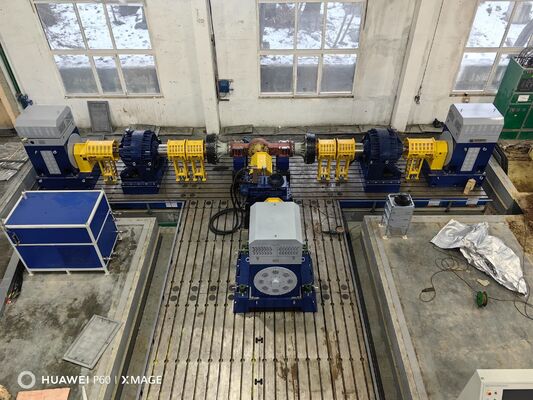

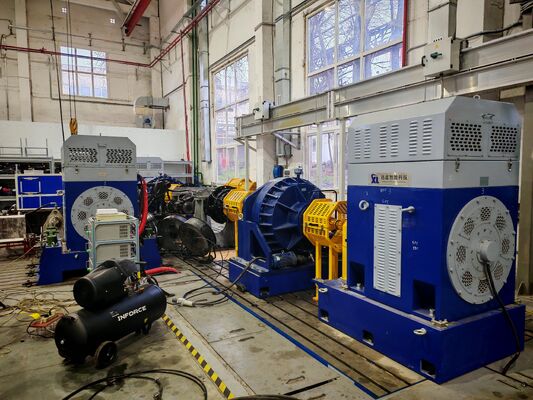

SSCD560-1800/4000 560kW 2970Nm سیستم بنک آزمون داینامومتر
1.SSCD560-1800/4000 560kWTماموريتTیپDاندازه گیری سرعتتستبسیستم ench توضیحات
سیستم بنک آزمون دینامومتر SSCD500-1500/3800 یک بستر آزمون حرفه ای یکپارچه طراحی شده برایانتقالs ماشین آلات ساختمانی کلاس 500kW، وسایل نقلیه تجاری سنگین و وسایل نقلیه ویژه. این سیستم شامل اجزای اصلی مانند دینامومتر درایو، دینامومتر بار، گیربکس، سنسور چرخش با دقت بالا، سیستم اینورتر فرکانس متغیر،واحد اندازه گیری و کنترل هوشمند، ماژول جمع آوری داده های چند کانال، سیستم خنک کننده و روان کننده، و می تواند آزمایشات سناریوی کامل مانند کالیبراسیون عملکرد انتقال، تشخیص کارایی انتقال،آزمایش دوام در برابر خستگی، تأیید قابلیت اطمینان، و غیره. این سیستم پشتیبانی دقیق و با ثبات بالا از آزمایش های بنکی برای طراحی تحقیق و توسعه را فراهم می کند.بازرسی کیفیت تولید و تایید نوع سیستم های انتقال سنگین.
2.SSCD560-1800/4000 560kWTماموريتTیپDاندازه گیری سرعتتستبسیستم enchCعامل توضیحات
| نام قطعات |
پارامترهای اصلی مشخصات |
برند |
| SSCD560-1800/4000 دینامومتر درایو |
قدرت 560kW؛ چرخش نامی 2970Nm؛ سرعت نامی 1800rpm، حداکثر سرعت 4000rpm؛ پشتیبانی از کنترل چرخش ثابت/سرعت ثابت/قدرت ثابت؛ زمان پاسخ ≤10ms |
سیلونگ |
| SSCD560-1800/4000 دینامومتر بار |
قدرت 560kW؛ ناقل نامی 2970Nm؛ سرعت نامی 1800rpm، حداکثر سرعت 4000rpm؛ دقت کنترل ناقل ≤± 0.05%FS؛ سیستم تبعید گرما خنک شده با آب |
سیلونگ |
| جعبه گیربکس |
نسبت سرعت 1:3.0؛ چرخش خروجی نامی ≥9000Nm؛ سرعت ورودی 1800rpm؛ سرعت خروجی 600rpm؛ محرک سطح دندان سخت سه مرحله ای؛ روانکاری اجباری؛ کواکسیالیتی دقیق بالا؛ سر و صدا ≤75dB |
سیلونگ |
| فلنج تورک |
محدوده اندازه گیری از 0 تا 6000Nm یا 0 تا 10000Nm در دسترس است. دقت 0.05٪ FS؛ وضوح سرعت چرخش 0.1rpm؛ زمان پاسخ پویا ≤1ms |
HBM |
| سیستم اینورتر فرکانس متغیر ABB |
سری ABB ACS880، ولتاژ ورودی سه فاز AC 380V-480V؛ فرکانس 50-60Hz؛ تکنولوژی کنترل چرخش مستقیم؛ حفاظت سه گانه در برابر جریان بیش از حد / ولتاژ بیش از حد / گرم شدن بیش از حد |
ABB |
| سیستم اندازه گیری و کنترل XLP-2000 |
کامپیوتر صنعتی: IPC710؛ CPU I7، حافظه 32G، هارد دیسک 1T؛ XLP-2000 نرم افزار اندازه گیری و کنترل اختصاصی؛ پشتیبانی از تنظیم وضعیت و تولید گزارش |
سیلونگ |
| سیستم جمع آوری اطلاعات |
با واحدهای جذب دما/تلاطم/شور؛ محدوده دما -40 تا 200 درجه سانتیگراد (دقیقیت ±0.5 درجه سانتیگراد) ؛ فرکانس لرزش: 10 هرتز-10 کلو هرتز |
سیلونگ |
| براکت نصب قابل تنظیم |
محدوده تنظیم ارتفاع مرکز 250-650mm؛ ظرفیت حمل ≥1500kg؛ خطای صاف بودن سطح نصب ≤0.02mm/m |
سیلونگ |
| صفحه آهن ریخته |
ماده HT300 (مقاومت کششی ≥350MPa) ، ساختار جذب شوک زنبور عسل، خطای مسطح ≤0.02mm/m |
سیلونگ |
| اتصال ها |
سرعت مجاز ≥6000rpm؛ ظرفیت حمل گشتاور ≥10،000 nm؛ ساختار کش کش انعطاف پذیر؛ مواد مقاوم به فرسایش و مقاومت در برابر خوردگی |
سیلونگ |
| پوشش محافظ |
ساختار کاملا بسته شده؛ با سیستم ارتباط برقرار می کند (در هنگام راه اندازی خاموش می شود) ؛ مواد جذب صدا ساخته شده |
سیلونگ |
| کولر |
ظرفیت خنک کننده سازگار با سیستم های 560kW؛ دقت کنترل دمای ±2 ° C؛ طراحی دو حلقه (دینامومتر + خنک کننده گیربکس) |
سیلونگ |
| ایستگاه روغن روان کننده |
فشار عرضه 0.3-0.6MPa؛ سرعت جریان تنظیم پذیر؛ محدوده کنترل دمای روغن 30-60 ° C. دارای فیلتر و عملکرد هشدار سطح روغن است |
سیلونگ |
3. SSCD560-1800/4000 560kW داینامومتر الکتریکی پارامترهای فنی
| دسته بندی پارامتر |
شاخص های فنی |
| قدرت نامی دینامومتر درایو |
۵۶۰ کیلووات |
| داینامومتر محرک چرخش نامی |
2970Nm |
| سرعت اسمی دینامومتر درایو |
1800 دور در دقیقه |
| نسبت سرعت گیربکس |
1:3.0 |
| حداکثر گشتاور خروجی |
≥9000Nm |
| سرعت خروجی نامی |
۶۰۰ دور در دقیقه |
| دقت کنترل گشتاور دینامومتر بار |
0.05٪ FS |
| محدوده فلنج تورک |
0-10000Nm |
| دقت فلنج چرخش |
0.05٪ FS |
| ولتاژ ورودی سیستم اینورتر فرکانس متغیر |
سه فاز AC 380V-480V |
| محدوده تنظیم ارتفاع مرکز براکت نصب |
250 تا 650 میلی متر |
| ظرفیت حمل بار براکت نصب |
≥1500kg |
| مواد صفحه آهن ریخته |
HT300 |
4. SSCD560-1800/4000 نوع انتقال دینامومتر سیستم بنک تست مزایای اصلی
1) دینامومترهای دوگانه با قدرت بالا + کاهش دهنده های افزایش گشتاور، الزامات آزمایش گشتاور بالا را برای کار سنگین برآورده می کنند.انتقالs
مجهز به 560kW درایو + دینامومتر بار و 1:3.0 گیربکس، گشتاور خروجی سیستم می تواند به 9000Nm برسد، به طور کامل نیازهای آزمایش گشتاور بالا در سرعت های پایین را برای وسایل نقلیه تجاری سنگین، ماشین آلات ساختمانی،و وسایل نقلیه جاده ای.
2) دقت اندازه گیری پیشرو در صنعت
با فلنج های چرخشی با دقت بالا HBM، دقت تا 0.05٪ FS، پاسخ پویا ≤1ms؛ همراه با یک تحلیلگر قدرت با دقت بالا و یک سیستم جمع آوری داده چند بعدی،به طور دقیق پارامترهای کلیدی مانند گشتاور را بدست می آورد.، قدرت، درجه حرارت و ارتعاش.
3) سیستم پایدار و قابل اعتماد و بسیار سازگار است
پس از سری ABB ACS880 ، ورودی ولتاژ گسترده 380V-480V ، با حفاظت سه گانه از جریان بیش از حد ، ولتاژ بیش از حد و گرم شدن بیش از حد ، می تواند آزمایش دوام 24 ساعته را برآورده کند.
4) جعبه گیربکس افزایش گشتاور سفت و دارای عمر طولانی است
انتقال سه مرحله ای سطح دندان سخت، روانکاری اجباری و طراحی کوکسیالیت با دقت بالا، عملکرد صاف در شرایط خروجی گشتاور بالا، با سر و صدا کم، عمر طولانی را تضمین می کند.و بدون نگهداری.
5) اندازه گیری و کنترل هوشمند، عملکرد کارآمد
سیستم اندازه گیری و کنترل XLP-2000 از ویرایش وضعیت کار، نظارت در زمان واقعی، ذخیره سازی داده ها و تولید گزارش خودکار پشتیبانی می کند.ایستگاه روغن روان کننده و کولر دو حلقه کنترل دقیق دمای و حفاظت خودکار را به دست می آورند.
5.SSCD560-1800/4000 نوع انتقال دینامومتر سیستم تست بنچ زمینه های کاربرد
1) وسایل نقلیه تجاری سنگینانتقالs: عملکرد، کارایی، دوام، آزمایش قابلیت اطمینان گیربکس های کامیون های سنگین، اتوبوس ها، کامیون های پراکنده و غیره
2) ماشین آلات ساختمانی و وسایل نقلیه ویژه: تست بنک گیربکس برای بارگذاری، حفاری، وسایل نقلیه معدن، وسایل نقلیه جاده ای.
3) انتقالتوسعه و تأیید: شرکت های گیربکس، موسسات تحقیقاتی، توسعه سیستم انتقال، بهینه سازی تطابق، آزمایش گواهینامه بنچ.
4) بازرسی کارخانه و کنترل کیفیت: بازرسی غیر آنلاین مجموعه های انتقال، مهر و موم، کار بدون بار/بار، بررسی عملکرد شیفت.
6.SSCD560-1800/4000 استانداردهای مرجع سیستم بنچ آزمایش دینامومتر نوع انتقال
QC/T 568-2019 روش های آزمایش برای گیربکس های خودرو
QC/T 569-2019 معیارهای ارزیابی برای بنک آزمون جعبه های گیربکس خودرو
QC/T 533-2020 روش های آزمایش برای محورهای محرک خودرو
QC/T 534-2020 معیارهای ارزیابی برای بنک آزمایش محور محرک خودرو
GB/T 23920-2024 "محور برای ماشین آلات ساختمانی"
JB/T 5929-1991 روش های آزمایش برای اطمینان از محورهای محرک برای ماشین آلات ساختمانی
JB/T 10634-2023 دینامومتر الکتریکی
7. نوع ترانسمیشن داینامومتر لیست مدل سیستم بنچ تست
| مدل |
قدرت نامی (کیلو وات) |
تورک نامینی (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده قدرت ثابت (rpm) |
محدوده گشتاور ثابت (rpm) |
دقت اندازه گیری تورک |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05٪ FS |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05٪ FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05٪ FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05٪ FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05٪ FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05٪ FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05٪ FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05٪ FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05٪ FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05٪ FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05٪ FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05٪ FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05٪ FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05٪ FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05٪ FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05٪ FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500 تا 4500 |
0-1500 |
0.05٪ FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500 تا 4500 |
0-1500 |
0.05٪ FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500 تا 4000 |
0-1500 |
0.05٪ FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500 تا 4000 |
0-1500 |
0.05٪ FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
|
SSCD560-1800/4000
(تخصیص شده)
|
560 |
2970 |
1800 |
4000 |
1800 تا 4000 |
0-1800 |
0.05٪ FS |
|
SSCD630-1800/4000
(تخصیص شده)
|
630 |
3342 |
1800 |
4000 |
1800 تا 4000 |
0-1800 |
0.05٪ FS |
خدمات سفارشی را پشتیبانی می کند: محدوده سرعت، محدوده گشتاور، توابع نرم افزار تست و راه حل های سازگاری با محیط خاص می تواند با توجه به الزامات سفارشی شود.
8تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل های استاندارد: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات حمایتی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرک کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تعهد تضمین:گارانتی یک ساله بر اجزای اصلی (دينامومتر، فلنج چرخش) ، نگهداری در طول عمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی:خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ،و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش حرفه ای در مورد عملیات رایگان ارائه می شود (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
4) خدمات از راه دور: از عیب یابی از راه دور از طریق کامپیوتر، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار پشتیبانی می کند، به سرعت مشکلات فنی را در طول استفاده و به حداقل رساندن تلفات زمان خرابی حل می کند.
9سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا ۳۰% T/T پیش سپرده، قبل از ارسال به صورت کامل پرداخت کنید.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
