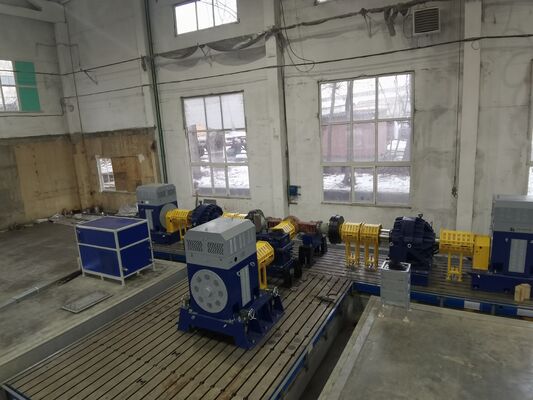

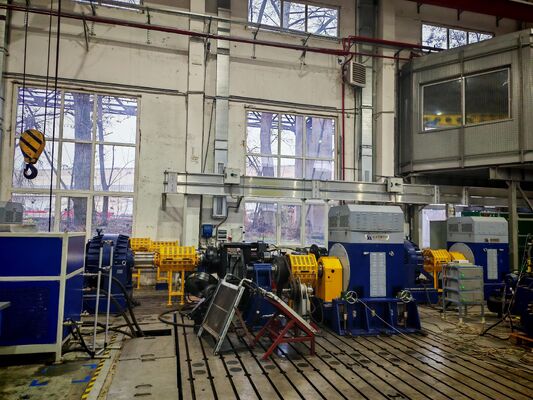

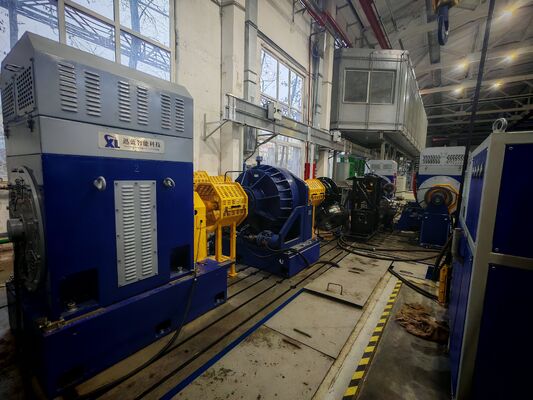

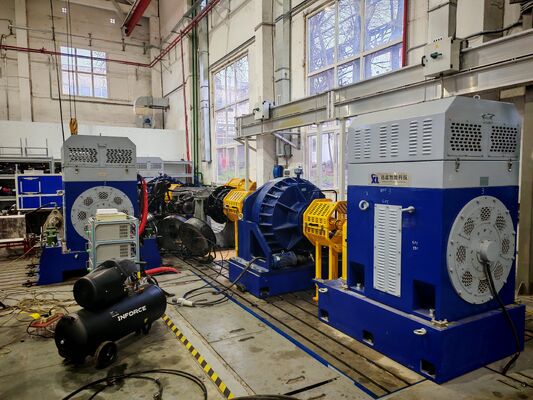

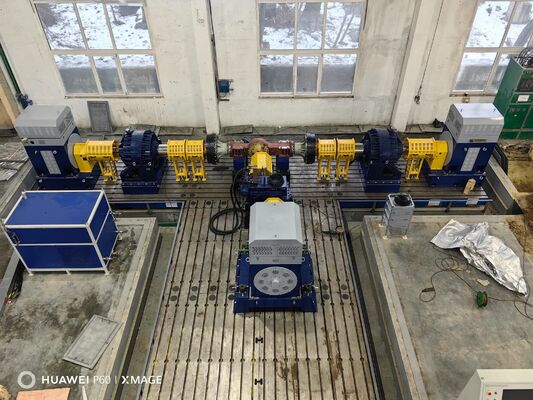

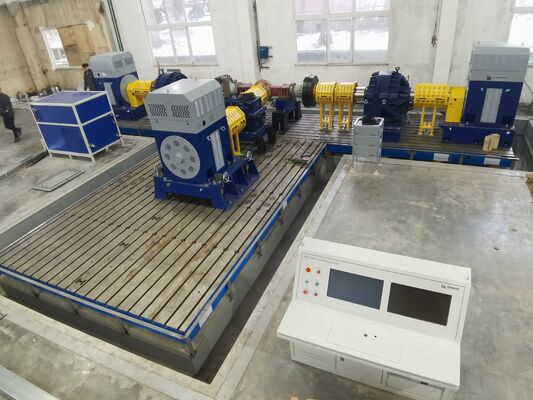

SSCD630-1800/4000 سیستم بنک آزمون داینامومتر با نوع انتقال سنگین
SSCD630-1800/4000 کار سنگیندینامومتر نوع گیرندهتستسیستم بنچمزیت های اصلی خلاصه
طراحی شده برای کار سنگینانتقالs بالاتر از 630kW، حداکثر گشتاور خروجی بالاتر از 10،000Nm، دقت کنترل گشتاور ±0.05 درصد، ABB یکپارچهو HBMاجزای اصلی، از تست دوام 7 × 24 ساعت پشتیبانی می کند، بابین المللی واستانداردهای ملی.
1. SSCD630-1800/4000 سیستم بنک آزمون داینامومتر
SSCD630-1800/4000 یک دستگاه آزمون انتقال حرفه ای است که برای سیستم های انتقال 630kW با قدرت بالا طراحی شده است.به طور عمده برای آزمایش های بنکی در حالت کامل در ترانسمیشن های وسایل نقلیه تجاری فوق سنگین، ماشین آلات معدن و تجهیزات ویژه جاده ای. این سیستم شامل واحدهای محرک و بارگذاری با قدرت بالا، جعبه های گیربکس، اجزای سنجش دقیق وارداتی،سیستم های اینورتر فرکانس متغیر درجه صنعتی، و سیستم اندازه گیری و کنترل هوشمند برای تکمیل آزمایشات تمام بعد مانند کالیبراسیون کارایی انتقال، دوام خستگی، پاسخ بار و تأیید قابلیت اطمینان،ارائه پشتیبانی تست پایدار و قابل اعتماد برای توسعه و نهایی سازی اجزای انتقال سنگین و بازرسی کارخانه دسته.
2. SSCD630-1800/4000 نوع گیرنده سنگین داینامومتر سیستم بنک آزمایش اجزای اصلی و پارامترهای مشخصات
| نام اجزا |
معیارهای کلیدی عملکرد |
برند |
| دینامومتر محرک |
قدرت نامی 630kW؛ ناقل نامی 3342Nm؛ سرعت نامی 1800rpm، حداکثر سرعت عملیاتی 4000rpm؛ پشتیبانی از کنترل دایره بسته گشتاور ثابت/سرعت ثابت/قدرت ثابت؛ زمان پاسخ پویا ≤10ms |
سیلونگ |
| دینامومتر بار |
قدرت نامی 630kW؛ ناقل نامی 3342Nm؛ سرعت نامی 1800rpm، حداکثر سرعت 4000rpm؛ دقت کنترل ناقل ≤± 0.2%FS؛ تبعید گرما در چرخه خنک کننده آب |
سیلونگ |
| جعبه گیربکس |
نسبت سرعت: 1:3.0؛ چرخش خروجی نامی ≥ 10000 Nm؛ سرعت ورودی 1800rpm، سرعت خروجی 600rpm؛ ساختار محرک سطح دندان سخت سه مرحله ای؛ روانسازی فشار اجباری؛ دقت کوکسیالی بالا؛سر و صداهای عملیاتی ≤75dB |
سیلونگ |
| سنسور چرخشی با دقت بالا |
محدوده اندازه گیری 0-10000Nm؛ دقت اندازه گیری 0.15% FS؛ وضوح سرعت چرخش 0.1rpm؛ پاسخ سیگنال پویا ≤1ms |
HBM |
| سیستم اینورتر فرکانس متغیر |
سری ABB ACS880 ، سه فاز ورودی AC 380V-480V؛ فرکانس عملیاتی 50-60Hz؛ از فناوری کنترل گشتاور مستقیم استفاده کنید. دارای حفاظت های امنیتی متعدد در برابر جریان بیش از حد است ،ولتاژ بیش از حد و گرم شدن بیش از حد |
ABB |
| سیستم اندازه گیری و کنترل هوشمند |
میزبان IPC710 درجه صنعتی؛ پردازنده I7 / حافظه 32G / درایو حالت جامد 1T؛ نرم افزار کنترل تست اختصاصی؛ پشتیبانی از شرایط عملیاتی سفارشی، ثبت داده و گزارش دهی خودکار |
سیلونگ |
| سیستم جمع آوری اطلاعات چند کانال |
دمای یکپارچه، ارتعاش، جمع آوری سر و صدا؛ محدوده اندازه گیری دمای -40 تا 200 °C، دقت ±0.5 °C؛ باند جمع آوری ارتعاش: 10Hz-10kHz |
سیلونگ |
| پایه نصب قابل تنظیم |
تنظیم ارتفاع مرکز 250-650 میلی متر؛ حداکثر بار ≥1800 کیلوگرم؛ تراکم نصب ≤0.02mm/m |
سیلونگ |
| صفحه آهن رسوب با قدرت بالا |
ماده HT300، مقاومت کششی ≥300MPa؛ ساختار جذب شوک زنبور عسل؛ خطای مسطح ≤0.02mm/m |
سیلونگ |
| وصلات با سفتی بالا |
حداکثر سرعت قابل استفاده ≥6000rpm؛ ظرفیت چرخش نامی ≥12000 Nm؛ کمد انعطاف پذیر و جذب شوک؛ مواد مقاوم به خوردگی و مقاوم به لباس |
سیلونگ |
| پوشش محافظ ایمنی |
ساختار کاملا بسته شده؛ قفل ایمنی (فوراً پس از باز کردن پوشش متوقف می شود) ؛ فضای داخلی با مواد جذب صدا و کاهش صدا مجهز است |
سیلونگ |
| واحد های خنک کننده صنعتی |
برای نیازهای خنک کننده سیستم های 630 کیلو وات؛ دقت کنترل دمای ±2 ° C؛ خنک کننده مستقل دو حلقه (دينامومتر + انتقال در حال آزمایش) |
سیلونگ |
| ایستگاه تزریق روغن روان کننده اتوماتیک |
فشار تغذیه 0.3-0.6MPa؛ سرعت جریان به طور مداوم تنظیم می شود؛ کنترل دمای روغن 30-60 ° C؛ سیستم تصفیه داخلی با آژیر سطح روغن |
سیلونگ |
3. SSCD630-1800/4000 630kW داینامومتر الکتریکی پارامترهای فنی کلیدی
| پارامترs |
Vآلومینیوم |
| قدرت نامی دینامومتر درایو |
۶۳۰ کیلووات |
| داینامومتر محرک چرخش نامی |
3342Nm |
| دینامومتر درایو نامی/حداکثر سرعت |
1800 دور در دقیقه/4000 دور در دقیقه |
| نسبت سرعت گیربکس |
1:3.0 |
| حداکثر گشتاور خروجی |
≥10000Nm |
| سرعت خروجی نامی |
۶۰۰ دور در دقیقه |
| دقت کنترل گشتاور دینامومتر بار |
0.05٪ FS |
| محدوده و دقت سنسور چرخش |
0-10000Nm / 0.05%FS |
| ولتاژ ورودی سیستم اینورتر فرکانس متغیر |
سه فاز AC 380V-480V |
| محدوده تنظیم پایه نصب / ظرفیت بار |
250-650mm/≥1800kg |
| مواد صفحه آهن ریخته |
HT300 آهن رسوب شده |
4. SSCD630-1800/4000 انتقال سنگین کار نوع دینامومتر بنچ تست سیستم عملکرد اصلی برجسته
1)پیکربندی دینامومتر دوگانه با قدرت فوق العاده بالا، شامل آزمایش بار سنگین
با یک درایو کلاس 630kW و دینامومتر دوگانه بار، همراه با یک کاهش دهنده اختصاصی 1: 3 افزایش گشتاور، گشتاور خروجی بیش از 10،000Nm است.به طور کامل تکرار سناریوهای کار با سرعت پایین و گشتاور بالا از وسایل نقلیه معدنماشین آلات سنگین ساختمانی و تجهیزات دیگر.
2)سیستم اندازه گیری با دقت بالا، داده های آزمایش قابل اعتماد و قابل ردیابی
ماژول سنجش چرخش جرمنی HBM با دقت بالا، در ترکیب با گرفتن سرعت بالا و الگوریتم های اختصاصی، اندازه گیری دقیق پارامترهای مانند چرخش، سرعت چرخش، قدرت،دما، ارتعاش و غیره ، که الزامات داده را برای آزمایشات تحقیق و توسعه و صدور گواهینامه برآورده می کند.
3)طراحی پایدار صنعتی، پشتیبانی از عملیات مداوم طولانی مدت
مجهز به سیستم اینورتر فرکانس متغیر سری ABB ACS880 با تکنولوژی کنترل چرخش مستقیم، سازوکار حفاظت الکتریکی سه گانه با ولتاژ بزرگ،می تواند تست دوام 7 × 24 ساعت بدون وقفه را به دست آورد، ثبات سیستم با الزامات آزمایش تولید انبوه و آزمایش های طولانی مدت تحقیق و توسعه مطابقت دارد.
4)ساختار محرک سفتی بالا عملکرد بدون مشکل و عمر طولانی تری را تضمین می کند
سطح سخت دندان سه مرحله ای ، روانکاری اجباری و فرآیند مونتاژ کوکسیالیتی بالا باعث ایجاد لرزش کم ، سر و صدا کم و بدون شوک در شرایط خروجی گشتاور بالا می شود.تجهیزات دارای عمر طولانی هستند و نگهداری روزانه آسان است..
5)کنترل هوشمندانه در طول کل فرآیند مشکلات عملیاتی را کاهش می دهد
سیستم اندازه گیری و کنترل هوشمند XLP-2000 از ویرایش بصری شرایط کار، نظارت بر منحنی در زمان واقعی، ذخیره سازی داده های خودکار و تولید گزارش های آزمایش با یک کلیک پشتیبانی می کند.سیستم روان کننده و خنک کننده به طور خودکار کار می کند، کاهش مداخله دستی.
5. SSCD630-1800/4000 سیستم بنک آزمایش دینامومتر نوع انتقال سنگین مورد استفاده و سناریوها
1) خودروهای تجاری فوق سنگینانتقال: آزمایش های بنکی برای عملکرد، کارایی، دوام و قابلیت اطمینان گیرنده های کامیون های سنگین، کامیون های معدن و اتوبوس های بزرگ.
2) ماشین آلات ساختمانی و تجهیزات ویژه: آزمایش جامع بارگیری های بزرگ، حفاری های معدن و سیستم های انتقال خودروهای غیر جاده ای.
3) تحقیق و توسعه سیستم انتقال: توسعه محصولات جدید، بهینه سازی عملکرد، آزمایشات تایید نوع برای سازندگان گیرنده و موسسات تحقیقاتی.
4) بازرسی کارخانه بر روی تولیدخط: تأیید سریع بازرسی خارج از خط مجموعه انتقال، مهر و موم، شرایط بدون بار / بار و عملکرد شیفت.
6.SSCD630-1800/4000 استاندارد مرجع سیستم بنچ آزمون داینامومتر
QC/T 568-2019 روش های آزمایش برای گیربکس های خودرو
QC/T 569-2019 معیارهای ارزیابی برای بنک آزمون جعبه های گیربکس خودرو
QC/T 533-2020 روش های آزمایش برای محورهای محرک خودرو
QC/T 534-2020 معیارهای ارزیابی برای بنک آزمایش محور محرک خودرو
GB/T 23920-2024 "محور برای ماشین آلات ساختمانی"
JB/T 5929-1991 روش های آزمایش برای اطمینان از محورهای محرک برای ماشین آلات ساختمانی
JB/T 10634-2023 دینامومتر الکتریکی
7. نوع ترانسمیشن داینامومتر لیست مدل سیستم بنچ تست
| مدل |
قدرت نامی (کیلو وات) |
تورک نامینی (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده قدرت ثابت (rpm) |
محدوده گشتاور ثابت (rpm) |
دقت اندازه گیری تورک |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05٪ FS |
| SSCD22-1000/4500 |
22 |
210 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05٪ FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000 تا 4000 |
0 تا 1000 |
0.05٪ FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05٪ FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05٪ FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000-3800 |
0 تا 1000 |
0.05٪ FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05٪ FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05٪ FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
1000 تا 3000 |
0 تا 1000 |
0.05٪ FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05٪ FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05٪ FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
1000 تا 2600 |
0 تا 1000 |
0.05٪ FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05٪ FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05٪ FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05٪ FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500 تا 5000 |
0-1500 |
0.05٪ FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
1500 تا 4500 |
0-1500 |
0.05٪ FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500 تا 4500 |
0-1500 |
0.05٪ FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500 تا 4000 |
0-1500 |
0.05٪ FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500 تا 4000 |
0-1500 |
0.05٪ FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
| SSCD560-1500/3800 |
560 |
3565 |
1800 |
3800 |
1500 تا 3800 |
0-1500 |
0.05٪ FS |
|
SSCD560-1800/4000
(تخصیص شده)
|
560 |
2970 |
1800 |
4000 |
1800 تا 4000 |
0-1800 |
0.05٪ FS |
|
SSCD630-1800/4000
(تخصیص شده)
|
630 |
3342 |
1800 |
4000 |
1800 تا 4000 |
0-1800 |
0.05٪ FS |
خدمات سفارشی را پشتیبانی می کند: محدوده سرعت، محدوده گشتاور، توابع نرم افزار تست و راه حل های سازگاری با محیط خاص می تواند با توجه به الزامات سفارشی شود.
8تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل های استاندارد: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات حمایتی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرک کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تعهد تضمین:گارانتی یک ساله بر اجزای اصلی (دينامومتر، فلنج چرخش) ، نگهداری در طول عمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی:خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ،و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش حرفه ای در مورد عملیات رایگان ارائه می شود (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
4) خدمات از راه دور: از عیب یابی از راه دور از طریق کامپیوتر، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار پشتیبانی می کند، به سرعت مشکلات فنی را در طول استفاده و به حداقل رساندن تلفات زمان خرابی حل می کند.
9سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا ۳۰% T/T پیش سپرده، قبل از ارسال به صورت کامل پرداخت کنید.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
