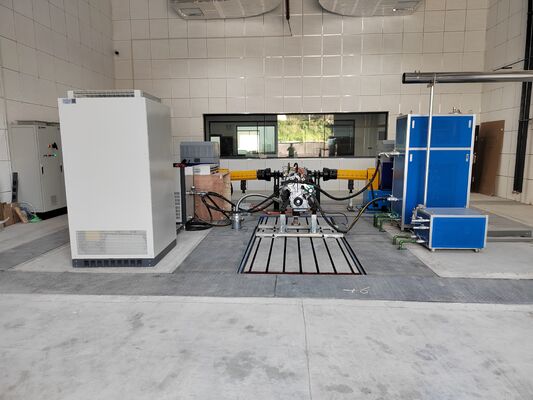

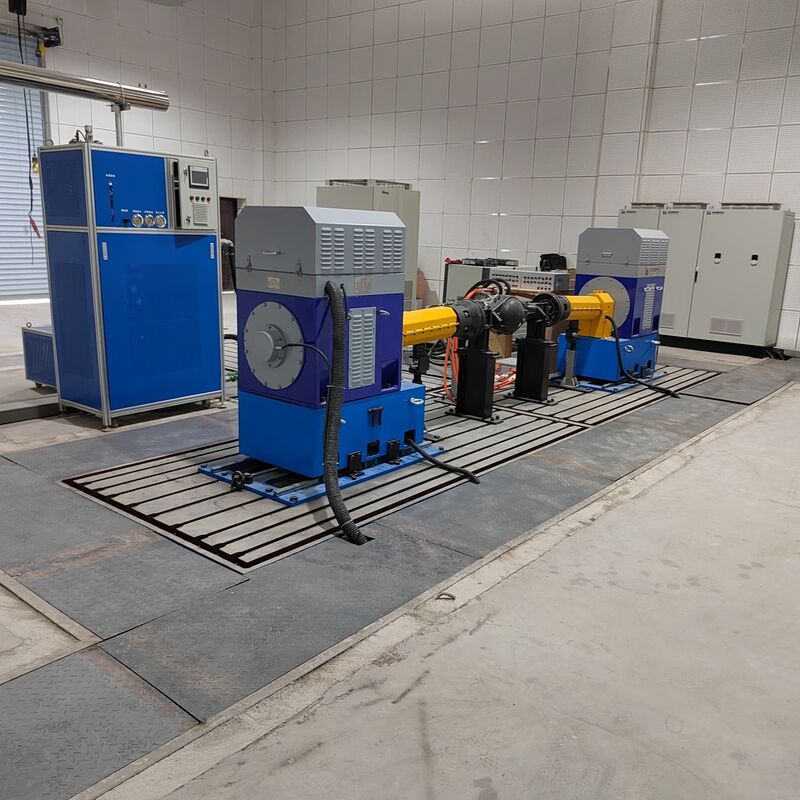

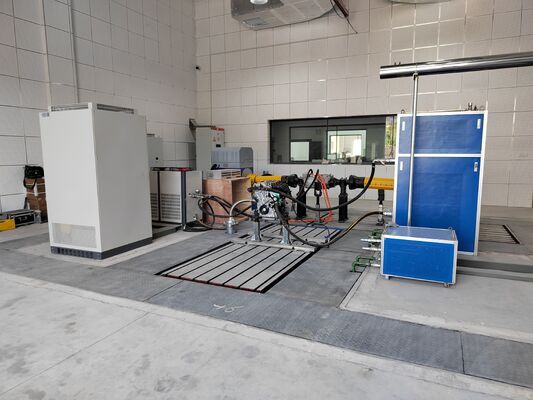

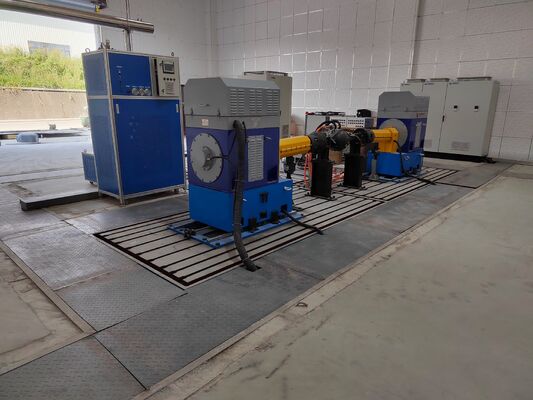

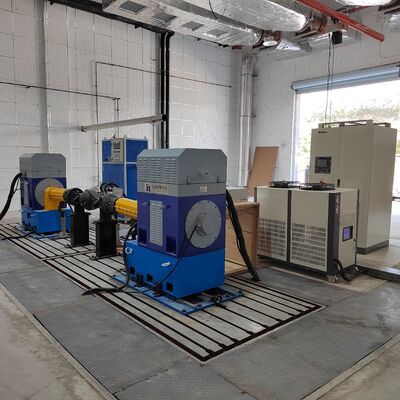

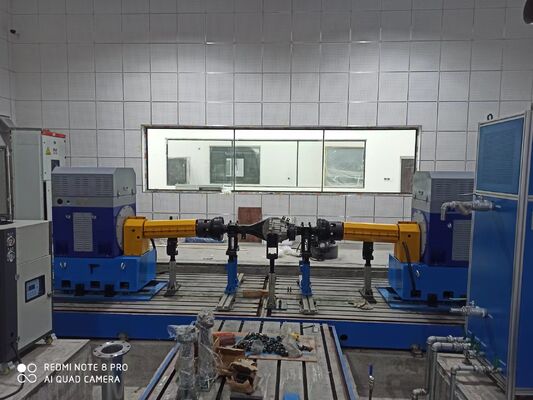

سیستم دینو تست گیربکس محرک خالص الکتریکی 160 کیلووات SSCH160-4000-15000

SSCH160-4000-15000 سیستم دینامومتر تست گیربکس محرک الکتریکی خالص 160 کیلووات

1. نمای کلی سیستم دینامومتر تست گیربکس محرک الکتریکی خالص SSCH160-4000-15000 160 کیلووات

سیستم دینامومتر تست گیربکس محرک الکتریکی خالص SSCH160-4000-15000 160 کیلووات یک پلتفرم تست اختصاصی با سرعت بالا، گشتاور بالا و دقت بالا است. طراحی شده برای توسعه و تست گیربکس‌ها، محورهای محرک الکتریکیو گیربکس‌های تک مرحله‌ای/چند مرحله‌ای برای صاحبان خودروهای سواری الکتریکی خالص. این سیستم ماژول‌های اصلی را ادغام می‌کندمانند دینامومتر محرک با سرعت بالا، دینامومتر بار با گشتاور بالا و سرعت پایین، فلنج گشتاور با دقت بالا، سیستم اینورتر فرکانس متغیر ABB، سیستم اندازه‌گیری و کنترل هوشمند XLP-2000، سیستم جمع‌آوری داده چند کاناله،و غیره. این می‌تواند تأیید عملکرد، تست راندمان انتقال، تجزیه و تحلیل NVH، مشخصات افزایش دما و ارزیابی قابلیت اطمینان دوام گیربکس‌های الکتریکی خالصرا در شرایط سرعت فوق‌العاده بالا با سرعت ورودی تا 15000 دور در دقیقه پوشش دهد و کاملاً نیازهای تست در تمام سناریوها را برای سیستم‌های محرک الکتریکی خودروهای سواری الکتریکی خالص رایج برآورده کند. یک راه حل تست نیمکت کامل، دقیق و پایدار برای توسعه، بازرسی کارخانه و کالیبراسیون عملکرد گیربکس‌های الکتریکی خالص ارائه می‌دهد. 2. شرح اجزای اصلی سیستم دینامومتر تست گیربکس محرک الکتریکی خالص SSCH160-4000-15000 160 کیلووات نام قطعه

پارامتر مشخصات اصلی

دسته‌بندی پارامترهاشاخص‌های فنی

1) ورودی با سرعت بالا + خروجی با گشتاور بالا، مطابق دقیق با مشخصات تست گیربکس الکتریکی خالص

انتهای محرک از یک دینامومتر با سرعت بالا 160 کیلووات/4000-15000 دور در دقیقه برای شبیه‌سازی واقعی شرایط ورودی موتور محرک الکتریکی خالص استفاده می‌کند؛ انتهای بار مجهز به یک دینامومتر با گشتاور بالا و سرعت پایین 300 کیلووات/1500 دور در دقیقه/1910 نیوتن متر است که مشخصات گشتاور بالای انتهای خروجی گیربکس را کاملاً تکرار می‌کند و تست کامل شرایط کاری گیربکس الکتریکی خالص را به طور دقیق پوشش می‌دهد.2)

طراحی ویژه برای محرک با سرعت فوق‌العاده بالا، عملکرد پایدار در 15000 دور در دقیقه

با کوپلینگ‌های با سرعت بالا درجه G1، ساختار انتقال با سختی بالا و سیستم بلبرینگ با سرعت بالا، هم‌محوری پایدار، لرزش کم و نویز کم را در تست‌های سرعت فوق‌العاده بالا 15000 دور در دقیقه تضمین می‌کند و نیازهای تست راندمان سرعت بالا، NVH و قابلیت اطمینان دوام را برآورده می‌کند.3)

دقت اندازه‌گیری دینامیکی عالی است و قابلیت ردیابی داده‌ها قابل اعتماد است

با فلنج گشتاور با دقت بالای HBM، دقت اندازه‌گیری 0.15% FS، پاسخ دینامیکی ≤1 میلی‌ثانیه، همراه با واحد جمع‌آوری داده چند کاناله، می‌تواند پارامترهای کلیدی مانند سرعت، گشتاور، توان، دما، لرزش، نویز و غیره را به دقت ثبت کند و نیازهای تست و گواهینامه دقیق گیربکس‌های الکتریکی خالص را برآورده کند.4)

عملکرد پایدار و قابل اعتماد دارد و برای تست دوام طولانی مدت مناسب است

با سیستم تبدیل فرکانس کنترل برداری ABB، ورودی ولتاژ گسترده 380V-480V، با حفاظت سه‌گانه در برابر جریان بیش از حد، ولتاژ بیش از حد و گرمای بیش از حد، می‌تواند تست‌های دوام با سرعت بالا و گشتاور بالا را به صورت مداوم 24 ساعته، عملکرد پایدار طولانی مدت و کنترل دقیق را برآورده کند.5)

اندازه‌گیری و کنترل هوشمند، عملکرد کارآمد و راحت

سیستم اندازه‌گیری و کنترل XLP-2000 از ویرایش شرایط کاری، نظارت در زمان واقعی، ذخیره‌سازی داده‌ها و تولید خودکار گزارش پشتیبانی می‌کند؛ ایستگاه روغن کاری و چیلر دو حلقه به کنترل دمای دقیق و حفاظت خودکار دست می‌یابند و کارایی تست و راحتی عملیات را به طور قابل توجهی افزایش می‌دهند.5.

حوزه‌های کاربردی سیستم دینامومتر تست گیربکس محرک الکتریکی خالص SSCH160-4000-15000 160 کیلووات

1) گیربکس‌های خودروهای سواری الکتریکی خالص: تست عملکرد، راندمان، افزایش دما، NVH، دوام، قابلیت اطمینان گیربکس‌های اصلی، گیربکس‌های تک مرحله‌ای، مجموعه‌های محور محرک الکتریکی در محدوده 15000 دور در دقیقه.

2) تحقیق و توسعه و تأیید سیستم‌های محرک الکتریکی: تحقیق و توسعه سیستم‌های انتقال محرک الکتریکی برای شرکت‌ها و مؤسسات تحقیقاتی محرک الکتریکی، تطابق پارامترها، تست‌های گواهینامه نیمکت.

3) بازرسی کارخانه و کنترل کیفیت: بازرسی آفلاین مجموعه‌های گیربکس الکتریکی خالص، آب‌بندی، عملکرد بدون بار/بار با سرعت بالا، تأیید راندمان.

6. استانداردهای مرجع سیستم دینامومتر تست گیربکس محرک الکتریکی خالص SSCH160-4000-15000 160 کیلووات

QC/T 568-2019 روش‌های تست گیربکس‌های خودرو،QC/T 1376-2020 روش‌های تست مجموعه‌های انتقال خودروهای سواری،

GB/T 30038-2013 روش‌های تست قابلیت اطمینان گیربکس‌های خودرو،

JB/T 10634-2023 دینامومترهای الکتریکی،

GB/T 18488-2015 "سیستم‌های موتور محرک خودروهای الکتریکی"

7. لیست مدل‌های سیستم دینامومتر تست گیربکس از نوع انتقال

مدل

توان نامی (کیلووات)

خدمات تحویل

1) مدل‌های استاندارد

: ظرف 90 روز ارسال می‌شود (شامل پیش‌تست قبل از تحویل برای اطمینان از نصب سریع پس از رسیدن).

2) مدل‌های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین‌المللی و توزیع به مناطق اصلی در سراسر جهان از جمله اروپا، آمریکا، آسیای جنوب شرقی و خاورمیانه (گزینه‌های حمل و نقل دریایی / زمینی موجود است، شامل بسته‌بندی ایمن و عملیات ضد رطوبت و ضد زنگ).

3) خدمات پشتیبانی: ما اسناد و گواهینامه‌های کامل CE و ISO و گواهینامه‌های مبدأ را ارائه می‌دهیم و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری می‌کند تا به ترخیص کالا از گمرک کمک کند و از تحویل ایمن و به موقع تجهیزات بزرگ به محل اطمینان حاصل کند.

پشتیبانی پس از فروش1) تعهد گارانتی

: گارانتی 1 ساله قطعات اصلی (دینامومتر، فلنج گشتاور)، نگهداری مادام‌العمر؛ خدمات عیب‌یابی و تعمیر رایگان در دوره گارانتی، به استثنای خسارات ناشی از خطای انسانی.

2) پشتیبانی فنی: خدمات 24/7 دو زبانه (انگلیسی و چینی)، زمان پاسخ ≤ 4 ساعت

3) خدمات نصب، راه‌اندازی و آموزش: کاربر مسئول نصب اولیه در محل است. Seelong دو تکنسین حرفه‌ای را برای ارائه راهنمایی در محل اعزام خواهد کرد (شامل موقعیت‌یابی و کالیبراسیون تجهیزات، و مشخصات اتصال لوله / خط)؛ راه‌اندازی تجهیزات به طور کامل توسط ما انجام خواهد شد (شامل تست روشن شدن، کالیبراسیون پارامترها و تست پیوند سیستم)؛ 3 روز آموزش عملیاتی حرفه‌ای رایگان ارائه خواهد شد (شامل عملیات تجهیزات، تنظیمات پارامترها، نگهداری روزانه و عیب‌یابی) تا اطمینان حاصل شود که اپراتورها در استفاده از تجهیزات در مقیاس بزرگ مهارت دارند.

4) خدمات از راه دور: پشتیبانی از اشکال‌زدایی از راه دور از طریق کامپیوتر، ارتقاء سیستم و راهنمایی پیکربندی راهکار ماژولار، حل سریع مسائل فنی در حین استفاده و به حداقل رساندن زیان‌های زمان توقف.

9. سوالات متداولس: حداقل مقدار سفارش برای همکاری ما چقدر است؟

A: ما از سفارش آزمایشی کوچک 1 قطعه برای محصولات موجود پشتیبانی می‌کنیم.

س: چگونه می‌توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
A: لطفاً ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی شما را برایتان ارسال خواهیم کرد.
س: شرایط پرداخت شما چیست؟
A: معمولاً 30% سپرده T/T، پرداخت کامل قبل از حمل و نقل.
س: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومترها 6-8 هفته، چرخه تولید سنسورها 2-3 هفته، سایر محصولات لطفاً با ما تماس بگیرید.
س: چگونه راهکار کلی نیمکت تست را دریافت کنیم؟
A: ایمیل خود را برای ما بگذارید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: آیا می‌توانم از کارخانه شما بازدید کنم؟
A: حتماً، شما همیشه برای بازدید خوش آمدید.
10. گواهینامه‌های ما
