600kW یک به یک خنک کننده هوایی اجباری گیربکس و محور تست عملکرد و بنچ تست قابلیت اطمینان
صندلی آزمایش عملکرد گیربکس عمدتاً برای تکمیل آزمایش عملکرد و آزمایش قابلیت اطمینان گیربکس، محور محرک و غیره استفاده می شود.و می تواند الزامات آزمایش قطعه آزمایش مانند آزمایش کارایی را برآورده کند، آزمایش پویا، آزمایش عملکرد، آزمایش قابلیت اطمینان، و غیره. بنک آزمایش دوام گیربکس عمدتاً از سیستم دینامومتر انتهای ورودی (برق و بار) تشکیل شده است.سیستم دینامومتر پایانی خروجی (حمل و محرک)، سیستم inverter فرکانس متغیر بازخورد، سیستم کنترل، سیستم جمع آوری داده، سیستم مکانیکی بنک، سیستم ایستگاه نفت، سیستم نظارت تصویری و غیره.
1. 600kW یک به یک خنک کننده هوا فشرده گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچاجزا

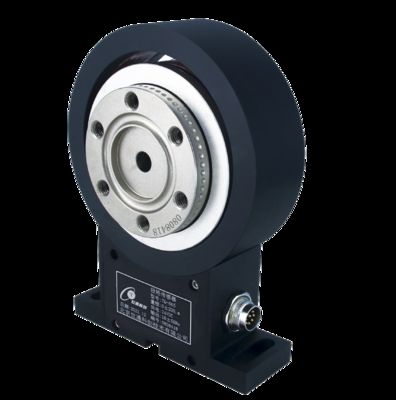

دینامومتر الکتریکی به عنوان یک دستگاه بارگذاری / کشیدن برای موتور برای بارگذاری / کشیدن گیرنده استفاده می شود. دینامومتر الکتریکی عمدتا از یک میزبان موتور AC، یک فلنج گشتاور،یک پایه نصب دینامومتر الکتریکی، و غیره موتور دینامومتر الکتریکی از محصولات سری SSCD دارای گشتاور بالا استفاده می کند؛ یک دستگاه اندازه گیری گشتاور برای اندازه گیری گشتاور بر روی دینامومتر الکتریکی نصب شده است؛ در عین حال،یک رمزگذاری کننده برای اندازه گیری سرعت بر روی دینامومتر الکتریکی نصب شده است.
- سیستم اینورتر فرکانس متغیر
سیستم کنترل تبدیل فرکانس سری DTC برای کنترل دینامومتر الکتریکی استفاده می شود. این سیستم در چهار بخش کار می کند تا دینامومتر الکتریکی را برای بارگذاری کنترل کند.انرژی الکتریکی تولید شده پس از بارگذاری به اتوبوس DC از طریق سیستم اینورتر فرکانس متغیر تغذیه می شود تا دینامومتر الکتریکی را هدایت کند.
- سیستم کنترل XLP2000 و نرم افزار کنترل:

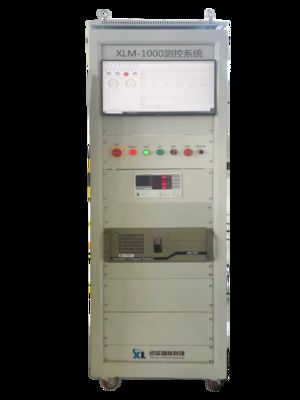

سیستم کنترل عددی XLP2000 شرکت ما برای کنترل کلی بنک آزمایش استفاده می شود؛سیستم کنترل XLP2000 با سیستم اینورتر فرکانس متغیر از طریق اتوبوس ارتباط برقرار می کند تا تنظیم و کنترل هر شرایط کاری صندلی آزمایش را تکمیل کند.سیستم کنترل XLP2000 پارامترهای مختلفی را که توسط سیستم از طریق اتوبوس CAN جمع آوری می شود دریافت می کند و در عین حال سیستم کنترل XLP2000 تجهیزات کمکی خارجی را ادغام می کند.ارتباطات و کنترل را متمرکز می کند· کل فرآیند آزمایش می تواند به طور خودکار تکمیل شود.

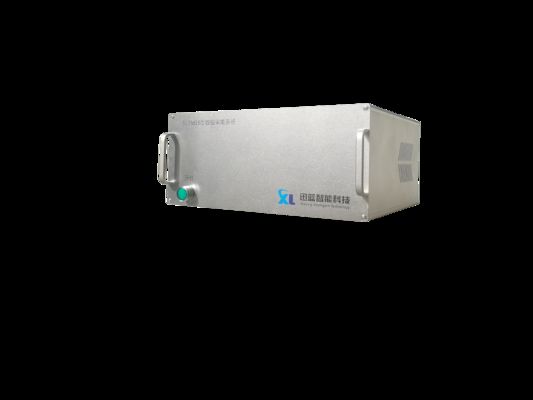

مجهز به سنسورهای دمای مربوطه و ماژول های جذب دمای، برای جمع آوری پارامترهای مانند دمای هر بخش و دمای روغن روان کننده استفاده می شود.و بارگذاری داده های جمع آوری شده به سیستم کنترل XLP2000 از طریق اتوبوس برای تحقق نمایش داده ها، ثبت و پردازش
برای اتصال سیستم گره انتقال از یک گره انتقال مشترک جهانی استفاده می شود؛ یک پوشش محافظ در قسمت بالایی قطعات چرخان مانند اتصال برای حفاظت نصب شده است.اتصال به انتقال آزمایش شده از طریق ابزار برای تکمیل اتصال سیستم انتقال کل صندلی آزمایش متصل می شود.

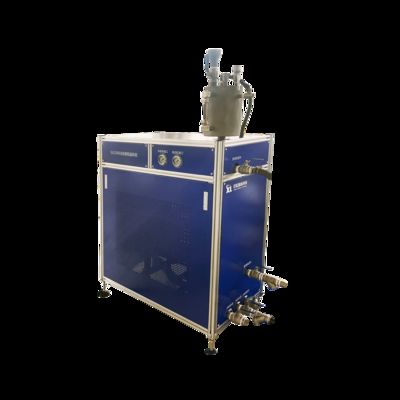

این راه حل از ایستگاه روغن روان کننده SLE-2120G برای ارائه فشار ثابت، جریان ثابت و روان کردن دمای ثابت برای UUT استفاده می کند.دستگاه از PLC زیمنس به عنوان واحد کنترل اصلی استفاده می کند، که می تواند در شرایط تنظیمات مختلف، عرضه روغن روان کننده را برآورده کند.
براکت گیرنده قابل تنظیم از طریق یک کانکتور خاص به گیرنده متصل می شود تا یک کل را تشکیل دهد.ارتفاع گیربکس را می توان تنظیم بالا و پایین با تنظیم پیچ بلند بر روی براکت نصب، در نتیجه دستیابی به تنظیم سه بعدی پشتیبانی انتقال؛ یک ابزار آداپتور ویژه برای نصب قطعه آزمایش بر روی براکت انتقال نصب شده است.
صفحه آهن ریخته در این محلول یک حامل مرجع هواپیما از آهن ریخته HT250 با قدرت بالا است که دارای ویژگی های دقت قابل اعتماد، استفاده پایدار و حمل و نقل راحت است.

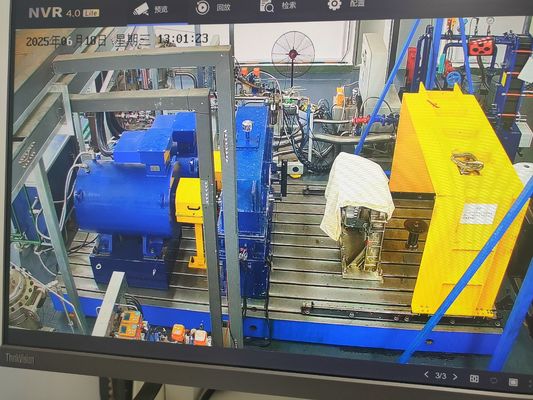

سیستم نظارت مجهز به یک دوربین دید شب با وضوح بالا، یک ضبط ویدیو و یک صفحه نمایش LCD است که می تواند وضعیت محصول را در زمان واقعی در طول آزمایش محصول نظارت کند.
2. 600kW یک به یک خنک کننده هوا فشرده گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچ اصل کار
سیستم محرک قدرت را برای حرکت جعبه گیربکس مطابق با شرایط کاری پیش تعیین شده تولید می کند، سیستم بارگذاری بار واقعی را شبیه سازی می کند،و سیستم جمع آوری داده ها پارامترها را در زمان واقعی به سیستم کنترل منتقل می کند.، و سیستم کنترل به طور پویا درایو و بار را مطابق با آن تنظیم می کند. نظارت تصویری و آزمایش مهر و موم با هم کار می کنند و پس از آزمایش، بهره وری انتقال،ظرفیت حمل و سایر شاخص ها از طریق تجزیه و تحلیل داده ها برای تکمیل ارزیابی عملکرد محاسبه می شوند..
3. 600kW یک به یک خنک کننده هوا فشرده گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچ محیط و شرایط استفاده
1) شرایط منبع برق: 380/220V AC 50Hz منبع برق، مجهز به ثبات دهنده ولتاژ و UPS، نوسان ولتاژ در ± 10٪، نوسان فرکانس در ± 0.5Hz.
محیط کار: آزمایشگاه حرفه ای، دمای محیط -10°C-45°C، رطوبت نسبی ≤85٪، با تهویه خوب، عایق لرزش و امکانات عایق صوتی.
4. 600kW یک به یک خنک کننده هوا فشرده گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچپارامترهای فنی دینامومتر الکتریکی
SSCD600 - 1500 / 3500 پارامترهای فنی دینامومتر الکتریکی
| Pپروژه |
پارامترهای دینامتر الکتریکی در انتهای ورودی |
| مدل میزبان |
SSCD600-1500/3500 |
| برند |
سيلونگ |
| قدرت نامی (KW) |
600 |
| سرعت اسمی (rpm) |
1500 |
| محدوده سرعت چرخش قطر ثابت (rpm) |
0 تا 1500 |
| محدوده سرعت قدرت ثابت (rpm) |
1500 تا 3500 |
| حداکثر سرعت (rpm) |
3500 |
| ظرفیت بیش از حد |
120 درصد |
| ولتاژ نامی (V) |
AC 380 |
| چرخش نامی (Nm) |
3820 |
| روش خنک کننده |
خنک سازی هوایی اجباری |
| رمزگذاری کننده |
شانگهاي جينگفن |
| نوع رمزگذاری کننده |
HTL 512 |
| نظارت بر ایمنی دینامومتر |
دمای حلق X2 |
| دمای کویل X3 |
| نظارت بر ارتعاش X2 |
SSCD600 - 375 / 875 پارامترهای فنی دینامومتر الکتریکی
| پروژه |
پارامترهای دینامتر الکتریکی پایانی خروجی |
| مدل میزبان |
SSCD600 - 375 / 875 |
| برند |
سيلونگ |
| قدرت نامی (KW) |
600 |
| سرعت اسمی (rpm) |
375 |
| محدوده سرعت چرخش قطر ثابت (rpm) |
0-375 |
| محدوده سرعت قدرت ثابت (rpm) |
۳۷۵ - ۸۷۵ |
| حداکثر سرعت (rpm) |
875 |
| ظرفیت بیش از حد |
120 درصد |
| ولتاژ نامی (V) |
AC 380 |
| چرخش نامی (Nm) |
15279 |
| روش خنک کننده |
خنک سازی هوایی اجباری |
| رمزگذاری کننده |
شانگهاي جينگفن |
| نوع رمزگذاری کننده |
HTL 512 |
| نظارت بر ایمنی دینامومتر |
دمای حلق X2 |
| دمای کویل X3 |
| نظارت بر ارتعاش X2 |
5. 600kW یک به یک خنک کننده هوا فشرده گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچاستانداردهای مرجع
QC/T 568-2019 الزامات فنی و روش های آزمایش روی بنچ برای مجموعه های گیرنده مکانیکی خودرو
QC/T-291-2023 "تطلبات عملکرد و روش های آزمایش بنکی برای مجموعه های ماشین آلات نقلیه اتومبیل"
6. 600kW یک به یک خنک کننده هوا فشرده گیربکس و محور عملکرد تست و قابلیت اطمینان تست بنچحوزه های کاربرد
1) صنعت خودرو: برای تحقیق و توسعه و آزمایش گیربکس ها مانند گیربکس ها و بهینه سازی سیستم های قدرت استفاده می شود.
2) تولید برق بادی: عملکرد جعبه گیربکس را در شرایط کار پیچیده آزمایش کنید تا عملکرد پایدار تجهیزات تضمین شود.
3) ساخت کشتی: ارزیابی قابلیت اطمینان و مقاومت در برابر ضربه جعبه های گیر در شرایط ناوبری.
4) تجهیزات صنعتی: بهینه سازی طراحی گیربکس ماشین آلات و سایر تجهیزات برای بهبود بهره وری انتقال.
5) هوافضا: اطمینان از عملکرد قابل اطمینان گیربکس های دقیق در شرایط شدید.
