سیستم تست دینامومتر الکتریکی موتور دیزل SSCD315-1500-3800 با توان 315 کیلووات

سیستم تست دینامومتر برقی موتور دیزل SSCD315-1500-3800 315kW



1. شرح سیستم تست دینامومتر برقی موتور دیزل SSCD315-1500-3800 315kW

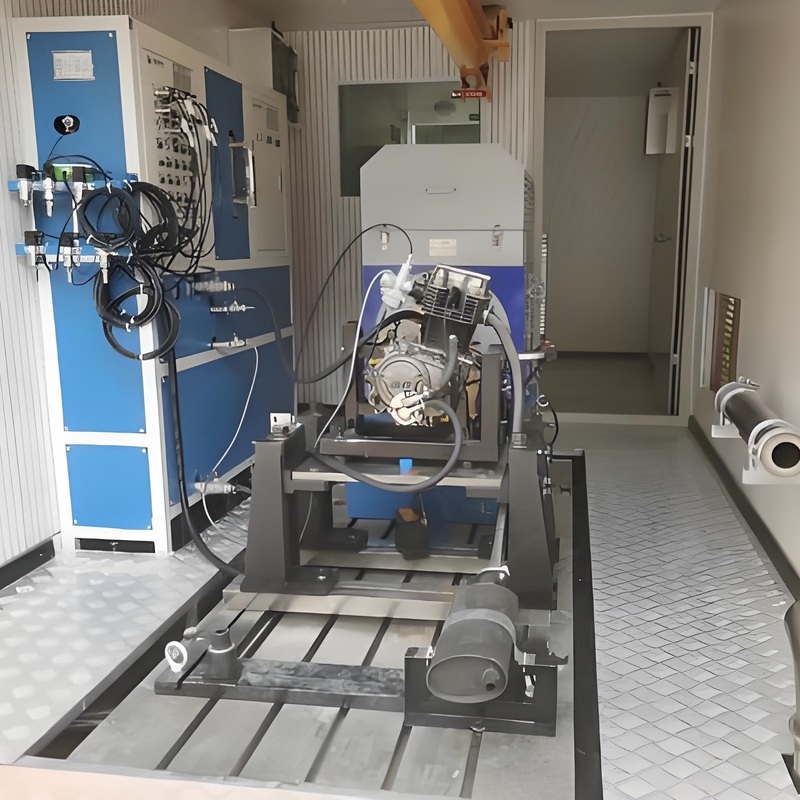

سیستم تست دینامومتر برقی موتور دیزل SSCD315-1500-3800 315kW یک راه‌حل آزمایشی یکپارچه است که به‌طور خاص برای آزمایش عملکرد موتور دیزل و تأیید انطباق طراحی شده است. این سیستم با استفاده از یک دینامومتر برقی AC به عنوان واحد اصلی آزمایش و یک سیستم اینورتر فرکانس متغیر فعال چهار ربع وارداتی به عنوان مرکز کنترل خود، نه تنها دارای قابلیت‌های عملیات چهار ربع است، بلکه انرژی تولید شده در طول آزمایش را مستقیماً به شبکه بازمی‌گرداند و امکان بازیافت انرژی کارآمد را فراهم می‌کند. علاوه بر این، با استفاده از سیستم اندازه‌گیری و کنترل XLE-1000 به عنوان ماژول کنترل اصلی، به‌طور خودکار الزامات نظارتی ملی و چرخه‌های آزمایشی تعریف‌شده توسط مشتری را اجرا می‌کند. همچنین تجهیزات کمکی خارجی مانند کنتورهای مصرف سوخت گذرا و ترموستات‌ها را به‌طور یکپارچه ادغام می‌کند. سیستم جمع‌آوری داده‌های همراه، پارامترهای مختلف عملکرد موتور را در زمان واقعی جمع‌آوری می‌کند، ضبط داده‌ها، تجزیه و تحلیل، پردازش، تجسم و تولید گزارش آزمون خودکار را تکمیل می‌کند و پشتیبانی هوشمندی را برای کل فرآیند آزمایش موتور فراهم می‌کند.





2. SSCD315-1500-3800 315kW استانداردهای مرجع سیستم تست دینامومتر برقی موتور دیزل



1) GB17691-2018 "محدودیت‌های انتشار و روش‌های اندازه‌گیری آلاینده‌ها از وسایل نقلیه دیزلی سنگین": یک استاندارد اجباری ملی که به‌طور خاص برای آزمایش عملکرد انتشار موتور دیزل تدوین شده است.



2) GB/T 18297-2001 "روش تست عملکرد موتور خودرو": استاندارد توصیه شده ملی، قابل اجرا برای انواع موتورهای خودرو از جمله دیزل و بنزینی.



3) GB/T 17692-2003 "روش تست توان خالص موتورهای خودرو و موتورهای محرک": استاندارد توصیه شده ملی، قابل اجرا برای انواع موتورهای خودرو (از جمله موتورهای دیزل و بنزینی).



3. SSCD315-1500-3800 315kW اجزای سیستم تست دینامومتر برقی موتور دیزل



سیستم تست دینامومتر برقی موتور دیزل SSCD315-1500-3800 315kW از 9 واحد اصلی و ماژول‌های اختیاری تشکیل شده است. عملکرد و پیکربندی هر واحد به شرح زیر است:



1) واحد دینامومتر اصلی (دینامومتر برقی): مجهز به یک موتور AC و یک فلنج گشتاور HBM در انتهای خروجی، داده‌های گشتاور موتور را جمع‌آوری می‌کند و از تجزیه و تحلیل عملکرد توان پشتیبانی می‌کند؛

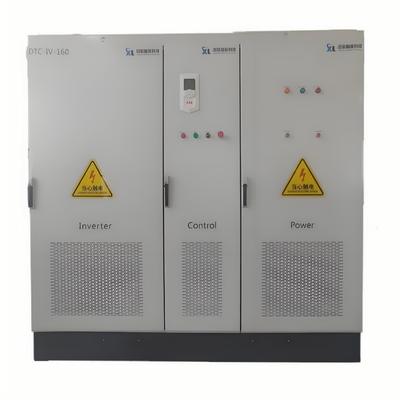

2) واحد کنترل تبدیل فرکانس (سیستم اینورتر تبدیل فرکانس): از کنترل‌کننده تبدیل فرکانس ABB ACS880 با فناوری DTC استفاده می‌کند و با دینامومتر برای ارائه راه‌حل‌های تشخیص و کنترل با عملکرد بالا و مصرف انرژی کم کار می‌کند؛

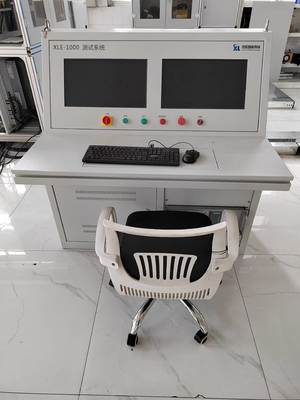

3) واحد کنترل و پردازش داده اصلی (سیستم اندازه‌گیری و کنترل XLE1000): مجهز به نرم‌افزار Xunlan XLE1000، کنترل تست و پردازش داده‌ها را ادغام می‌کند، چرخه‌های تست را به‌طور خودکار اجرا می‌کند و فرآیندها را به‌طور هوشمندانه مدیریت و کنترل می‌کند؛



4) واحد جمع‌آوری پارامتر (سیستم جمع‌آوری داده‌ها): شامل سنسورها و ماژول‌های دما/فشار است، پارامترهای سیلندر موتور، مدار روغن و مدار آب را جمع‌آوری می‌کند و آنها را به XLE1000 برای نمایش داده‌ها، ذخیره‌سازی و تجزیه و تحلیل منتقل می‌کند؛

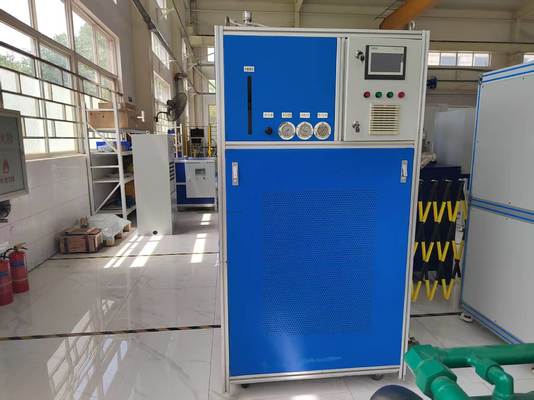

5) واحد کنترل دما (دستگاه دمای ثابت مایع خنک‌کننده): ساختار حلقه بسته، PLC دمای ورودی آب را کنترل می‌کند، از ارتباط RS485 پشتیبانی می‌کند و دمای محیط تست پایدار را تضمین می‌کند؛



6) واحد تست مصرف سوخت (سیستم کنتور مصرف سوخت گذرا): مصرف سوخت گذرا/متوسط را اندازه‌گیری می‌کند، با سناریوهای تست متعدد سازگار است و داده‌ها را به‌طور خودکار از طریق دسترسی RS485 به سیستم کنترل اصلی جمع‌آوری می‌کند؛



7) واحد تست انتشار (کدورت‌سنج): برای آزمایش دود اگزوز موتور و پشتیبانی از آزمایش انطباق با انتشار، برند AVL را انتخاب کنید؛



8) واحد کنترل دریچه گاز (دریچه گاز الکترونیکی): خروجی ولتاژ دوگانه (0-5V/0-2.5V قابل تنظیم) برای کنترل دقیق باز شدن دریچه گاز؛



9) واحد تست هوابندی (متر نشتی پیستون): ساختار دو مخزنه، نصب متحرک/بالاسری، نشتی پیستون را تشخیص می‌دهد و هوابندی موتور را ارزیابی می‌کند؛



10) ماژول اختیاری (ترموستات اینترکولر): برای موتورهای توربوشارژ، دمای اینترکولر را به‌طور دقیق کنترل می‌کند تا از داده‌های تست دقیق اطمینان حاصل شود.



4. 315kW پارامترهای فنی دینامومتر برقی موتور دیزل



پارامترها	شاخص‌های فنی
تولیدکنندگان موتور	Seelong
توان نامی	315kW
گشتاور نامی	2005Nm
سرعت نامی	1500rpm
حداکثر سرعت	3800rpm
محدوده سرعت گشتاور ثابت	0-1500rpm​
محدوده سرعت توان ثابت	1500-3800rpm
مدل سنسور گشتاور	T40B
تولیدکنندگان سنسور گشتاور	HBM
محدوده سنسور گشتاور (Nm)	0-2500Nm
درجه دقت	0.05%FS



5. SSCD315-1500-3800 315kW سیستم تست دینامومتر برقی موتور دیزل مزایای اصلی



1) دقت دینامومتر به سطوح پیشرو در صنعت می‌رسد: مجهز به سنسور گشتاور با دقت بالای 0.05% FS HBM، تغییرات جزئی در شرایط عملکرد با سرعت کم و گشتاور بالا را به‌طور دقیق ثبت می‌کند، الزامات دقت تجهیزات سنگین مانند وسایل نقلیه تجاری و ماشین‌آلات ساختمانی را برآورده می‌کند و از قابلیت اطمینان داده‌ها اطمینان حاصل می‌کند.



2) سازگاری قوی با شرایط عملیاتی: از آزمایش در محدوده سرعت وسیعی از 1500-3800 دور در دقیقه پشتیبانی می‌کند و شرایط عملیاتی مانند بیکاری، بار نامی و تغییرات بار گذرا را شبیه‌سازی می‌کند. برای آزمایش دینامیکی موتورهای دیزل با جابجایی زیاد مناسب است و چندین سناریو را پوشش می‌دهد.



3) اثرات صرفه‌جویی در انرژی قابل توجه: سیستم تبدیل فرکانس ABB ACS880 و بهینه‌سازی بازخورد انرژی، انتقال انرژی کارآمد را به شبکه به دست می‌آورند، مصرف انرژی را بیش از 30٪ در مقایسه با دینامومترهای سنتی کاهش می‌دهند و هزینه‌های آزمایش را در استفاده طولانی‌مدت به‌طور قابل توجهی کاهش می‌دهند (اندازه‌گیری‌های آزمایشگاهی؛ کاربرد واقعی تحت تأثیر شرایط عملیاتی قرار دارد).



4) عملکرد پایدار و کارآمد: با ادغام جمع‌آوری داده‌های با دقت بالا با سیستم اندازه‌گیری و کنترل XLE1000، پارامترهایی مانند دما، فشار و گشتاور را در زمان واقعی نظارت می‌کند و دارای تشخیص خطای خودکار (مانند ناهنجاری‌های سنسور و هشدارهای اضافه بار) است که عملکرد طولانی‌مدت با بار بالا را تضمین می‌کند و زمان خرابی را کاهش می‌دهد؛



5) سازگاری استاندارد گسترده: مطابق با GB/T 18297، GB/T 17692 و GB17691-2018، با چندین برند موتورهای دیزل در داخل و خارج از کشور سازگار است و از آزمایش‌های متعددی مانند آزمایش انتشار و تأیید قابلیت اطمینان برای پاسخگویی به نیازهای مختلف پشتیبانی می‌کند.



6. SSCD315-1500-3800 315kW سیستم تست دینامومتر برقی موتور دیزل حوزه‌های کاربرد



1) تحقیق و توسعه وسایل نقلیه تجاری سنگین: پشتیبانی کامل از آزمایش توان موتور دیزل وسایل نقلیه تجاری به بهینه‌سازی تطبیق توان، بهبود اقتصاد سوخت، اطمینان از انطباق با استانداردهای انتشار China VI و تسریع در توسعه و راه‌اندازی مدل‌های جدید کمک می‌کند؛



2) تأیید ماشین‌آلات مهندسی: تغییرات ناگهانی بار و شرایط بار زیاد مداوم را برای بیل مکانیکی و لودرها شبیه‌سازی می‌کند تا قابلیت اطمینان و دوام موتور دیزل را تأیید کند و داده‌هایی را برای بهینه‌سازی عملکرد کلی دستگاه ارائه دهد؛



3) تست توان کشتی: شرایط بار متغیر مانند شتاب کشتی و کروز را شبیه‌سازی می‌کند تا راندمان پیشرانه، مصرف سوخت و انتشار موتورهای دیزل دریایی را آزمایش کند و مبنایی برای انتخاب و بهینه‌سازی سیستم قدرت فراهم کند؛



4) ارزیابی مجموعه ژنراتور: پایداری ولتاژ، نوسانات فرکانس و قابلیت منبع تغذیه مداوم مجموعه‌های ژنراتور دیزل را تحت بار تشخیص می‌دهد تا از عملکرد اضطراری/میدانی قابل اعتماد اطمینان حاصل شود و مبنای استانداردی برای ارزیابی کیفیت ارائه دهد؛



5) بازرسی تعمیر و بازسازی: موتورهای دیزل تعمیر/بازسازی شده را دوباره بازرسی کنید، گشتاور، توان، مصرف سوخت و غیره را آزمایش کنید، داده‌هایی را برای رتبه‌بندی کیفیت و ارزیابی عملکرد ارائه دهید و از استفاده ایمن و قابل اعتماد اطمینان حاصل کنید.



7. مدل سیستم تست دینامومتر برقی موتور دیزل فهرست



مدل	توان (KW)	گشتاور (Nm)	سرعت نامی (rpm)	حداکثر سرعت (rpm)	دقت اندازه‌گیری گشتاور
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
قابل تنظیم





•تحویل: مدل‌های استاندارد در عرض 55 روز ارسال می‌شوند (چرخه تولید برای تجهیزات با توان متوسط ​​کمتر از 160 کیلووات است)؛ مدل‌های سفارشی در عرض 55-110 روز ارسال می‌شوند (شامل تدارکات بین‌المللی و کمک به ترخیص کالا از گمرک و یک لیست اظهارنامه گمرکی به‌طور خاص برای تجهیزات با توان متوسط). یک «کیت نصب ماژولار» نیز موجود است (با خطوط اصلی از پیش متصل شده، زمان نصب در محل را به 2 روز کاهش می‌دهد).



•خدمات پس از فروش: اجزای اصلی (دینامومتر، فلنج گشتاور) به مدت یک سال گارانتی می‌شوند و ما پشتیبانی فنی دو زبانه مادام‌العمر به زبان‌های چینی و انگلیسی ارائه می‌دهیم (زمان پاسخگویی ≤ 4 ساعت). قطعات یدکی در عرض 24 ساعت در داخل کشور و در عرض 7 روز در سطح بین‌المللی ارسال می‌شوند. ما همچنین آموزش رایگان 1.5 روزه اپراتور (شامل آموزش ویژه در مورد تست موتور با توان متوسط) و پشتیبانی از اشکال‌زدایی از راه دور (در رایانه، از جمله راهنمایی در مورد پیکربندی راه‌حل ماژولار) را ارائه می‌دهیم.
