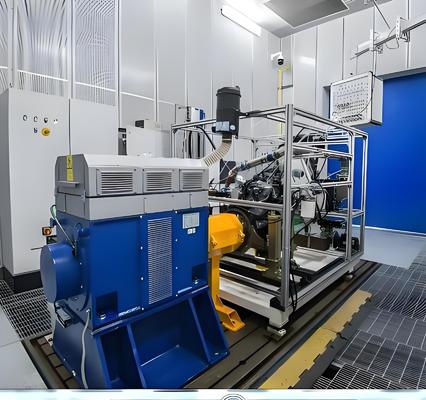

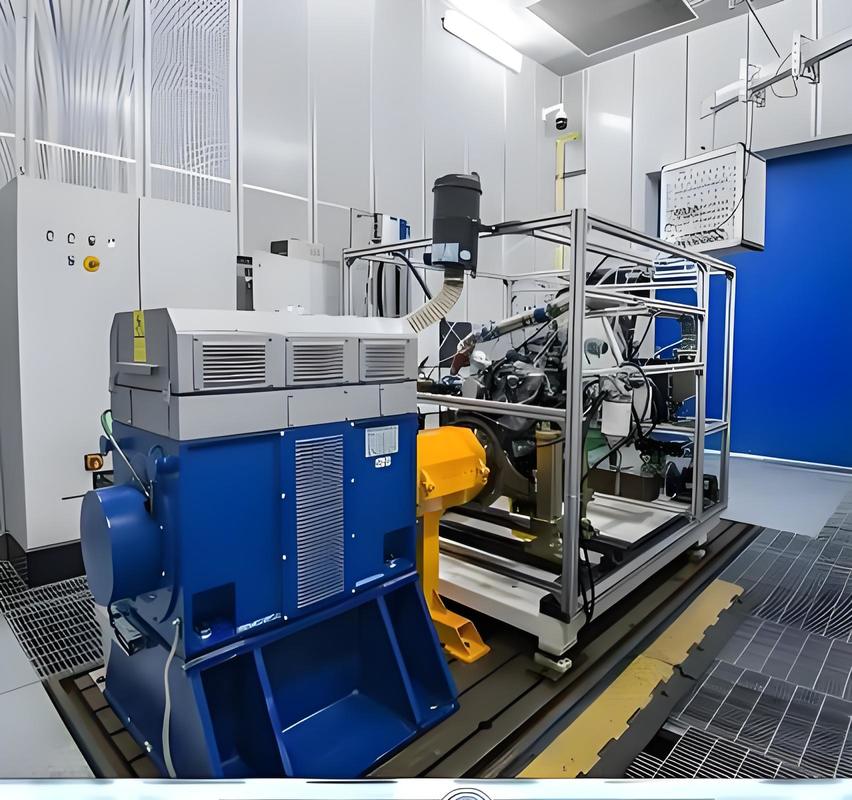

سیستم تست دینامومتر الکتریکی موتور دیزل SSCD355-1500-3800 355kW

SSCD355-1500-3800 سیستم تست دینامومتر برقی موتور دیزل 355 کیلووات



1. SSCD355تحقیق و توسعه وسایل نقلیه تجاری متوسط و بزرگتوضیحات سیستم تست دینامومتر برقی موتور دیزل



این راه‌حل آزمایشی بسیار کارآمد، به‌طور خاص برای موتورهای دیزل متوسط و بزرگ (که در کامیون‌های سنگین، ماشین‌آلات ساختمانی و مجموعه‌های ژنراتور بزرگ استفاده می‌شود) طراحی شده است، دارای یک دینامومتر AC 355 کیلووات است که مجهز به یک اینورتر کنترل‌کننده فرکانس متغیر چهار ربعی با توان بالا است. این امر امکان بارگیری رو به جلو و کشش معکوس را فراهم می‌کند، با انتقال توان آزمایش شده به شبکه که بیش از 85٪ راندمان دارد. هسته اصلی سیستم اندازه‌گیری و کنترل XLE-1000، اجرای خودکار چرخه‌های آزمایشی استاندارد ملی یا روش‌های آزمایشی سفارشی را پشتیبانی می‌کند، یک متر مصرف سوخت گذرا با توان بالا را ادغام می‌کند و از یک ماژول جمع‌آوری داده برای ثبت پارامترهای کلیدی مانند گشتاور و سرعت استفاده می‌کند، که امکان ذخیره‌سازی، تجزیه و تحلیل و تولید گزارش استاندارد شده را فراهم می‌کند و کل فرآیند آزمایش را در بر می‌گیرد.





2. الزامات فنی کارگاه نصب تجهیزات

مزایای اصلی سیستم تست دینامومتر برقی موتور دیزل

تولیدکنندگان موتور	Seelong​	ارتفاع محیط نصب
<1000 متر	جلوگیری از تأثیر گرما بر دفع حرارت موتور	ضخامت فونداسیون تجهیزات
＞200mm	اطمینان از تحمل بار یکنواخت	ظرفیت باربری کف کارخانه
≥4t/㎡	انطباق با توزیع وزن کل دستگاه	رطوبت محیط کارخانه
≤85% (غیر متراکم)	محافظت از عایق الکتریکی	دمای محیط کارخانه
5°C～40°C	حفظ دقت سنسور	الزامات منبع تغذیه
380V±10% سه فاز 50Hz	به زمین کردن مستقل نیاز است	3. SSCD355



-1500-3800 355 کیلوواتتحقیق و توسعه وسایل نقلیه تجاری متوسط و بزرگ1)

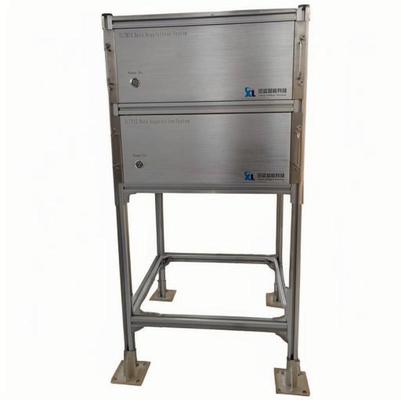

2) : شامل سنسورهای دما، فشار و سایر سنسورها و ماژول‌های پشتیبانی‌کننده جمع‌آوری است. عملکرد آن جمع‌آوری دما، فشار و سایر پارامترهای هر جزء موتور و سپس انتقال داده‌های جمع‌آوری شده به سیستم اندازه‌گیری و کنترل از طریق رابط داده است تا نمایش، ثبت و پردازش داده‌ها در زمان واقعی محقق شود.2)



3) " روش تست قدرت خالص موتورهای خودرو و موتورهای محرک": شامل سنسورهای دما، فشار و سایر سنسورها و ماژول‌های پشتیبانی‌کننده جمع‌آوری است. عملکرد آن جمع‌آوری دما، فشار و سایر پارامترهای هر جزء موتور و سپس انتقال داده‌های جمع‌آوری شده به سیستم اندازه‌گیری و کنترل از طریق رابط داده است تا نمایش، ثبت و پردازش داده‌ها در زمان واقعی محقق شود.3)



4) " روش تست قدرت خالص موتورهای خودرو و موتورهای محرک": شامل سنسورهای دما، فشار و سایر سنسورها و ماژول‌های پشتیبانی‌کننده جمع‌آوری است. عملکرد آن جمع‌آوری دما، فشار و سایر پارامترهای هر جزء موتور و سپس انتقال داده‌های جمع‌آوری شده به سیستم اندازه‌گیری و کنترل از طریق رابط داده است تا نمایش، ثبت و پردازش داده‌ها در زمان واقعی محقق شود.4. SSCD355



-1500-3800 355 کیلوواتتحقیق و توسعه وسایل نقلیه تجاری متوسط و بزرگ1)

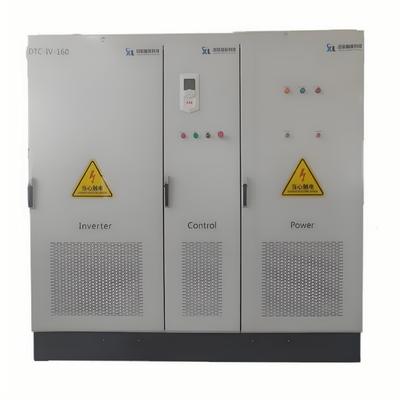

2) : شامل سنسورهای دما، فشار و سایر سنسورها و ماژول‌های پشتیبانی‌کننده جمع‌آوری است. عملکرد آن جمع‌آوری دما، فشار و سایر پارامترهای هر جزء موتور و سپس انتقال داده‌های جمع‌آوری شده به سیستم اندازه‌گیری و کنترل از طریق رابط داده است تا نمایش، ثبت و پردازش داده‌ها در زمان واقعی محقق شود.2) سیستم اینورتر فرکانس متغیر:



یک اینورتر سری ABB ACS880 دینامومتر برقی را کنترل می‌کند و امکان بارگیری رو به جلو و تغذیه معکوس موتور را فراهم می‌کند. انرژی الکتریکی تولید شده توسط دینامومتر مستقیماً از طریق سیستم اینورتر فرکانس متغیر به شبکه بازگردانده می‌شود.3)

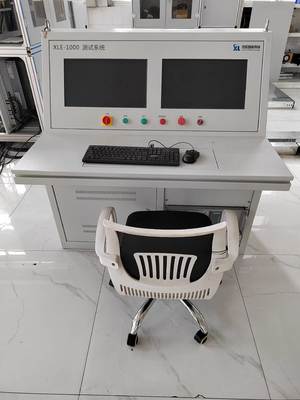

4) -1000 سیستم اندازه‌گیری و کنترل: شامل سنسورهای دما، فشار و سایر سنسورها و ماژول‌های پشتیبانی‌کننده جمع‌آوری است. عملکرد آن جمع‌آوری دما، فشار و سایر پارامترهای هر جزء موتور و سپس انتقال داده‌های جمع‌آوری شده به سیستم اندازه‌گیری و کنترل از طریق رابط داده است تا نمایش، ثبت و پردازش داده‌ها در زمان واقعی محقق شود.4)

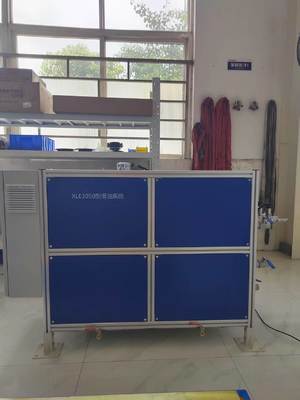

8. : شامل سنسورهای دما، فشار و سایر سنسورها و ماژول‌های پشتیبانی‌کننده جمع‌آوری است. عملکرد آن جمع‌آوری دما، فشار و سایر پارامترهای هر جزء موتور و سپس انتقال داده‌های جمع‌آوری شده به سیستم اندازه‌گیری و کنترل از طریق رابط داده است تا نمایش، ثبت و پردازش داده‌ها در زمان واقعی محقق شود.5) تجهیزات کمکی:

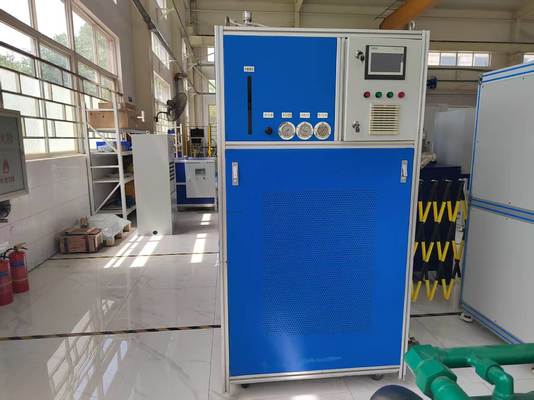

دستگاه دمای ثابت مایع خنک‌کننده (±1℃)، متر مصرف سوخت گذرا قابل حمل (10Hz)، متر نشت پیستون کوچک و دبی‌سنج هوا.5. پارامترهای فنی دینامومتر برقی موتور دیزل 355 کیلووات



پارامترها

مزایای اصلی سیستم تست دینامومتر برقی موتور دیزل

تولیدکنندگان موتور	Seelong​
توان نامی	355kW​
گشتاور نامی	2260Nm​
سرعت نامی	1500rpm​
حداکثر سرعت	3800rpm​
محدوده سرعت گشتاور ثابت	0-1500rpm​
محدوده سرعت توان ثابت	1500-3800rpm​
مدل‌های سنسور گشتاور	T30B
محدوده سنسور گشتاور (Nm)	0-2500 Nm
درجه دقت	0.05%FS​
6. SSCD355	-1500-3800 355 کیلووات

مزایای اصلی سیستم تست دینامومتر برقی موتور دیزل

1) تحقیق و توسعه وسایل نقلیه تجاری متوسط و بزرگ: اگرچه این یک سیستم 355 کیلووات با توان بالا است، اما یک طرح یکپارچه مدولار را اتخاذ می‌کند که برای آزمایشگاه‌های متوسط تا بزرگ و کارگاه‌های تولید مناسب است. در مقایسه با تجهیزات سنتی با همان توان، هزینه‌های ساخت و ساز سرمایه را 20٪ کاهش می‌دهد و فضای کارخانه را ذخیره می‌کند.



2) عملکرد با توان بالا و مصرف کم: مجهز به سیستم تبدیل فرکانس با توان بالای ABB (راندمان 96٪) و انتقال توان با راندمان بالا کلاس 355 کیلووات، مصرف انرژی را بیش از 25٪ در مقایسه با دستگاه‌های بار مقاومتی سنتی کاهش می‌دهد و هزینه‌های انرژی را در سناریوهای آزمایش طولانی مدت و با توان بالا به طور قابل توجهی کاهش می‌دهد؛



3) آزمایش با پاسخگویی بالا و دقیق: با هدف ویژگی‌های یک موتور دیزل 355 کیلووات، این سیستم دقت کنترل گشتاور ±0.2٪ FS (مقیاس کامل) و پاسخ گذرا 50-100 میلی‌ثانیه را ارائه می‌دهد که آن را برای آزمایش‌های گذرا با توان بالا مانند شتاب سریع و بالا رفتن از تپه مناسب می‌کند.



4) سازگاری با توان بالا در سناریوهای مختلف: از جاده (کامیون‌های سنگین، وسایل نقلیه تجاری بزرگ) / غیر جاده (ماشین‌آلات ساختمانی، مجموعه‌های ژنراتور بزرگ) پشتیبانی می‌کند و به طور دقیق با الزامات آزمایش کامل سناریوی موتورهای دیزل کلاس 355 کیلووات سازگار می‌شود.



8. -1500-3800 355 کیلوواتکاربردهای سیستم تست دینامومتر برقی موتور دیزل



1) تحقیق و توسعه وسایل نقلیه تجاری متوسط و بزرگ: موتورهای دیزل 355 کیلووات مناسب برای کامیون‌های سنگین و اتوبوس‌های بزرگ، آزمایش توان بار کامل و انتشار با سرعت بالا، و پشتیبانی از بهینه‌سازی کالیبراسیون تحت مقررات بین‌المللی مانند Euro VI و EPA Tier 4.



2) تأیید ماشین‌آلات ساختمانی در مقیاس بزرگ: برای موتورهای دیزل 355 کیلووات در بیل مکانیکی و لودرها، شرایط بار سنگین را شبیه‌سازی کنید تا پایداری بار بالا را تأیید کنید و با مقررات اتحادیه اروپا Stage V و EPA غیر جاده مطابقت داشته باشید.



3) آزمایش قدرت عمومی با توان بالا: مناسب برای موتورهای دیزل کلاس 355 کیلووات در مجموعه‌های ژنراتور بالای 1000kVA، ارزیابی عملکرد مداوم عملیاتی مطابق با استانداردهای آزمایش بین‌المللی مانند ISO 8178.



4) آزمایش تجهیزات بزرگ غیر جاده: موتورهای دیزل 355 کیلووات مناسب برای تراکتورهای اسب بخار بالا شرایط میدانی را شبیه‌سازی می‌کنند، تطابق قدرت را تأیید می‌کنند و با مقررات EPA Tier 4 Final و EU Stage V مطابقت دارند.



8. فهرست مدل سیستم تست دینامومتر برقی موتور دیزلمدل



توان (KW)گشتاور (Nm)



سرعت نامی (دور در دقیقه)	حداکثر سرعت (دور در دقیقه)	دقت اندازه‌گیری گشتاور	SSCD15-1000/4000	15	143
1000	4000	0.2%FS	SSCD30-1500/5000	300	•
1000	5000	0.2%FS	SSCD30-1500/5000	300	•
1000	5000	0.2%FS	SSCD30-1500/5000	300	•
1000	5000	0.2%FS	SSCD30-1500/5000	300	•
1000	5000	0.2%FS	SSCD30-1500/5000	200	•
1000	3500	0.2%FS	SSCD30-1500/5000	200	•
1000	4500	0.2%FS	SSCD30-1500/5000	200	•
1000	4000	0.2%FS	SSCD30-1500/5000	30	•
1000	4000	0.2%FS	SSCD30-1500/5000	30	•
1000	3800	0.2%FS	SSCD30-1500/5000	30	•
1500	5000	0.2%FS	قابل تنظیم	132	•
1500	5000	0.2%FS	قابل تنظیم	132	•
1500	5000	0.2%FS	قابل تنظیم	132	•
1500	5000	0.2%FS	قابل تنظیم	132	•
1500	4500	0.2%FS	قابل تنظیم	200	•
1500	4500	0.2%FS	قابل تنظیم	200	•
1500	4000	0.2%FS	قابل تنظیم	300	•
1500	4000	0.2%FS	قابل تنظیم	300	•
1500	3800	0.2%FS	قابل تنظیم	9. تحویل و خدمات پس از فروش	•
1500	3800	0.2%FS	قابل تنظیم	9. تحویل و خدمات پس از فروش	•
1500	3800	0.2%FS	قابل تنظیم	9. تحویل و خدمات پس از فروش	•
1500	3800	0.2%FS	قابل تنظیم	9. تحویل و خدمات پس از فروش	•
1500	3800	0.2%FS	قابل تنظیم	9. تحویل و خدمات پس از فروش	•
تحویل





10. سؤالات متداولخدمات پس از فروش: اجزای اصلی (دینامومتر، فلنج گشتاور) به مدت یک سال گارانتی می‌شوند و ما پشتیبانی فنی دو زبانه مادام‌العمر به زبان‌های چینی و انگلیسی ارائه می‌دهیم (زمان پاسخگویی ≤ 4 ساعت). قطعات یدکی ظرف 24 ساعت در داخل کشور و ظرف 7 روز در سطح بین‌المللی ارسال می‌شوند. ما همچنین آموزش رایگان 1.5 روزه اپراتور (شامل آموزش ویژه در مورد تست موتور با توان متوسط) و پشتیبانی از اشکال‌زدایی از راه دور (روی رایانه، از جمله راهنمایی در مورد پیکربندی راه‌حل مدولار) را ارائه می‌دهیم.



10. سؤالات متداولس: حداقل مقدار سفارش برای همکاری ما چقدر است؟پاسخ: ما از سفارش آزمایشی کوچک 1 عدد برای محصولات موجود در انبار پشتیبانی می‌کنیم.
