سیستم تست دینامومتر برقی موتور دیزل 22 کیلووات SSCD22-1000-4000

سیستم تست دینامومتر برقی موتور دیزل SSCD22-1000-4000 22kW

1. شرح سیستم تست دینامومتر برقی موتور دیزل SSCD22-1000-4000 22kW

این سیستم که حول یک دینامومتر AC کوچک و سازگار با موتورهای دیزل 22 کیلووات کوچک متمرکز شده است، از فناوری اینورتر فرکانس متغیر چهار ربعی برای بازیابی انرژی کارآمد (راندمان بازگرداندن >85%) استفاده می کند. این سیستم مجهز به سیستم اندازه گیری و کنترل XLE-1000 است و از جمع آوری و تجزیه و تحلیل همزمان چند کاناله پارامترهای کلیدی پشتیبانی می کند. این سیستم به طور خودکار چرخه های آزمایشی مشخص شده در استانداردهایی مانند GB/T 18297 را اجرا می کند و تجهیزاتی مانند یک دودسنج کوچک و یک دبی سنج هوای با دقت بالا را ادغام می کند و نیازهای تست عملکرد کامل موتورهای دیزل کوچک مورد استفاده در وسایل نقلیه تجاری کوچک، ماشین آلات کشاورزی کوچک و تجهیزات برق عمومی را برآورده می کند.





2. شرایط کارخانه نصب تجهیزات
​

پارامترها	مقادیر	پارامترها	مقادیر
ارتفاع	کمتر از 1000 متر	رطوبت کارخانه	≤85%​
ضخامت فونداسیون	>200mm​	دمای کارخانه	5°C～40°C​
ظرفیت باربری کف کارخانه	4t/㎡​	برق	380V±10% سه فاز 50Hz​



3. استانداردهای مرجع سیستم تست دینامومتر برقی موتور دیزل SSCD22-1000-4000 22kW

1) GB20891-2014 "محدودیت ها و روش های اندازه گیری آلاینده های اگزوز از موتورهای دیزل برای ماشین آلات سیار غیر جاده ای" (قابل اجرا برای مدل های غیر جاده ای با قدرت کم)



2) GB/T 18297-2001 "روش های تست عملکرد موتور خودرو"



3) GB/T 17692-2003 "روش های تست توان خالص موتورهای خودرو و موتورهای محرک"



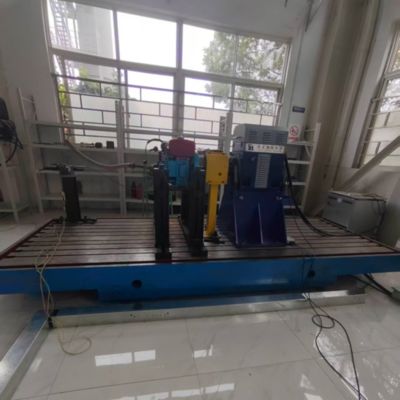

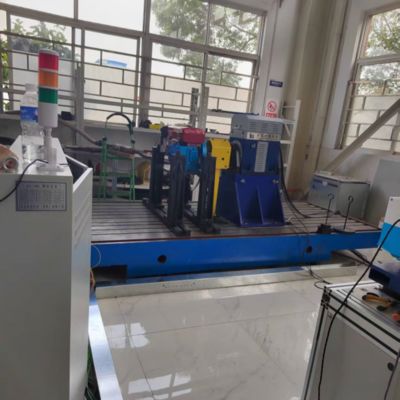

4. اجزای سیستم تست دینامومتر برقی موتور دیزل SSCD22-1000-4000 22kW

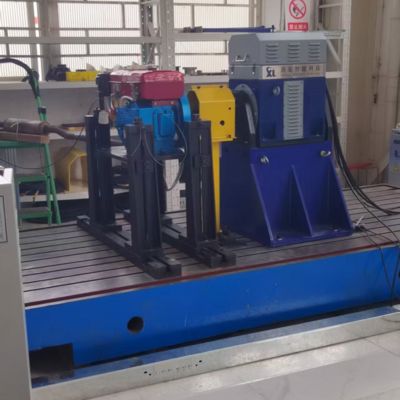

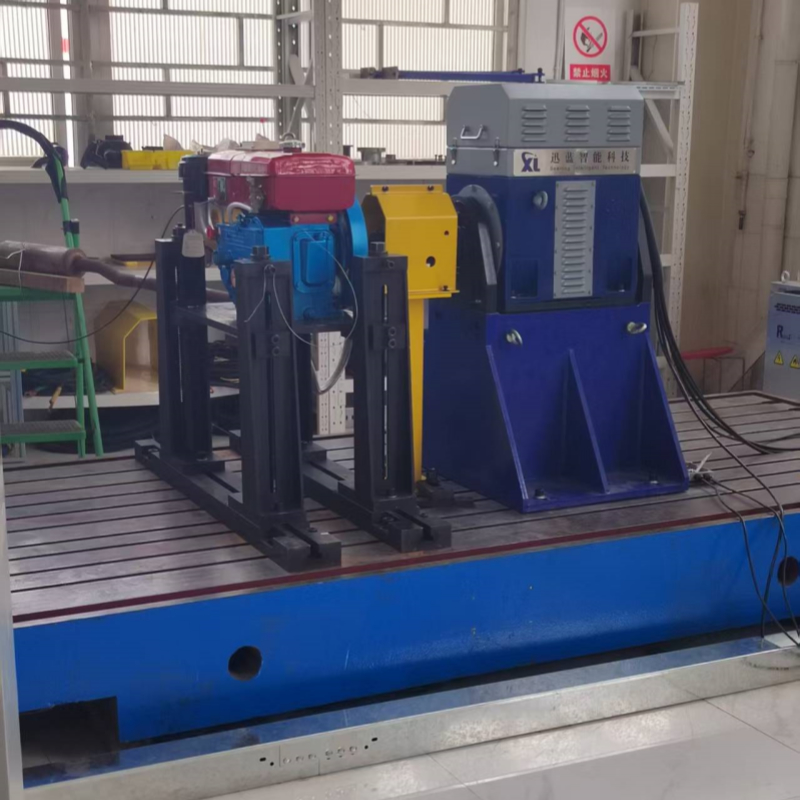

1) دینامومتر برقی: دینامومتر برقی AC کوچک Seelong با فلنج گشتاور HBM T40B (0-500Nm، مناسب برای محدوده گشتاور کم توان)، خنک کننده هوا (ساختار اتلاف حرارت ساده شده)، کوپلینگ الاستیک برای کاهش لرزش، و پشتیبانی از عملکرد پایدار از 0-4500rpm (مطابقت با ویژگی های سرعت بالای موتورهای کم توان).

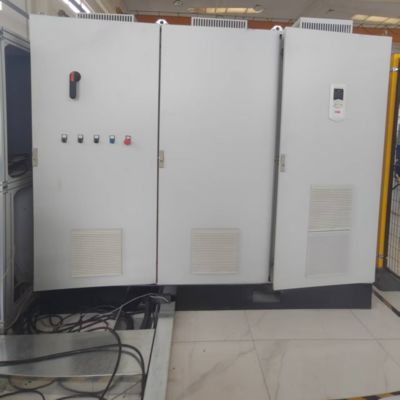

2) سیستم اینورتر فرکانس متغیر: مبدل فرکانس کوچک سری ABB ACS880 با کنترل گشتاور مستقیم (DTC)، دقت کنترل 0.01Hz، سازگار با سناریوهای بازیابی انرژی کم توان، و راندمان بازخورد انرژی >85% (اجتناب از اتلاف انرژی در ماژول های پرقدرت).

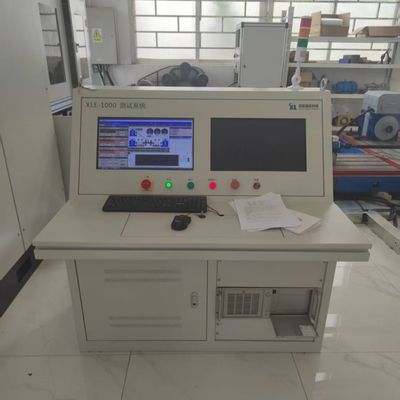

3) سیستم اندازه گیری و کنترل XLE-1000: کنترل کلی میز تست را فراهم می کند و تنظیمات شرایط عملیاتی کم توان را از طریق ارتباط باس با سیستم اینورتر فعال می کند. این سیستم تجهیزات کمکی خارجی را برای کنترل متمرکز ادغام می کند و از اجرای خودکار فرآیندهای تست موتور کم توان اختصاصی (مانند پایداری در حالت بیکار و تست مصرف سوخت در بار سبک) پشتیبانی می کند.



4) سیستم جمع آوری داده ها: ماژول جمع آوری با سرعت بالا 16 کاناله (فرکانس نمونه برداری 200 هرتز، پاسخگوی نیازهای جمع آوری پارامترهای کم توان) با عملکرد شرطی سازی سیگنال یکپارچه، که پارامترهای کلیدی مانند گشتاور، سرعت، مصرف سوخت را در زمان واقعی به سیستم اندازه گیری و کنترل برای تجزیه و تحلیل و ذخیره سازی منتقل می کند.



5) تجهیزات کمکی: ترموستات مایع خنک کننده کوچک (15 لیتر در دقیقه، مناسب برای الزامات خنک کننده کم توان)، دودسنج مات AVL کوچک، دریچه گاز الکترونیکی دو کاناله، شیر فشار برگشتی اگزوز کوچک و سنسور فشار سوخت کم فشار (مناسب برای سیستم های سوخت موتور کم توان).



5. پارامترهای فنی دینامومتر برقی موتور دیزل 22kW​



پارامترها	شاخص های فنی
تولید کنندگان موتور	Seelong​
توان نامی	22kW​
گشتاور نامی	210Nm​
سرعت نامی	1000rpm​
حداکثر سرعت	4000rpm​
محدوده سرعت گشتاور ثابت	0-1000rpm​
محدوده سرعت توان ثابت	1000-4000 دور در دقیقه
مدل های سنسور گشتاور	T40B
محدوده سنسور گشتاور (Nm)	0-500 Nm​
درجه دقت	0.05%FS​



6. مزایای اصلی سیستم تست دینامومتر برقی موتور دیزل SSCD22-1000-4000 22kW

1) انطباق دقیق برای موتورهای کم توان: الگوریتم بارگذاری برای مدل های کلاس 22 کیلووات بهینه شده است، که می تواند شرایط عملیاتی خاص کم توان مانند بار سبک و بیکاری را به طور پایدار اجرا کند و الزامات یک تست استقامت 500 ساعته را برآورده کند (مطابقت با شدت استفاده از موتورهای کم توان).

2) طراحی سبک وزن و صرفه جویی در انرژی: وزن کلی تجهیزات 15٪ سبک تر از یک میز تست سنتی با همان توان است. همراه با یک سیستم بازیابی انرژی کم توان، مصرف انرژی تست بیش از 30٪ در مقایسه با یک دستگاه بار مقاومتی کاهش می یابد و آن را برای سناریوهای تست با حجم کم در آزمایشگاه ها مناسب می کند.

3) هزینه کم و عملکرد و نگهداری آسان: اجزای مدولار اندازه کوچکی دارند و نیازی به زیرساخت های بزرگ برای نصب ندارند. قطعات فرسوده دارای مشخصات جهانی هستند و هزینه های تعویض کمی دارند، با زمان نگهداری سالانه ≤15 ساعت (کاهش آستانه استفاده توسط مشاغل کوچک).

4) سازگاری انعطاف پذیر در چندین سناریو: از تست موتور برای وسایل نقلیه میکرو تجاری، ماشین آلات کشاورزی کوچک و مجموعه های ژنراتور 10-30kVA پشتیبانی می کند. این می تواند به سرعت حالت های عملیاتی را برای پاسخگویی به نیازهای تست متنوع مدل های کم توان تغییر دهد.

7. کاربردهای سیستم تست دینامومتر برقی موتور دیزل SSCD22-1000-4000 22kW

1) تحقیق و توسعه وسایل نقلیه میکرو تجاری/کامیون های سبک: موتورهای دیزل 22 کیلووات برای مینی کامیون های زیر 3 تن و اتوبوس های سبک 6-9 نفره برای پایداری در حالت بیکار، مصرف سوخت در بار کم و عملکرد انتشار آزمایش می شوند.

2) تأیید ماشین آلات کشاورزی کوچک: موتورهای دیزل مناسب برای تراکتورهای پیاده روی و کمباین های کوچک برای شبیه سازی شرایط عملیاتی با بار سبک در مزرعه برای تأیید تطابق قدرت و قابلیت اطمینان استفاده می شوند.

3) تست قدرت عمومی کوچک: کالیبراسیون قدرت، ارزیابی مصرف سوخت و تست عملکرد راه اندازی را برای مجموعه های ژنراتور 10-30kVA و موتورهای دیزل کلاس 22 کیلووات برای پمپ های آب صنعتی کوچک ارائه می دهد.

4) بازرسی کیفیت تعمیر و نگهداری پس از فروش: توسط تعمیرگاه های خودرو و ایستگاه های ماشین آلات کشاورزی برای تأیید بازیابی عملکرد موتورهای دیزل کم توان پس از تعمیر استفاده می شود و به سرعت گزارش های تست ساده صادر می کند.

8. لیست مدل سیستم تست دینامومتر برقی موتور دیزل



مدل	توان (KW)	گشتاور (Nm)	سرعت نامی (دور در دقیقه)	حداکثر سرعت (دور در دقیقه)	دقت اندازه گیری گشتاور
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD22-1000/4000	22	210	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
قابل تنظیم است





•تحویل: مدل های استاندارد ظرف 55 روز ارسال می شوند (چرخه تولید برای تجهیزات با قدرت متوسط ​​کمتر از 160 کیلووات است). مدل های سفارشی ظرف 55-110 روز ارسال می شوند (شامل تدارکات بین المللی و کمک به ترخیص کالا از گمرک و یک لیست اظهارنامه گمرکی مخصوص تجهیزات با قدرت متوسط). یک "کیت نصب مدولار" نیز موجود است (با خطوط اصلی از پیش متصل شده، که زمان نصب در محل را به 2 روز کاهش می دهد).



•خدمات پس از فروش: اجزای اصلی (دینامومتر، فلنج گشتاور) به مدت یک سال گارانتی می شوند و ما پشتیبانی فنی دو زبانه مادام العمر به زبان های چینی و انگلیسی ارائه می دهیم (زمان پاسخگویی ≤ 4 ساعت). قطعات یدکی ظرف 24 ساعت در داخل کشور و ظرف 7 روز در سطح بین المللی ارسال می شوند. ما همچنین آموزش رایگان 1.5 روزه اپراتور (شامل آموزش ویژه در مورد تست موتور با قدرت متوسط) و پشتیبانی از اشکال زدایی از راه دور (بر روی رایانه، از جمله راهنمایی در مورد پیکربندی راه حل مدولار) را ارائه می دهیم.
