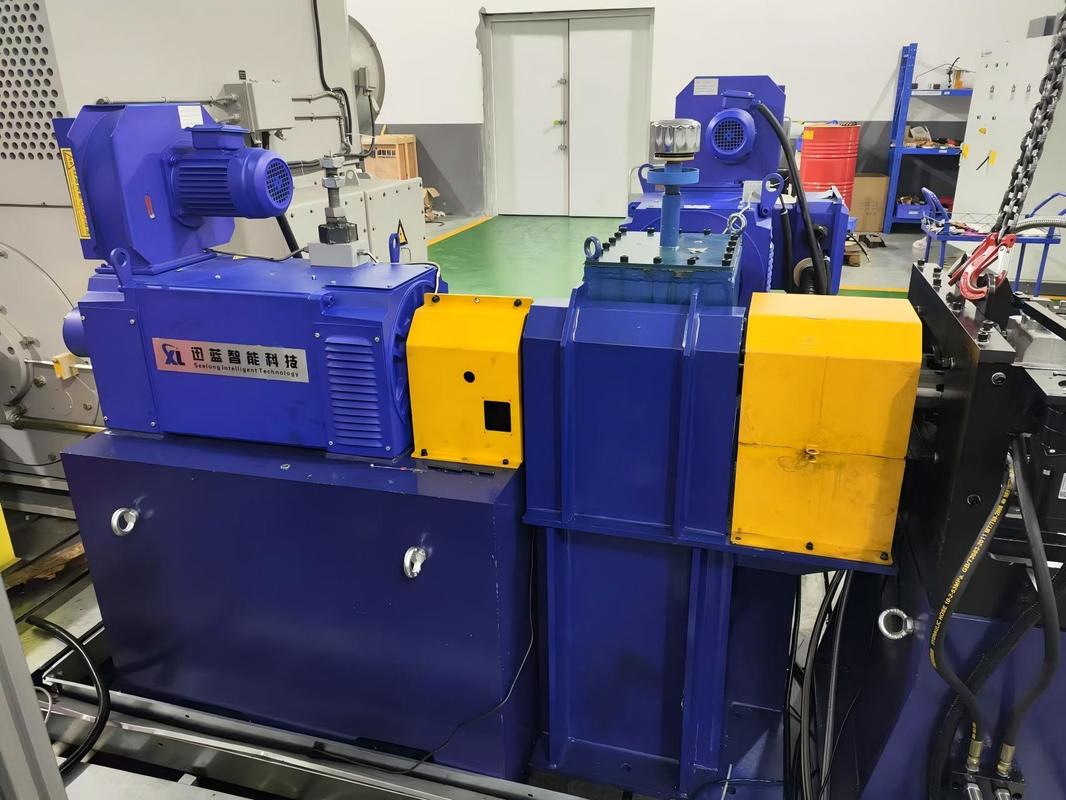

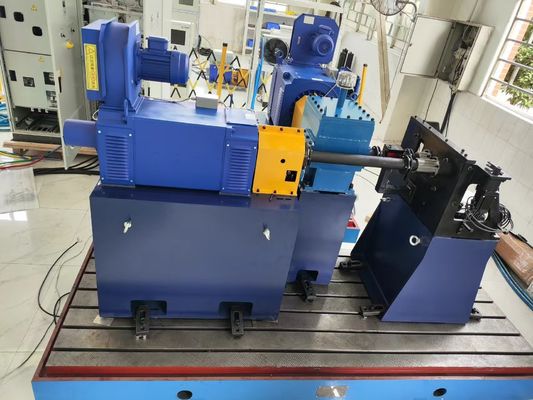

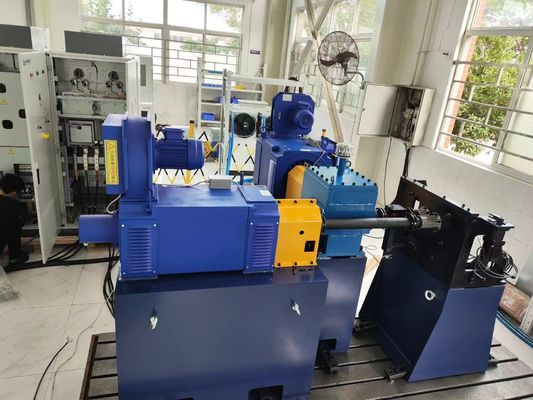

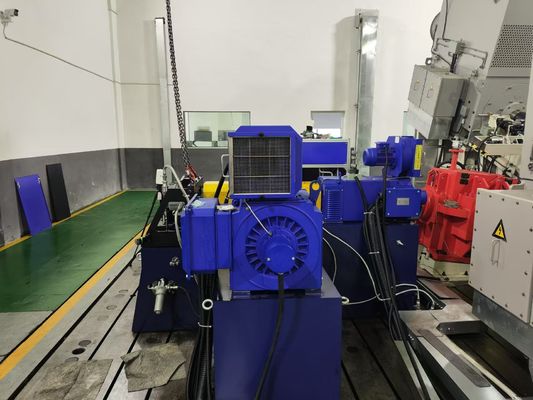

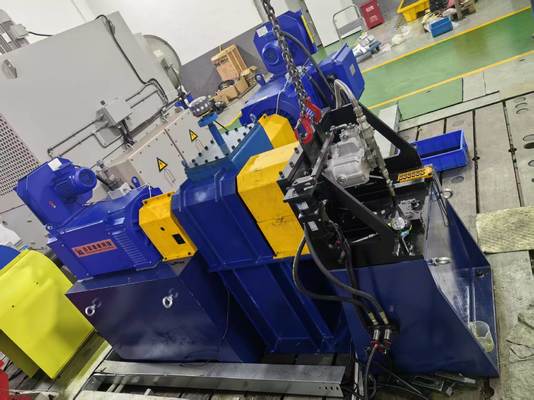

نیمکت تست دینامومتر پمپ هیدرولیک صنعتی SSCH160-6000-10000 160kW

SSCH160-6000-10000 میز تست دینامومتر پمپ هیدرولیک صنعتی 160 کیلووات

1. SSCH160-6000-10000 مروری بر سیستم میز تست دینامومتر پمپ هیدرولیک صنعتی 160 کیلووات

میز تست دینامومتر پمپ هیدرولیک SSCH160-6000-10000 به طور خاص برای هیدرولیک صنعتی سنگین طراحی شده است. این دستگاه یک دینامومتر برقی 160 کیلووات با بار بالا، یک پمپ هیدرولیک فشار قوی درجه صنعتی، یک ماژول بار چند شرطی و یک سیستم اندازه‌گیری و کنترل درجه صنعتی را ادغام می‌کند. این امکان را فراهم می‌کند تا آزمایش‌های عملکردی جامعی از پمپ‌های هیدرولیک صنعتی تحت شرایط فشار بالا (50 مگاپاسکال)، بار بالا (بار پیوسته 160 کیلووات) و شرایط عملیاتی پایدار انجام شود. این سیستم از بازگردش انرژی الکتریکی 85%+ پشتیبانی می‌کند و برای کالیبراسیون عملکرد، تأیید استقامت 1000 ساعته و شبیه‌سازی خطا پمپ‌های هیدرولیک فشار قوی که در دستگاه‌های قالب‌گیری تزریقی، ماشین‌آلات متالورژی و تجهیزات معدن استفاده می‌شوند، مناسب است. این الزامات آزمایش با قابلیت اطمینان بالا، بار بالا و چرخه طولانی صنعت هیدرولیک صنعتی را برآورده می‌کند.

2. اجزای سیستم میز تست دینامومتر پمپ هیدرولیک صنعتی 160 کیلووات SSCH160-6000-10000

1) پمپ هیدرولیک فشار قوی صنعتی: فشار نامی 50 مگاپاسکال، دبی 80 لیتر در دقیقه، مناسب برای روغن هیدرولیک ضد سایش صنعتی (مانند L-HM46/68)، با پایداری عملکرد طولانی مدت فشار قوی، ارائه منبع روغن فشار قوی مداوم برای ماژول بار، شبیه‌سازی شرایط تامین روغن واقعی دستگاه‌های قالب‌گیری تزریقی و پرس‌های متالورژی;

2) ماژول مخزن سوخت: حجم موجود 200 لیتر، محدوده تنظیم تقویت 0-0.3 مگاپاسکال (انطباق با الزامات تنظیم فشار پمپ‌های صنعتی)، مجهز به سیستم فیلتراسیون سه مرحله‌ای (دقت 10 میکرومتر) برای جلوگیری از سایش پمپ هیدرولیک ناشی از آلودگی روغن و اطمینان از تمیزی روغن و پایداری گردش در شرایط فشار قوی;

3) دینامومتر برقی 160 کیلووات: واحد تست قدرت اصلی، تنظیم سرعت بدون پله از 0 تا 10000 دور در دقیقه را فراهم می‌کند، از عملکرد اضافه بار 120٪ (مدت زمان کوتاه 10 دقیقه، مناسب برای راه‌اندازی و خاموش کردن پمپ صنعتی) پشتیبانی می‌کند، گشتاور حالت پایدار را از طریق بارگذاری نیروی الکترومغناطیسی کنترل می‌کند و راندمان بازگشت توان را ≥85٪ آزمایش می‌کند;

4) سنسور گشتاور و سرعت: محدوده گشتاور 0-500 نیوتن متر، محدوده سرعت 0-10000 دور در دقیقه، سطح دقت ≤0.1٪ FS، جمع‌آوری داده‌های گشتاور و سرعت پمپ‌های هیدرولیک صنعتی در زمان واقعی، انطباق با نیازهای جمع‌آوری داده‌های حالت پایدار تحت بار بالا;

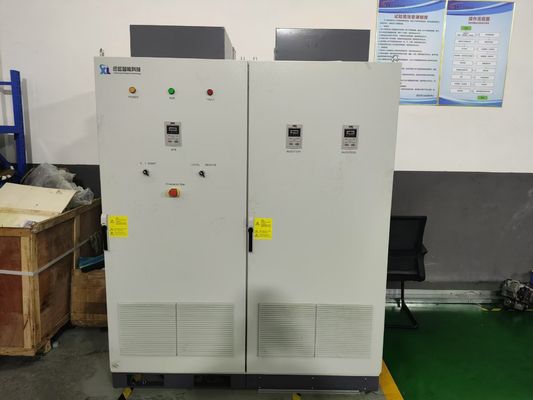

5) سیستم اینورتر فرکانس متغیر: از کنترل گشتاور مستقیم (DTC) با دقت کنترل ±0.01 هرتز استفاده می‌کند. در محدوده دمای عملیاتی 0 درجه سانتی‌گراد تا 45 درجه سانتی‌گراد (سازگار با نوسانات دما در کارگاه‌های صنعتی) کار می‌کند، دارای سطح حفاظت IP54 است، در ارتفاعات زیر 1000 متر با 100٪ بار کامل کار می‌کند، دارای سطح نویز ≤85dB است و از پروتکل ارتباطی Modbus برای شبکه‌های محلی صنعتی پشتیبانی می‌کند;

6) ماژول بار: این ماژول‌ها به سه نوع بار صنعتی تقسیم می‌شوند: ① بار تخلیه فشار قوی: این ماژول از یک گروه شیر تخلیه کلاس 50 مگاپاسکال برای آزمایش ویژگی‌های فشار-جریان حالت پایدار فشار قوی یک پمپ هیدرولیک استفاده می‌کند. ② بار دریچه گاز متناسب: این ماژول از یک شیر متناسب برای شبیه‌سازی تغییرات جریان در هنگام بستن/باز کردن قالب یک دستگاه قالب‌گیری تزریقی استفاده می‌کند. و ③ سیلندر بارگیری سنگین: این ماژول از یک محرک هیدرولیک کلاس 50 کیلو نیوتن برای شبیه‌سازی شرایط سنگین پرس تجهیزات متالورژی و بلند کردن ماشین‌آلات معدن استفاده می‌کند.

7) ماژول اندازه‌گیری و کنترل: یک واحد جمع‌آوری داده‌های چند کاناله (فرکانس نمونه‌برداری 300 هرتز، مناسب برای آزمایش حالت پایدار صنعتی) را ادغام می‌کند، از جمع‌آوری همزمان بیش از 150 پارامتر از جمله گشتاور، فشار (0-60 مگاپاسکال)، جریان (0-100 لیتر در دقیقه)، دمای روغن پشتیبانی می‌کند و به طور خودکار منحنی‌های راندمان حجمی پمپ و راندمان کل را تولید می‌کند، و همچنین گزارش‌های آزمایشی خاص برای تجهیزات صنعتی.

8) ماژول کنترل از راه دور: این ماژول از معماری دو هسته‌ای DSP+FPGA، یک CPU معماری X86 (فرکانس اصلی 1.0 گیگاهرتز، حافظه 1 گیگابایت، دیسک 8 گیگابایت DOM) استفاده می‌کند و از قبل با سیستم Win10 IoT Industrial Edition نصب شده است. این سیستم از اتصال به سیستم MES کارگاه پشتیبانی می‌کند و می‌تواند کنترل محلی/از راه دور را در فاصله 500 متری انجام دهد و با نیازهای کارگاه‌های بدون سرنشین صنعتی سازگار است.



3. پارامترهای فنی میز تست دینامومتر پمپ هیدرولیک صنعتی 160 کیلووات



پارامترها	شاخص‌های فنی	پارامترها	شاخص‌های فنی
توان نامی	160 کیلووات	محدوده سرعت گشتاور ثابت	0-6000 دور در دقیقه
حداکثر سرعت خروجی	10000 دور در دقیقه	محدوده سرعت توان ثابت	6000-10000 دور در دقیقه
ظرفیت اضافه بار	120٪ (مدت زمان کوتاه 10 دقیقه)	گشتاور نامی	255 نیوتن متر
محدوده اندازه‌گیری گشتاور	0-500 نیوتن متر (سنسور تطبیقی)	راندمان بازیابی انرژی	≥85٪ (بازگشت به شبکه)
دقت اندازه‌گیری سرعت	±0.01٪ FS	روش خنک‌کننده	خنک‌کننده آبی اجباری + چرخه اتلاف حرارت مستقل
روش کنترل	کنترل حلقه بسته سه حلقه‌ای گشتاور/سرعت/توان	منبع تغذیه آداپتور	380 ولت ±10٪ سه فاز 50 هرتز (ترانسفورماتور مستقل مورد نیاز)
دقت کنترل حالت پایدار	گشتاور ±0.2٪ FS، سرعت ±0.1 دور در دقیقه	محدوده توان پمپ هیدرولیک قابل اجرا	80-200 کیلووات (پوشش پمپ‌های توان متوسط و بزرگ صنعتی اصلی)



4. استانداردهای مرجع دینامومتر پمپ هیدرولیک صنعتی 160 کیلووات SSCH160-6000-10000



استانداردهای داخلی



1) GB/T 3766-2021 قوانین عمومی و الزامات ایمنی برای سیستم‌های انتقال هیدرولیک و اجزای آنها
2) GB/T 17487-2021 روش‌های تست پمپ هیدرولیک
3) GB/T 23537-2017 پمپ پیستونی هیدرولیک (استاندارد ویژه برای پمپ‌های پیستونی فشار قوی صنعتی)
4) JB/T 7039-2016 "محدودیت‌های مقادیر نویز برای پمپ‌های هیدرولیک" (الزامات انطباق با نویز برای کارگاه‌های صنعتی)



استانداردهای بین‌المللی



1) ISO 4413:2010 "نیروی سیال هیدرولیک - قوانین عمومی و الزامات ایمنی برای سیستم‌ها و اجزای آنها"
2) ISO 10770-1:2019 "نیروی سیال هیدرولیک - پمپ‌ها و موتورها - قسمت 1: فشار اسمی، جابجایی اسمی و سرعت اسمی" (استاندارد پارامتر اسمی پمپ صنعتی)
3) DIN 24313:2019 نیروی سیال هیدرولیک - روش‌های تست برای پمپ‌ها
4) ISO 9906:2012 "موتورهای احتراق داخلی رفت و برگشتی - عملکرد" (مناسب برای تست عملکرد موتور محرک پمپ صنعتی)



5. مزایای اصلی میز تست دینامومتر پمپ هیدرولیک صنعتی 160 کیلووات SSCH160-6000-10000



1) قابلیت تست حالت پایدار با بار بالا: دینامومتر 160 کیلووات از عملکرد حالت پایدار از 0-10000 دور در دقیقه پشتیبانی می‌کند، با دقت کنترل گشتاور ±0.2٪ FS. این دستگاه می‌تواند آزمایش حالت پایدار فشار قوی 50 مگاپاسکال پمپ‌های هیدرولیک صنعتی را به مدت 72 ساعت متوالی انجام دهد و با شبیه‌سازی شرایط عملیاتی "عملکرد مداوم 24 ساعته" پمپ‌های دستگاه قالب‌گیری تزریقی سازگار است.



2) انطباق عمیق با فشار قوی صنعتی: پمپ هیدرولیک کلاس 50 مگاپاسکال + گروه شیر تخلیه فشار قوی، پوشش الزامات تست پمپ‌های پیستونی فشار قوی صنعتی اصلی (35-70 مگاپاسکال)، می‌تواند روند تضعیف راندمان حجمی پمپ را تحت فشار بالا به طور دقیق ثبت کند و پشتیبانی داده‌ها را برای انتخاب سیستم‌های هیدرولیک تجهیزات صنعتی فراهم کند;



3) صرفه‌جویی در انرژی و مزایای هزینه: با راندمان انتقال مجدد انرژی بیش از 85٪، این سیستم تقریباً 136 کیلووات ساعت برق در ساعت در بار کامل 160 کیلووات بازیابی می‌کند و بیش از 60٪ در هزینه‌های انرژی سالانه در مقایسه با میزهای تست بار مقاومتی سنتی صرفه‌جویی می‌کند. این دستگاه به ویژه برای بازرسی کیفیت دسته ای و تست دوام طولانی مدت پمپ‌های صنعتی مناسب است.



4) شبیه‌سازی شرایط کاری صنعتی متعدد: ماژول بار از سوئیچینگ سه حالته پشتیبانی می‌کند: سرریز فشار قوی (پرس متالورژی)، دریچه گاز متناسب (بستن قالب تزریق) و بارگیری سنگین (بلند کردن معدن). تست‌های عملکرد پمپ در سناریوهای مختلف صنعتی را می‌توان بدون تغییر تجهیزات تکمیل کرد.



5) سازگاری با کارگاه صنعتی: سیستم اینورتر فرکانس متغیر دارای حفاظت IP54 و خنک‌کننده آبی اجباری است که آن را با محیط‌های گرد و غبار و نوسان دما در کارگاه‌های صنعتی سازگار می‌کند. همچنین از ادغام پروتکل Modbus با سیستم MES کارگاه پشتیبانی می‌کند و امکان پیوند داده‌های تست با سیستم مدیریت تولید را فراهم می‌کند.



6) طراحی با قابلیت اطمینان بالا: اجزای اصلی دینامومتر از مواد بادوام درجه صنعتی (مانند بلبرینگ‌های سری سنگین صنعتی SKF) ساخته شده‌اند، با زمان نگهداری سالانه ≤30 ساعت؛ سیستم فیلتراسیون مخزن روغن سه مرحله‌ای سایش پمپ هیدرولیک را کاهش می‌دهد و عمر مفید تجهیزات تست را افزایش می‌دهد.



6. کاربردهای سیستم دینامومتر پمپ هیدرولیک صنعتی 160 کیلووات SSCH160-6000-10000



1) تست پمپ هیدرولیک دستگاه قالب‌گیری تزریقی سنگین: با هدف پمپ‌های پیستونی فشار قوی 35-50 مگاپاسکال در دستگاه‌های قالب‌گیری تزریقی، این تست ویژگی‌های فشار-جریان و راندمان حجمی را تحت شرایط بستن/تزریق قالب اندازه‌گیری می‌کند تا از پایداری قالب‌گیری محصولات قالب‌گیری تزریقی اطمینان حاصل شود.



2) تأیید سیستم هیدرولیک ماشین‌آلات متالورژی: با پمپ‌های هیدرولیک 40-60 مگاپاسکال که در پرس‌ها و نورد متالورژی استفاده می‌شوند، سازگار است، شرایط دمای بالا و بار سنگین را شبیه‌سازی می‌کند و قابلیت اطمینان عملکرد طولانی مدت و هشدار خطا پمپ را تأیید می‌کند;



3) بازرسی کیفیت پمپ هیدرولیک ماشین‌آلات معدن: کالیبراسیون عملکرد کارخانه را برای پمپ‌های اصلی هیدرولیک (30-50 مگاپاسکال) بیل‌های مکانیکی و لودرها ارائه دهید، کنترل حساس به بار و قابلیت‌های ضد آلودگی را آزمایش کنید و از در دسترس بودن تجهیزات در محیط‌های سخت معدن اطمینان حاصل کنید;



4) تست ماشین‌آلات عرشه کشتی: برای پمپ‌های هیدرولیک 30-40 مگاپاسکال که در وینچ‌ها و وینچ‌های لنگر کشتی استفاده می‌شوند، خروجی گشتاور و راندمان تحت شرایط سرعت کم و بار سنگین آزمایش می‌شود تا الزامات قابلیت اطمینان صنعت کشتی‌سازی برآورده شود;



5) تحقیق و توسعه و بهبود پمپ هیدرولیک صنعتی: تحقیق و توسعه و تست پمپ‌های توان متوسط و بزرگ 80-200 کیلووات را برای تولیدکنندگان پمپ هیدرولیک ارائه دهید، ساختار آب‌بندی فشار قوی و طراحی صفحه توزیع پمپ را بهینه کنید و رقابت‌پذیری محصول را افزایش دهید.



7. لیست مدل میز تست دینامومتر پمپ هیدرولیک صنعتی



مدل	پیکربندی اصلی (دینامومتر برقی)	حداکثر سرعت تست	فشار پمپ هیدرولیک تطبیقی
SSCH11-15000-35000	11 کیلووات، 7 نیوتن متر	35000 دور در دقیقه	≤30 مگاپاسکال
SSCH22-15000-30000	22 کیلووات، 14 نیوتن متر	30000 دور در دقیقه	≤35 مگاپاسکال
SSCH37-15000-25000	37 کیلووات، 24 نیوتن متر	25000 دور در دقیقه	≤40 مگاپاسکال
SSCH55-15000-20000	55 کیلووات، 35 نیوتن متر	20000 دور در دقیقه	≤50 مگاپاسکال
SSCH80-6000-15000	80 کیلووات، 127 نیوتن متر	15000 دور در دقیقه	≤40 مگاپاسکال
SSCH110-6000-12000	110 کیلووات، 175 نیوتن متر	12000 دور در دقیقه	≤45 مگاپاسکال
SSCH160-6000-10000	160 کیلووات،255نیوتن متر	10000 دور در دقیقه	≤50 مگاپاسکال
SSCH220-6000-8000	220 کیلووات، 350 نیوتن متر	8000 دور در دقیقه	≤60 مگاپاسکال
SSCH315-3000-6000	315 کیلووات، 501 نیوتن متر	6000 دور در دقیقه	≤70 مگاپاسکال
یادداشت	پشتیبانی از سفارشی‌سازی ماژول‌های قدرت، سرعت و بار با توجه به نیاز مشتری (مانند افزودن محفظه محیط با دمای بالا و ماژول تست ضد آلودگی)
