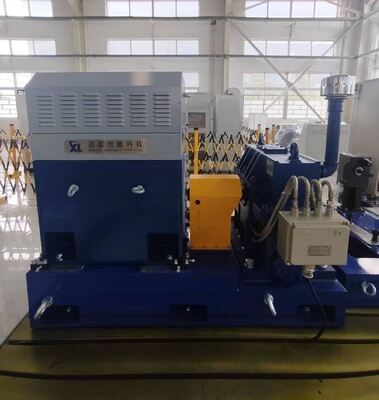

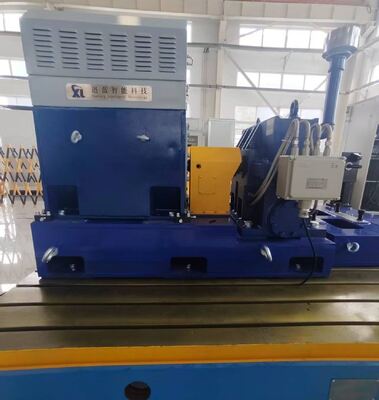

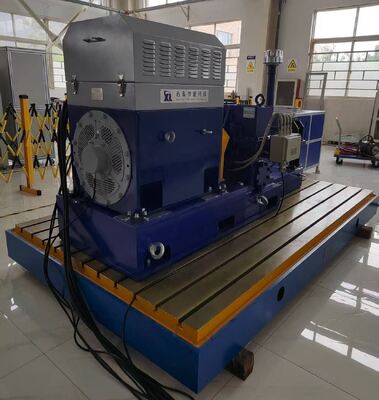

دینامومتر انتقال گیربکس SSCD200-1000/3300 با گشتاور نامی 1910 نیوتن متر، سرعت 3300 دور در دقیقه
1. توضیحات اجزای دینامومتر انتقال گیربکس SSCD200-1000/3300

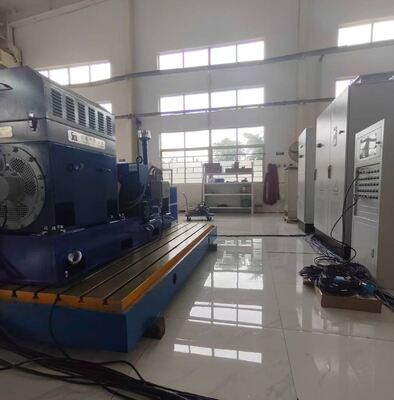

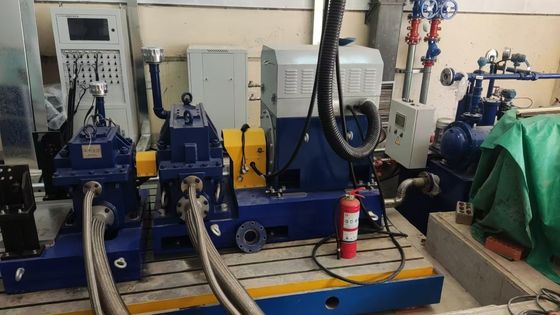

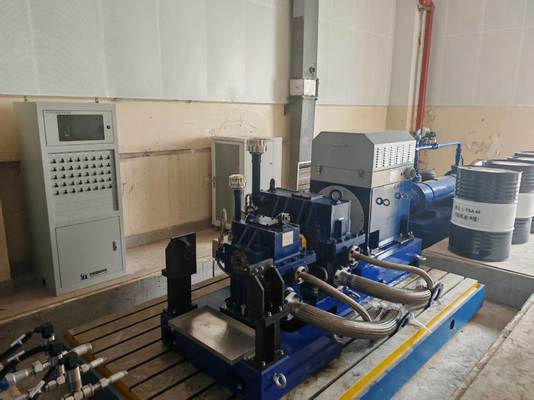

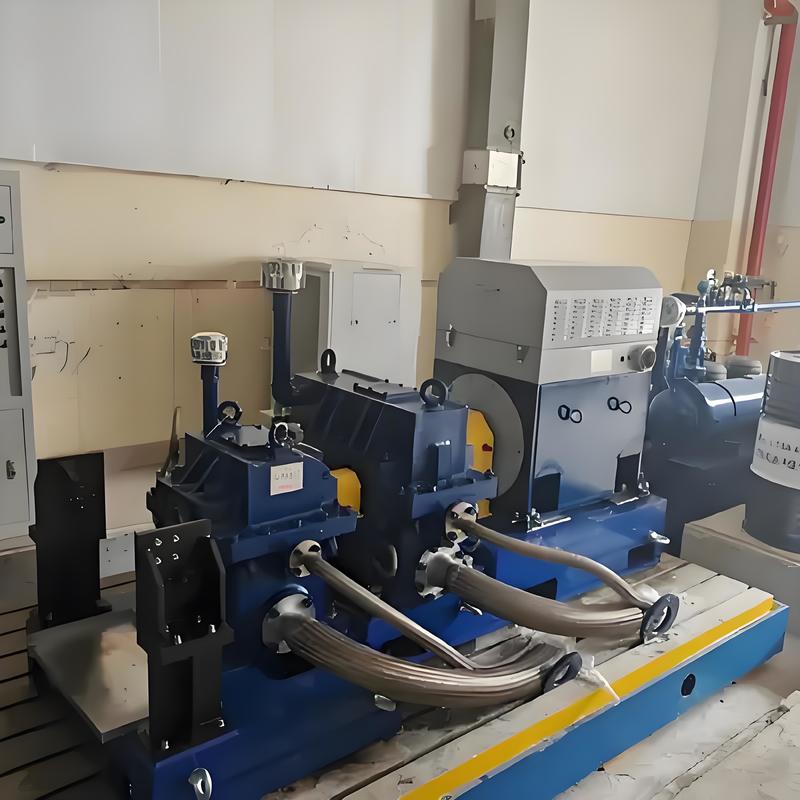

تست بنچ گیربکس SSCD200-1000/3300 یک دستگاه با عملکرد بالا است که به طور خاص برای تست گیربکس با دقت بالا طراحی شده است و به طور گسترده در تولید صنعتی، انرژی باد، ماشین آلات ساختمانی، خودرو و حمل و نقل ریلی استفاده می شود. این بنچ، دینامومتر درایو Seelong (مدل SSCD200-1000/3300، توان 200 کیلووات، سرعت نامی 1000 دور در دقیقه، حداکثر سرعت 3300 دور در دقیقه، دقت اندازه گیری گشتاور 0.2%FS) و دینامومتر بار (مدل SSCD110-300/600، توان 110 کیلووات، سرعت نامی 300 دور در دقیقه، حداکثر سرعت 600 دور در دقیقه) را ادغام می کند، همراه با سیستم اینورتر ABB (دقت کنترل گشتاور 0.2%FS، دقت کنترل سرعت ±1 دور در دقیقه، زمان پاسخ 5 میلی ثانیه) و سیستم اندازه گیری و کنترل XLP-1000 Seelong (مجهز به پردازنده Intel Core i7، حافظه 32 گیگابایتی DDR4 و یک SSD 1 ترابایتی)، که امکان نظارت جامع و کنترل دقیق پارامترهای کلیدی مانند گشتاور، سرعت، دما و فشار را فراهم می کند.
| نام جزء |
مشخصات اصلی |
برند |
|
SSCD110-300/600
دینامومتر الکتریکی بارگذاری
|
توان: 110 کیلووات؛ سرعت نامی: 300 دور در دقیقه؛ گشتاور نامی: 3501 نیوتن متر؛ حداکثر سرعت: 600 دور در دقیقه؛ سنسور اندازه گیری گشتاور: 0-5000 نیوتن متر (دقت: 0.2%FS) |
Seelong |
| دینامومتر الکتریکی درایو SSCD200-1000/3300 |
توان: 200 کیلووات؛ سرعت نامی: 1000 دور در دقیقه؛ گشتاور نامی: 1910 نیوتن متر؛ حداکثر سرعت: 3300 دور در دقیقه؛ سنسور اندازه گیری گشتاور: 0-2000 نیوتن متر (دقت: 0.2%FS) |
Seelong |
| دستگاه کالیبراسیون گشتاور |
کالیبراسیون گشتاور فلنج گشتاور |
Seelong |
| سیستم اینورتر فرکانس متغیر |
سیستم اینورتر فرکانس متغیر چند درایو؛ دقت کنترل گشتاور 0.2%FS؛ دقت کنترل سرعت ±1 دور در دقیقه؛ زمان پاسخ 5 میلی ثانیه؛ مجهز به محافظت های متعدد در برابر اضافه بار، اضافه ولتاژ و گرمای بیش از حد. |
ABB |
| سیستم اندازه گیری و کنترل XLP-1000 |
کامپیوتر صنعتی: IPC710؛ CPU: Intel Core i7؛ حافظه: 32 گیگابایت DDR4؛ هارد دیسک: 1 ترابایت SSD؛ نرم افزار XLP-1000 از پیش نصب شده |
Seelong |
| سیستم جمع آوری داده ها |
ماژول جمع آوری دما PT100، ماژول جمع آوری فشار، ماژول جمع آوری سیگنال آنالوگ، سنسور جمع آوری دما، سنسور جمع آوری فشار، سنسور جمع آوری لرزش، جعبه جمع آوری داده ها |
Seelong |
| دستگاه کنترل دمای روغن |

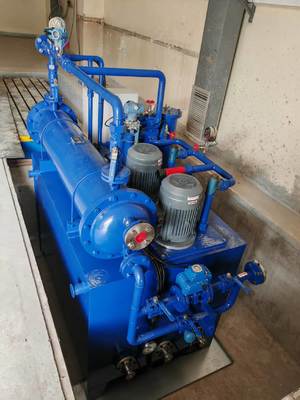

مبدل حرارتی صفحه استیل ضد زنگ، سیستم کنترل PLC؛ دقت کنترل دما: ±1 درجه سانتیگراد |
Seelong |
| فلومتر دنده ای |
برای اندازه گیری جریان آب و روغن استفاده می شود:
محدوده جمع آوری: 0-50 لیتر در دقیقه؛
دقت: 0.5%FS
مدل: SLLL050
|
Seelong |
| اختیاری - کوپلینگ |
گشتاور مجاز: 500 نیوتن متر؛ سرعت مجاز: 18000 دور در دقیقه |
Seelong |
| اختیاری - براکت موتور |
غیر استاندارد سفارشی L شکل، ضخامت دیواره > 50 میلی متر |
Seelong |
| اختیاری - صفحه چدنی |

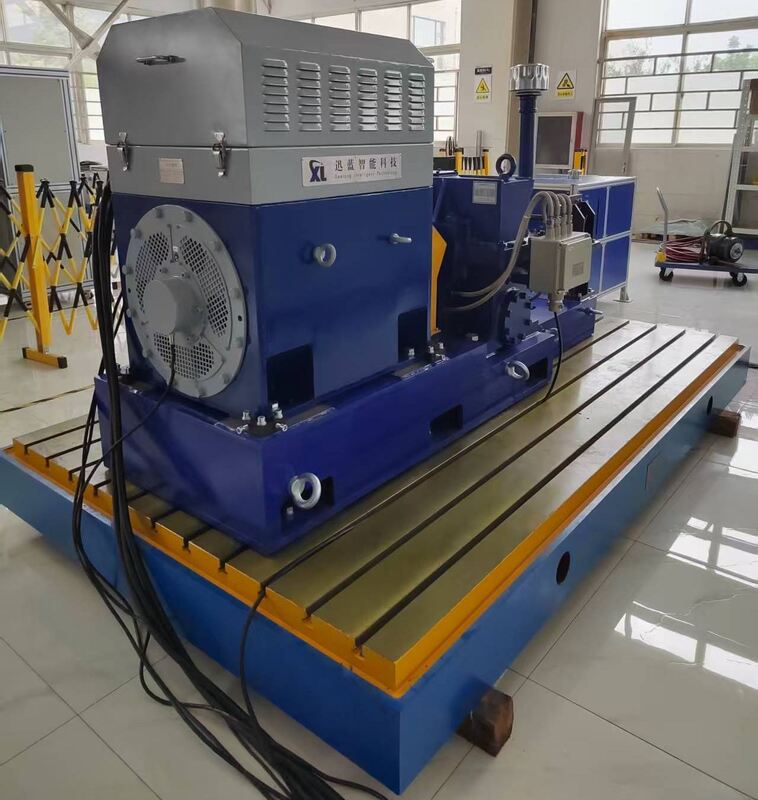

جنس: HT300؛ صافی: ≤0.05 میلی متر بر متر؛ زبری سطح: Ra≤1.6 میکرومتر؛ ضربه گیرها و صفحات چدنی پایداری را در طول تست با سرعت بالا تضمین می کنند. |
Seelong |
| اختیاری - ضربه گیرها |
از نوع فنری، بار نامی 100-300 کیلوگرم، ضریب میرایی 0.2-0.3، مناسب برای فرکانس های ارتعاشی 5-10 هرتز؛ ضربه گیر و صفحه چدنی پایداری را در طول تست با سرعت بالا تضمین می کنند. |
Seelong |
2. پارامترهای فنی دینامومتر الکتریکی 200 کیلووات SSCD200-1000/3300
| پارامترها |
مشخصات |
| توان200 کیلووات |
سرعت نامی |
| 1000 دور در دقیقه |
حداکثر سرعت |
| 3300 دور در دقیقه |
گشتاور نامی |
| 1910 نیوتن متر |
محدوده اندازه گیری گشتاور |
| 0-2000 نیوتن متر |
دقت اندازه گیری گشتاور |
| 0.2%FS |
محدوده توان و سرعت |
| ±1 دور در دقیقه |
زمان پاسخ |
| 5 میلی ثانیه |
3. مزایای اصلی دینامومتر انتقال گیربکس SSCD200-1000/3300 |
1) تست با دقت بالا
: دقت اندازه گیری گشتاور 0.2%FS، دقت کنترل سرعت ±1 دور در دقیقه، تضمین داده های تست دقیق و قابل اعتماد.2) پردازش داده با راندمان بالا
: سیستم اندازه گیری و کنترل XLP-1000 مجهز به یک پردازنده با عملکرد بالا است که امکان پردازش سریع داده ها و نظارت در زمان واقعی را فراهم می کند.3) نظارت جامع بر پارامترها
: سیستم جمع آوری داده ها سنسورهای متعددی را برای نظارت جامع بر پارامترهایی مانند دما، فشار و نرخ جریان ادغام می کند.4) صرفه جویی در انرژی و حفاظت از محیط زیست
: دینامومتر الکتریکی انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند و آن را به شبکه برق باز می گرداند و به تست صرفه جویی در انرژی دست می یابد.5) پیکربندی انعطاف پذیر
: انواع اجزای اختیاری را برای پاسخگویی به نیازهای سناریوهای مختلف تست ارائه می دهد.4. زمینه های کاربرد دینامومتر انتقال گیربکس SSCD200-1000/3300
1) گیربکس های صنعتی
: برای تست راندمان انتقال، افزایش دما و عمر ابزارآلات، ماشین آلات متالورژی، ماشین آلات معدن و ماشین آلات لاستیک و پلاستیک برای اطمینان از پایداری پردازش و مقاومت در برابر سایش استفاده می شود.2) گیربکس های توربین بادی
: از ویژگی های ارتعاشی، عملکرد دینامیکی و تست قابلیت اطمینان گیربکس های توربین بادی در سطح مگاوات پشتیبانی می کند، مناسب برای نظارت آنلاین از راه دور و تشخیص خطا.3) گیربکس های ماشین آلات مهندسی
: پوشش شبیه سازی بار و تست دوام تجهیزاتی مانند سنگ شکن ها و نوار نقاله ها و تأیید عملکرد در محیط های سخت.4) خودرو و حمل و نقل ریلی
: کاربردها شامل بهینه سازی عملکرد گیربکس ها، گیربکس های خودروهای برقی و سیستم های کشش ریلی با سرعت بالا، بهبود راندمان انتقال و نرمی رانندگی است.5) کشتی ها و تجهیزات انرژی
: برای تست های تطبیق سرعت گیربکس های دریایی و برای تأیید مقاومت در برابر خوردگی و عملکرد روانکاری گیربکس های برق آبی استفاده می شود.5. استانداردهای مرجع دینامومتر انتقال گیربکس SSCD200-1000/3300
1) JB/T 10634-2023 "دینامومتر الکتریکی"
: مشخصات اصلی، پوشش الزامات فنی و قوانین بازرسی دینامومترها، با تمرکز بر دقت اندازه گیری گشتاور (به عنوان مثال، ±0.2%FS) و دقت کنترل سرعت (به عنوان مثال، ±1 دور در دقیقه).2) ISO 6336 و AGMA 2001
: استانداردهای بین المللی شناخته شده که برای محاسبه راندمان انتقال دنده استفاده می شوند تا از دقت مدل های نرم افزاری کنترل و تجزیه و تحلیل اطمینان حاصل شود.3) QC/T 533-1999 "روش های تست محورهای محرک خودرو روی بنچ"
: مرجعی برای روش هایی مانند تست پیچش استاتیک مجموعه ها و تست خستگی دنده ارائه می دهد و برای تست مشخصه گشتاور محورهای محرک الکتریکی قابل اجرا است.4) استانداردهای نظامی (مانند MIL-STD-810G)
: برای شبیه سازی دمای محیط شدید (-40 درجه سانتیگراد تا 150 درجه سانتیگراد) و بارهای ضربه ای برای بازتولید عملکرد گیربکس در شرایط کاری واقعی استفاده می شود.6. لیست مدل دینامومتر انتقال گیربکس
مدل
| توان (کیلووات) |
گشتاور (نیوتن متر) |
سرعت نامی (دور در دقیقه) |
حداکثر سرعت (دور در دقیقه) |
دقت اندازه گیری گشتاور |
SSCD15-1000/4500 |
| 15 |
143 |
1000 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 30 |
191 |
1500 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 45 |
286 |
1000 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 60 |
382 |
1500 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 90 |
573 |
1000 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 110 |
1050 |
1000 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 160 |
1019 |
1000 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 200 |
1273 |
1500 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 250 |
1592 |
1000 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 300 |
1910 |
1000 |
3300 |
0.2%FS |
محدوده توان و سرعت |
| 30 |
191 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 45 |
286 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 60 |
382 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 90 |
573 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 132 |
840 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 160 |
1019 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 200 |
1273 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 250 |
1592 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 300 |
1910 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 400 |
2546 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| 500 |
3183 |
1500 |
3800 |
0.2%FS |
محدوده توان و سرعت |
| و تعداد ماژول های جمع آوری را می توان بنا به درخواست سفارشی کرد.: مدل های استاندارد در 90 روز ارسال می شوند. مدل های سفارشی در 90-180 روز ارسال می شوند (شامل تدارکات بین المللی و کمک به ترخیص کالا از گمرک).تحویل: مدل های استاندارد در 90 روز ارسال می شوند. مدل های سفارشی در 90-180 روز ارسال می شوند (شامل تدارکات بین المللی و کمک به ترخیص کالا از گمرک).خدمات پس از فروش |
: 1 سال گارانتی برای اجزای اصلی (دینامومتر، فلنج گشتاور)، پشتیبانی فنی مادام العمر به دو زبان (چینی و انگلیسی) (زمان پاسخگویی ≤ 4 ساعت)؛ قطعات یدکی ظرف 24 ساعت در داخل کشور و ظرف 7 روز در سطح بین المللی ارسال می شوند. 1.5 روز آموزش رایگان عملیاتی ارائه می شود. اشکال زدایی از راه دور پشتیبانی می شود (بر اساس کامپیوتر، از جمله راهنمایی پیکربندی راه حل ماژولار).

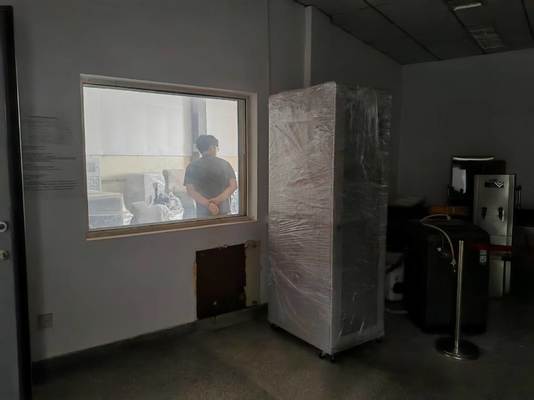

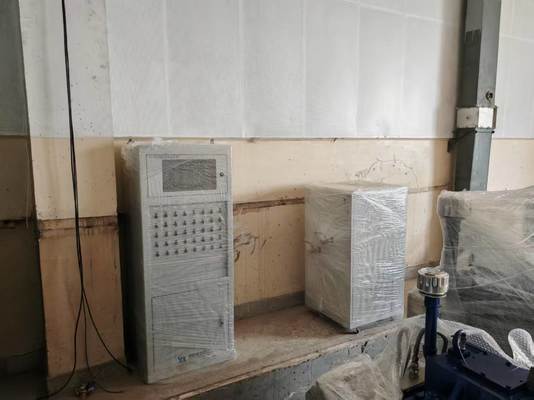

8. گواهینامه های Seelong9. بسته بندی و حمل و نقل
10. سوالات متداولس: حداقل مقدار سفارش برای همکاری ما چقدر است؟
پاسخ: ما از سفارش آزمایشی کوچک 1 عدد برای محصولات موجود در انبار پشتیبانی می کنیم.
س: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
پاسخ: لطفاً ایمیل خود را بگذارید و ما نمونه کتاب الکترونیکی شما را برای شما ارسال خواهیم کرد.
س: مدت پرداخت شما چقدر است؟
پاسخ: معمولاً 40٪ سپرده T/T، قبل از حمل و نقل به طور کامل پرداخت می شود.
س: زمان تحویل سفارشات من چقدر است؟
پاسخ: چرخه تولید دینامومترها 6-8 هفته است، چرخه تولید سنسورها 2-3 هفته است، لطفاً برای سایر محصولات با ما تماس بگیرید.
س: چگونه می توانیم راه حل کلی تست بنچ را دریافت کنیم؟
پاسخ: ایمیل خود را بگذارید، کارکنان فنی ما در مورد برنامه دقیق با شما ارتباط برقرار خواهند کرد.
س: آیا می توانم برای بازدید از کارخانه شما بیایم؟
پاسخ: مطمئناً، شما همیشه برای بازدید از ما استقبال می شوید.
