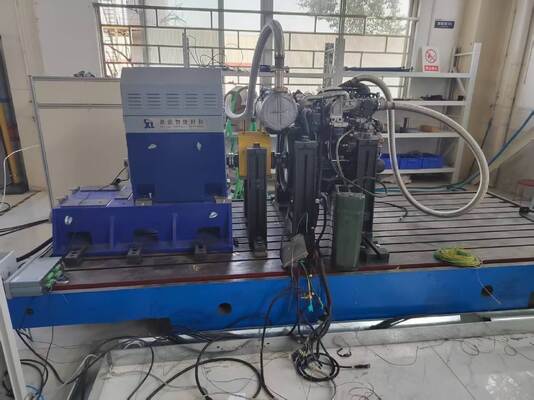

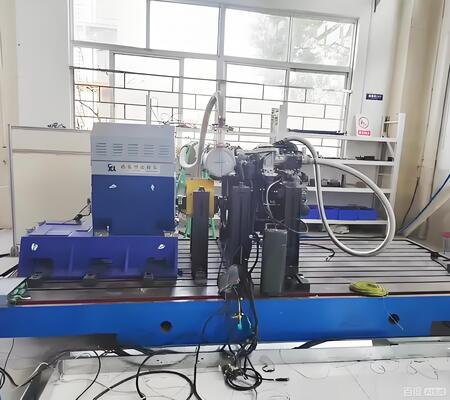

سیستم تست دینامومتر الکتریکی موتور دیزل SSCD355-1500-3800 355kW

سیستم تست دینامومتر برقی موتور دیزل SSCD355-1500-3800 355kW

1. 15003800-3800 355kW دیزل سیستم تست دینامومتر برقی موتور شرح

سیستم تست دینامومتر برقی موتور دیزل 355 کیلووات از یک دینامومتر برقی AC با توان بالا به عنوان واحد اصلی تست استفاده می کند و به یک سیستم اینورتر فرکانس متغیر فعال چهار ربع وارداتی به عنوان هسته کنترل مجهز شده است که از حالت عملیات چهار ربع پشتیبانی می کند. انرژی الکتریکی تولید شده در طول آزمایش را می توان مستقیماً به شبکه بازگرداند و به بازیابی کارآمد انرژی دست یافت. این سیستم از سیستم اندازه گیری و کنترل XLE-3000 ارتقا یافته استفاده می کند که دارای قابلیت های محاسباتی و پردازشی قوی تری است و می تواند به طور خودکار چرخه های آزمایشی مختلف را مطابق با الزامات مقررات ملی و مشخصات تعریف شده توسط مشتری تکمیل کند. این سیستم با تجهیزات کمکی خارجی مختلف مانند کنتورهای مصرف سوخت گذرا، دستگاه های دمای ثابت و تجهیزات تست انتشار سازگار است. از طریق یک سیستم جمع آوری داده با دقت بالا، پارامترهای عملکرد موتور را به طور جامع جمع آوری می کند، ضبط بلادرنگ، پردازش هوشمند و نمایش بصری را درک می کند و به طور خودکار گزارش های آزمایشی استاندارد را تولید می کند.

2. SSCD355-1500-3800 355kW Diesel Engine Electric Dynamometer Technical Parameters

 3. SSCD355-1500-3800355kW Diesel Engine Electric Dynamometer Test Bench System استاندارد مرجعs

تحقیق و توسعه وسایل نقلیه تجاری سنگین:GB17691-2018: محدودیت های انتشار و روش های اندازه گیری آلاینده ها از وسایل نقلیه دیزلی سنگین (استاندارد اجباری ملی)، به طور خاص الزامات تست انتشار برای موتورهای دیزلی با قدرت بالا را پوشش می دهد.

تأیید ماشین آلات مهندسی:GB/T 18297-2024: روش های تست برای عملکرد موتورهای خودرو (استاندارد توصیه شده ملی)، قابل اجرا برای موتورهای دیزلی برای خودروهای با قدرت بالا و تجهیزات مهندسی.

تست قدرت دریایی:GB/T 17692-2024: روش تست برای توان خالص موتورهای خودرو و موتورهای محرک (استاندارد توصیه شده ملی)، که الزامات را برای آزمایش دقیق توان خالص موتورهای کلاس 355 کیلووات برآورده می کند.

ارزیابی مجموعه ژنراتور با قدرت بالا:GB/T 20891-2014: محدودیت های انتشار و روش های اندازه گیری آلاینده های اگزوز از موتورهای دیزلی مورد استفاده در ماشین آلات سیار غیر جاده ای، قابل اجرا برای آزمایش موتورهای با قدرت بالا در ماشین آلات ساختمانی، کشتی ها و سایر زمینه ها.

4. 1500380038000.2% FS مناطق کاربردی مزایای فنی1)

تحقیق و توسعه وسایل نقلیه تجاری سنگین: مجهز به سنسور گشتاور با دقت بالا 0.03% FS و سیستم جمع آوری داده با سرعت بالا 1000 هرتز، به طور دقیق ویژگی های گشتاور بالا در سرعت کم و توان بالا در سرعت بالا موتورهای با قدرت بالا را ثبت می کند، که نیازهای تست دقیق تجهیزات سنگین، قدرت دریایی و غیره را برآورده می کند و داده های تست دارای قابلیت ردیابی قوی هستند.2)

تأیید ماشین آلات مهندسی: از تست در محدوده سرعت گسترده 500-3800 دور در دقیقه پشتیبانی می کند، با اتصال یکپارچه بین محدوده های گشتاور ثابت و توان ثابت. این می تواند سناریوهای پیچیده ای مانند تغییرات ناگهانی بار و شرایط عملیاتی در حال تغییر مداوم را شبیه سازی کند و برای تست جامع عملکرد قدرت، قابلیت اطمینان، انتشار و سایر ابعاد موتورهای دیزلی با جابجایی بزرگ و قدرت بالا مناسب است.3)

تست قدرت دریایی: این سیستم از طراحی بازخورد انرژی موازی مدولار LC فیلتر + IGBT چهار مرحله ای استفاده می کند، با راندمان بازخورد 99.1٪، که مصرف انرژی را بیش از 35٪ در مقایسه با دینامومترهای بارگذاری مقاومتی سنتی کاهش می دهد و سالانه بیش از 450000 یوان در هزینه های برق صرفه جویی می کند، که با مفهوم تست سبز همخوانی دارد.4)

ارزیابی مجموعه ژنراتور با قدرت بالا: این سیستم، سیستم مبدل فرکانس سنگین ABB، سنسور با دقت بالای HBM و نرم افزار اندازه گیری و کنترل سفارشی Xunlan را ادغام می کند و دارای عملکردهای تشخیص خطای متعدد، حفاظت از اضافه بار و نظارت بر دما است. این می تواند عملکرد مداوم با بار بالا 24 ساعته را تضمین کند و میانگین زمان بین خرابی ها (MTBF) از 8000 ساعت فراتر رود.5)

تست تجهیزات قدرت صنعتی: با چندین استاندارد ملی و صنعتی مانند GB17691 و GB/T 18297 مطابقت دارد و با موتورهای دیزلی کلاس 355 کیلووات در وسایل نقلیه تجاری، ماشین آلات ساختمانی، کشتی ها، مجموعه های ژنراتور و سایر زمینه ها سازگار است. این سیستم از الزامات تست مختلف مانند عملکرد قدرت، ویژگی های انتشار، اقتصاد سوخت و قابلیت اطمینان پشتیبانی می کند و با رابط های موتور از چندین برند سازگار است.6)

رتبه بندی بازسازی موتور: نرم افزار تست و کنترل XLE -1000 از یک رابط عملیات بصری، ویرایش فرآیند تست سفارشی، تولید گزارش خودکار و صادرات داده ها در قالب Excel/PDF پشتیبانی می کند. همچنین از نظارت از راه دور و انتقال داده ها پشتیبانی می کند، که آستانه عملیاتی را کاهش می دهد و راندمان تست را بهبود می بخشد.5.

 SSCD355-1500380038000.2% FS مناطق کاربردی 1)

تحقیق و توسعه وسایل نقلیه تجاری سنگین: برای موتورهای دیزلی کلاس 355 کیلووات مورد استفاده در کامیون ها و تراکتورهای سنگین، ما بهینه سازی عملکرد قدرت، تست اقتصاد سوخت و تأیید انطباق با انتشار (China VI/B Euro VI) را انجام می دهیم و پشتیبانی دقیق داده ها را برای تطبیق موتور و وسیله نقلیه ارائه می دهیم.2)

تأیید ماشین آلات مهندسی: شرایط کاری سخت ماشین آلات مهندسی مانند بیل مکانیکی، جرثقیل و لودر را شبیه سازی می کند، از جمله بارهای سنگین، تغییرات ناگهانی بار و عملکرد مداوم، برای آزمایش قابلیت اطمینان موتور، پایداری خروجی قدرت و مصرف سوخت در محیط های شدید.3)

تست قدرت دریایی: با موتورهای محرکه اصلی کشتی های متوسط ​​و بزرگ سازگار شده است، شرایط عملیاتی مانند بار متغیر، ناوبری با سرعت ثابت، شتاب و کاهش سرعت در حین ناوبری را شبیه سازی می کند و داده های کلیدی مانند راندمان پیشرانه، عملکرد انتشار و استقامت را ارائه می دهد و از بهینه سازی سیستم های قدرت دریایی پشتیبانی می کند.4)

ارزیابی مجموعه ژنراتور با قدرت بالا: تست پایداری ولتاژ، پایداری فرکانس، قابلیت تامین برق مداوم و سرعت پاسخ اضطراری موتور دیزل 355 کیلووات مورد استفاده در مجموعه ژنراتور در سناریوهایی مانند راه اندازی بار، عملکرد با بار کامل و تعویض بار، برای اطمینان از عملکرد قابل اعتماد مجموعه ژنراتور.5)

تست تجهیزات قدرت صنعتی: قابل اجرا برای موتورهای دیزلی تجهیزات قدرت صنعتی مانند ماشین آلات معدن، تجهیزات میدان نفتی و کمپرسورهای بزرگ، انجام تست کارخانه، بازرسی مجدد تعمیر و نگهداری و تأیید ارتقاء عملکرد برای اطمینان از عملکرد ایمن تجهیزات.6)

رتبه بندی بازسازی موتور: موتور دیزل 355 کیلووات بازسازی شده در تمام ابعاد، از جمله عملکرد قدرت، شاخص های انتشار و قابلیت اطمینان، آزمایش می شود تا مبنای آزمایشی عینی و دقیقی برای رتبه بندی کیفیت محصولات بازسازی شده ارائه شود و صنعت بازسازی را استاندارد کند.6

. سیستم تست دینامومتر برقی موتور دیزلفهرست مدل مدل
