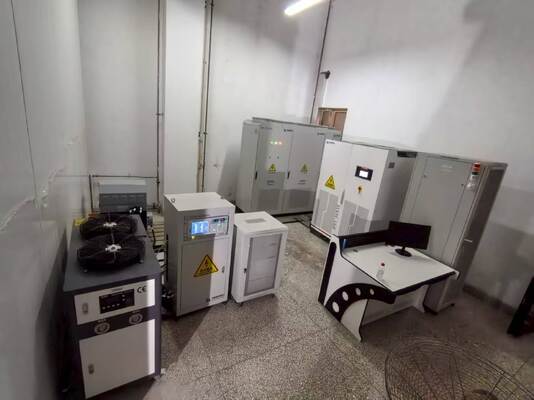

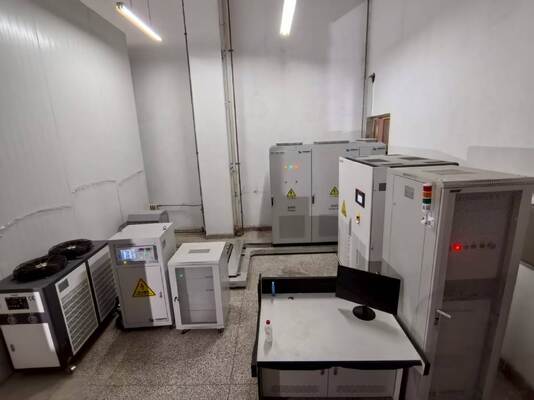

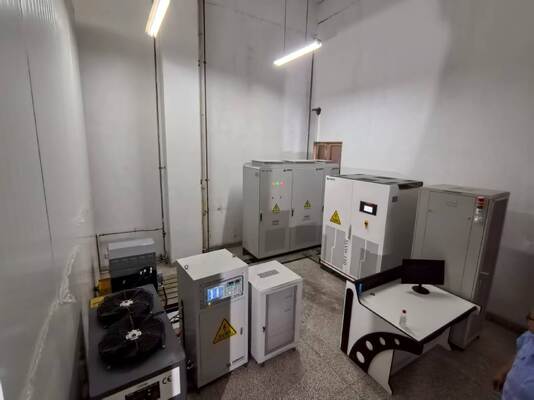

SSCH132-4000-15000 132kW سیستم بنچ دینامومتر آزمایش موتور انرژی جدید
1. 132kW موتور انرژی جدید تست دینامومتر بنچ سیستم جزء توصیف
| نام قطعات |
مشخصات اصلی |
برند |

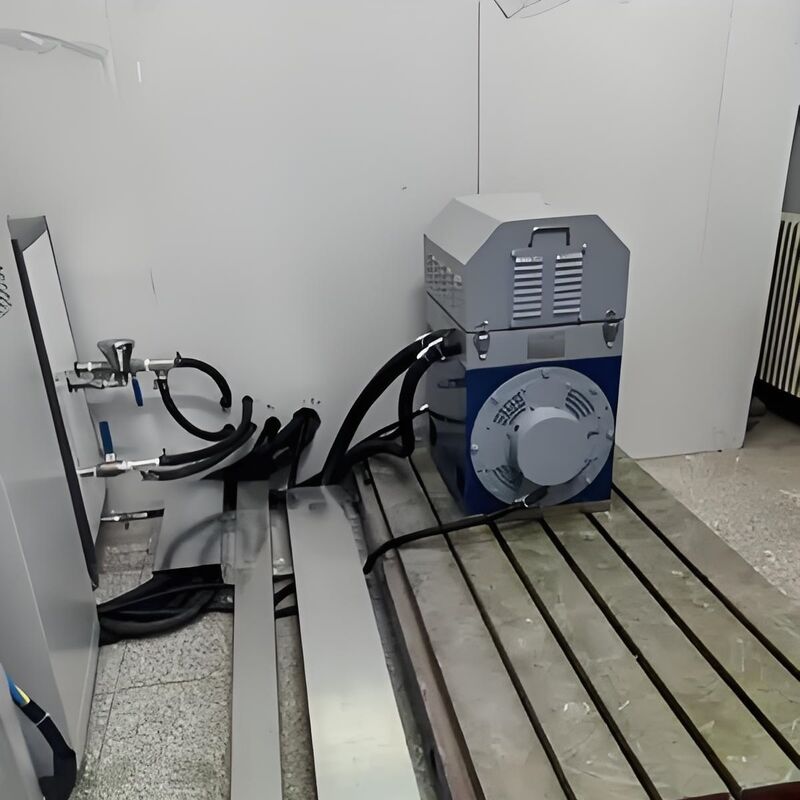

| دینامومتر الکتریکی |
قدرت: 132kW؛ سرعت نامی: 4000 rpm؛ چرخش نامی: 315 Nm؛ حداکثر سرعت: 15000 rpm؛ خنک کننده آب (سرعت جریان ≥ 20 L/min) |
سیلونگ |
| فلنج تورک |
محدوده اندازه گیری: 0-500 Nm؛ خروجی سیگنال: 4-20 mA؛ 0.2٪ FS؛ خطای تکرار پذیری: ≤0.2٪ FS |
HBM |

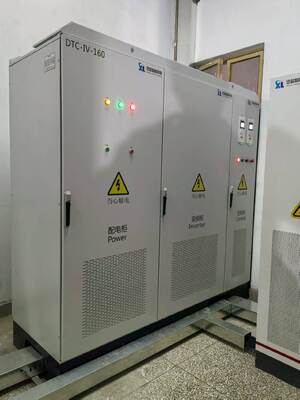

| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V ± 10٪؛ فرکانس: 50-60Hz؛ ارزش حفاظت از جریان بیش از حد: 1.5 برابر جریان نامی. |
ABB |
| سیستم اندازه گیری و کنترل XLM-1000 |
رابط ارتباطی: EtherCAT (≤1ms) / RS485 |
سیلونگ |

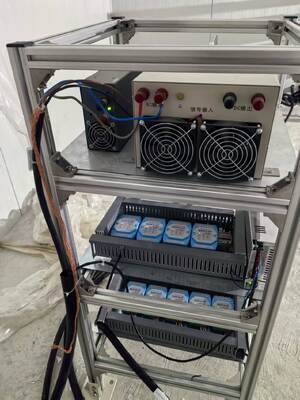

| سیستم جمع آوری اطلاعات |
شامل یک واحد جذب ارتعاش، یک واحد جذب دمای، یک واحد جذب ورودی آنالوگ و یک واحد جذب ورودی دیجیتال است. |
سیلونگ |
| تحلیلگر قدرت |
ولتاژ 0-1000V؛ جریان 0-500A؛ هارمونیک 0-50؛ سرعت به روزرسانی داده 10ms |
سیلونگ |
| شبیه ساز باتری |
ولتاژ خروجی 200-800V؛ جریان خروجی 0-400A |
سیلونگ |
| اتصال |
اتصال دیافراگم، چرخش نامی 500 Nm، سرعت مجاز 18000 rpm |
سیلونگ |
| پوشش محافظ |
ماده: صفحه فولاد Q235، ضخامت 3 میلی متر، با دستگاه قفل ایمنی (زمان پاسخ به پرتاب ≤0.1s). |
سیلونگ |
| صفحه آهن ریخته |
ماده: HT300 (مقاومت کششی ≥300MPa) ابعاد صفحه صاف: 2000mm × 1500mm × 200mm (طول × عرض × ضخامت) |
سیلونگ |
| براکت موتور |
محدوده تنظیم براکت (ارتفاع مرکز موتور) 200mm-500mm است، مناسب برای موتورهای دارای قطر 100-300mm است. |
سیلونگ |
2. 132kW موتور انرژی جدید تست دینامومتر بنچ سیستم پارامترهای فنی
| دسته بندی پارامترها |
شاخص های فنی |
| تولید کنندگان موتور |
سیلونگ |
| قدرت نامی |
۱۳۲ کیلووات |
| چرخش نامی |
315Nm |
| سرعت نامی |
۴۰۰۰ چرخش در دقیقه |
| حداکثر سرعت |
15000 دور در دقیقه |
| محدوده سرعت گشتاور ثابت |
0-4000دوره در دقیقه |
| محدوده سرعت قدرت ثابت |
۴۰۰۰ تا ۱۵۰۰۰ چرخش در دقیقه |
| مدل سنسور چرخش |
T40B |
| تولید کننده سنسور چرخش |
HBM |
| محدوده سنسور چرخش (Nm) |
0-500Nm |
| سطح دقت |
0.2٪ FS |
3. 132kW سیستم بنچ دینامومتر آزمایش موتور انرژی جدید
1)آزمایش دقیق بالا
اجزای اصلی دارای دقت 0.2٪ FS ، دقت کنترل سرعت ± 1rpm ، و تکرار داده عالی است ، که نیازهای آزمایش سطح تحقیق و توسعه را برآورده می کند.
2)سازگاری گسترده
با دامنه سرعت 0-15000rpm و محدوده گشتاور 0-500Nm ، به طور کامل برای موتورهای کلاس 132kW که در وسایل نقلیه انرژی جدید ، تجهیزات صنعتی و سیستم های ذخیره انرژی استفاده می شود ، مناسب است.
3)پاسخ دینامیکی سریع
سیستم اینورتر فرکانس متغیر دارای یک زمان پاسخ 5ms است ، که شرایط عملیاتی مانند شروع ، شتاب و تغییرات ناگهانی بار را به دقت شبیه سازی می کند.
4)جمع آوری داده های تمام بعد
همزمان پارامترهای کلیدی مانند ارتعاش، دمای، ولتاژ / جریان / هارمونیک ها را ضبط کنید و وضعیت عملیاتی را بدون حذف ثبت کنید.
5)امنیت بالا
پوشش محافظ صفحه فولادی Q235 + صفحه صاف HT300 با سفتی بالا، همراه با قفل ایمنی پاسخ سریع 0.1s، خطرات آزمایش را از بین می برد.
6)فرآیند آزمایش کارآمد
عملکرد خودکار مداخله دستی را کاهش می دهد، با یک چرخه آزمایش موتور واحد ≤25 دقیقه، به طور قابل توجهی بهبود R&D و بهره وری بازرسی کیفیت.
4. 132kW سیستم تست موتور انرژی جدید سیستم بنچ دینامومتر
1)جدیدeعصبانیvماشين ها: سازگار با مدل هایی مانند BYD Qin PLUS EV و XPeng G3i، تکمیل آزمایش جامع در تمام ابعاد از جمله خروجی قدرت، منحنی بهره وری انرژی، پاسخ پویا،و دوام، که شامل تأیید تحقیق و توسعه و بازرسی کیفیت تولید انبوه است.
2)آزمایش کارایی و قابلیت اطمینانموتورهای 132kW برای پمپ ها، فن ها، کمپرسورها و غیره
3)سیستم ذخیره انرژی: درجه حرارت، ارتعاش و ثبات طولانی مدت موتور مربوط به اینورتر را کنترل می کند.
4)کنترل کیفیت تحقیق و توسعه: مطابق با استانداردهای مانند GB/T 18488-2015 است که از تأیید محصولات جدید و کنترل کیفیت تولید انبوه پشتیبانی می کند.
5)علمیrتحقیق وtهر: یک پلت فرم تست عملکرد حرکتی برای دانشگاه ها و موسسات تحقیقاتی، حمایت از آموزش و تحقیقات پروژه.
5. 132kW موتور انرژی جدید تست دینامومتر بنچ سیستم مرجع استاندارد
فرآیند طراحی و آزمایش بنک به سختی به استانداردهای صنعت زیر برای اطمینان از انطباق، اعتبار و ردیابی داده های آزمایش عمل می کند:
1) GB/T 18488.1-2015 سیستم موتور محرک خودروهای الکتریکی - بخش 1: الزامات فنی
2) GB/T 18488.2-2015 سیستم موتور محرک برای وسایل نقلیه الکتریکی بخش 2: روش های آزمایش
3) GB/T 1032-2012 روش های آزمایش برای موتورهای سه فاز
4) GB/T 28046.3-2011 وسایل نقلیه جاده ای
6لیست مدل سیستم بنچ دینامومتر تست موتور
| مدل |
قدرت نامی (کیلو وات) |
تورک نامینی (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده قدرت ثابت (rpm) |
محدوده گشتاور ثابت (rpm) |
دقت اندازه گیری تورک
(%FS)
|
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.05/0.1/02 |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.05/0.1/02 |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.05/0.1/02 |
| SSCH55-4000/15000 |
55 |
132 |
4000 |
15000 |
4500 تا 15000 |
0-4000 |
0.05/0.1/02 |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000 تا 12000 |
0-4000 |
0.05/0.1/02 |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000 تا 12000 |
0-4000 |
0.05/0.1/02 |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.05/0.1/02 |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.05/0.1/02 |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.05/0.1/02 |
پشتیبانی از خدمات سفارشی: محدوده سرعت، محدوده گشتاور، توابع نرم افزار آزمایش و راه حل های خاص سازگاری با محیط می تواند با توجه به الزامات سفارشی شود.
7تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل استانداردs: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات حمایتی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرکی کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تضمینcتعهد: یک سال گارانتی بر اجزای اصلی (دينامومتر، فلنج چرخش) ، نگهداری در طول عمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی: خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ارسال می کند.و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش رایگان حرفه ای در مورد عملیات ارائه خواهد شد (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
4) خدمات از راه دور: از عیب یابی از راه دور از طریق کامپیوتر ، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار پشتیبانی می کند ، به سرعت مشکلات فنی را در طول استفاده حل می کند و از دست دادن زمان خرابی را به حداقل می رساند.
8سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا 40٪ T / T سپرده، پرداخت کامل قبل از حمل.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
