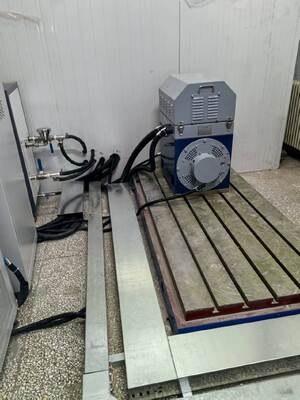

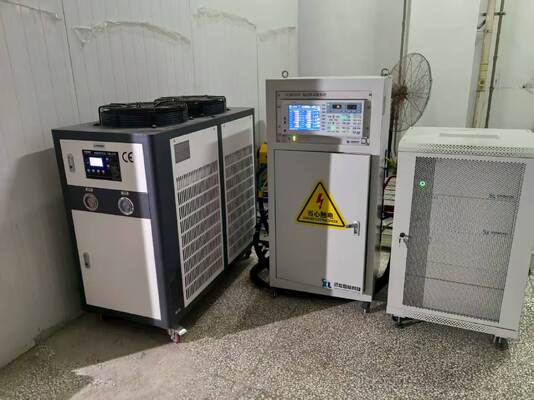

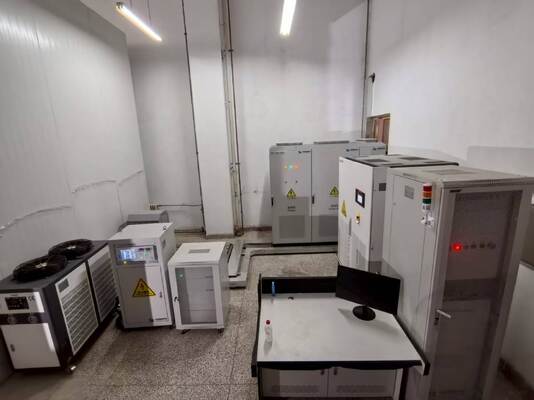

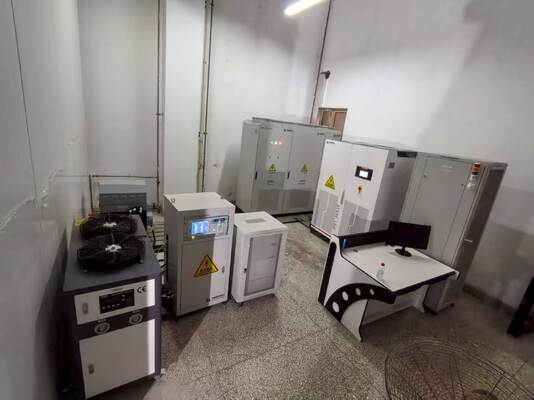

SSCH37-4500-18000 سیستم تست دینامومتر موتور انرژی نو 37 کیلووات
1. مشخصات پیکربندی سیستم تست دینامومتر موتور انرژی نو SSCH37-4500-18000 37 کیلووات
| نام جزء |
مشخصات اصلی |
نام تجاری |

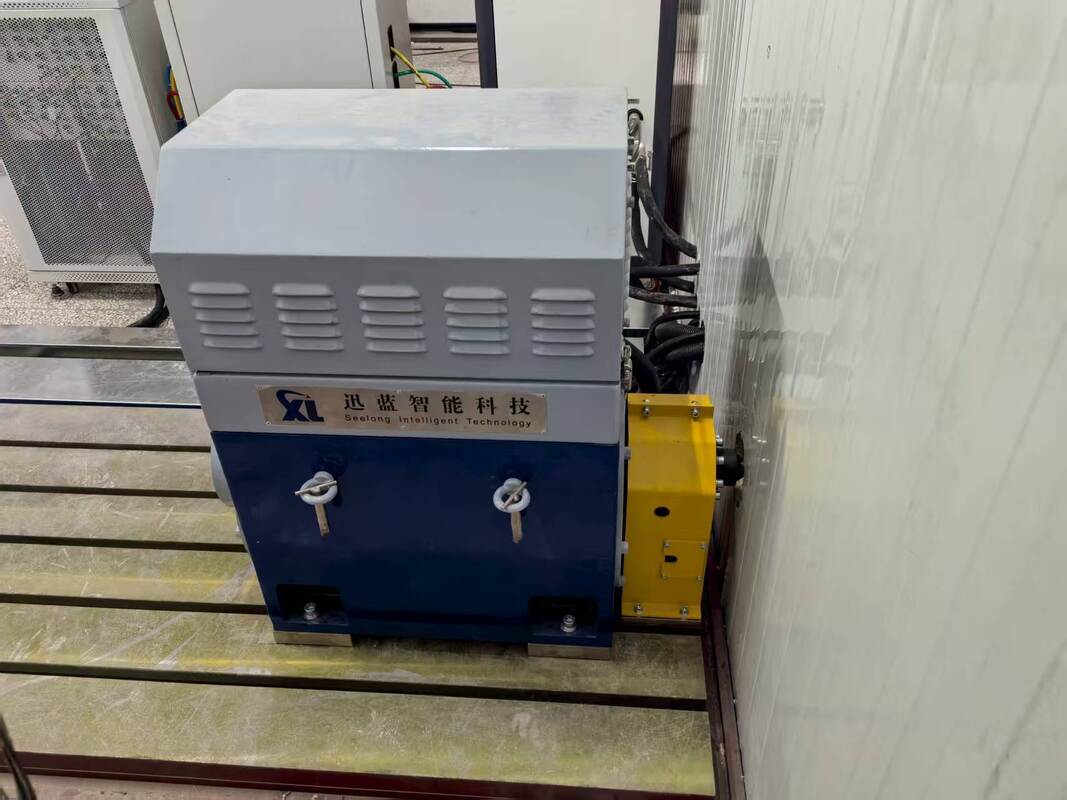

| دینامومتر برقی |
توان نامی: 37 کیلووات؛ سرعت نامی: 4500 دور در دقیقه؛ گشتاور نامی: 79 نیوتن متر؛ حداکثر سرعت: 18000 دور در دقیقه؛ خنک کننده آبی (نرخ جریان ≥ 15 لیتر در دقیقه، مناسب برای نیازهای اتلاف حرارت با توان کم و متوسط) |
Seelong |
| فلنج گشتاور |
محدوده اندازه گیری: 0-200 نیوتن متر؛ خروجی سیگنال: 4-20 میلی آمپر؛ دقت: 0.2% FS؛ خطای تکرارپذیری: ≤0.2 % FS |
HBM |
| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V±10%؛ فرکانس: 50-60 هرتز؛ مقدار حفاظت از جریان بیش از حد: 1.5 برابر جریان نامی (مناسب برای توان 37 کیلووات) |
ABB |
| سیستم اندازه گیری و کنترل XLM-1000 |
رابط های ارتباطی شامل EtherCAT (≤1ms) / RS485، پشتیبانی از اندازه گیری و کنترل دقیق موتورهای با توان کم و متوسط. |
Seelong |
| سیستم جمع آوری داده ها |
واحد جمع آوری لرزش یکپارچه، واحد جمع آوری دما، واحد جمع آوری ورودی آنالوگ و واحد جمع آوری ورودی دیجیتال، سازگار با محدوده پارامتر موتورهای با توان کم و متوسط. |
Seelong |
| آنالایزر توان |
ولتاژ 0-800 ولت؛ جریان 0-200 آمپر؛ هارمونیک 0-50؛ نرخ به روز رسانی داده 10 میلی ثانیه، مطابق با الزامات اندازه گیری پارامترهای الکتریکی سطح 37 کیلووات. |
Seelong |
| شبیه ساز باتری |
ولتاژ خروجی 200-600 ولت؛ جریان خروجی 0-150 آمپر، مناسب برای سناریوهای منبع تغذیه موتورهای با توان کم و متوسط. |
Seelong |
| کوپلینگ |
ساختار دیافراگمی؛ گشتاور اسمی 250 نیوتن متر؛ سرعت مجاز 20000 دور در دقیقه (سازگار با الزامات سرعت تا 18000 دور در دقیقه)، گشتاور مطابق با توان 37 کیلووات. |
Seelong |
| محافظ |
جنس صفحه فولادی Q235 (ضخامت 3 میلی متر)؛ دستگاه اینترلاک ایمنی (پاسخ ≤0.1 ثانیه)، تعادل حفاظت و سهولت عملکرد. |
Seelong |
| صفحه چدنی |
ساخته شده از جنس HT300 (مقاومت کششی ≥300MPa)؛ ابعاد صفحه تخت 1800mm×1200mm×180mm (طول×عرض×ضخامت)، مناسب برای نیازهای نصب تجهیزات با توان کم و متوسط. |
Seelong |
| براکت موتور |
تنظیم ارتفاع مرکز موتور 200-400 میلی متر؛ سازگار با موتورهایی با قطر 80-200 میلی متر، پوشش محدوده اندازه موتورهای 37 کیلووات. |
Seelong |
2. SSCH37-4500-18000 37kW پارامترهای فنی دینامومتر برقی
| دسته بندی پارامترها |
شاخص های فنی |
| تولید کنندگان موتور |
Seelong |
| توان نامی |
37 کیلووات |
| گشتاور نامی |
79 نیوتن متر |
| سرعت نامی |
4500 دور در دقیقه |
| حداکثر سرعت |
18000 دور در دقیقه |
| محدوده سرعت گشتاور ثابت |
0-4500 دور در دقیقه |
| محدوده سرعت توان ثابت |
4500-15000 دور در دقیقه |
| مدل سنسور گشتاور |
T40B (HBM) |
| محدوده سنسور گشتاور |
0-200 نیوتن متر |
| سطح دقت |
0.2%FS |
3. مزایای سیستم تست دینامومتر موتور انرژی نو SSCH37-4500-18000 37 کیلووات
1) تست با دقت بالا: اجزای اصلی به دقت 0.2 %FS می رسند، کنترل سرعت ±1 دور در دقیقه است و تکرارپذیری داده ها عالی است، که نیازهای تست دقیق سطح تحقیق و توسعه برای موتورهای کوچک انرژی نو را برآورده می کند.
2) سازگاری گسترده: پوشش سرعت 0-18000 دور در دقیقه + گشتاور 0-200 نیوتن متر، محدوده توان ثابت 4500-15000 دور در دقیقه، کاملاً مناسب برای نیازهای تست عملکرد با سرعت بالا وسایل نقلیه انرژی نو 37 کیلوواتی، تجهیزات صنعتی کوچک و موتورهای سیستم ذخیره سازی انرژی قابل حمل.
3) پاسخ دینامیکی سریع: سیستم مبدل فرکانس دارای زمان پاسخ 5 میلی ثانیه است، که شرایط عملیاتی واقعی تجهیزات سبک مانند راه اندازی، شتاب و تغییرات ناگهانی بار را به دقت شبیه سازی می کند و به ویژه برای تست عملکرد دینامیکی در سناریوهای عملیاتی با سرعت بالا مناسب است.
4) جمع آوری داده های جامع: به طور همزمان پارامترهای کلیدی مانند لرزش، دما، ولتاژ / جریان / هارمونیک ها را ثبت می کند و تمام داده های عملکرد اصلی موتورهای با توان کم و متوسط را در حین کار با سرعت بالا بدون حذف ثبت می کند.
5) تضمین ایمنی بالا: پوشش محافظ صفحه فولادی Q235 + صفحه با استحکام بالا HT300، همراه با اینترلاک ایمنی با پاسخ سریع 0.1 ثانیه، طراحی حفاظت تقویت شده برای سناریوهای عملیاتی با سرعت بالا 18000 دور در دقیقه، از بین بردن خطرات تست تجهیزات سبک، در حالی که سهولت عملکرد را نیز تضمین می کند.
6) فرآیند تست بسیار کارآمد: عملکرد خودکار مداخله دستی را کاهش می دهد، با چرخه تست ≤20 دقیقه برای یک موتور کوچک، که به طور قابل توجهی تحقیق و توسعه و بازرسی کیفیت دسته ای کوچک را بهبود می بخشد و با نیازهای تست تکرار سریع موتورهای با سرعت بالا سازگار است.
4. کاربردهای معمولی سیستم تست دینامومتر موتور انرژی نو SSCH37-4500-18000 37 کیلووات
1) مینیاتوریnewenergyvehicledrivemotors: سازگار با موتورهای درایو وسایل نقلیه الکتریکی 37 کیلوواتی مانند Wuling Hongguang MINIEV و Changan Lumin، تکمیل تست های جامع در تمام ابعاد از جمله توان خروجی با سرعت بالا، منحنی های راندمان انرژی با سرعت بالا، پاسخ دینامیکی و دوام، پوشش تأیید تحقیق و توسعه و بازرسی کیفیت تولید انبوه.
2) موتورها برای تجهیزات صنعتی کوچک: تست های راندمان بار و قابلیت اطمینان عملکرد مداوم با سرعت بالا بر روی تجهیزات با سرعت بالا 37 کیلوواتی مانند پمپ های آب با سرعت بالا، فن های با سرعت بالا و موتورهای تسمه نقاله دقیق انجام می شود که به نوسازی صرفه جویی در انرژی و ارتقاء با سرعت بالا در صنعت سبک کمک می کند.
3) موتور سیستم ذخیره سازی انرژی قابل حمل: تمرکز بر نظارت بر تغییرات دما، دامنه لرزش و پایداری محدوده موتور با سرعت بالا (موتوری که منبع تغذیه ذخیره سازی انرژی قابل حمل را تامین می کند) برای اطمینان از عملکرد ایمنی دستگاه های ذخیره سازی انرژی در فضای باز در حین کار با سرعت بالا است.
4) تحقیق و توسعه و بازرسی کیفیت: مطابق با استانداردهایی مانند GB/T 18488-2015 و GB/T 1032-2012، پشتیبانی از تأیید عملکرد و بازرسی کیفیت تولید انبوه دسته ای کوچک موتورهای جدید 37 کیلوواتی با سرعت بالا، برآورده کردن الزامات انطباق در شرایط عملیاتی با سرعت بالا.
5) تحقیق و آموزش: یک پلت فرم تست عملکرد موتور با سرعت بالا کوچک را برای دانشگاه ها و موسسات تحقیقاتی فراهم می کند، مناسب برای پروژه های تحقیقاتی موتور با سرعت بالا 37 کیلوواتی و نمایش های آموزشی و آسان برای کار.
5. استانداردهای مرجع سیستم تست دینامومتر موتور انرژی نو 37 کیلووات
1) GB/T 18488.1-2015 سیستم موتور درایو خودروی الکتریکی - قسمت 1: الزامات فنی
: خدمات 24/7 دو زبانه (انگلیسی و چینی)، زمان پاسخگویی ≤ 4 ساعت GB/T 18488.2-2015 سیستم موتور درایو برای وسایل نقلیه الکتریکی - قسمت 2: روش های تست
: کاربر مسئول نصب اولیه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (شامل موقعیت یابی و کالیبراسیون تجهیزات و مشخصات اتصال خطوط / خطوط) اعزام می کند. راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (شامل تست روشن شدن، کالیبراسیون پارامترها و تست اتصال سیستم). 3 روز آموزش عملیات حرفه ای رایگان ارائه می شود (شامل عملکرد تجهیزات، تنظیمات پارامترها، نگهداری روزانه و عیب یابی) تا اطمینان حاصل شود که اپراتورها در استفاده از تجهیزات در مقیاس بزرگ مهارت دارند. GB/T 1032-2012 روش های تست برای موتورهای القایی سه فاز
4) GB/T 28046.3-2011 وسایل نقلیه جاده ای - شرایط محیطی و تست برای تجهیزات الکتریکی و الکترونیکی - قسمت 3: بارهای مکانیکی
6. لیست مدل سیستم تست دینامومتر موتور
| مدل |
توان نامی (کیلووات) |
گشتاور نامی (نیوتن متر) |
سرعت نامی (دور در دقیقه) |
حداکثر سرعت (دور در دقیقه) |
محدوده توان ثابت (دور در دقیقه) |
محدوده گشتاور ثابت (دور در دقیقه) |
دقت اندازه گیری گشتاور
(%FS)
|
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
4500-15000 |
0-4500 |
0.05/0.1/0.2 |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
4500-15000 |
0-4500 |
0.05/0.1/0.2 |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
4500-15000 |
0-4500 |
0.05/0.1/0.2 |
| SSCH55-4000/15000 |
55 |
132 |
4000 |
15000 |
4500-15000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
4000-15000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000-12000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000-12000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
4000-10000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000-10000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000-10000 |
0-4000 |
0.05/0.1/0.2 |
پشتیبانی از خدمات سفارشی: محدوده سرعت، محدوده گشتاور، عملکردهای نرم افزار تست و راه حل های سازگاری با محیط های خاص را می توان با توجه به نیازها سفارشی کرد.
7. تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل استانداردs: در عرض 90 روز ارسال می شود (شامل پیش تست قبل از تحویل برای اطمینان از نصب سریع پس از ورود).
: خدمات 24/7 دو زبانه (انگلیسی و چینی)، زمان پاسخگویی ≤ 4 ساعت مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک و توزیع بین المللی به مناطق اصلی در سراسر جهان از جمله اروپا، آمریکا، آسیای جنوب شرقی و خاورمیانه (گزینه های حمل و نقل دریایی / زمینی موجود است، از جمله بسته بندی ایمن و درمان ضد رطوبت و ضد زنگ).
: کاربر مسئول نصب اولیه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (شامل موقعیت یابی و کالیبراسیون تجهیزات و مشخصات اتصال خطوط / خطوط) اعزام می کند. راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (شامل تست روشن شدن، کالیبراسیون پارامترها و تست اتصال سیستم). 3 روز آموزش عملیات حرفه ای رایگان ارائه می شود (شامل عملکرد تجهیزات، تنظیمات پارامترها، نگهداری روزانه و عیب یابی) تا اطمینان حاصل شود که اپراتورها در استفاده از تجهیزات در مقیاس بزرگ مهارت دارند. خدمات پشتیبانی: ما اسناد و گواهی های CE و ISO کامل و گواهی مبدا ارائه می دهیم و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری می کند تا به ترخیص کالا از گمرک کمک کند و از تحویل ایمن و به موقع تجهیزات بزرگ به سایت اطمینان حاصل کند..
پشتیبانی پس از فروش
1) تعهد گارانتی: 1 سال گارانتی برای اجزای اصلی (دینامومتر، فلنج گشتاور)، نگهداری مادام العمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب های ناشی از خطای انسانی.2)پشتیبانی فنی
: خدمات 24/7 دو زبانه (انگلیسی و چینی)، زمان پاسخگویی ≤ 4 ساعت 3)خدمات نصب، راه اندازی و آموزش
: کاربر مسئول نصب اولیه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (شامل موقعیت یابی و کالیبراسیون تجهیزات و مشخصات اتصال خطوط / خطوط) اعزام می کند. راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (شامل تست روشن شدن، کالیبراسیون پارامترها و تست اتصال سیستم). 3 روز آموزش عملیات حرفه ای رایگان ارائه می شود (شامل عملکرد تجهیزات، تنظیمات پارامترها، نگهداری روزانه و عیب یابی) تا اطمینان حاصل شود که اپراتورها در استفاده از تجهیزات در مقیاس بزرگ مهارت دارند. 4) خدمات از راه دور: پشتیبانی از اشکال زدایی از راه دور از طریق رایانه، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار، حل سریع مسائل فنی در حین استفاده و به حداقل رساندن ضررهای زمان خرابی.
8. سوالات متداولس: حداقل مقدار سفارش برای همکاری ما چقدر است؟
پاسخ: ما از سفارش آزمایشی کوچک 1 عدد برای محصولات موجود در انبار پشتیبانی می کنیم.
س: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
پاسخ: لطفاً ایمیل خود را بگذارید و ما نمونه کتاب الکترونیکی شما را برای شما ارسال خواهیم کرد.
س: مدت پرداخت شما چقدر است؟
پاسخ: معمولاً 40٪ سپرده T/T، قبل از حمل و نقل به طور کامل پرداخت می شود.
س: زمان تحویل سفارشات من چقدر است؟
پاسخ: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفاً با ما تماس بگیرید.
س: چگونه راه حل کلی میز تست را دریافت کنیم؟
پاسخ: ایمیل خود را برای ما بگذارید، کارکنان فنی ما در مورد برنامه دقیق با شما ارتباط برقرار خواهند کرد.
س: آیا می توانم برای بازدید از کارخانه شما بیایم؟
پاسخ: مطمئناً، شما همیشه برای بازدید مورد استقبال قرار می گیرید.
