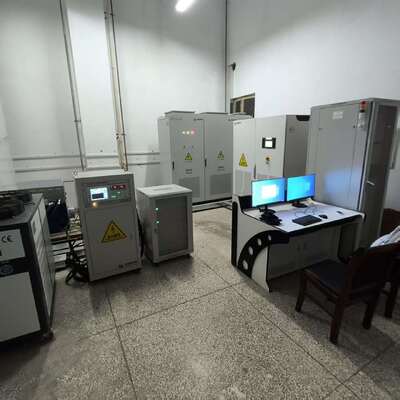

SSCH55-4000-15000 55kW سیستم بنچ دینامومتر آزمایش موتور انرژی جدید
1. SSCH55-4000-15000 55kW دینامومتر بنچ سیستم آزمایش موتور انرژی جدید
| نام قطعات |
مشخصات اصلی |
برند |

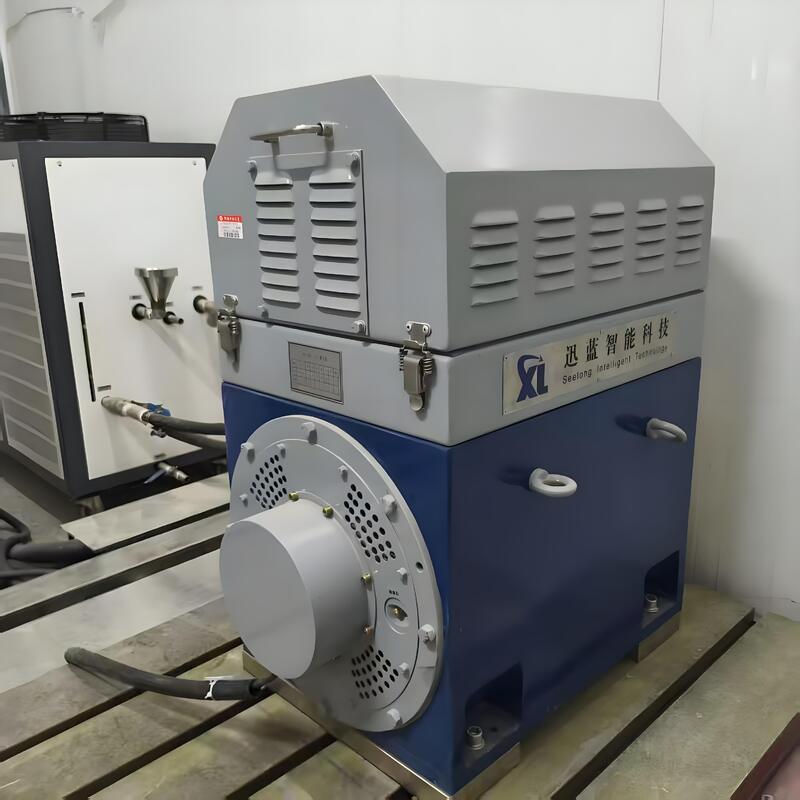

| دینامومتر الکتریکی |
قدرت: 55kW؛ سرعت نامی: 4000 rpm؛ گشتاور نامی: 132 Nm؛ حداکثر سرعت: 15000 rpm؛ خنک کننده هوا |
سیلونگ |
| فلنج تورک |
محدوده اندازه گیری: 0-200 Nm؛ خروجی سیگنال: 4-20 mA؛ دقت اندازه گیری: 0.2٪ FS؛ مناسب برای آزمایش تورم پایین موتورهای میکرو. |
HBM |

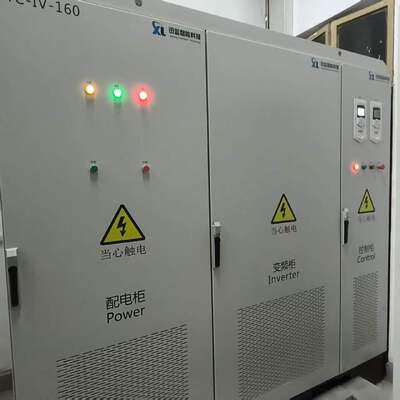

| سیستم اینورتر فرکانس متغیر |
ولتاژ ورودی: سه فاز AC 380V ± 10٪؛ فرکانس: 50/60Hz؛ دقت کنترل تورک: 0.2٪ FS؛ دقت کنترل سرعت: ± 1rpm؛ زمان پاسخ: 5ms؛ مناسب کارگاه های کوچک. |
ABB |

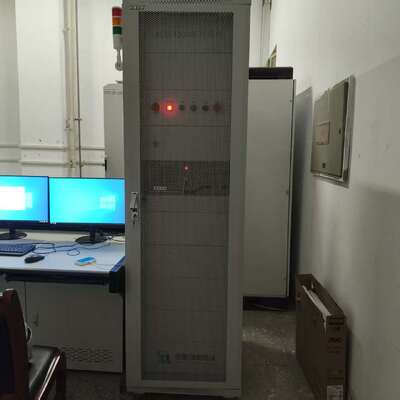

| سیستم اندازه گیری و کنترل XLM-1000 |
رابط های ارتباطی: EtherCAT (≤1ms) / RS485؛ ذخیره سازی راه حل: 60+ (نسخه ساده، تمرکز بر سناریوهای موتور کوچک) ؛ پشتیبانی از ادغام سبک وزن MES. |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل واحد جذب ارتعاش، واحد جذب دما، واحد جذب ورودی آنالوگ و واحد جذب ورودی دیجیتال است.کنترل لرزش موتورهای کوچک (مانند موتورهای کمپرسور)، نظارت بر دمای پیچ و تاب / محفظه موتورهای کوچک ، دریافت ولتاژ / جریان موتورهای کوچک (مانند موتورهای فن) ، و دریافت سیگنال سوئیچینگ موتورهای کوچک. |
سیلونگ |
| تحلیلگر قدرت |
ولتاژ 0-800V؛ جریان 0-300A؛ نظم هارمونیک 0-50th؛ سرعت به روزرسانی داده 10ms؛ دقت اندازه گیری قدرت ± 0.05٪ FS؛ خطا ≤0.2٪. |
سیلونگ |

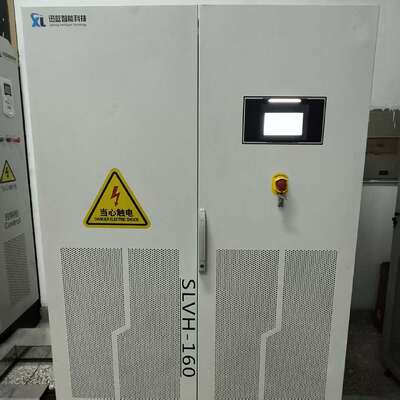

| شبیه ساز باتری |
ولتاژ خروجی 200-800V؛ جریان خروجی 0-145A؛ موج خروجی ≤0.5٪ FS؛ ثبات ±0.1%/h |
سیلونگ |
| اتصال |
نوع دیافراگم؛ تورم اسمی 200Nm؛ سرعت مجاز 18000rpm (قابل تنظیم با الزامات سرعت تا 15000rpm) ؛ قطر 50mm (قابل تنظیم با شاخه های موتور میکرو). |
سیلونگ |
| پوشش محافظ |
ماده: صفحه فولاد Q235؛ ضخامت: 2.5mm؛ با ساختار باز و بسته شدن سریع (زمان نگهداری 50٪ کاهش یافته است) ؛ پاسخ پرتاب ≤0.1s |
سیلونگ |
| صفحه آهن ریخته |
مواد: HT300؛ ابعاد: 1600mm × 1000mm × 150mm؛ مقاومت کششی: ≥300MPa |
سیلونگ |
| براکت موتور |
محدوده تنظیم (ارتفاع مرکز): 120-350mm؛ سازگار با موتورها (از جمله کلیمپ های موتورهای کوچک) با قطر 50-200mm؛ تمرکز ≤0.05mm |
سیلونگ |
2. پارامترهای فنی دینامومتر آزمایش موتور انرژی جدید 55kW
| دسته بندی پارامترها |
شاخص های فنی |
| تولید کنندگان موتور |
سیلونگ |
| قدرت نامی |
55 کیلووات |
| چرخش نامی |
132Nm |
| سرعت نامی |
۴۰۰۰ چرخش در دقیقه |
| حداکثر سرعت |
15000 دور در دقیقه |
| محدوده سرعت گشتاور ثابت |
0-4000دوره در دقیقه |
| محدوده سرعت قدرت ثابت |
۴۰۰۰ تا ۱۵۰۰۰ چرخش در دقیقه |
| مدل سنسور چرخش |
HBM T40B |
| تولید کننده سنسور چرخش |
HBM |
| محدوده سنسور چرخش |
0-200Nm |
| سطح دقت |
0.2٪ FS |
3. SSCH55-4000-15000 55kW سیستم بنچ دینامومتر آزمایش موتور انرژی جدید
1) استفاده سبک:حجم آن ≤12 متر مربع است، با طراحی خنک کننده هوا. یک نفر می تواند موقعیت تجهیزات را تکمیل کند. برای کارگاه ها / آزمایشگاه های کوچک مناسب است.ساختار تبعید گرما برای محدوده سرعت 4000-15000rpm بهینه شده است تا ثبات عملکرد مداوم را تضمین کند.
2) دقت منحصر به فرد برای موتورهای کوچک:فلنج تورک از یک قطع کننده تورک 0.01Nm پشتیبانی می کند، که آن را برای آزمایش موتورهای دستگاه های خانگی (مانند موتورهای کمپرسور تهویه مطبوع با تورک 5-10Nm) مناسب می کند.دامنه گسترده ای از گشتاور ثابت از 0-4000rpm به دقت پوشش سرعت پایین، سناریوهای بار سنگین برای موتورهای میکرو، حل مشکل "دقت ناکافی هنگام آزمایش موتورهای کوچک در بنک های آزمایش بزرگ".
3) سريعsترشgايويد:سیستم اندازه گیری و کنترل ساده اجازه می دهد تا کارکنان جدید پس از فقط یک روز آموزش به طور مستقل کار کنند؛ از عیب یابی از راه دور پشتیبانی می کند (هیچ پشتیبانی مهندسی در محل مورد نیاز نیست) ،و دارای برنامه های تست استاندارد از پیش تنظیم شده برای سناریوهای سرعت نامی 4000 rpm است، کاهش هزینه های نیروی کار برای کسب و کارهای کوچک.
4) سازگاری با چندین سناریو:پوشش سرعت از 0-15000rpm و ناقل از 0-200Nm، و محدوده قدرت ثابت از 4000-15000rpm، آن را به نیازهای عملیات با سرعت بالا از تجهیزات کوچک و متوسط،پوشش سناریوهای مانند خودروهای انرژی جدید کوچکیک دستگاه می تواند چندین دستگاه آزمایش اختصاصی را جایگزین کند و سرمایه گذاری تجهیزات را برای مشاغل کوچک کاهش دهد.
4. SSCH55-4000-15000 55kW موتور انرژی جدید تست دینامومتر سیستم بنچ زمینه های کاربرد
1) موتور محرک خودروهای انرژی جدید کوچک:سازگار با Wuling Hongguang MINIEV (20-30kW موتور محرک) و Euler R1 (35kW موتور محرک) ، گشتاور شروع مورد آزمایش (≥100Nm) ، بهره وری انرژی در سرعت پایین (≥88٪)و ثبات قدرت خروجی در سرعت نامی 4000 rpm برای برآورده کردن الزامات بازرسی کیفیت تولید انبوه.
2) موتورهای سیستم ذخیره سازی انرژی خانگی:برای اینورترهای کوچک تجاری ذخیره انرژی (30-55kW) و موتورهای فن ذخیره انرژینظارت بر دمای (≤75°C) و ارتعاش (≤2g) در محدوده سرعت 0-15000rpm برای اطمینان از عملکرد ایمن تجهیزات ذخیره سازی انرژی خانگی در تمام شرایط کاری.
3) آزمایش موتور لوازم خانگی:سازگار با کمپرسورهای تهویه مطبوع (1-5kW) و موتورهای ماشین لباسشویی (5-15kW) ، آزمایش بهره وری انرژی و بررسی طول عمر در محدوده گشتاور ثابت 0-4000 rpm انجام می شود.با دقت با محدوده سرعت عملیاتی موتورهای لوازم خانگی مطابقت دارد، و کمک به شرکت های لوازم خانگی برای به دست آوردن گواهینامه های بهره وری انرژی (مانند سطح 1 بهره وری انرژی چین و گواهینامه ERP اتحادیه اروپا).
4) بازرسی کیفیت موتورهای صنعتی کوچک:آزمایش بهره وری بار و قابلیت اطمینان فن های کوچک (15-55kW) و موتورهای پمپ آب (20-50kW)پوشش دهنده الزامات کار با سرعت بالا تجهیزات در محدوده قدرت ثابت 4000-15000 rpm، کمک به شرکت های کوچک و متوسط برای انجام نوسازی صرفه جویی در انرژی موتورها (هزینه سالانه برق ≥3000kWh / واحد،بر اساس محاسبه بهره وری موتور فن 15kW که از 85٪ به 92٪ افزایش می یابد.
5) تحقیقات میکروموتوری در دانشگاه ها:از تحقیق و توسعه و آزمایش موتورهای هم زمان مایکرو مگنت دائمی (5-55kW) ، که طیف گسترده ای از گشتاور ثابت 0-4000rpm + قدرت ثابت 4000-15000rpm را پوشش می دهد، حمایت می کند.مناسب برای بهینه سازی "شور پایین و کارایی بالا" موتورهای دستگاه های خانگی جدید و تحقیق در مورد عملکرد سرعت بالا موتورهای صنعتی کوچک، و مناسب برای پروژه های تحقیقاتی علمی کوچک در آزمایشگاه های دانشگاه است.
5. SSCH55-4000-15000 55kW سیستم مرجع دینامومتر بنچ تست موتور انرژی جدید
1) GB/T 18488.1-2015 سیستم موتور محرک خودروهای الکتریکی - بخش 1: الزامات فنی
2) GB/T 18488.2-2015 سیستم موتور محرک برای وسایل نقلیه الکتریکی بخش دوم: روش های آزمایش
3) GB/T 1032-2012 روش های آزمایش برای موتورهای سه فاز
4) GB/T 28046.3-2011 وسایل نقلیه جاده ای شرایط محیطی و آزمایش تجهیزات الکتریکی و الکترونیکی بخش سوم: بارهای مکانیکی
6لیست مدل سیستم بنچ دینامومتر تست موتور
| مدل |
قدرت نامی (کیلو وات) |
تورک نامینی (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده قدرت ثابت (rpm) |
محدوده گشتاور ثابت (rpm) |
دقت اندازه گیری تورک
(%FS)
|
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.05/0.1/02 |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.05/0.1/02 |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
4500 تا 15000 |
0-4500 |
0.05/0.1/02 |
| SSCH55-4000/15000 |
55 |
132 |
4000 |
15000 |
4500 تا 15000 |
0-4000 |
0.05/0.1/02 |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
۴۰۰۰ تا ۱۵۰۰۰ |
0-4000 |
0.05/0.1/02 |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000 تا 12000 |
0-4000 |
0.05/0.1/02 |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000 تا 12000 |
0-4000 |
0.05/0.1/02 |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.05/0.1/02 |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.05/0.1/02 |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000 تا 10000 |
0-4000 |
0.05/0.1/02 |
پشتیبانی از خدمات سفارشی: محدوده سرعت، محدوده گشتاور، توابع نرم افزار آزمایش و راه حل های خاص سازگاری با محیط می تواند با توجه به الزامات سفارشی شود.
7تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل استانداردs: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات حمایتی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرکی کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تضمینcتعهد: یک سال گارانتی بر اجزای اصلی (دينامومتر، فلنج چرخش) ، نگهداری در طول عمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی: خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ارسال می کند.و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش رایگان حرفه ای در مورد عملیات ارائه خواهد شد (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
4) خدمات از راه دور: از عیب یابی از راه دور از طریق کامپیوتر ، ارتقاء سیستم و راهنمایی پیکربندی راه حل ماژولار پشتیبانی می کند ، به سرعت مشکلات فنی را در طول استفاده حل می کند و از دست دادن زمان خرابی را به حداقل می رساند.
8سوالات عمومی
سوال: حداقل مقدار سفارش برای همکاری ما چیست؟
A: ما از سفارش کوچک 1pcs برای محصولات موجود پشتیبانی می کنیم.
سوال: چگونه می توانم اطلاعات بیشتری در مورد محصولات کسب کنم؟
ج: لطفا ایمیل خود را بگذارید و ما کتاب نمونه الکترونیکی خود را به شما ارسال خواهیم کرد.
سوال: زمان پرداخت شما چقدر است؟
ج: معمولا 40٪ T / T سپرده، پرداخت کامل قبل از حمل.
سوال: زمان تحویل سفارشات من چقدر است؟
A: چرخه تولید دینامومتر 6-8 هفته است، چرخه تولید سنسور 2-3 هفته است، سایر محصولات لطفا با ما تماس بگیرید.
سوال: چگونه می توانیم راه حل کلی بنک آزمایش را بدست آوریم؟
ج: ایمیل خود را به ما بفرستید، کارکنان فنی ما با شما در مورد طرح دقیق ارتباط برقرار خواهند کرد.
س: می تونم بیام و از کارخانه شما دیدن کنم؟
ج: مطمئناً، شما همیشه خوش آمدید.
