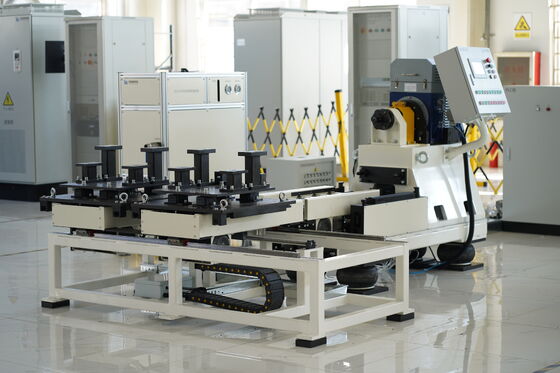

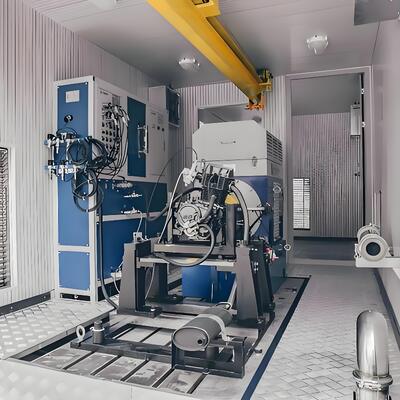

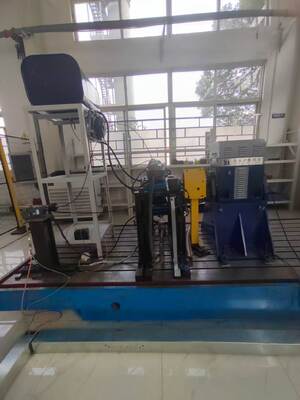

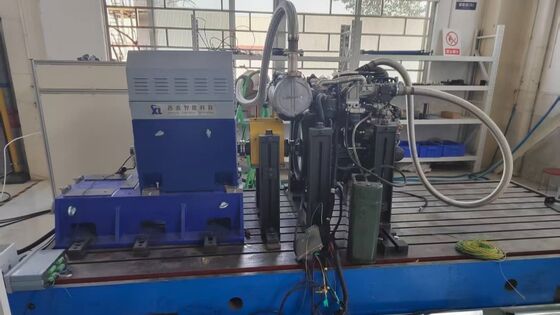

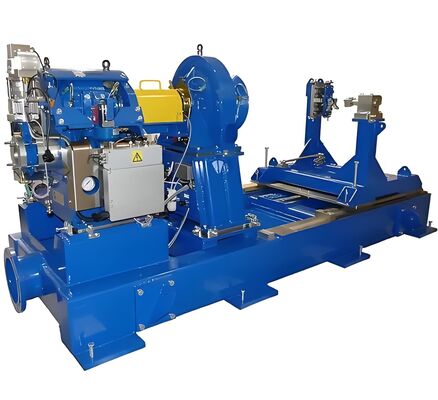

SSCG132-3000/10000 132kW سیستم بنچ دینامومتر آزمایش موتور UAV
1. SSCG132-3000/10000 132kW موتور UAV تست دینامومتر بنچ سیستم ترکیب توضیحات
بنک آزمایش موتور UAV SSCG132-3000/10000 132kW یک سیستم آزمایش جامع است که به طور خاص برای تحقیق و تأیید موتورهای UAV متوسط و قدرتمند طراحی شده است.این سیستم یک دینامومتر الکتریکی با دقت بالا را در خود جای داده است، یک سیستم اندازه گیری و کنترل ماژولار و یک واحد جمع آوری داده چند کانال، که امکان ارزیابی جامع پارامترهای کلیدی عملکرد مانند چرخش، سرعت، قدرت،و مصرف سوخت موتورهای توربوشفت/توربروپ کلاس 132kW.
| نام قطعات |
مشخصات اصلی |
برند |
| SSCG132-3000/10000 دینامومتر الکتریکی |
قدرت: 132kW ، سرعت نامی: 3000 rpm ، حداکثر سرعت: 10000 rpm ، ناقل نامی: 420 Nm ، محدوده سرعت قدرت ثابت: 3000-10000 rpm ، محدوده سرعت ناقل ثابت: 0-3000 rpm ، خنک کننده هوا. |
سیلونگ |
| فلنج تورک |
0-800Nm، دقت: 0.2% FS |
HBM |
| سیستم اینورتر فرکانس متغیر |
برند ABB ، 132 کیلو وات ، سه فاز AC 380V ± 10٪ ولتاژ ورودی ، با حفاظت های متعدد در برابر اضافه بار ، ولتاژ و گرم شدن بیش از حد. |
ABB |
| سیستم اندازه گیری و کنترل XLE-1000 |
کامپیوتر صنعتی: IPC710؛ پردازنده: Intel Core I7؛ حافظه: 32GB DDR4؛ هارد دیسک: 1TB SSD؛ نرم افزار سیستم اندازه گیری و کنترل XLE-1000 از قبل نصب شده (از جمع آوری داده در زمان واقعی، تجزیه و تحلیل منحنی،و تولید گزارش) |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل یک ماژول جذب دمای پایین (6 کانال) ، یک ماژول جذب دمای بالا (8 کانال) ، یک ماژول جذب آنالوگ (8 کانال) ، یک سنسور جذب دمای پایین (PT100),یک سنسور درجه حرارت بالا، یک سنسور فشار، یک سنسور فشار جوی، یک سنسور درجه حرارت و رطوبت و یک جعبه جمع آوری داده و غیره. |
سیلونگ |
| محرک گاز سرو |
عملکرد: نیروی حرکتی 150N، ضربه 120mm؛ شبیه سازی الکتریکی گاز: دو کانال 0-2.5V/5V |
سیلونگ |
| اندازه گیری مصرف سوخت |
نوع وزن، محدوده اندازه گیری: 8-40Kg/h، دقت: 0.2% FS |
سیلونگ |
| فن فرکانس متغیر سانتریفیوژ |
استفاده می شود برای تبعید گرما دستگاه تحت آزمایش؛ قدرت: 32kW |
سیلونگ |
| اختیاری - اتصال |
چرخش مجاز: 480 Nm؛ سرعت مجاز: 18000 r/min |
سیلونگ |
| اختیاری - براکت موتور |
دستگیره موتور غیر استاندارد به شکل L، ضخامت دیواره > 50 میلی متر |
سیلونگ |
| اختیاری - صفحه آهن ریخته |
ماده: HT300 (قوه کششی ≥300MPa) ؛ مسطحیت: ≤0.05mm/m؛ خشکی سطح: Ra≤1.6μm؛ شتاب دهنده ها و صفحات آهن ریخته ای ثبات را در طول آزمایش با سرعت بالا تضمین می کنند. |
سیلونگ |
| اختیاری - سامانه های شاک |
نوع: سامانه ی پرتاب بهار؛ بار نامی: 120-250kg/یونیت؛ ضریب خنک کننده: 0.2-0.3· فرکانس لرزش قابل استفاده: 6-12 هرتز؛ خفیف کننده شوک و صفحه آهن ریخته ثبات را در طول آزمایش با سرعت بالا تضمین می کنند. |
سیلونگ |
2.SSCG132-3000/10000 دینامومتر الکتریکی 132kW پارامترهای فنی
| پارامترها |
مشخصات |
| مدل |
SSCG132-3000/10000 |
| قدرت نامی |
۱۳۲ کیلووات |
| سرعت نامی |
۳۰۰۰ دور در دقیقه |
| چرخش نامی |
۴۲۰Nm |
| حداکثر سرعت |
10000 دور در دقیقه |
| محدوده سرعت قدرت ثابت |
۳۰۰۰ تا ۱۰۰۰۰ دور در دقیقه |
| محدوده سرعت گشتاور ثابت |
0 تا 3000 دور در دقیقه |
| روش خنک کننده |
هوا خنک |
| سطح حفاظت |
IP54 |
| ظرفیت بیش از حد |
150 درصد از قدرت نامی |
| دقت اندازه گیری گشتاور |
±0.2%FS |
| دقت اندازه گیری سرعت |
±1دوره در دقیقه |
3.SSCG132-3000/10000 132kW موتور UAV تست دینامومتر بنچ سیستم مزایای اصلی
1) کنترل با دقت بالا در تمام شرایط عملیاتی:فلنج تورک و اندازه گیری مصرف سوخت هر دو به استاندارد دقت بالای 0.2٪ FS می رسند. در ترکیب با الگوریتم پیشرفته PID،کنترل نوسانات سرعت در محدوده سرعت گسترده ای (0-10000rpm) (ارزش معمولی <±0).1٪) ، و تغییر بدون مشکل بین حالت های گشتاور ثابت (0-3000rpm) و قدرت ثابت (3000-10000rpm) ، اطمینان از قابلیت اطمینان و ثبات داده ها در شرایط مختلف آزمایش،و ارائه یک پایه دقیق برای ارزیابی عملکرد موتور.
۲) مدیریت انرژی در چهار بخش:از عملکرد دو حالت الکتریکی / ژنراتور پشتیبانی می کند و مکانیسم بازخورد انرژی را برای نیازهای آزمایش در شرایط کامل مانند شروع توقف ، کروز و اسپرینت موتورهای UAV کلاس 132kW بهینه می کند.داراي بهره وری بالا در بازيافت انرژي است، هزینه مصرف انرژی را در طول فرآیند آزمایش به طور قابل توجهی کاهش می دهد و با مفهوم آزمایش سبز مطابقت دارد.
3) توسعه ماژولار و انعطاف پذیر:سیستم اندازه گیری و کنترل XLE-1000 دارای سازگاری قدرتمند جمع آوری داده های چند کانال است. اجزای اختیاری مانند کوپلرها، شوربخش ها،و براکت های موتور می توانند به طور انعطاف پذیر با توجه به الزامات آزمایش مدل ها و انواع مختلف موتورهای 132kW ترکیب شوند، سازگاری با سناریوهای مختلف آزمایش و به طور قابل توجهی بهبود قابلیت استفاده مجدد سیستم و دامنه کاربرد.
4) حفاظت از ایمنی در سرعت بالا:سیستم اینورتر فرکانس متغیر مکانیسم های حفاظت متعدد را برای بارگذاری بیش از حد، ولتاژ بیش از حد و گرم شدن بیش از حد ادغام می کند.آن را تقویت طراحی ثبات ساختاری تجهیزات برای سناریوهای عملیات با سرعت بالا از 10،000 rpm، به طور موثر در برابر ضربه مکانیکی ناشی از کار با سرعت بالا مقاومت می کند، خطر خرابی تجهیزات را کاهش می دهد و اطمینان حاصل می کند که فرآیند آزمایش ایمن و قابل کنترل است.
5) اختلال کم و طراحی پایدار:خنک کننده ی بهار به دقت به فرکانس ارتعاش 6 تا 12 هرتز تطبیق یافته است.یک محافظت خنک کننده دوگانه را تشکیل می دهد.، که باعث کاهش قابل توجهی از تداخلات خارجی و ارتعاش تجهیزات در هنگام کار با سرعت بالا می شود و اطمینان حاصل می کند که دقت آزمایش در محدوده سرعت گسترده تحت تأثیر قرار نمی گیرد.
4.SSCG132-3000/10000 132kW موتور UAV تست دینامومتر سیستم بنچ زمینه های کاربرد
1) توسعه موتورهای هواپیماهای بدون سرنشین (UAV):آزمایش عملکرد کل فرآیند راه اندازی، شتاب، حرکت و ترمز موتورهای توربوشفت/توربروپ 132 کیلو واتبررسی دقیق پارامترهای عملکرد اصلی در محدوده ی گشتاور ثابت (0 تا 3000 دور در دقیقه) و قدرت ثابت (3000 تا 10000 دور در دقیقه)، ارائه پشتیبانی از داده های کلیدی برای بهینه سازی ساختار موتور و تنظیم قدرت.
2) بررسي موتورهاي هواپيمايي متوسط و بزرگ:برای تست دوام و قابلیت اطمینان سیستم های قدرت برای هواپیماهای بدون سرنشین حمل و نقل متوسط و بزرگ، هلیکوپترهای سبک و غیرهمی تواند شرایط سخت کاری مانند ارتفاع بالا و دمای بالا را شبیه سازی کند.، ثبات موتور را در حالت کار مستمر در سرعت بالای 10،000 دور در دقیقه ارزیابی کند.و ارزیابی عملکرد سازگاری مواد کلیدی مانند آلیاژ های دمای بالا و آلیاژ های تیتانیوم.
3) آزمایش قدرت انرژی جدید در میان قدرت:از ارزیابی و بهینه سازی کارایی بازخورد انرژی در هواپیماهای بدون سرنشین هیبریدی متوسط قدرت حمایت می کند.و تست و بررسی منطق توزیع انرژی سیستم های قدرت کلاس 132kW برای کمک به بهبود استقامت و بهره وری استفاده از انرژی هواپیما بدون سرنشین.
4) کالیبراسیون موتور صنعتی با دقت بالا:استفاده می شود برای کالیبراسیون ویژگی چرخش گشتاور در موتورهای متوسط و قدرت بالا که نیاز به طیف وسیعی از سرعت (0-10000rpm) دارند،پاسخگویی به نیازهای کالیبراسیون سناریوهای کنترل با دقت بالا مانند موتورهای هوافضا و موتورهای محرک صنعتی پیشرفته، و بهبود دقت کار و ثبات موتور.
5.SSCG132-3000/10000 132kW موتور آزمایش دینامومتر بنچ سیستم مرجع
- استانداردهای ایمنی الکتریکی: مطابق با الزامات کارایی انرژی IEC 60034-30-1 است و عملکرد پایدار تجهیزات را در 380V ± 10% تضمین می کند.
- استانداردهای جمع آوری اطلاعات: از سیستم مدیریت اندازه گیری ISO 10012 برای اطمینان از دقت سنسورها (مانند سنسورهای دمای PT100) و ثبات جمع آوری داده ها پیروی کنید.
- استانداردهای سازگاری با محیط زیست: مطابق با الزامات آزمایشات زیست محیطی سری GB/T 2423 برای اطمینان از اینکه تجهیزات می توانند به طور طبیعی در محیط از -10°C تا 40°C کار کنند.
6. موتور UAV مدل بنک آزمون دینامومتر الکتریکی لیست
| مدل |
قدرت (KW) |
چرخش (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده گشتاور ثابت (rpm) |
محدوده قدرت ثابت (rpm) |
دقت اندازه گیری گشتاور (%FS) |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0-3000 |
3000 تا 8000 |
0.05/0.1/02 |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
0-3000 |
3000 تا 8000 |
0.05/0.1/02 |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
خدمات سفارشی را پشتیبانی می کند: محدوده سرعت، محدوده گشتاور، توابع نرم افزار آزمایش و راه حل های سازگار با محیط خاص را می توان با توجه به الزامات سفارشی کرد.
7. تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل های استاندارد: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات پشتیبانی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرکی کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) ضمانت cتعهد: یک سال گارانتی بر اجزای اصلی (دينامومتر، فلنج چرخش) ، نگهداری در طول عمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی: خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ارسال می کند.و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش رایگان حرفه ای در مورد عملیات ارائه خواهد شد (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
