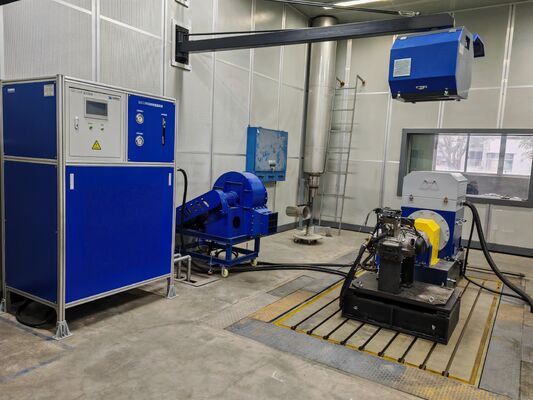

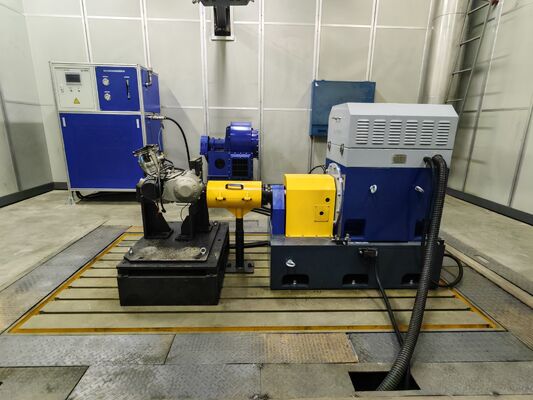

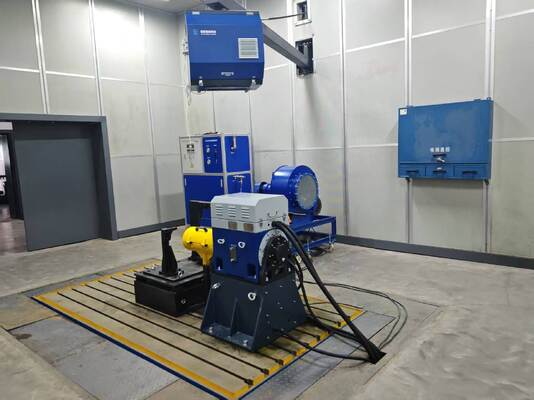

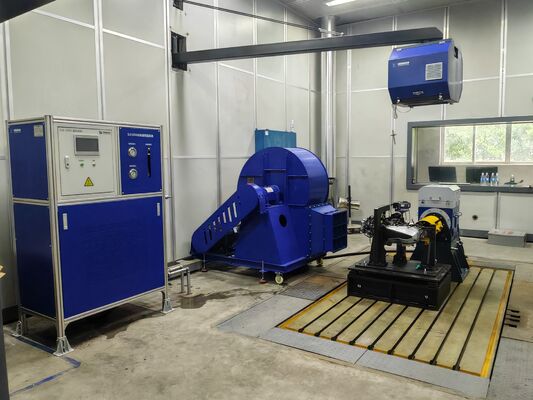

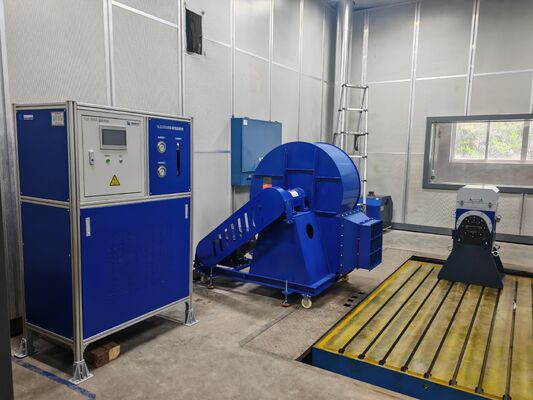

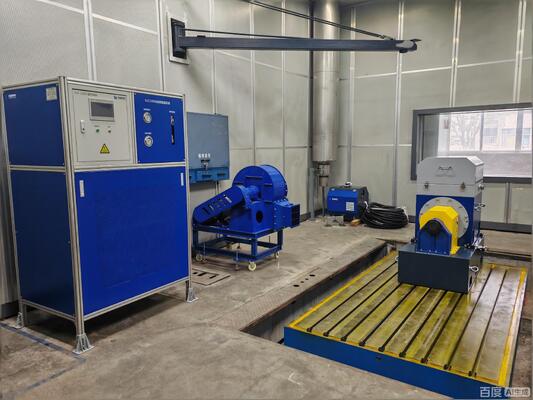

SSCG60-3000/10000 60kW سیستم بنچ تست دینامومتر موتور هواپیماهای بدون سرنشین متوسط و سنگین (UAV)
1. SSCG60-3000/10000 60kW وسایل نقلیه هوایی بدون سرنشین (UAV) متوسط و سنگین
سیستم داینامتر بنک تست موتور هواپیما بدون سرنشین SSCG60-3000/10000 60kW برای سیستم های قدرت لوژستیک متوسط و سنگین، بازرسی،و پیشگیری از آتش سوزی جنگل هواپیماهای بدون سرنشینسیستم دارای قدرت و قابلیت حمل گشتاور قوی تر است و می تواند به طور پایدار آزمایش عملکرد، ارزیابی دوام و بررسی استراتژی کنترل پیستون کلاس 60kW را تکمیل کند.موتورهای توربوشفت/توربروپ.
| نام قطعات |
پارامترهای اصلی مشخصات |
برند |
| SSCG60-3000/10000 دینامومتر الکتریکی |
قدرت 60kW، سرعت نامی 3000rpm، حداکثر سرعت 10000rpm، گشتاور نامی 191Nm، محدوده گشتاور ثابت 0-3000rpm، محدوده قدرت ثابت 3000-10000rpm، خنک کننده هوا |
سیلونگ |
| فلنج تورک |
0 تا 400 نانومتر، دقت: 0.05٪ FS |
HBM |
| سیستم اینورتر فرکانس متغیر |
سری ABB ACS880، 60 کیلو وات، با تکنولوژی کنترل گشتاور مستقیم، ولتاژ ورودی سه فاز AC 380V ± 10٪، با حفاظت های متعدد در برابر اضافه بار، ولتاژ و گرم شدن بیش از حد |
ABB |
| سیستم اندازه گیری و کنترل XLE-2000 |
کامپیوتر کنترل صنعتی: IPC710؛ پردازنده: Intel Core I7؛ حافظه: 32G DDR4؛ هارد دیسک: 1T SSD؛ نرم افزار سیستم اندازه گیری و کنترل XLE-1000 از پیش نصب شده (پشتیبانی از جمع آوری داده در زمان واقعی،تحلیل منحنی، تولید گزارش) |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل ماژول جذب دمای پایین (6 کانال) ، ماژول جذب دمای بالا (8 کانال) ، ماژول جذب آنالوگ (8 کانال) ، سنسور جذب دمای پایین (PT100) ،سنسور درجه حرارت بالا، سنسور فشار، سنسور فشار جوی، سنسور درجه حرارت و رطوبت، جعبه جمع آوری داده، و غیره |
سیلونگ |
| محرک گاز سرو |
عملکرد: نیروی اجرا 150N، ضربه 120mm؛ شبیه سازی گاز الکترونیکی: دو برابر 0-2.5V/5V |
سیلونگ |
| اندازه گیری مصرف سوخت |
نوع وزن، محدوده اندازه گیری: 3-20Kg/h، دقت: 0.2% FS |
سیلونگ |
| فن فرکانس متغیر سانتریفیوژ |
برای خنک کردن قطعه آزمایش؛ قدرت: 20KW |
سیلونگ |
| اختیاری - اتصال |
نوع انعطاف پذیری بالا، سرعت بالا |
سیلونگ |
| اختیاری - براکت موتور |
دستگیره موتور غیر استاندارد به شکل L |
سیلونگ |
| اختیاری - صفحه آهن ریخته شده |
ماده: HT300؛ سفتی بالا، لرزش کم، ثبات بالا |
سیلونگ |
| اختیاری - سامانه های شاک |
آمپولیسرهای بهار به طور موثر لرزش را سرکوب می کنند و ثبات سرعت بالا را تضمین می کنند |
سیلونگ |
2.SSCG60-3000/10000 پارامترهای فنی هسته ای دینامومتر الکتریکی 60kW
| موارد پارامتر |
مقادیر مشخصات |
| مدل |
SSCG60-3000/10000 |
| قدرت نامی |
۶۰ کیلووات |
| سرعت نامی |
۳۰۰۰ دور در دقیقه |
| چرخش نامی |
191Nm |
| حداکثر سرعت چرخش |
10000 دور در دقیقه |
| محدوده گشتاور ثابت |
0 تا 3000 دور در دقیقه |
| محدوده سرعت قدرت ثابت |
۳۰۰۰ تا ۱۰۰۰۰ دور در دقیقه |
| روش خنک کننده |
هوا خنک |
| درجه حفاظت |
IP54 |
| ظرفیت بیش از حد |
150 درصد قدرت نامی |
| دقت اندازه گیری گشتاور |
0.05٪ FS |
| دقت اندازه گیری سرعت چرخش |
±1دوره در دقیقه |
3.SSCG60-3000/10000 60kW وسایل نقلیه هوایی بدون سرنشین (UAV) متوسط و سنگین قدرت اصلی سیستم دینامومتر بنچ آزمایش موتور
1) قابلیت آزمایش دقیق برای قدرت متوسط و بالا
یک پلت فرم آزمایش 60kW با چرخش بدنی عالی و خطی بودن قدرت، الزامات آزمایش در بار و شرایط کامل برای موتورهای وسایل نقلیه هوایی بدون سرنشین سنگین را برآورده می کند.
2) پلتفرم ثابت با سرعت بالا و سفتی بالا
صفحه آهن ریخته HT300 + سیستم جذب شوک چند مرحله ای اختصاصی به طور موثر لرزش را سرکوب می کند ، عملکرد پایدار طولانی مدت در 10،000 RPM با ثبات داده های قوی.
3) کنترل شبیه سازی هوشمند برای تمام شرایط عملیاتی
قطر ثابت/قدرت ثابت سوئیچینگ خودکار، پشتیبانی از حالت ثابت، گذرا و حالت چرخه ای شبیه سازی، بسیار نزدیک به بار پرواز واقعی.
4) بهره وری انرژی بالا و حفاظت های متعدد ایمنی
عملکرد چهار ربع، بازخورد انرژی متصل به شبکه؛ با حفاظت های متعدد در برابر سرعت بیش از حد، بار بیش از حد، گرم شدن بیش از حد و ولتاژ بیش از حد، فرآیند آزمایش ایمن و قابل کنترل است.
5) قابلیت مقیاس پذیری بالا و ماژولار
پشتیبانی از ماژول های گسترده نظارت بر ارتعاش، تجزیه و تحلیل انتشار و شبیه سازی محیط زیست برای پاسخگویی به نیازهای تحقیق و توسعه چند سناریو و تأیید.
4.SSCG60-3000/10000 60kW سیستم تست موتور دینامومتر بنچ هواپیماهای بدون سرنشین متوسط و سنگین (UAV)
1) آزمایش عملکرد و دوام موتورها برای هواپیماهای بدون سرنشین حمل و نقل متوسط و سنگین و هواپیماهای بدون سرنشین پیشگیری از آتش سوزی جنگل
2) توسعه و کالیبراسیون موتورهای پیستون، توربوشافت/توربو پروپ کلاس 60kW
3) بررسي سيستم هاي قدرت هواپيمايي متوسط و هليکوپتر هاي سبک
4) آزمایش سیستم های مدیریت انرژی هواپیماهای بدون سرنشین هیبریدی
5) کالیبراسیون عملکرد موتورهای صنعتی با سرعت بالا و سیستم قدرت
5. SSCG60-3000/10000 60kW استاندارد مرجع سیستم تست دینامومتر موتور وسایل نقلیه هوایی بدون سرنشین متوسط و سنگین
· GB/T 13396 2017 دینامومترهای اندازه گیری قدرت
· JB/T 11481-2013 دینامومترهای الکتریکی
· JJG 653-2003 مقررات تأیید سیستم های دینامومتر؛
· GB/T 19022 2003 سیستم های مدیریت اندازه گیری
· GB 5226.1 2019 ایمنی ماشین آلات تجهیزات الکتریکی ماشین آلات قسمت 1: الزامات عمومی
· GB/T 2423 آزمایش محیط زیست محصولات الکتریکی و الکترونیکی
6. موتور UAV مدل بنک آزمون دینامومتر الکتریکی لیست
| مدل |
قدرت (KW) |
چرخش (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده گشتاور ثابت (rpm) |
محدوده قدرت ثابت (rpm) |
دقت اندازه گیری گشتاور (%FS) |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0-3000 |
3000 تا 8000 |
0.05/0.1/02 |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
0-3000 |
3000 تا 8000 |
0.05/0.1/02 |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
خدمات سفارشی را پشتیبانی می کند: محدوده سرعت، محدوده گشتاور، توابع نرم افزار تست و راه حل های سازگاری با محیط خاص می تواند با توجه به الزامات سفارشی شود.
7.تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل های استاندارد: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات پشتیبانی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرک کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تعهد تضمین: یک سال گارانتی بر اجزای اصلی (دينامومتر، فلنج چرخش) ، نگهداری در طول عمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی: خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ،و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش حرفه ای در مورد عملیات رایگان ارائه می شود (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
