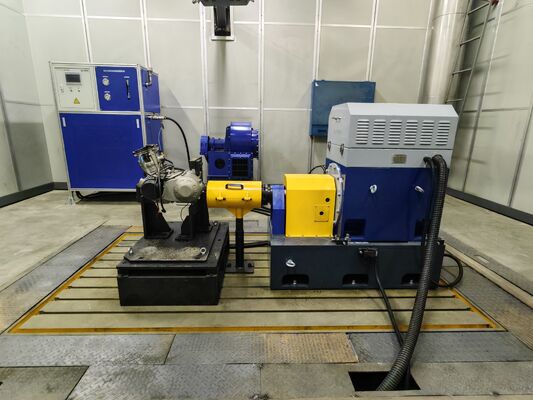

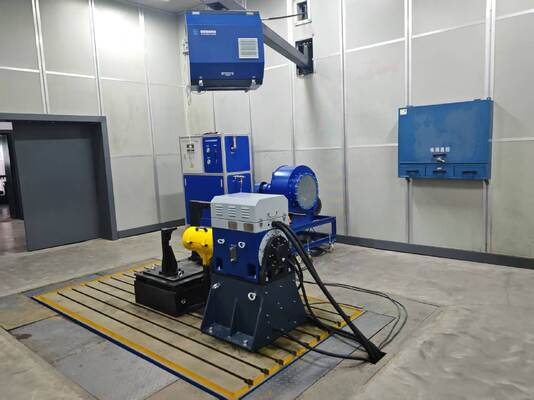

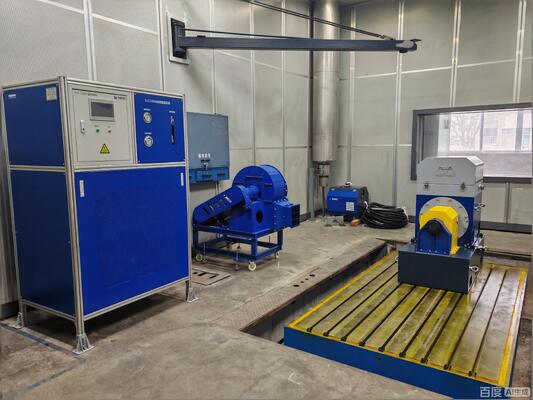

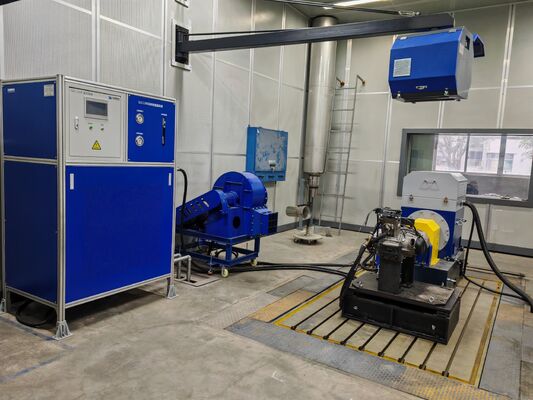

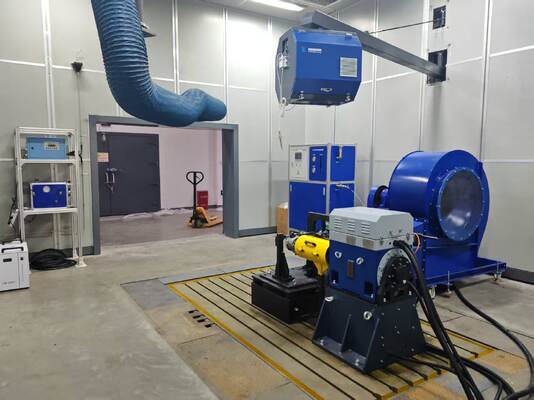

SSCG160-3000/8000 160kW سیستم بنچ دینامومتر آزمایش موتور هواپیماهای بدون سرنشین بزرگ
1.SSCG160-3000/8000 160kW موتورهای موتورهای هواپیماهای بدون سرنشین بزرگ درجه هوایی
سیستم تست دینامومتر SSCG160-3000/8000 160kW برای موتورهای هواپیماهای بدون سرنشین در درجه هوایی بزرگ برای توسعه قدرت برای هواپیماهای بدون سرنشین حمل و نقل بزرگ طراحی شده است.هواپیماهای بدون سرنشین بلند پروازاین سیستم با ساختار سفتی بالا و تکنولوژی بازخورد فرکانس متغیر با قدرت بالا می تواند عملکرد، دوام،شبیه سازی در ارتفاع بالا و تأیید قابلیت اطمینان موتورهای توربوشافت/توربو پروپ و پیستون روغن سنگین با قدرت بالا.
| نام اجزا |
پارامترهای اصلی مشخصات |
برند |
| SSCG160-3000/8000 دینامومتر الکتریکی |
قدرت 160kW، سرعت نامی 3000rpm، حداکثر سرعت 8000rpm، گشتاور نامی 509Nm، محدوده گشتاور ثابت 0-3000rpm، محدوده قدرت ثابت 3000-8000rpm، خنک کننده هوا |
سیلونگ |
| فلنج تورک |
0-1000Nm، دقت: 0.05% FS |
HBM |
| سیستم اینورتر فرکانس متغیر |
سری ABB ACS880، با تکنولوژی کنترل مستقیم گشتاور، 160kW، ولتاژ ورودی سه فاز AC 380V±10٪، با حفاظت های متعدد در برابر اضافه بار، ولتاژ و گرم شدن بیش از حد |
ABB |
| XLE-2000 سیستم اندازه گیری و کنترل |
کامپیوتر کنترل صنعتی: IPC710؛ پردازنده: Intel Core I7؛ حافظه: 32G DDR4؛ هارد دیسک: 1T SSD؛ نرم افزار سیستم اندازه گیری و کنترل XLE-2000 از قبل نصب شده (دستگیر جمع آوری داده در زمان واقعی،تحلیل منحنی، تولید گزارش) |
سیلونگ |
| سیستم جمع آوری اطلاعات |
شامل ماژول جذب دمای پایین (6 کانال) ، ماژول جذب دمای بالا (8 کانال) ، ماژول جذب آنالوگ (8 کانال) ، سنسور جذب دمای پایین (PT100) ،سنسور درجه حرارت بالا، سنسور فشار، سنسور فشار جوی، سنسور درجه حرارت و رطوبت، جعبه جمع آوری داده، و غیره |
سیلونگ |
| محرک گاز سرو |
عملکرد: نیروی اجرا 150N، ضربه 120mm؛ شبیه سازی گاز الکترونیکی: دو برابر 0-2.5V/5V |
سیلونگ |
| اندازه گیری مصرف سوخت |
نوع وزن، محدوده اندازه گیری: 5-40Kg/h، دقت: 0.2% FS |
سیلونگ |
| فن فرکانس متغیر سانتریفیوژ |
برای خنک کردن قطعه آزمایش؛ قدرت: 25KW |
سیلونگ |
| اختیاری - اتصال |
سفتی بالا، گشتاور بالا، سرعت بالا |
سیلونگ |
| اختیاری - براکت موتور |
براکت موتور L غیر استاندارد مخصوص کار سنگین |
سیلونگ |
| اختیاری - صفحه آهن ریخته شده |
ماده: HT300؛ سفتی فوق العاده بالا، لرزش کم، ثبات بالا |
سیلونگ |
| اختیاری - سامانه های شاک |
آمپولیسرهای پرنده ای سنگین برای ثبات در شرایط قدرت بالا و گشتاور بالا |
سیلونگ |
2. SSCG160-3000/8000 پارامترهای فنی اصلی دینامومتر الکتریکی 160kW
| موارد پارامتر |
مقادیر مشخصات |
| مدل |
SSCG160-3000/8000 |
| قدرت نامی |
160 کیلووات |
| سرعت نامی |
۳۰۰۰ دور در دقیقه |
| چرخش نامی |
509Nm |
| حداکثر سرعت چرخش |
۸۰۰۰ دور در دقیقه |
| محدوده چرخش گشتاور ثابت |
0 تا 3000 دور در دقیقه |
| محدوده سرعت قدرت ثابت |
3000 تا 8000 دور در دقیقه |
| روش خنک کننده |
هوا خنک |
| درجه حفاظت |
IP54 |
| ظرفیت بیش از حد |
150 درصد قدرت نامی |
| دقت اندازه گیری گشتاور |
0.05٪ FS |
| دقت اندازه گیری سرعت چرخش |
±1دوره در دقیقه |
3.SSCG160-3000/8000 160kW موتورهای هواپیماهای بدون سرنشین بزرگ درجه هوایی سیستم بنچ دینامومتر
1)آزمایش حرفه ای برای قدرت بالا و گشتاور بالا
ظرفیت جذب قدرت بالا 160kW کلاس، 509Nm محدوده گشتاور بزرگ، به طور کامل برای وسایل نقلیه هوایی بدون سرنشین بزرگ و آزمون قدرت هواپیمایی در همه شرایط مناسب است.
2)طراحی ساختار فوق العاده پایدار و سختگیرانه
فریم سنگین + پلت فرم آهن ریخته HT300 + سیستم جذب شوک چند مرحله ای ، به طور قابل توجهی لرزش در سرعت بالا و بار سنگین را کاهش می دهد ، آزمایش دوام 24 ساعته را برآورده می کند.
3)بازگشت انرژی با کارایی بالا و صرفه جویی در انرژی
عملیات چهار قطبی، بازیابی مستقیم شبکه از انرژی تولید شده، مصرف انرژی را برای آزمایش قدرت بالا و هزینه های عملیاتی بلند مدت به طور قابل توجهی کاهش می دهد.
4)سیستم حفاظت ایمنی با عملکرد کامل
سطوح متعدد حفاظت در برابر سرعت بیش از حد، بار بیش از حد، گرم شدن بیش از حد، ولتاژ بیش از حد، از دست دادن فاز و نشت اطمینان از ایمنی و قابلیت اطمینان آزمایش هواپیمایی را تضمین می کند.
5)قابلیت های توسعه سفارشی پیشرفته
پشتیبانی از گزینه های پیشرفته مانند شبیه سازی محیط در ارتفاعات بالا، تامین سوخت سنگین، نظارت بر ارتعاش و تجزیه و تحلیل انتشار برای پاسخگویی به الزامات سختگیرانه تحقیق و توسعه در سطح هواپیمایی.
4. SSCG160-3000/8000 160kW موتورهای موتورهای هواپیماهای بدون سرنشین درجه هوایی بزرگ حوزه های کاربرد سیستم بنچ دینامومتر
1) آزمایش موتور هواپیماهای بدون سرنشین بزرگ حمل و نقل و هواپیماهای بدون سرنشین بلند مدت
2) توسعه و اعتباربخشی موتورهای توربوشافت/توربروپ و پیستون های سنگین روغن 160kW
3) آزمایش عملکرد و دوام سیستم های قدرت برای هواپیماهای سبک و هوانوردی عمومی
4) آزمایش سیستم های انرژی برای هواپیماهای بدون سرنشین هیبریدی با قدرت بالا
5) موتور با سرعت بالا با کالیبراسیون محرک هواپیمایی
5.SSCG160-3000/8000 استانداردهای مرجع سیستم بنچ دینامومتر آزمایش موتور هواپیماهای بدون سرنشین بزرگ هواپیمایی
· GB/T 13396 2017 دینامومترهای اندازه گیری قدرت
· JB/T 11481-2013 دینامومترهای الکتریکی
· JJG 653-2003 مقررات تأیید سیستم های دینامومتر؛
· GB/T 19022 2003 سیستم های مدیریت اندازه گیری
· GB 5226.1 2019 ایمنی ماشین آلات تجهیزات الکتریکی ماشین آلات قسمت 1: الزامات عمومی
· GB/T 2423 آزمایش محیط زیست محصولات الکتریکی و الکترونیکی.
6. موتور UAV مدل بنک آزمون دینامومتر الکتریکی لیست
| مدل |
قدرت (KW) |
چرخش (Nm) |
سرعت نامی (rpm) |
حداکثر سرعت (rpm) |
محدوده گشتاور ثابت (rpm) |
محدوده قدرت ثابت (rpm) |
دقت اندازه گیری گشتاور (%FS) |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
0-3000 |
3000 تا 10000 |
0.05/0.1/02 |
| SSCG160-3000/8000 |
160 |
509 |
3000 |
8000 |
0-3000 |
3000 تا 8000 |
0.05/0.1/02 |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0-3000 |
3000 تا 8000 |
0.05/0.1/02 |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
0-3000 |
3000 تا 8000 |
0.05/0.1/02 |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0-3000 |
3000-7500 |
0.05/0.1/02 |
خدمات سفارشی را پشتیبانی می کند: محدوده سرعت، محدوده گشتاور، توابع نرم افزار تست و راه حل های سازگاری با محیط خاص می تواند با توجه به الزامات سفارشی شود.
7.تحویل و پشتیبانی پس از فروش
خدمات تحویل
1) مدل های استاندارد: کشتی ها در عرض 90 روز (از جمله آزمایش های پیش از تحویل برای اطمینان از نصب سریع در هنگام ورود).
2) مدل های سفارشی: تحویل در 90-120 روز، پوشش لجستیک بین المللی و توزیع به مناطق عمده در سراسر جهان از جمله اروپا، آمریکا، جنوب شرقی آسیا،و خاورمیانه (انتخابات حمل و نقل دریایی / زمینی در دسترس)، از جمله بسته بندی امن و درمان ضد رطوبت و ضد زنگ).
3) خدمات پشتیبانی: ما اسناد کامل گواهینامه CE و ISO و گواهینامه های منشاء را ارائه می دهیم،و یک متخصص لجستیک اختصاصی در طول فرآیند پیگیری خواهد کرد تا به پاکسازی گمرک کمک کند و تحویل ایمن و به موقع تجهیزات بزرگ را به سایت تضمین کند..
پشتیبانی پس از فروش
1) تعهد تضمین: یک سال گارانتی بر اجزای اصلی (دينامومتر، فلنج چرخش) ، نگهداری در طول عمر؛ خدمات عیب یابی و تعمیر رایگان در طول دوره گارانتی، به استثنای آسیب ناشی از خطای انسانی.
2) پشتیبانی فنی: خدمات دو زبانه 24/7 (انگلیسی و چینی) ، زمان پاسخ ≤ 4 ساعت
3) خدمات نصب، راه اندازی و آموزش: کاربر مسئول نصب پایه در محل است. Seelong دو تکنسین حرفه ای را برای ارائه راهنمایی در محل (از جمله موقعیت و کالیبراسیون تجهیزات) ،و مشخصات اتصال خط لوله / خط)؛ راه اندازی تجهیزات به طور کامل توسط ما انجام می شود (از جمله آزمایش قدرت، کالیبراسیون پارامتر و آزمایش اتصال سیستم) ؛۳ روز آموزش حرفه ای در مورد عملیات رایگان ارائه می شود (که شامل عملیات تجهیزات است)، تنظیمات پارامتر، نگهداری روزانه و رفع مشکل) برای اطمینان از اینکه اپراتورها در استفاده از تجهیزات بزرگ مهارت دارند.
